1 Jugendfeuerwehr Bezirk Tolk www.jf-tolk.de Fahrzeugkunde

2 Jugendfeuerwehr Bezirk Tolk www.jf-tolk.de - Einsatzleitfahrzeuge - Löschfahrzeuge - Hubrettungsfahrzeuge - Drehleitern mit Handantrieb - Rüst – und Gerätefahrzeuge - Gerätefahrzeuge Gefahrgut - Nachschubfahrzeuge - Sonderlöschfahrzeuge - Krankenkraftwagen - Mannschaftstransportfahrzeuge - Sonstige spezielle Kraftfahrzeuge - Wechselladeraufbauten - Feuerwehranhänger Einteilung der Feuerwehrfahrzeuge:

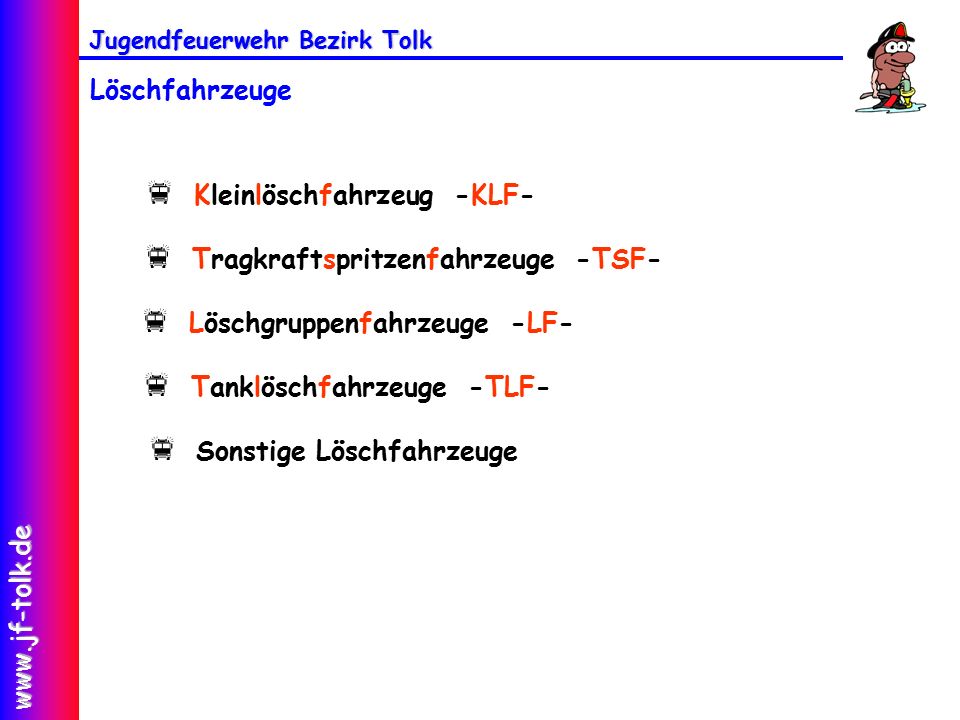

3 Jugendfeuerwehr Bezirk Tolk www.jf-tolk.de Löschfahrzeuge  Kleinlöschfahrzeug -KLF-  Tragkraftspritzenfahrzeuge -TSF-  Löschgruppenfahrzeuge -LF-  Tanklöschfahrzeuge -TLF-  Sonstige Löschfahrzeuge

4 Jugendfeuerwehr Bezirk Tolk www.jf-tolk.de Die Normbezeichnungen LF 10/6 F 10/ 6 L L öschgruppen F ahrzeug Feuerlöschkreiselpumpe Nennförderstrom 10 oo Liter / Minute Löschwasserbehälter mit nutzbaren Inhalt von mindestens 6 oo Litern

5 Jugendfeuerwehr Bezirk Tolk www.jf-tolk.de Tragkraftspritzenanhänger (TSA) Besatzung ohne Feuerlöschkreiselpumpe eingeschobene Tragkraftspritze im Heck Leistung 800 l/min bei 8 bar Löschwasserbehälter ohne Schnellangriffseinrichtung ohne Feuerwehrtechnische Beladung Gerät für den Einsatz einer Gruppe 1/8

6 Jugendfeuerwehr Bezirk Tolk www.jf-tolk.de Kleinlöschfahrzeug (KLF) Besatzung Staffel 1/5 Feuerlöschkreiselpumpe Eingeschobene Tragkraftspritze im Heck Leistung 800 l/min bei 8 bar Löschwasserbehälter Fassungsvermögen mindestens 400 Liter Schnellangriffseinrichtung S-Schlauch auf einer Haspel Feuerwehrtechnische Beladung Gerät für den Einsatz einer Gruppe 1/8

7 Jugendfeuerwehr Bezirk Tolk www.jf-tolk.de Tragkraftspritzenfahrzeug (TSF) Besatzung Staffel 1/5 Feuerlöschkreiselpumpe eingeschobene Tragkraftspritze im Heck Leistung 800 l/min bei 8 bar Löschwasserbehälter ohne Schnellangriffseinrichtung ohne Feuerwehrtechnische Beladung Gerät für den Einsatz einer Gruppe 1/8

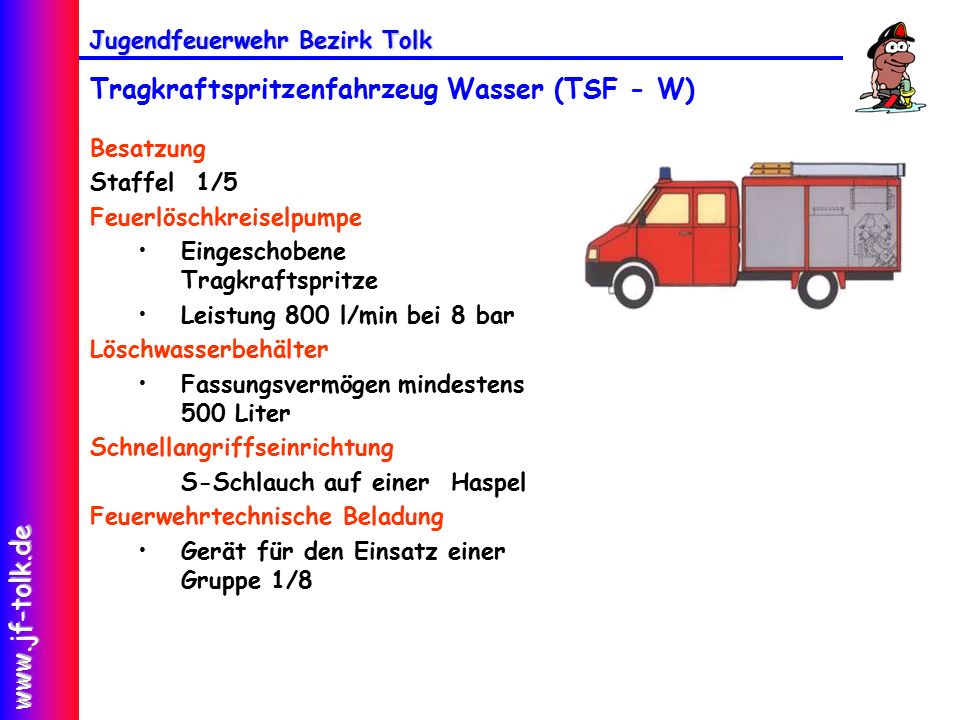

8 Jugendfeuerwehr Bezirk Tolk www.jf-tolk.de Tragkraftspritzenfahrzeug Wasser (TSF - W) Besatzung Staffel 1/5 Feuerlöschkreiselpumpe Eingeschobene Tragkraftspritze Leistung 800 l/min bei 8 bar Löschwasserbehälter Fassungsvermögen mindestens 500 Liter Schnellangriffseinrichtung S-Schlauch auf einer Haspel Feuerwehrtechnische Beladung Gerät für den Einsatz einer Gruppe 1/8

9 Jugendfeuerwehr Bezirk Tolk www.jf-tolk.de Löschgruppenfahrzeug LF 8* Besatzung Gruppe 1/8 Feuerlöschkreiselpumpe Frontseitig fest ein- oder angebaut Tragkraftspritze im Heck, Leistung 800 l/min bei 8 bar Löschwasserbehälter ohne Schnellangriffseinrichtung ohne Feuerwehrtechnische Beladung Gerät für den Einsatz einer Gruppe 1/8 je nach Beladeplan Gerät zur Technischen Hilfe * Norm zurückgezogen

10 Jugendfeuerwehr Bezirk Tolk www.jf-tolk.de Löschgruppenfahrzeug LF 8/6* (LF 10/6) Besatzung Gruppe 1/8 Feuerlöschkreiselpumpe im Heck fest eingebaut Leistung 800 l/min (1.000 l/min) bei 8 (10) bar Löschwasserbehälter Fassungsvermögen mindestens 600 Liter Schnellangriffseinrichtung S-Schlauch auf einer Haspel Feuerwehrtechnische Beladung Gerät für den Einsatz einer Gruppe 1/8 je nach Beladeplan Gerät zur Technischen Hilfe * Norm zurückgezogen

11 Jugendfeuerwehr Bezirk Tolk www.jf-tolk.de Löschgruppenfahrzeug LF 16-TS* Besatzung Gruppe 1/8 Feuerlöschkreiselpumpe Frontseitig fest ein- oder angebaut Tragkraftspritze im Heck Leistung 1600 l/min bei 8 bar Löschwasserbehälter ohne Schnellangriffseinrichtung ohne Feuerwehrtechnische Beladung Umfangreiches Gerät für eine Gruppe 1/8 Gerät zur Wasserförderung über lange Strecken Gerät zur Technischen Hilfe * Norm zurückgezogen

12 Jugendfeuerwehr Bezirk Tolk www.jf-tolk.de Löschgruppenfahrzeug LF 16/12* Besatzung Gruppe 1/8 Feuerlöschkreiselpumpe im Heck fest eingebaut Leistung 1.600 l/min bei 8 bar Löschwasserbehälter Fassungsvermögen mindestens 1.200 Liter Schnellangriffseinrichtung S-Schlauch auf einer Haspel oder C-Schlauch in Buchten Feuerwehrtechnische Beladung Gerät für den Einsatz einer Gruppe 1/8 je nach Beladeplan Gerät zur Technischen Hilfe * Norm zurückgezogen

13 Jugendfeuerwehr Bezirk Tolk www.jf-tolk.de Löschgruppenfahrzeug LF 20/16 Besatzung Gruppe 1/8 Feuerlöschkreiselpumpe im Heck fest eingebaut Leistung 2.000 l/min bei 10 bar Löschwasserbehälter Fassungsvermögen mindestens 1.600 Liter Schnellangriffseinrichtung S-Schlauch auf einer Haspel oder C-Schlauch in Buchten Feuerwehrtechnische Beladung Gerät für den Einsatz einer Gruppe 1/8

14 Jugendfeuerwehr Bezirk Tolk www.jf-tolk.de Tanklöschfahrzeug TLF 16/24 –Tr* Besatzung Trupp 1/2 Feuerlöschkreiselpumpe im Heck fest eingebaut Leistung 1.600 l/min bei 8 bar Löschwasserbehälter Fassungsvermögen mindestens 2.400 Liter Schnellangriffseinrichtung S-Schlauch auf einer Haspel Feuerwehrtechnische Beladung Gerät für den Einsatz eines Trupps 1/2 * Norm zurückgezogen

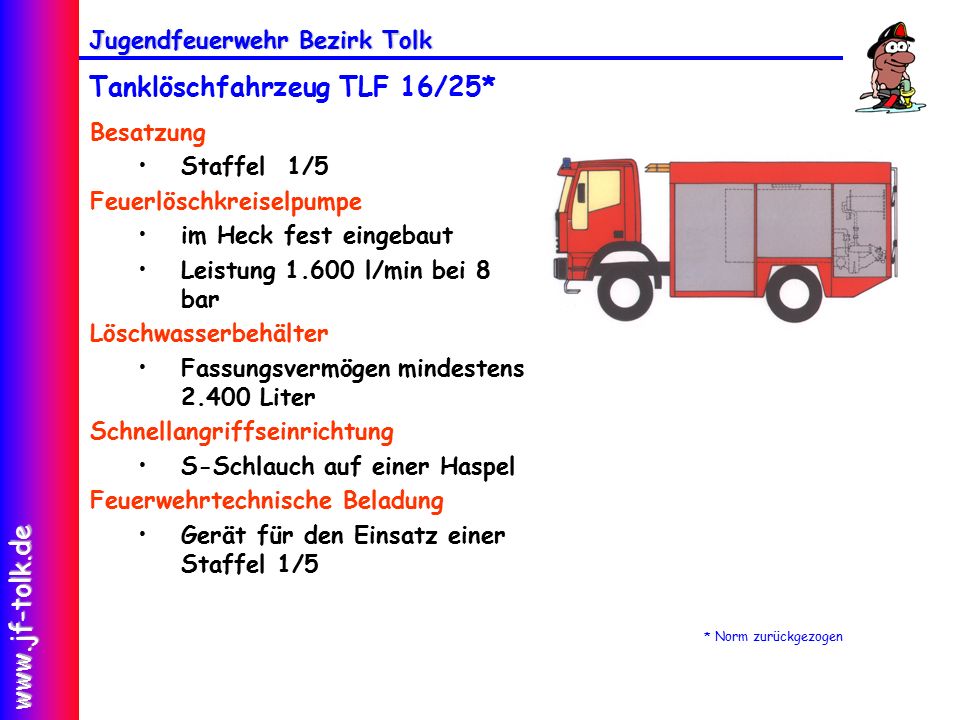

15 Jugendfeuerwehr Bezirk Tolk www.jf-tolk.de Tanklöschfahrzeug TLF 16/25* Besatzung Staffel 1/5 Feuerlöschkreiselpumpe im Heck fest eingebaut Leistung 1.600 l/min bei 8 bar Löschwasserbehälter Fassungsvermögen mindestens 2.400 Liter Schnellangriffseinrichtung S-Schlauch auf einer Haspel Feuerwehrtechnische Beladung Gerät für den Einsatz einer Staffel 1/5 * Norm zurückgezogen

16 Jugendfeuerwehr Bezirk Tolk www.jf-tolk.de Tanklöschfahrzeug TLF 24/50* Besatzung Trupp 1/2 Feuerlöschkreiselpumpe im Heck fest eingebaut Leistung 2.400 l/min bei 8 bar Löschwasserbehälter Fassungsvermögen mindestens 4.800 Liter Schnellangriffseinrichtung S-Schlauch auf einer Haspel Feuerwehrtechnische Beladung Gerät für den Einsatz eines Trupps 1/2 * Norm zurückgezogen

17 Jugendfeuerwehr Bezirk Tolk www.jf-tolk.de Löschfahrzeuge im Überblick --44-ja-1/5TSF--44500 lja-1/5TSF - W1*)144-jaFront1/8LF 16 TS---2 4.800 l -Heck1/2 TLF 24/50 TS eingebaut Klapp- leiter Schieb- leiter Steck- leiter Atem- schutz Tank Kreiselpumpen Besatz -ung Typ --44600 l ja*)Heck1/8LF 10/61*)144 1.200 l -Heck1/8LF 16/121*)144 1.600 l -Heck1/8 HLF 20/16 1*)144 1.600 l -Heck1/8LF 20/16 --44400 lja-1/5KLF

18 Jugendfeuerwehr Bezirk Tolk www.jf-tolk.de Was müsst Ihr wissen ? Aus dem Ausbildungsabschnitt „Fahrzeugkunde“ solltet Ihr wissen:  Nach welchen Kriterien werden Feuerwehrfahrzeuge eingeteilt?  Was sind die wichtigsten Löschfahrzeugarten?  Was sind die Hauptbestandteile der Beladung?
