Optik Licht und Schatten Die Optik ist die „Lehre vom Licht“! Hier lernen wir alles über das Licht und das Sehen!

Ähnliche Präsentationen


Präsentation zum Thema: "Optik Licht und Schatten Die Optik ist die „Lehre vom Licht“! Hier lernen wir alles über das Licht und das Sehen!"—  Präsentation transkript:

1 Optik Licht und Schatten Die Optik ist die „Lehre vom Licht“! Hier lernen wir alles über das Licht und das Sehen!

2 Optik Licht und Schatten Wir beginnen mit der Frage „Was ist Licht?“ und untersuchen dann Probleme wie z.B. Licht und Schatten, Reflexion und Brechung, sowie optisch Geräte!

3 Optik Licht und Schatten „Was ist Licht?“ und „Warum sehen wir Körper?“ sind grundlegende Fragen der Optik. Lichtquellen sehen wir z.B. weil sie selbst Licht aussenden und unsere Augen dieses wahrnehmen kann. Aber warum sehen wir Körper, die kein Licht aussenden?

4 Optik Licht und Schatten Jetzt können wir den Unterschied zwischen Lichtquellen und beleuchteten Körpern erklären: Lichtquellen sind Körper, die selbst Licht aussenden. Wie können sie sehen, weil ihr Licht direkt in unsere Augen fällt. Beleuchtete Körper senden selbst kein Licht aus. Wie können sie nur sehen, wenn das Licht einer Lichtquelle sie beleuchtet.

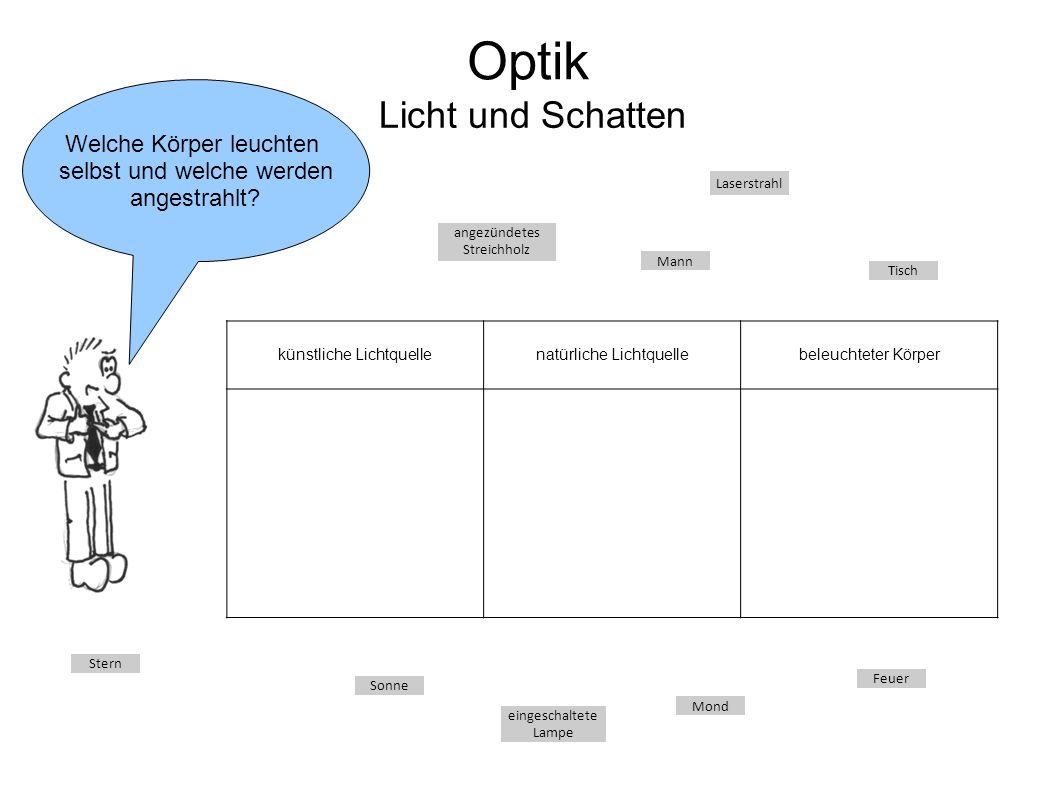

5 Optik Licht und Schatten Welche Körper leuchten selbst und welche werden angestrahlt? künstliche Lichtquellenatürliche Lichtquellebeleuchteter Körper angezündetes Streichholz Laserstrahl Sonne Mond Tisch Stern Feuer eingeschaltete Lampe Mann

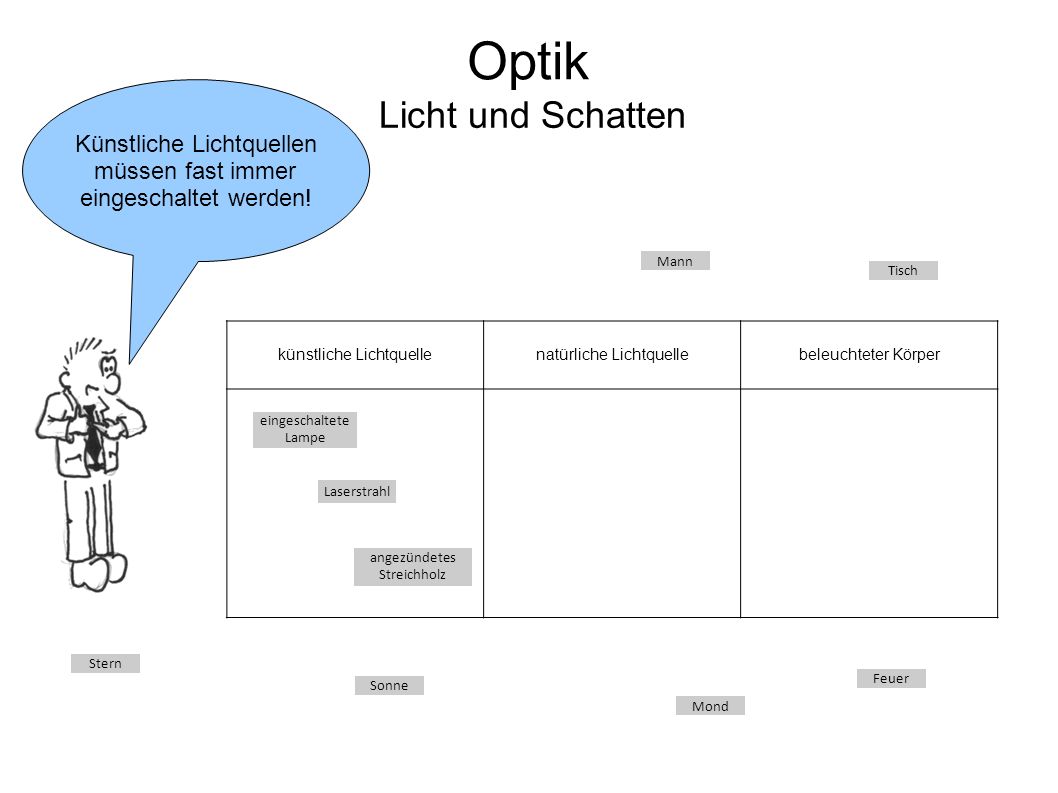

6 Optik Licht und Schatten Künstliche Lichtquellen müssen fast immer eingeschaltet werden! künstliche Lichtquellenatürliche Lichtquellebeleuchteter Körper angezündetes Streichholz Laserstrahl Sonne Mond Tisch Stern Feuer eingeschaltete Lampe Mann

7 Optik Licht und Schatten Natürliche Lichtquellen leuchten fast immer ununterbrochen! künstliche Lichtquellenatürliche Lichtquellebeleuchteter Körper angezündetes Streichholz Laserstrahl Sonne Mond Tisch Stern Feuer eingeschaltete Lampe Mann

8 Optik Licht und Schatten Beleuchtete Körper sehen wir nur wenn sie angeleuchtet werden … künstliche Lichtquellenatürliche Lichtquellebeleuchteter Körper angezündetes Streichholz Laserstrahl Sonne Mond Tisch Stern Feuer eingeschaltete Lampe Mann

9 Optik Licht und Schatten „Was ist Licht?“ Licht entsteht in Lichtquellen und breitet sich dann … … geradlinig … allseitig, … und sehr schnell aus!

10 Optik Licht und Schatten „Was ist Licht?“ Licht entsteht in Lichtquellen und breitet sich dann … … geradlinig … allseitig, … und sehr schnell aus! Licht breitet sich in Form von Lichtstrahlen aus!

11 Optik Licht und Schatten „Was ist Licht?“ Licht entsteht in Lichtquellen und breitet sich dann … … geradlinig … allseitig, … und sehr schnell aus! Licht breitet sich in Form von Lichtstrahlen aus!

12 Optik Licht und Schatten Das Modell des Lichtstrahls: Was ist ein Lichtstrahl?

13 Optik Licht und Schatten Das Modell des Lichtstrahls: Hier ist erst mal nur Licht!

14 Optik Licht und Schatten Das Modell des Lichtstrahls: Das wird nun von einem Gehäuse begrenzt! Es entsteht ein Lichtbündel.

15 Optik Licht und Schatten Das Modell des Lichtstrahls: Nun wird das Lichtbündel durch eine Linse parallel gemacht!

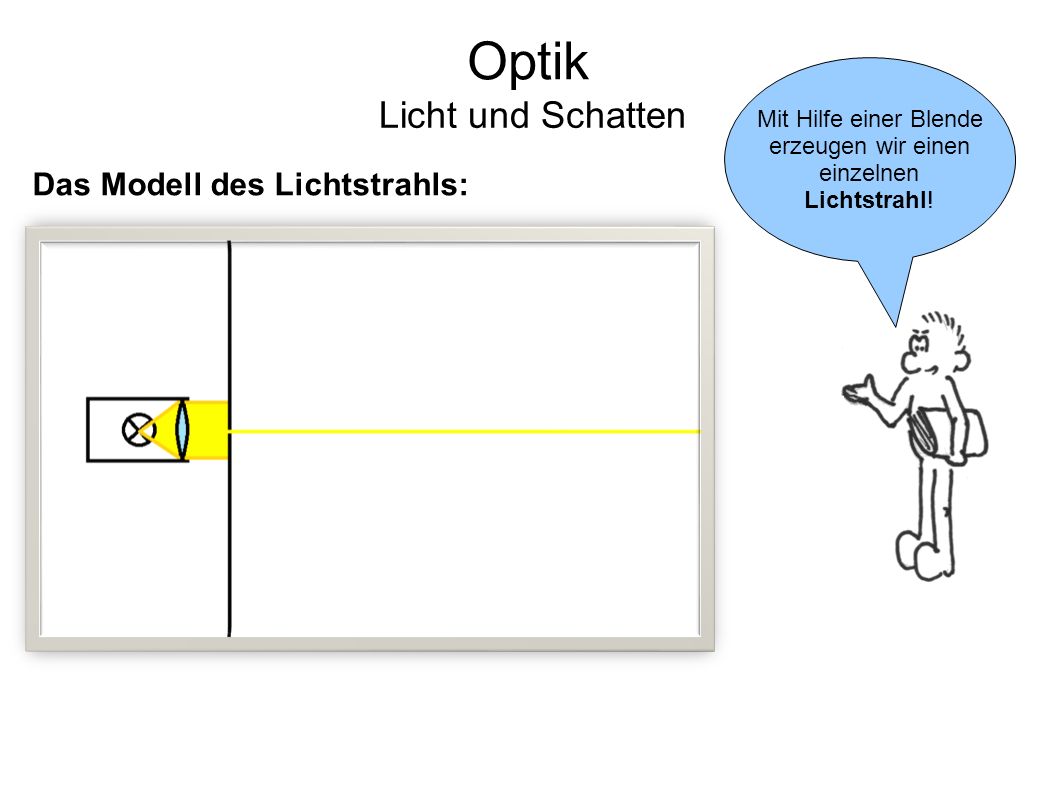

16 Optik Licht und Schatten Das Modell des Lichtstrahls: Mit Hilfe einer Blende erzeugen wir einen einzelnen Lichtstrahl!

17 Optik Licht und Schatten Das Modell des Lichtstrahls: Eigentlich müsste ein Lichtstrahl unendlich dünn sein! Lichtstrahl Als Lichtstrahl bezeichnen wir dünne, parallele Lichtbündel.

18 Optik Licht und Schatten Schatten von einer Lichtquelle: Was ist nun Schatten?

19 Optik Licht und Schatten Schatten von einer Lichtquelle: Die Lichtquelle soll ein paar Körper anleuchten …

20 Optik Licht und Schatten Schatten von einer Lichtquelle: Von der Lichtquelle gerade am Körper vorbei …!

21 Optik Licht und Schatten Schatten von einer Lichtquelle: … das sind die Randstrahlen! Randstrahl

22 Optik Licht und Schatten Schatten von einer Lichtquelle: Und dazwischen haben wie die Schatten!! Randstrahl Schattenbereich Als Schatten bezeichnen wir Bereiche, in die das Licht von Lichtquellen nicht hineingelangt.

23 Optik Licht und Schatten Schatten von zwei Lichtquellen: Was ist Kern- und Halbschatten? Als Schatten bezeichnen wir Bereiche, in die das Licht von Lichtquellen nicht hineingelangt.

24 Optik Licht und Schatten Schatten von zwei Lichtquellen: Aha – wir brauchen zwei Lichtquellen…

25 Optik Licht und Schatten Schatten von zwei Lichtquellen: … und einen licht- undurchlässigen Körper!

26 Optik Licht und Schatten Schatten von zwei Lichtquellen: Wir zeichnen wieder die Randstrahlen.

27 Optik Licht und Schatten Schatten von zwei Lichtquellen: Und dazwischen den Schatten!!

28 Optik Licht und Schatten Schatten von zwei Lichtquellen: Nun die Randstrahlen der zweiten Lichtquelle!

29 Optik Licht und Schatten Schatten von zwei Lichtquellen: Und siehe da: Kern- und Halbschatten!!

30 Optik Licht und Schatten Schatten von zwei Lichtquellen: … und viel Licht!!

31 Optik Licht und Schatten Schatten von zwei Lichtquellen: Das ist der Kernschatten!! Als Kernschatten bezeichnen wir Bereiche, in die das Licht von mehreren Lichtquellen nicht hineingelangt. Kernschatten

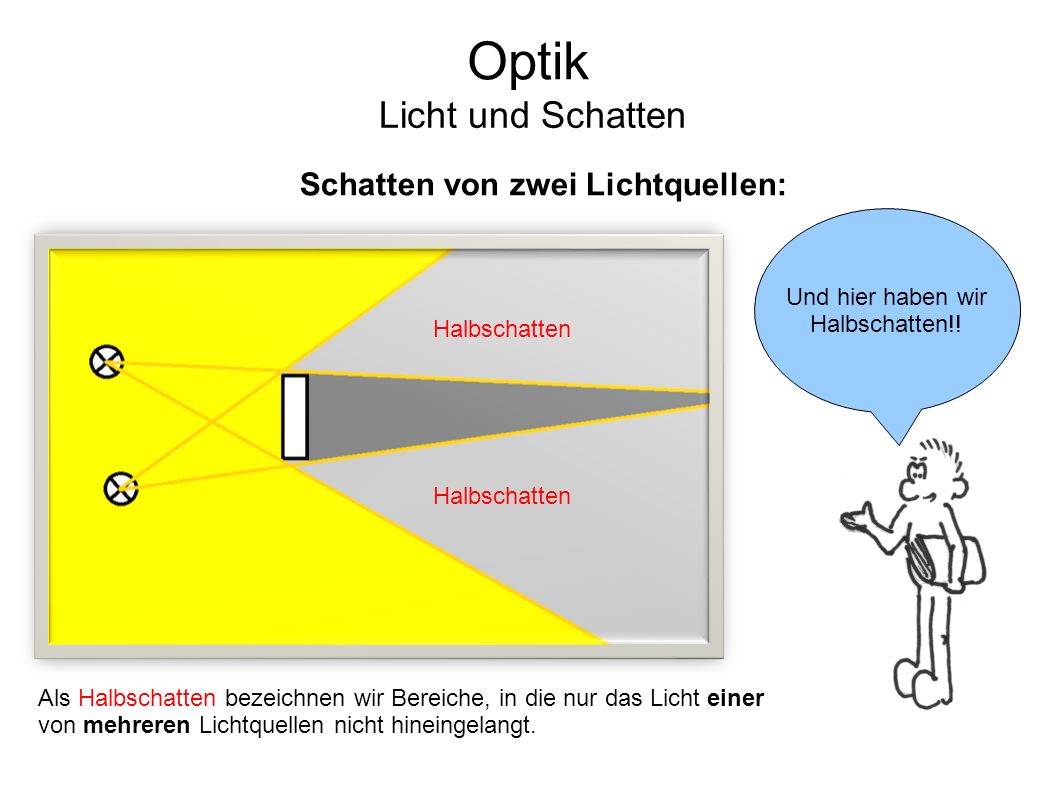

32 Optik Licht und Schatten Schatten von zwei Lichtquellen: Und hier haben wir Halbschatten!! Als Halbschatten bezeichnen wir Bereiche, in die nur das Licht einer von mehreren Lichtquellen nicht hineingelangt. Halbschatten

33 Optik Licht und Schatten Übungen: Lust auf eine Übung? Übung: Konstruiere die Bereiche mit Kern- und Halbschatten von mehreren Lichtquellen.

34 Optik Licht und Schatten Dann mal los … Übungen: Übung: Konstruiere die Bereiche mit Kern- und Halbschatten von mehreren Lichtquellen.

35 Optik Licht und Schatten Randstrahlen!! Übungen: Übung: Konstruiere die Bereiche mit Kern- und Halbschatten von mehreren Lichtquellen.

36 Optik Licht und Schatten Schatten!! Übungen: Übung: Konstruiere die Bereiche mit Kern- und Halbschatten von mehreren Lichtquellen.

37 Optik Licht und Schatten Wieder Randstrahlen!! Übungen:

38 Optik Licht und Schatten Und wieder Schatten!! Übungen: Übung: Konstruiere die Bereiche mit Kern- und Halbschatten von mehreren Lichtquellen.

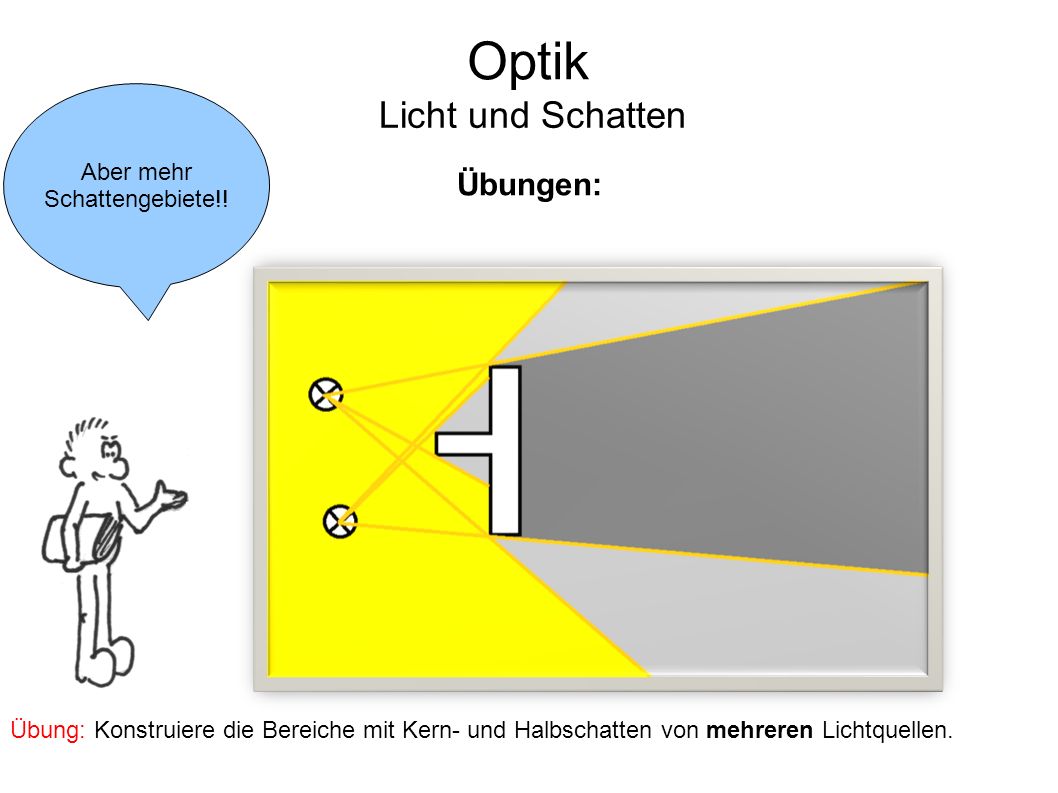

39 Optik Licht und Schatten Aber mehr Schattengebiete!! Übungen: Übung: Konstruiere die Bereiche mit Kern- und Halbschatten von mehreren Lichtquellen.

40 Optik Licht und Schatten Oh, Oh!! Schon schwieriger … Übungen: Kernschatten Halbschatten Übung: Konstruiere die Bereiche mit Kern- und Halbschatten von mehreren Lichtquellen.

41 Optik Licht und Schatten Oh, Oh!! Sehr schwierig … Übungen: Übung: Konstruiere alle Schattenbereiche.

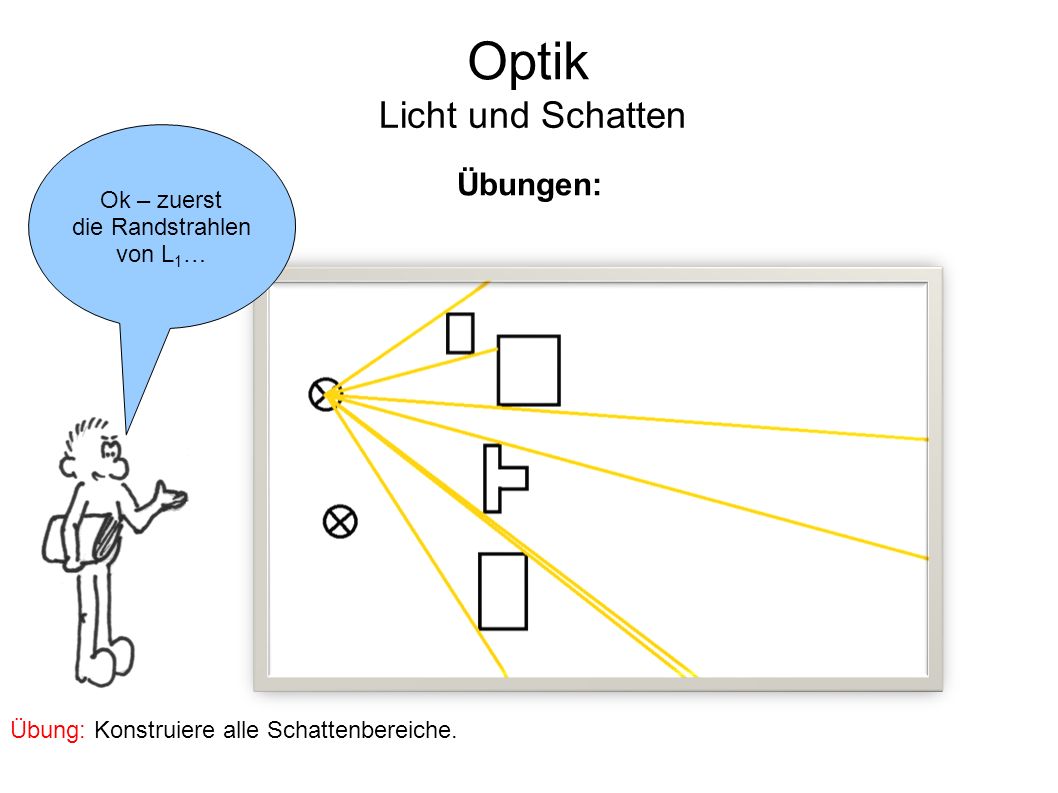

42 Optik Licht und Schatten Ok – zuerst die Randstrahlen von L 1 … Übungen: Übung: Konstruiere alle Schattenbereiche.

43 Optik Licht und Schatten Schattengebiete von L 1 … Übungen: Übung: Konstruiere alle Schattenbereiche.

44 Optik Licht und Schatten Randstrahlen von L 2 … Übungen: Übung: Konstruiere alle Schattenbereiche.

45 Optik Licht und Schatten Schattengebiete von L 2 … Übungen: Übung: Konstruiere alle Schattenbereiche.

46 Optik Licht und Schatten Und fertig … Übungen: Übung: Konstruiere alle Schattenbereiche.

47 Unser nächstes Thema ist die Entstehung von Mondphasen sowie der Mond- und Sonnen- finsternisse... Tschüß, bis dann …. Optik Licht und Schatten
