1 Umbenennung von Baugruppen und Einzelteilen mit Hilfe von EPD Connect Erstellt von Leslie Fischer Computer Konzept GmbH Ludwig-Wilhelm-Straße Baden-Baden

2 Einführung In diesem Handbuch wird beschrieben, wie ein einfaches Umbenennen von Assemblies und Parts mit EPD Connect möglich ist. EPD wird hierzu im Struktur Modus verwendet. Die Positionierungsmatrix der Parts und Assemblies geht nicht verloren. Zuerst wird die Umbenennung von Assemblies betrachtet. Danach folgen die Parts. Dies ist ein fließender Übergang.

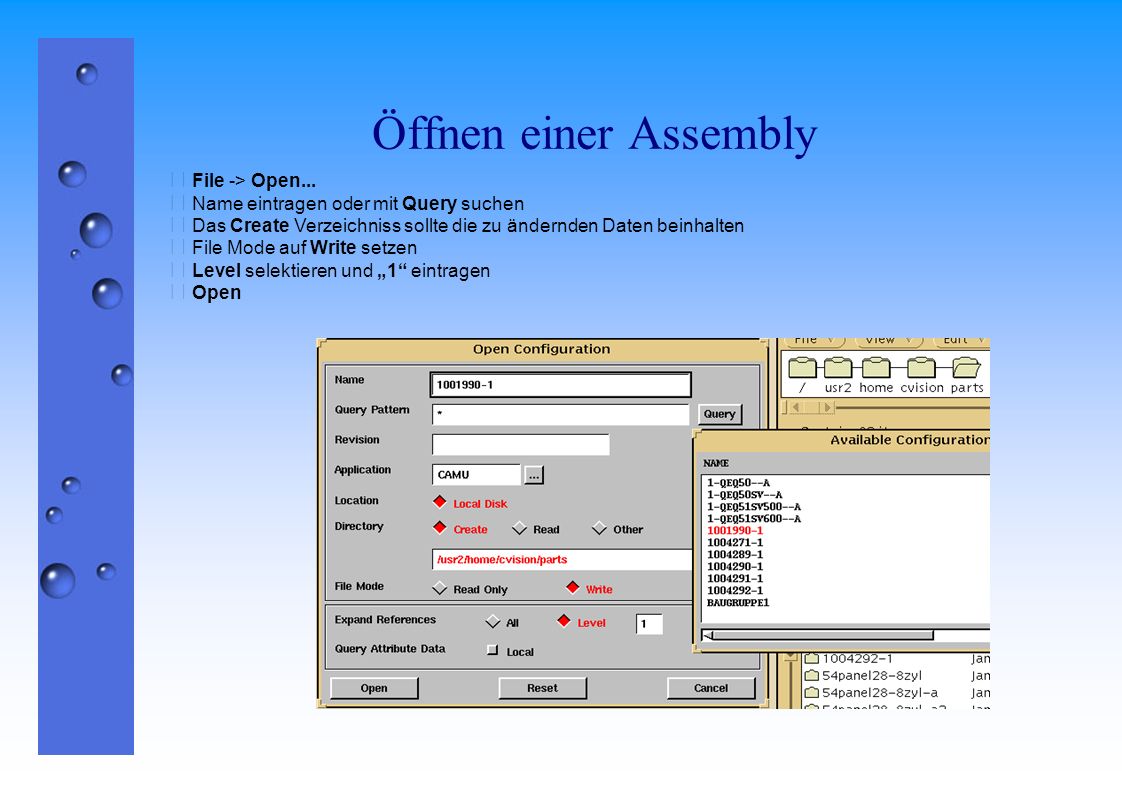

3 Öffnen einer Assembly  File -> Open...  Name eintragen oder mit Query suchen  Das Create Verzeichniss sollte die zu ändernden Daten beinhalten  File Mode auf Write setzen  Level selektieren und „1“ eintragen  Open

4 Öffnen der Properties einer Assembly  Selektiern der Assemblie im Structure Winndow und File -> Properties Achtung! Einträge bei Revision sind zu entfernen.

5 Ändern einer Assemblydaten  Umbenennen des Assemblynamens im FileManager  Eintragen des neuen Namens bei Class Name und Item Name

6 Öffnen der geänderten Assembly  Selektieren des Knotens und File -> Open...  File Mode auf Write setzen Achtung! Einträge bei Revision sind zu entfernen.

7 Öffnen und ändern der Properties  Selektieren des Knotens und File -> Properties  Part im FileManager umbenennen  Neuen Namen bei Class und Item eintragen

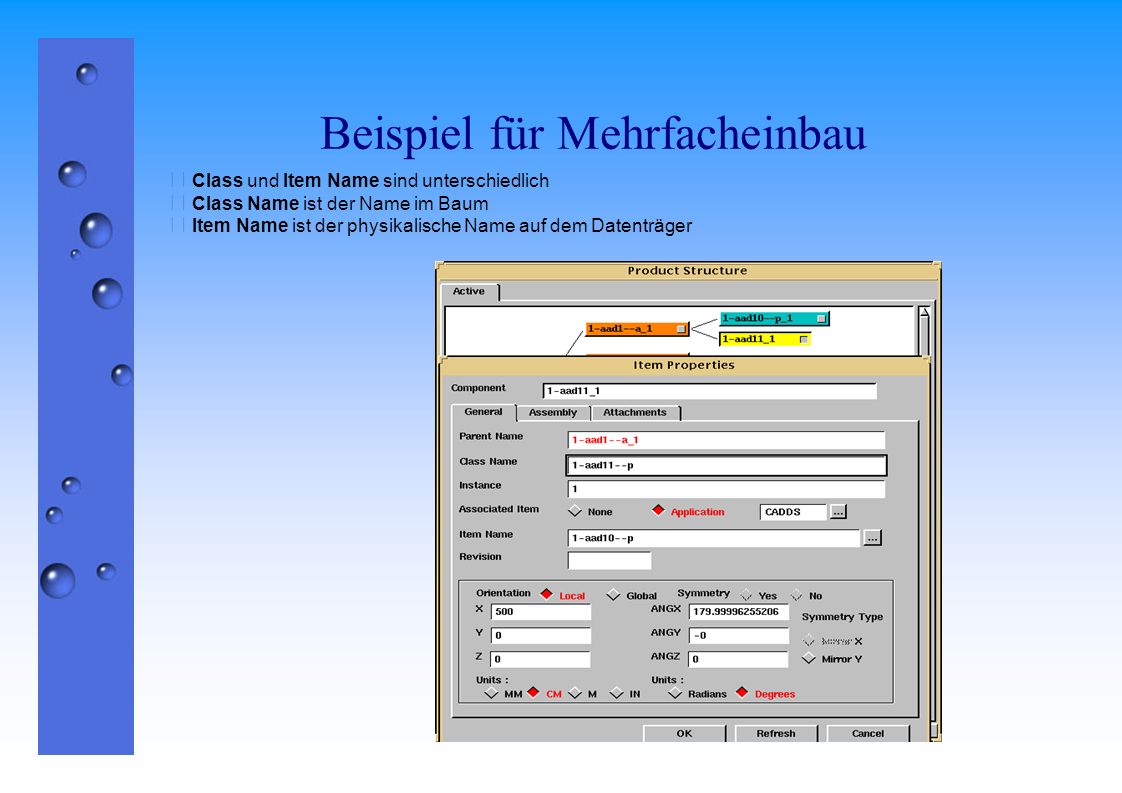

8 Beispiel für Mehrfacheinbau  Class und Item Name sind unterschiedlich  Class Name ist der Name im Baum  Item Name ist der physikalische Name auf dem Datenträger
