JDC. J ung Qualitätsprodukt Seit über 30 Jahren Erfahrung beim Heben und Bewegen von schweren Lasten DC.

Ähnliche Präsentationen


Präsentation zum Thema: "JDC. J ung Qualitätsprodukt Seit über 30 Jahren Erfahrung beim Heben und Bewegen von schweren Lasten DC."—  Präsentation transkript:

1 JDC

2 J ung Qualitätsprodukt Seit über 30 Jahren Erfahrung beim Heben und Bewegen von schweren Lasten DC

3 JD istribution = verteilen / austeilen C Interner Routenverkehr Lager

4 JDC arrier = Transportmittel

5 Funktionsweise des internen Routenverkehr über einen od. mehrere Routenzüge werden die Waren im Werk transportiert VORTEILE des internen Routenverkehrs - effiziente Logistik Transportgut wird mit Hilfe des Routen- verkehrfahrplan Just in Time bereitgestellt - hohe Produktivität Teure Produktionsfläche wird nicht durch große Vorhalteflächen blockiert - hohe Arbeitssicherheit Staplerlose Fertigung Der Routen- verkehrszug ersetzt den Stapler - optimaler Materialfluss Alle Transportgüter stehen auf Rollen und gewähren somit höchste Mobilität und Flexibilität

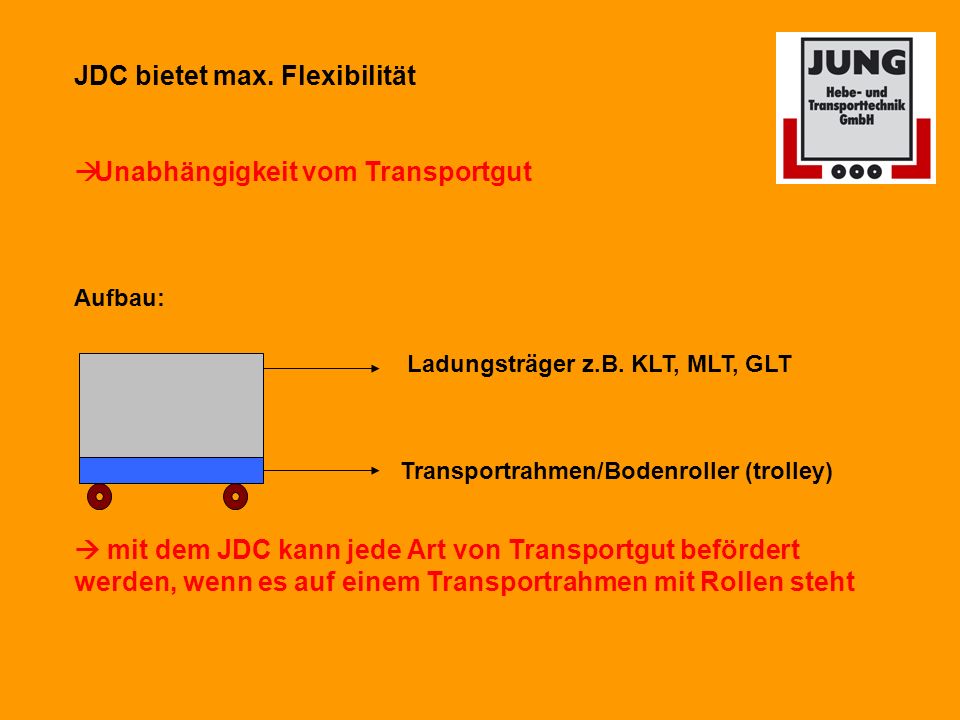

6 Ladungsträger z.B. KLT, MLT, GLT mit dem JDC kann jede Art von Transportgut befördert werden, wenn es auf einem Transportrahmen mit Rollen steht Transportrahmen/Bodenroller (trolley) JDC bietet max. Flexibilität Unabhängigkeit vom Transportgut Aufbau:

7 Funktionsweise 1. Das Hubgerüst mit seinen Zinken wird abgelassen 2. Das auf Rollen befindliche Transportgut wird über die Zinken eingeschoben 3. Über Hydraulik wird das Hubgerät wieder in die obere Endlage gefahren die Rollen des Transportrahmen sind frei, der JDC ist fahrbereit 4. Am Entladeplatz wird das Hubgerät wieder abgesenkt, der Bodenroller / Transportrahmen wird herausgezogen

8 R Vorteile des JDC: - Hubgerät wird auf Kundenwunsch gefertigt Varianten: Kapazität: 1 GLT 3 KLT 6 KLT 2 GLT / 4 MLT - Doppelachsschenkellenkung für enge Kurvenradien und hohe Spurtreue - Verschiedene Varianten der Hebehydraulik: Handpumpe, Fußpumpe, Elektropumpe

9 Hohe Sicherheitsstandards: - z.B. Fahrtrichtungsanzeiger - Bremsleuchte, - Senkbremse - Sicherheitsdeichsel - Ladungssicherung - Absolute Spurtreue - Sicherheitseinrichtung bei Schlauchbruch etc.

10 Deichselanschluss und Anhängekupplung beidseitig - damit das Transportgut, je nach Route, nach links oder rechts entladen werden kann - optional JDC Bridge Ausführung für beidseitiges Be- und Entladen

11 -Beispiele und Varianten bereits realisierter Projekte Typ: JDC 10 AsHy 1x5Zi e Si - Traglast: 1000kg - Aufnahme: 1 x GLT 1200mm x 1000mm, optional 2 x MLT 1000 x Elektroaggregat mit Bedienpanel - Sicherheitspaket: Beleuchtung, Fahrtrichtungsanzeiger, Bremslicht - Räder mit Super- Clean- Belag

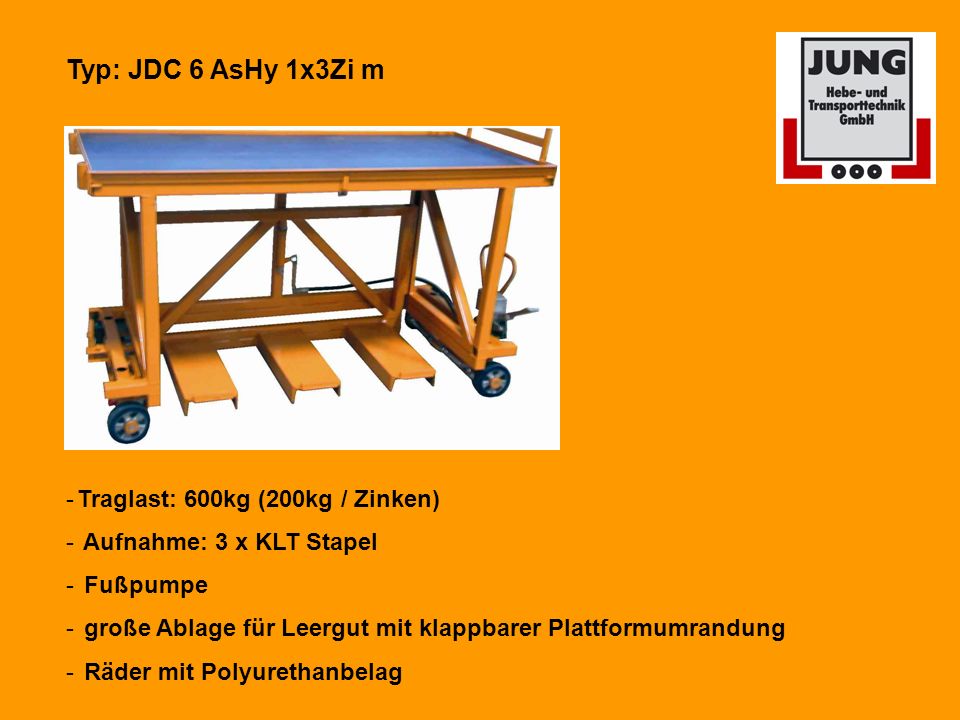

12 Typ: JDC 6 AsHy 1x3Zi m -Traglast: 600kg (200kg / Zinken) - Aufnahme: 3 x KLT Stapel - Fußpumpe - große Ablage für Leergut mit klappbarer Plattformumrandung - Räder mit Polyurethanbelag

13 Typ: JDC 6 AsHy 1x3Zi e -Traglast: 600kg (200kg / Zinken) - Aufnahme: 3 x KLT Stapel - Hydraulikpumpe elektrisch über eigene Batterie - Sicherheitsgurte zur Ladungssicherung - Räder mit Polyurethanbelag

14 Typ: JDC 8 AsHy 1x4Zi e -Traglast: 800kg (200kg / Zinken) - Aufnahme: 4 x KLT Stapel 600mm x 400mm - Hydraulikpumpe elektrisch über Schlepperspannung - Sicherheitsgurte zur Ladungssicherung - Räder mit Polyurethanbelag

15 Typ: JDC 10 AsHy 2x3Zi e -Traglast: 1000kg ( 150kg / Zinken) - Aufnahme: 6 x KLT Stapel 600mm x 400mm - Hydraulikpumpe elektrisch - Sicherheitsgurte zur Ladungssicherung - Räder mit Super-Clean- Belag

16 Typ: JDC 5 AsMe Schere -Traglast: 500kg - Aufnahme: Motoren - Hydraulikpumpe mit Fußbetätigung - höhenverstellbar von 400mm-1200mm - Räder mit Polyurethanbelag

17 Typ: JDC 4 DsMe 2e -Traglast: 400kg - Aufnahme: 2 x Plattform für KLT - Seitliche Plattformumrandung klappbar - Allraddrehschemellenkung - Räder mit Vollgummibelag

18 Typ: JDC 10 AsMe Bridge1 e - Traglast: 1000 kg - Aufnahme: 1 x GLT - Hydraulikpumpe elektrisch mit Bedienpanel - Bridge Ausführung, d.h. beidseitig Be- u. Entladbar - Allradachsschenkellenkung - Räder mit Super-Clean- Belag

19 Typ: JDC 15 AsMe Bridge2 e - Traglast: 1500 kg - Aufnahme: 2 x GLT - Hydraulikpumpe elektrisch mit Bedienpanel - Bridge Ausführung, d.h. beidseitig Be- u. Entladbar - Allradachsschenkellenkung - Räder mit Super-Clean- Belag

20 -Beispiele und Varianten bereits realisierter Projekte Typ: JDC 15 AsHy 1x8Zi e - Traglast: 1500kg - Aufnahme: Alle Formate - Elektroaggregat mit Bedienpanel - Räder mit Super- Clean- Belag

21 Vielen Dank für Ihr Interesse an unserem JDC. Bitte verstehen Sie diese Präsentation nur als Anregung. Die Erfahrung bei den verschiedenen Firmen, insbesondere der Automobil- und Zulieferindustrie, hat gezeigt, dass den unterschiedlichen Anforderungen nicht mit Standartgeräten beizukommen ist. Deshalb bauen wir gerne Geräte, die exakt auf Ihre Anforderungen passen. Gerne treten wir mit Ihnen in Kontakt um Details für die Ausarbeitung eines für Sie unverbindlichen und kostenlosen Angebots zu besprechen. Senden Sie uns Ihre Anfrage mit entsprechenden Lastenheft per an : Wir hoffen bald wieder von Ihnen zu hören und verbleiben mit freundlichen Grüßen JUNG Hebe- und Transporttechnik GmbH Jung Hebe- und Transporttechnik GmbH Biegelwiesenstr Waiblingen Tel.: 07151/ Fax 07151/
