1 DWI TURM, HAMBURG Lutz Feurich Daniela Saß

2 Inhalt Fassade Grundriss Statik Selbstkletterschalung Bilder

3 alt neu

4 Fassade Doppelschalige Glasfassade mit eingebauten Sonnenschutzjalousien Brüstungsbänder aus Ziegel Gliederung Offene Dachstruktur, Flugdach

5

6

7 Grundriss Quadratisch mit abgerundeten Ecken je 26,50 m Kantenlänge Zentraler quadratischer Erschließungskern ( Ver-und Entsorgungsleitungen, Liftschächte und Treppenhaus) 8,00 x 8,00m Drei Tiefgaragen- Ebenen

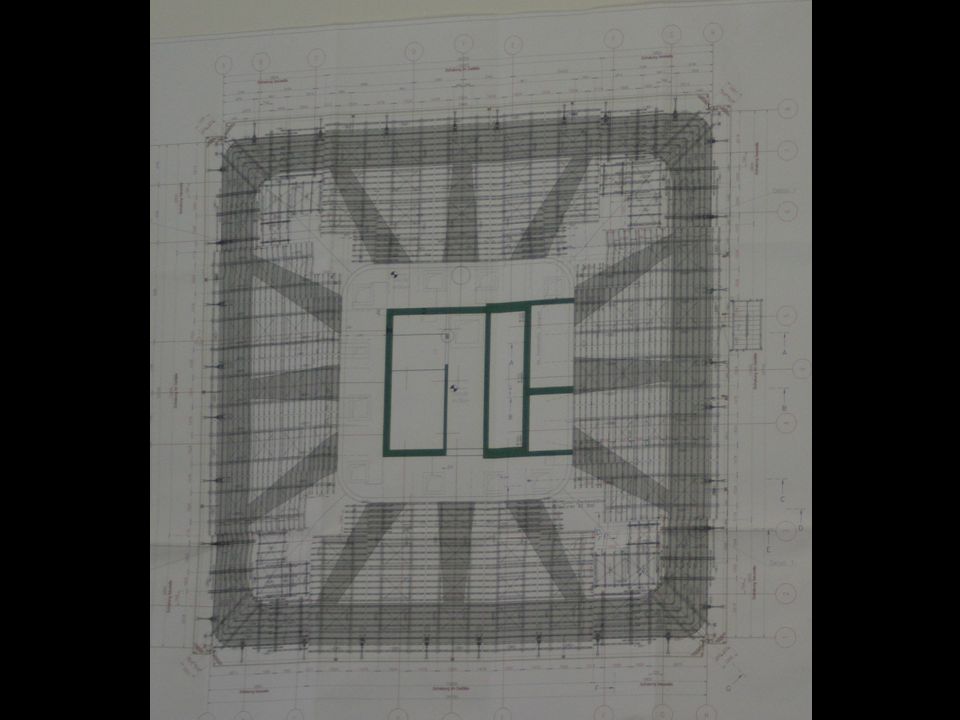

8

9 Statik Pfahlgründung: 23 Großbohrpfähle, 1,5 m Durchmesser, und ca. 30 m lang Zur Gewährleistung der Standsicherheit, da sich im Untergrund ein drei Meter im Durchmesser großes Stammsiel befindet 25 cm Flachdecken auf 16 nach innen versetzten Stahlverbund- Randstützen mit 35 cm Durchmesser, 1,83 m vom Deckenrand hereingezogen

10

11

12 Selbstkletterschalung SKE durch ständige Verankerung der Klettergerüste am Beton hydraulische Umsetzung der gesamten Einheit ohne Kran mittels breiter, rundum geschlossener Arbeitsbühnen Maximale Sicherheit in allen Arbeitsphasen… Unabhängigkeit von Witterungseinflüssen… durch gemeinsames, kranunabhängiges Umsetzen auch großer Schalungsverbände sicheres Arbeiten bei höheren Windgeschwindigkeiten Planungsleistung durch Doka-Experten… garantiert eine wirtschaftliche Lösung durch praxisgerechte Projektplanung

13 Selbstkletterschalung SKE 100 Tragkraft 10 Tonnen je Konsole Bühnensystem für gleichzeitiges Arbeiten in mehreren Ebenen besonders starke Konsolen erlauben große und variable Abstände Haupeinsatzgebiete Hochhauskerne Brückenpfeiler Brückenpylone besondere Aufgaben wie das Umsetzen von Betonpumpenverteiler Für hohe Schalungsgerüst und schwere Lasten damit ist die Entflechtung der Schalungs- und Bewehrungsarbeiten möglich Die hohen Schalungsgerüste erlauben vorauslaufende Bewehrungsvorgänge

14

15 Aufbau A – Betonierbühne B – Wandschalung C – Arbeitsbühne D – Nachlaufbühnen E – Kletterprofil F – Bewehrungsbühne

16 REFERENZEN Sutong Chang Jiang Bridge, Shanghai China Hilton Hotel, Manchester UK Talübergang Crni Kal Slowenien Eleven Towers & Business Bay Al Habtor, VAE Burj Dubai VAE

17

18

19

20 Danke Конец
