1 KRAN Projekt der 2AHME / Gruppe 2 Namen: Gscheider, Kapulety, Schierbauer, Spalek, Tengg, Zimmermann

2 Funktionsweise Der Antrieb erfolgt über 3 Drehmotoren 1. Drehmotor: Antrieb der X-Achse 2. Drehmotor: Antrieb der Y-Achse 3. Drehmotor: Antrieb des Seilzugs Seilzug Elektromagnet Netzteil Schaltpult

3 Antrieb 1. Drehmotor: Er dient als Antrieb für die X-Achse. Durch ein Spannsystem wird ein Keilriemen gespannt und dieser sorgt für das Rollen des Trägers auf einer Rundstahlführung.

4 Antrieb 2. Drehmotor Der 2. Drehmotor dient als Antrieb der Y- Achse. Auch hier treiben wir den kleinen Wagen durch ein Spannsystem an.

5 Antrieb 3. Drehmotor Dieser Drehmotor dient als Antrieb des Seilzuges. Der Motor ist mit einer Seiltrommel verbunden; durch Drehen der Seiltrommel wird das Stahlseil aufgewickelt.

6 Seilzug Der Seilzug dient zum Heben des Elektromagneten und wird von einem Drehmotor angetrieben.

7 Elektromagnet Der Elektromagnet dient zum Halten der Lasten und nutzt eine Eingangsspannung von 230 Volt.

8 Stromversorgung Wir benützen ein Netzteil um den Strom für die Motoren von 230 Volt auf 12 Volt runter zu regeln. So können wir alle 3 Drehmotoren problemlos mit Strom versorgen.

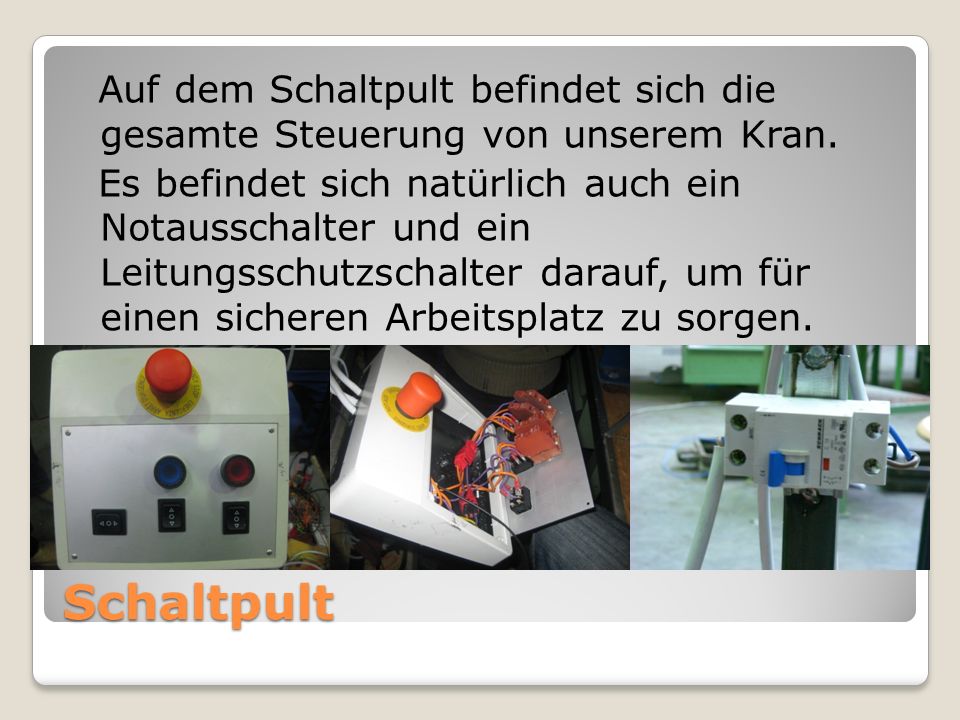

9 Schaltpult Auf dem Schaltpult befindet sich die gesamte Steuerung von unserem Kran. Es befindet sich natürlich auch ein Notausschalter und ein Leitungsschutzschalter darauf, um für einen sicheren Arbeitsplatz zu sorgen.
