1 Die elektro-magnetische Induktion Das elektro-motorische Prinzip Hallo. Heute erklären wir interessante Dinge, wie z.B. die Klingel und das Relais …

2 S N Die elektro-magnetische Induktion Das elektro-motorische Prinzip Aber untersuchen wir vorher noch einmal das Zusammenwirken von elektro- magnetischen Feldern. Im Beispiel haben wir eine stromdurchflossene Spule und einen Dauermagneten. Wie verhalten sich diese? Betrachten wir zuerst die Felder!

3 S N Die elektro-magnetische Induktion Das elektro-motorische Prinzip Hier sehen wir bereits das Feld des Dauermagneten. Die Feldlinien verlaufen von Nord nach Süd. Wie sieht das Feld der Spule aus? Da brauchen wir die „rechte Faust-Regel“!

4 S N Die elektro-magnetische Induktion Das elektro-motorische Prinzip

5 S N Die elektro-magnetische Induktion Das elektro-motorische Prinzip Nun können wir das Feld der stromdurchflossenen Spule ergänzen.

6 S N Die elektro-magnetische Induktion Das elektro-motorische Prinzip Die konzentrischen Kreise oben bilden zusammen die dargestellten Feldlinien. Und nun noch die unteren einzelnen Feldlinien zusammenfassen.

7 S N Die elektro-magnetische Induktion Das elektro-motorische Prinzip Das Feld der Spule sieht in diesem Fall genauso aus wie das des Dauermagneten. Die Feldlinien verlaufen auch hier von Nord nach Süd. Wo sind also der Nord- und der Südpol der Spule?

8 S N Die elektro-magnetische Induktion Das elektro-motorische Prinzip Da Feldlinien von Nord nach Süd verlaufen muss der Nordpol rechts und der Südpol links an der Spule sein. Welche Kraftwirkung ergibt sich damit?

9 S N Die elektro-magnetische Induktion Das elektro-motorische Prinzip

10 S N anziehende Kraftwirkung Die elektro-magnetische Induktion Das elektro-motorische Prinzip Der Dauermagnet wird von der stromdurchflossenen Spule angezogen. Und damit haben wir bereits das elektro-motorische Prinzip gefunden: Durch die Wechselwirkung von elektro-magnetischen Feldern entsteht eine Kraftwirkung !

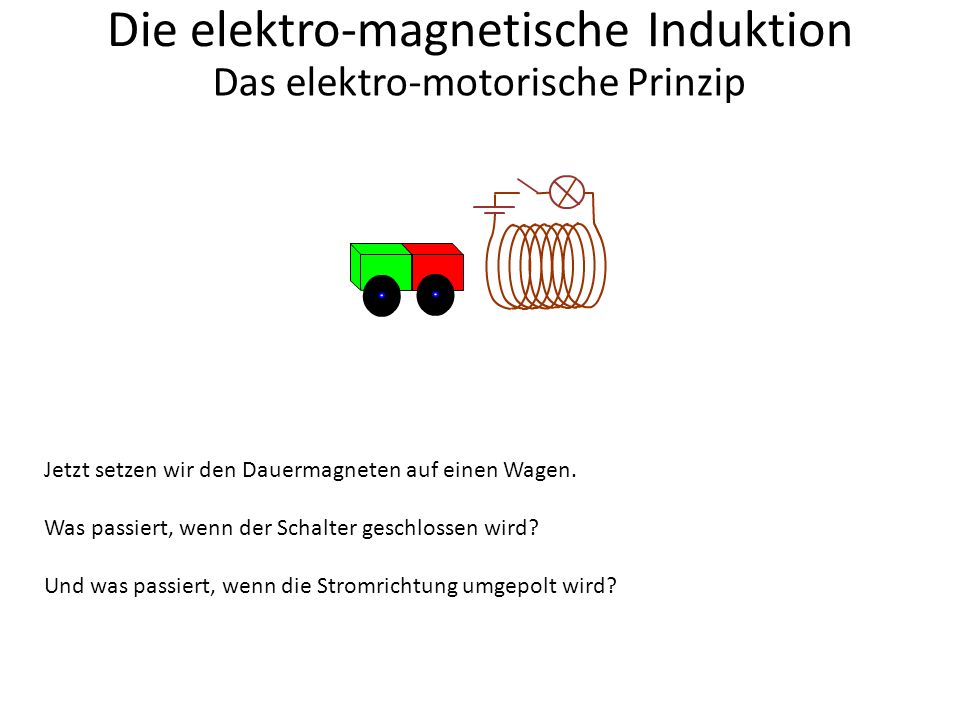

11 Die elektro-magnetische Induktion Das elektro-motorische Prinzip Jetzt setzen wir den Dauermagneten auf einen Wagen. Was passiert, wenn der Schalter geschlossen wird? Und was passiert, wenn die Stromrichtung umgepolt wird?

12 Die elektro-magnetische Induktion Das elektro-motorische Prinzip So. Damit hätten wir die Grundlage für das Verständnis der praktischen Anwendungen. Und damit geht es gleich weiter. Du kannst ja schon mal überlegen, ob Du es dir selbst erklären kannst …
