Werkzeugmaschinen Abdeckungen für Führungselemente © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 1.

Ähnliche Präsentationen


Präsentation zum Thema: "Werkzeugmaschinen Abdeckungen für Führungselemente © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 1."—  Präsentation transkript:

1 Werkzeugmaschinen Abdeckungen für Führungselemente © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 1

2 1.Was ist die Aufgabe von Abdeckungen? 2.Welche Abdeckungen für Führungselemente gibt es? © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 2 Fragen zu Abdeckungen von Führungselementen

3 1. Was ist die Aufgabe von Abdeckungen? Aufgabe: Schutz der Führungen –Abschirmen gegen »Schmutz »Späne »Kühlschmierstoffe »mechanische Beschädigunge Randbedingungen –Keine nennenswerte Einflussnahme auf den Bearbeitungsprozess oder sonstige Funktionen © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 3

4 2. Welche Abdeckungen für Führungselemente gibt es? Bahnabstreifer allein kein hinreichender Schutz © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 4

5 © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 5

6 © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 6

7 © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 7

8 2. Welche Abdeckungen für Führungselemente gibt es? Teleskopabdeckungen © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 8

9 Teleskopabdeckungen Vorteile: –guter Schutz Nachteile –Leistungsverlust durch Massen –durch Massen => Stoßkräfte => Dämpfer –Reibungskräfte © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 9

10 © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 10

11 © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 11

12 2. Welche Abdeckungen für Führungselemente gibt es? Faltenbälge © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 12

13 Faltenbälge Vorteile: –leicht –schützen rundum Nachteile –Gewebe nicht strapazierfähig –nicht begehbar © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 13

14 © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 14

15 © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 15

16 2. Welche Abdeckungen für Führungselemente gibt es? Abdeckschürzen © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 16

17 2. Welche Abdeckungen für Führungselemente gibt es? Rollo-Abdeckungen © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 17

18 © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 18

19 2. Welche Abdeckungen für Führungselemente gibt es? Spiral-Wendelfeder © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 19

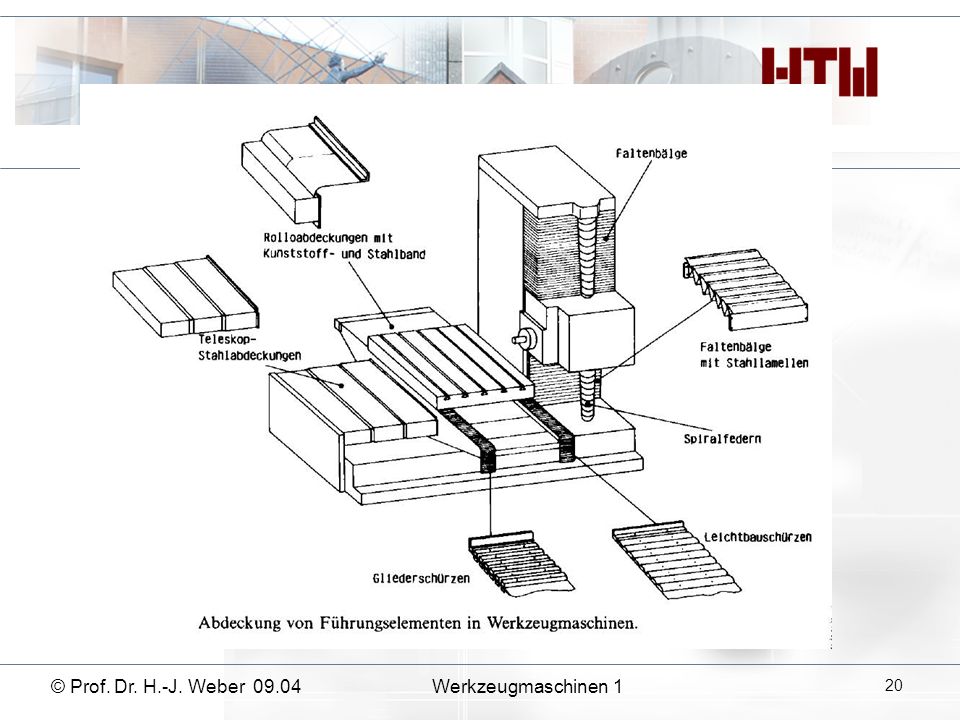

20 © Prof. Dr. H.-J. Weber 09.04Werkzeugmaschinen 1 20
