1 Eliwell Systeme in Deutschland & Zusammenarbeit mit Eliwell
& Energietechnik-Breckerfeld

2 OEHME-SYSTEME Produkte und Lösungen im Bereich: Kälte, Klima, Lüftung, Heizsysteme und integrierte Systeme. sowie Kälte-Klima-Werkzeuge. Eigenes Programmierbüro. Unsere Partner sind:

3 Crailsheim am Autobahnkreuz A6/A7

4 OEHME-Systeme Freiprogrammierbare Regelungen
& integrierte Lösungen Komplette Lösungen auch im Schaltkasten Plug & Play – Lösungen: PICCO SMART DISPLAY... Industrielles Display LED-Höhe 10cm ! ModBUS → Einbindbar in unsere Systeme (z.B. Picco)

5 PICCO Datalogger, Homepage, RS485, USB
Neu-entwickeltes Gehäuse EvoWeb (8-DIN) Vorstellung des “PICCO“ Das Gegenstück zu Thermomax, preislich ähnlich, jedoch mit wesentlich mehr Funktionen. Super-einfach und intuitiv zu bedienen. Es ist “alles” bereits voreingestellt. Entsteht in drei Etappen: PICCO-1 Datalogger, 6x NTC-Fühler, 1x AL-Relais, USB gemäß HACCP (12830) + USB! PICCO-2 + Ethernetmodul (Homepage, ) PICCO-3 + RS485 (Modbus für XR77CX, ID985, ..ca. 5 Typen) PICCO Datalogger, Homepage, RS485, USB EvoWeb, die technische Daten:

6 PICCO Datalogger, Homepage, RS485, USB
Entwicklungsstufe 1 des “PICCO“ PICCO-1 Meßdaten und Alarme werden gespeichert x NTC-Fühler (HACCP, 12830) 1x Alarm-Relais (z.B. Hochtemp.-Alarm) USB zum Downloaden der Temperaturen (txt-Format) Im Schaltkasten und alles auf Klemmen geführt und Leitungsschalter 10A. PICCO Datalogger, Homepage, RS485, USB

7 PICCO Datalogger, Homepage, RS485, USB
Entwicklungsstufe 2 des “PICCO“ PICCO-2 Homepage und Der PICCO ist ein PLC und ein Webserver ist bereits integriert. Über Ethernetanschluß ansprechbar auch aus der Ferne (Internet). Fester Internetanschluß oder UMTS- Funkmodem. Intuitiv bedienbar. Meßdaten herunterladen: 1x Mausklick (TXT) Ein Monat = 1 Datei → Bsp. FEB2013.txt PICCO Datalogger, Homepage, RS485, USB

8 PICCO Datalogger, Homepage, RS485, USB
Entwicklungsstufe 3 des “PICCO“ PICCO-3 Klemmen RS485 (Modbus) 2-Leiteranschluss für Dixell XR77CX, TelevisIN Eliwell ID985 Danfoss … (ca. 5 Typen) Für die Datenaufzeichnung gemäß HACCP. PICCO Datalogger, Homepage, RS485, USB RS485 (Modbus) für weitere Regler/Module

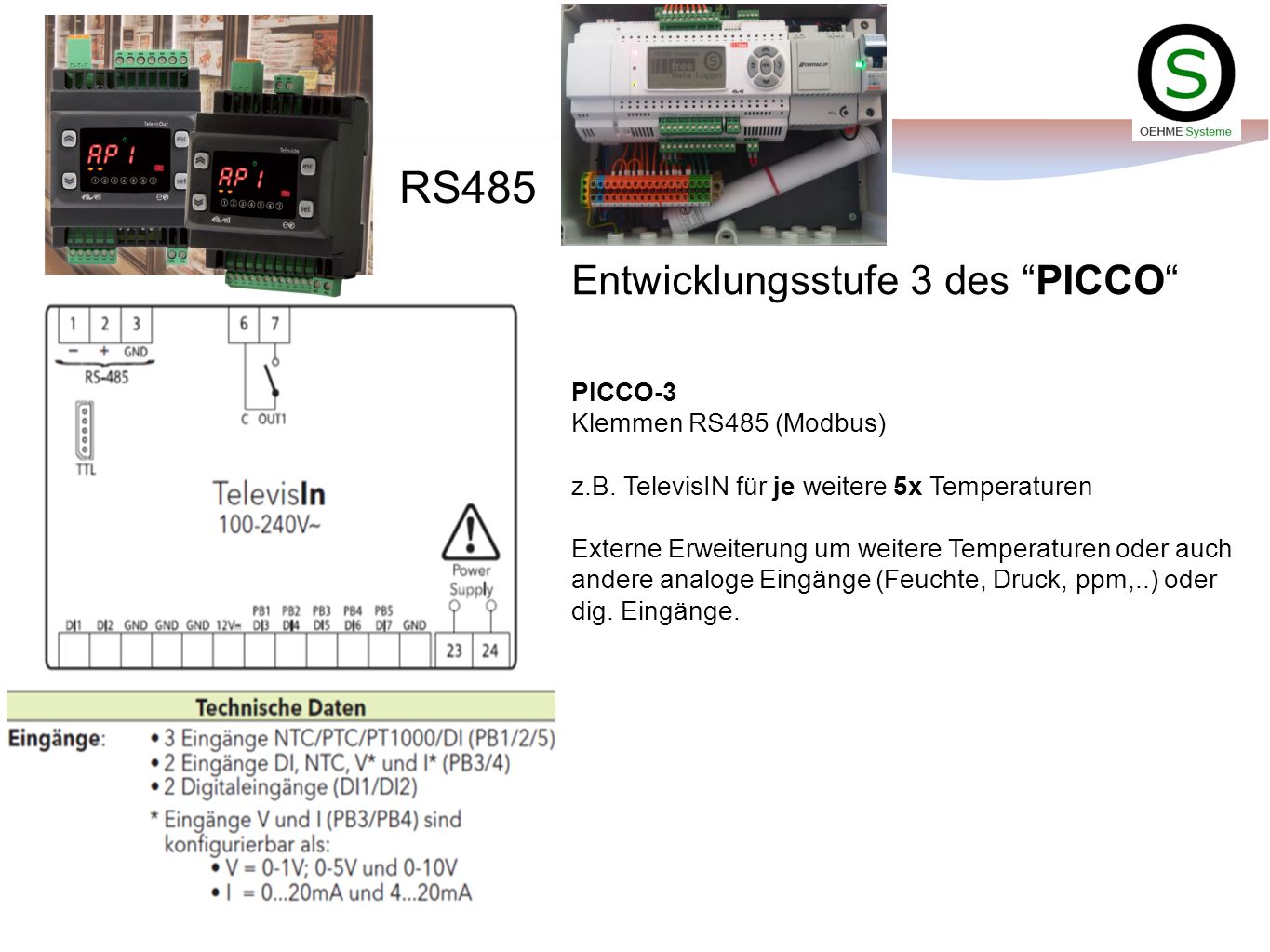

9 RS485 Entwicklungsstufe 3 des “PICCO“
PICCO-3 Klemmen RS485 (Modbus) z.B. TelevisIN für je weitere 5x Temperaturen Externe Erweiterung um weitere Temperaturen oder auch andere analoge Eingänge (Feuchte, Druck, ppm,..) oder dig. Eingänge.

10 PICCO Datalogger, Homepage, RS485, USB
Artikelnummer “PICCO“ Nur EINE Artikelnummer, nachdem alle Entwicklungsstufen durchlaufen sind: Art.Nr. “PICCO” Entwicklungsstufen: Der PICCO als Datalogger (USB-Stick → TXT). Danach zusätzlich mit Homepage und (Ethernet). Runterladen der Daten via Internet. Danach noch RS485 (Modbus-Anbindung). PICCO Datalogger, Homepage, RS485, USB

11 Ist zusätzlich auf USB-Stick gespeichert!
Internet-Download: JAN2013.TXT FEB2013.TXT MRZ2013.TXT Doppelklicken zum Runterladen Ist zusätzlich auf USB-Stick gespeichert!

12 Artikelnummer “PICCO“
Nur EINE Artikelnummer, nachdem alle Entwicklungsstufen durchlaufen sind: Art.Nr. “PICCO” Entwicklungsstufen: Der PICCO als Datalogger (USB-Stick → TXT). Danach zusätzlich mit Homepage und (Ethernet). Runterladen der Daten via Internet. Danach noch RS485 (Modbus-Anbindung).

13 PICCO Datalogger, Homepage, RS485, USB
UMTS-Modem mit “PICCO“ Der “PICCO” kann ins Ethernet-Netzwerk und Internet eingebunden werden. Alternativ kann über Ethernetkabel ein UMTS-Modem angeschlossen werden. PICCO Datalogger, Homepage, RS485, USB Am Ethernet-Modul Anschluß mit UMTS-Modem - für direkten Internetzugang - WLAN - - Versand

14 PICCO Datalogger, Homepage, RS485, USB
GSM-Modem mit “PICCO“ Der “PICCO” kann über dessen Alarm-Relais mit dem dig. Eingang des Modem STD32 verbunden werden. Schickt eine vordefinierte SMS-Nachricht bei Alarm. Keine Software erforderlich! Es reicht eine Standard-SIM-Karte aus (Prepaid- Vodafone). Eine SMS-Nachricht an das Modem STD32 senden, mit gewünschten SMS-Empfänger (bis 5) und Alarm-Text. PICCO Datalogger, Homepage, RS485, USB Alarm-Relais Sammelalarm GSM-Modem mit 2x dig. Eingängen Digitaler Eingang

15 TelevisGo Webserver, 160GB, Homepage, RS485, USB
Bei größeren Systemen TelevisGo Großes Fernwartungs- und Aufzeichnungssystem OEHME-Systeme entwickelt die Treiber (Option): 2-Leiteranschluss für Kimo Cool Expert (demnächst) EBM-Pabst (EC-Ventilatoren) Dixell, Eliwell, Danfoss, .. (viele Typen möglich) Aufzeichnung, Alarmierung, Fernprogrammierung, ... TelevisGo Webserver, 160GB, Homepage, RS485, USB

16 PICCO Datalogger, Homepage, RS485, USB
Display für “PICCO“ Hochauflösendes Display: LCD-Grafikdisplay 128x64 Pixel Man kann bis zu 2 weitere Displays an das PICCO anschließen (EVK1000, ca. 100m verlängerbar): PICCO Datalogger, Homepage, RS485, USB Anschluß für externe Displays

17 PICCO Datalogger, Homepage, RS485, USB
Menü des “PICCO“ Intuitive Menü-Struktur des “PICCO” 6x Temp.-Fühler in EINEM Fenster. Kann auch noch anders gestaltet werden. PICCO Datalogger, Homepage, RS485, USB Ethernet- Modul

18 PICCO Datalogger, Homepage, RS485, USB
Menü des “PICCO“ Vorteil dieser Darstellung: 6x Temp. In EINEM Fenster Nachteil: Namen können im PICCO-Display nicht einzeln vergeben werden. Alternative: EINE Zeile pro Temp.fühler, dann sind jedoch max. 3 Temp.fühler auf einen Blick sichtbar. Vorteil: Jedoch über Internet (PC-Oberfläche) sind die Namen frei wählbar und dann auch in der TXT-Datei. PICCO Datalogger, Homepage, RS485, USB

19 Menü des “PICCO“

20 Daten im “PICCO“ Homepage: Oder via USB-Stick:
Jeden Monat EINE Datei (TXT) und in jeder Datei sind alle Meßdaten dargestellt (HACCP). Doppelklicken zum Runterladen! usw. ! Bei der letzten Datei wird jeweils der angefangenen Monaten gespeichert !

21 Daten im “PICCO“ Andere Möglichkeit: Via USB-Stick herunterladen
(TXT - Format) . Keine Software erforderlich! Hier aufklappen, danach kann man einen handelsüblichen USB-Stick einstecken. Zum Herunterladen der Meßdaten. ! Bei der letzten Datei wird jeweils der angefangenen Monaten gespeichert !

22 RS485 zum “PICCO“ PICCO Weitere Temperaturen aufzeichnen:
RS485-Vernetzung mit weiteren Reglern und Modulen. Maximal 5 verschiedene Typen, auch verschiedener Hersteller (Modbus!). TelevisIN 5 Temperaturen 6 Temperaturen 1 Alarm-Relais USB DIXELL DIXELL DIXELL usw.
