1 Geoinformation 2 Analysen von Netzwerken

2 Utility Network Analysis toolbar trace upstream trace downstream Find common ancestors Find connected features Find loops Find path

3 Trace upstream (stromaufwärts) Für alle Elemente im Netzwerk die stromaufwärts von eines bestimmten Knoten aus liegen, benutzt man Trace Upstream task. Z.B.der Rhein: Alle Elemente, die von Bonn stromaufwärts liegen, bis hin zur Quelle (source) des Rheins.

4 Trace downstream (stromabwärts) Für alle Elemente im Netzwerk die stromabwärts von einem bestimmten Knoten aus liegen, benutzt man Trace downstream task. Z.B der Rhein: Alle Knoten und Kanten die stromabwärts von Bonn liegen, bis hin zur Nordsee (sink)

5 Finding common ancestors (Finden gemeinsamer Vorgänger) Dieses Analyseverfahren ist bezogen auf mindestens zwei Knoten. Von diesen Knoten werden die vorherigen Knoten überprüft, bis alle gemeinsamen Knoten gekennzeichnet sind. Es ist vergleichbar mit upstream, aber bezogen auf mehrere Knoten. Z.B. Mosel, Neckar und Lippe: Erster gemeinsamer Knoten ist die Mündung des Neckars in den Rhein.

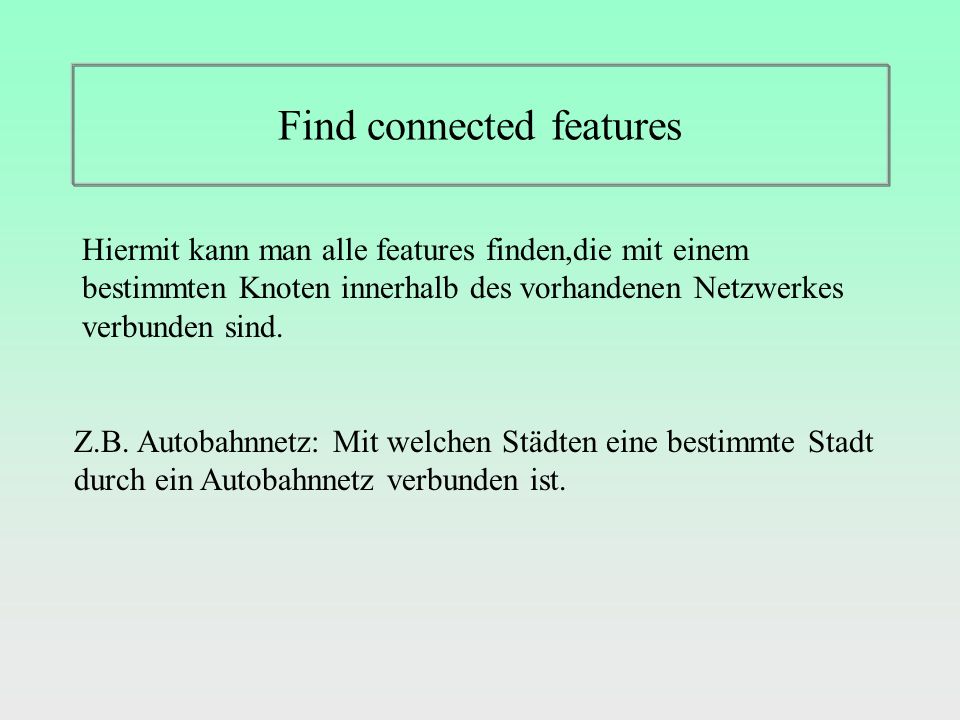

6 Find connected features Hiermit kann man alle features finden,die mit einem bestimmten Knoten innerhalb des vorhandenen Netzwerkes verbunden sind. Z.B. Autobahnnetz: Mit welchen Städten eine bestimmte Stadt durch ein Autobahnnetz verbunden ist.

7 Find loops Find loops ist das Finden von allen Pfaden zwischen zwei Knoten in einem Netzwerk. Z.B. : alle möglichen Wege zu Fuß vom Hauptbahnhof Bonn zum Geodätischem Institut, im Bonner Verkehrsnetz.

8 Find path Mit diesem Analyseverfahren lassen sich Pfade zwischen Knoten oder Kanten in einem Netzwerk ermitteln. Z.B.: Ein Weg von Duisburg nach Bonn

9 Flags und Barriers Barrieren halten einen flow an einer bestimmten Stelle auf, und er muß sich einen anderen Pfad suchen. Flags kennzeichnen Knoten und Kanten für ein Analyseverfahren (Find path).

10 Andere Analyseverfahren Finding the shortest path (Finden des kürzesten Pfades bezogen auf die Gewichte) Finding connected features using weight filters (Finden eines Pfades, wo die Kanten in einer Gewichtsspanne liegen) Isolation tracing (Isolierung eines Knotens)

11 Weights Länge einer Strecke für Finding shortest path (oder km/h) Durchmesser einer Leitung für kalkulierbaren Druck Widerstand einer Leitung für kalkulierbare Spannung Straßenklassenfizierung für einen hierarchischen shortest path Gebühren (toll) für Finding shortest path basierend auf aktuelle Kosten Weights für die Gefährlichkeit des Pfades (hazardous)
