1 VIS Makro Ablaufdemonstration VIS Datentechnik GmbH 2002

2 Bilderkatalog anwählen
VIS Datentechnik GmbH 2002

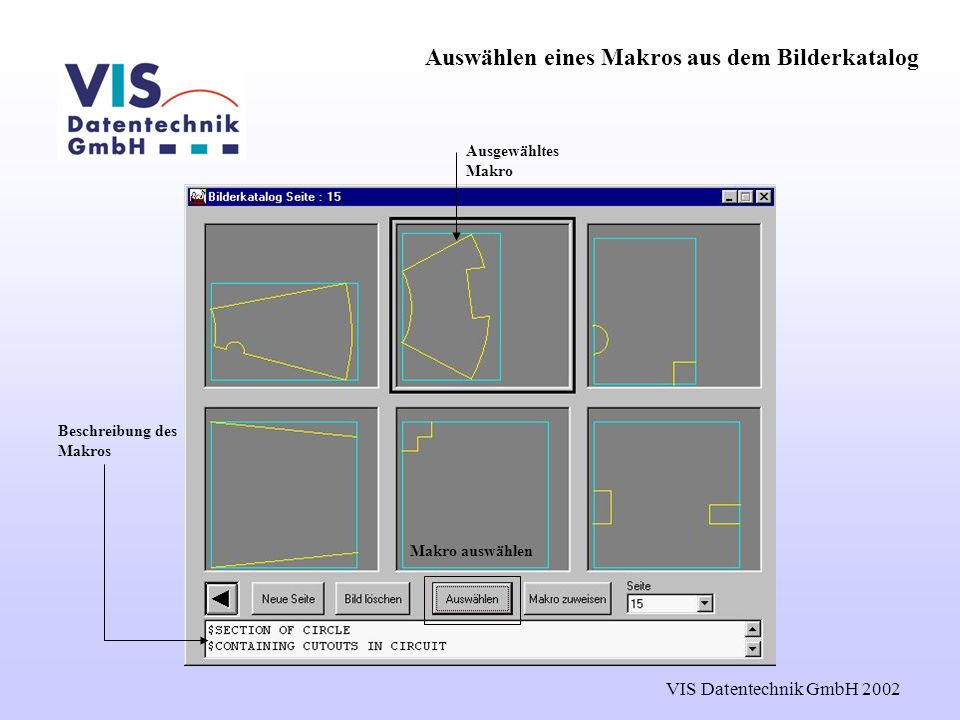

3 Auswählen eines Makros aus dem Bilderkatalog
Ausgewähltes Makro Beschreibung des Makros Makro auswählen VIS Datentechnik GmbH 2002

4 Anpassen der Parameter
Grafikansicht Parametereingabe Parameter aus Liste ändern entsprechend Teil VIS Datentechnik GmbH 2002

5 Erzeugung der NC-Datei
NC-Code erzeugen VIS Datentechnik GmbH 2002

6 Parameterdefinition in einem Teileprogramm
Parameter Z im Teile-programm entspricht der Länge Z in der Grafikansicht VIS Datentechnik GmbH 2002

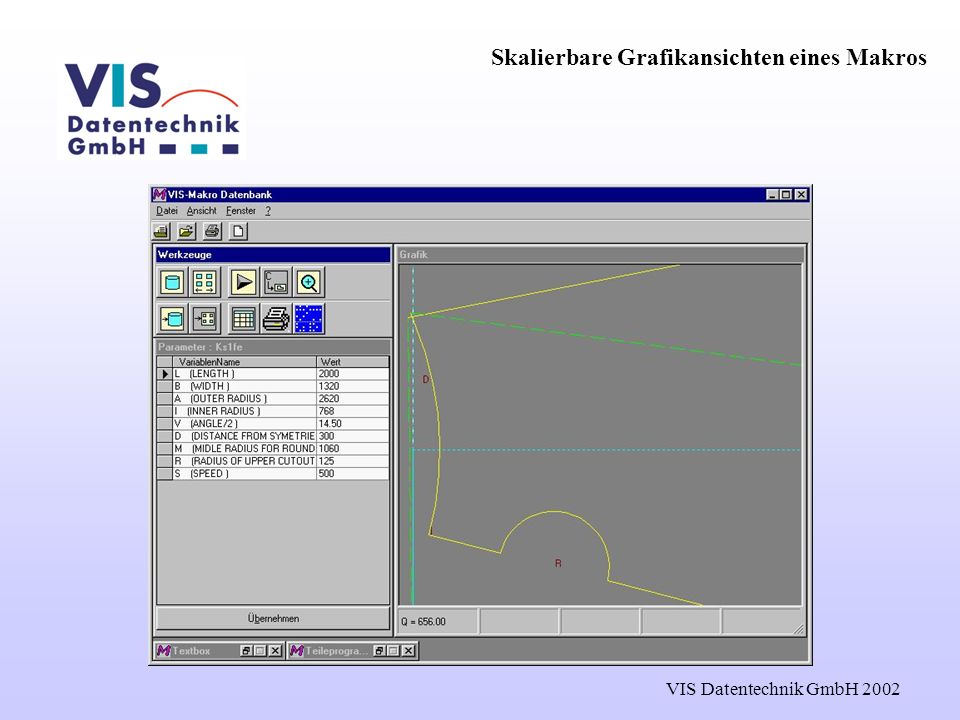

7 Skalierbare Grafikansichten eines Makros
Zoom Schaltfläche auswählen Fenster mit der Maus aufziehen VIS Datentechnik GmbH 2002

8 Die Makro Sprache VIS Datentechnik GmbH 2002
Die NC – Programmiersprache MAKRO besitzt eine fest vereinbarte Sprachstruktur . Man unterscheidet folgende Elemente : Zeichen Worte Anweisungen (Sätze) Nach bestimmten Gesetzen werden aus Zeichen Worte und aus Worten Sätze aufgebaut .Eine Folge von Sätzen ergibt ein Teileprogramm. Untenstehend einige Kommandobeispiele : Buchstaben ABCDEFGHIJKLMNOPQRSTUVWXYZ Ziffern Sonderzeichen * / = , ( ) $ . ; Leerzeichen Nach dem $ Zeichen darf ein beliebiger Kommentar geschrieben werden Technologie z.B. : M Maschinenfunktion SK Signieren Kontur SP Signieren Punkte SO Signieren aus KK Körnen Kontur KP Körnen Punkte KO Körnen aus Funktionen z.B.: ABS Betrag einer Zahl ATN Arcus Tangens COS Cosinus SIN Sinus SQR Quadratwurzel RND Rundung einer Zahl Geometrische Vokabeln z.B. :   A vorzeichengerechter Winkel einer Geraden B Eckenabschnitt C Zentriwinkel mit Drehsinn für Kreisbewegungen DA Winkelinkrement für zirkulare Punktmuster DS Schrittinkrement für lineare Punktmuster DX Weginkrement in X – Richtung DY Weginkrement in Y – Richtung GR Flächenpunktmuster VIS Datentechnik GmbH 2002

9 Demonstration zur Generierung eines Makros
Parameter/Variablen festlegen VIS Datentechnik GmbH 2002

10 Demonstration zur Generierung eines Makros
Eilgangfahrt zum Anschnitt Teileabmessung VIS Datentechnik GmbH 2002

11 Demonstration zur Generierung eines Makros
Anschnitt VIS Datentechnik GmbH 2002

12 Demonstration zur Generierung eines Makros
Fahren Tangente an Kreis VIS Datentechnik GmbH 2002

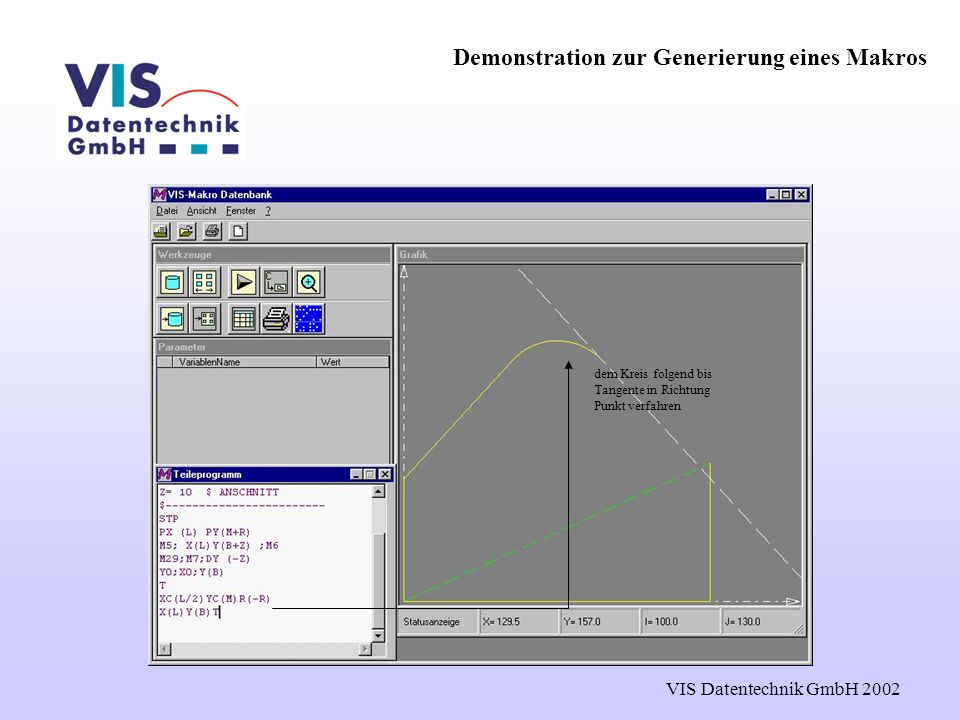

13 Demonstration zur Generierung eines Makros
dem Kreis folgend bis Tangente in Richtung Punkt verfahren VIS Datentechnik GmbH 2002

14 Demonstration zur Generierung eines Makros
Makro in Datenbank speichern Kontur schliessen Werkzeug ausschalten VIS Datentechnik GmbH 2002

15 Makro in Bilderkatalog ablegen
Gespeichertes Makro VIS Datentechnik GmbH 2002

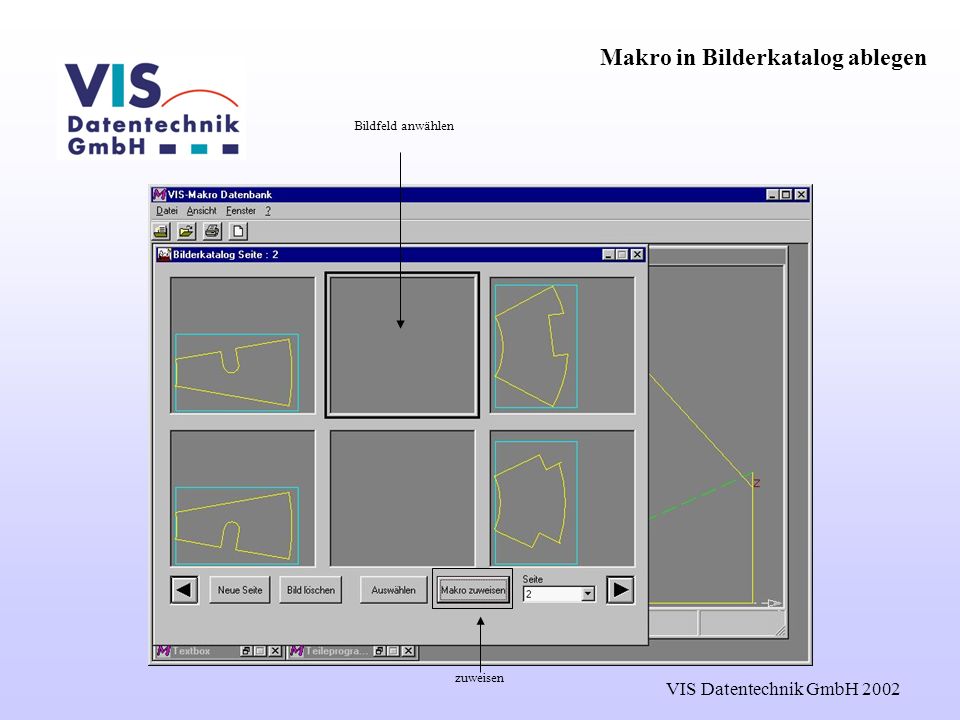

16 Makro in Bilderkatalog ablegen
Bildfeld anwählen zuweisen VIS Datentechnik GmbH 2002

17 Makro in Bilderkatalog ablegen
Feldzuweisung Makro selektieren VIS Datentechnik GmbH 2002

18 Makro in Bilderkatalog ablegen
Das parametrisierte Makro ist nun im Bilderkatalog abgelegt VIS Datentechnik GmbH 2002

19 Der einfachste Weg zu Ihren Gitterrost NC-Programmen !
VIS Makro Der einfachste Weg zu Ihren Gitterrost NC-Programmen ! VIS Datentechnik GmbH Wildstr. 8 D Darmstadt Telefon VIS Datentechnik GmbH 2002
