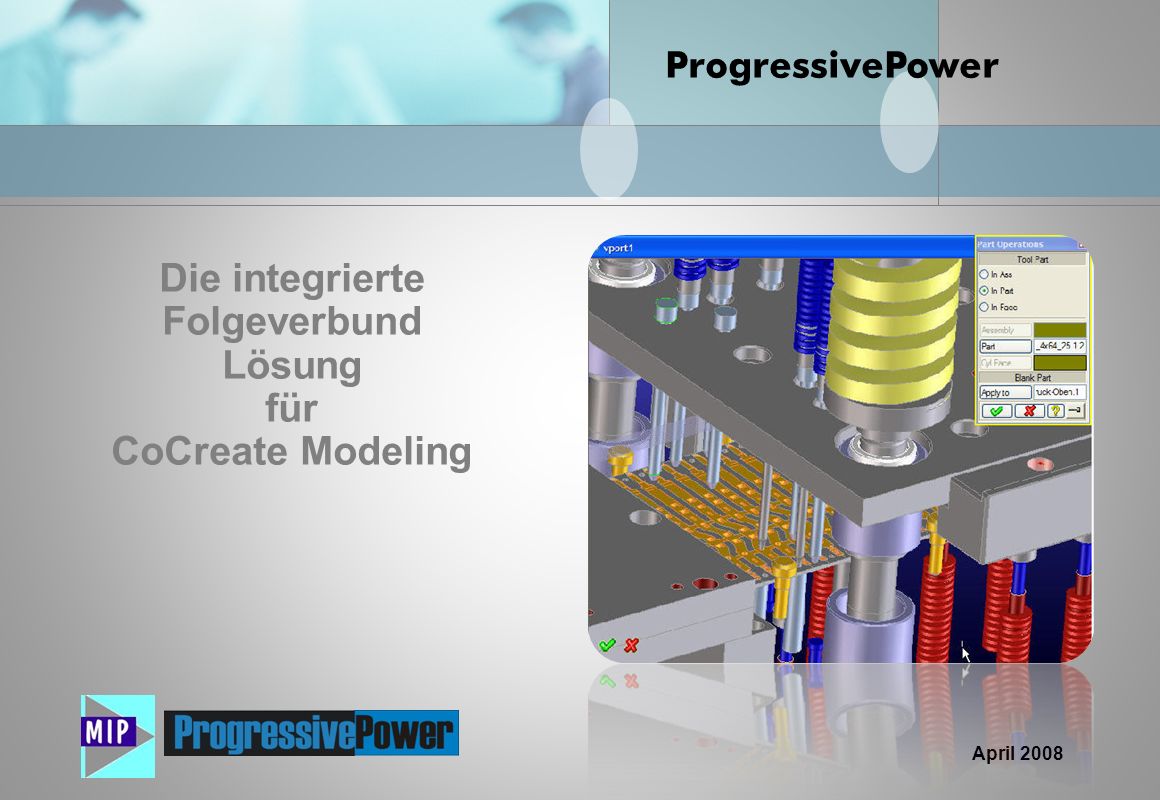

Die integrierte Folgeverbund Lösung für CoCreate Modeling
ProgressivePower Die integrierte Folgeverbund Lösung für CoCreate Modeling
2
Vom Blechteil zum kompletten Werkzeugaufbau
Stempelkonstruktion Normteile & Herstellerkataloge Streifenlayout Blechteil Werkzeugaufbau NC Anbindung Fertigungszeichnung
3
Hauptmerkmale Voll integriert in CoCreate Modeling
Schnelles Erzeugen von Streifenbildern Automatisches Erstellen von Werkzeugaufbau “Machining” konforme Bohrungen Reiche Bibliothek von Normteilen Erstellung von 2D Zeichnungen und Stücklisten Leichte Anbindung von Firmennormteilen Anbindung an PDM- und CAM Systeme
4
Produktstruktur - Module

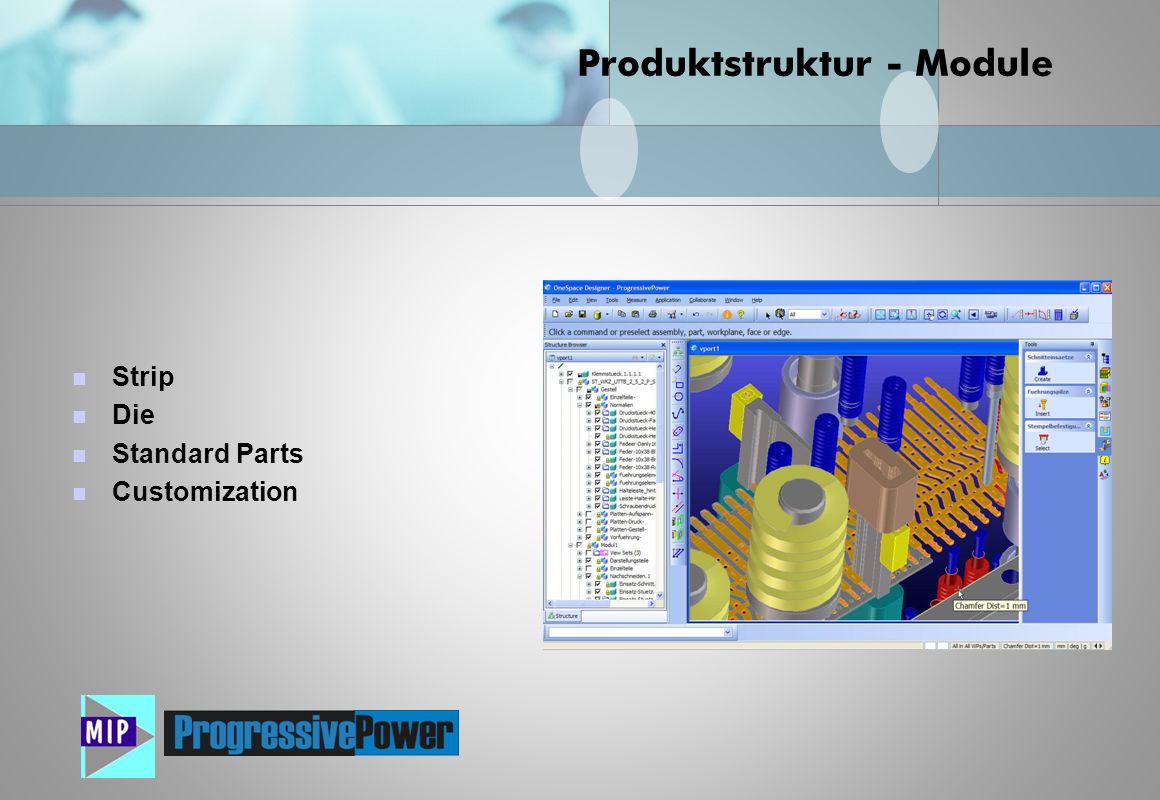

Strip Die Standard Parts Customization
5
Streifenkonstruktion
Berechnung des Platinenzuschnittes Automatische Featureerkennung an der Platine (Analyse des Teiles) Automatische Erstellung von Streifenlayout mit Stationen Plazierung von Stanzelementen auf das Streifenlayout Automatisches Ändern und Einfügen von Stationen 3D Simulation des Streifens
6
Prozesse am Streifenlayout
Biegen Richten Schneiden Praegen Leere Station
7
Einfache Definition von Stempeln
Im Streifen Layout wird die einfache Definition von Biege- oder Schneidstempel inklusive aller Materialschnitte unterstützt. im Dieset Modul können selbst ganze Stempeleinheiten (Stempel, Stempelaufnahme, Führungs- und Schneidbuchse) komplett eingebaut werden
8

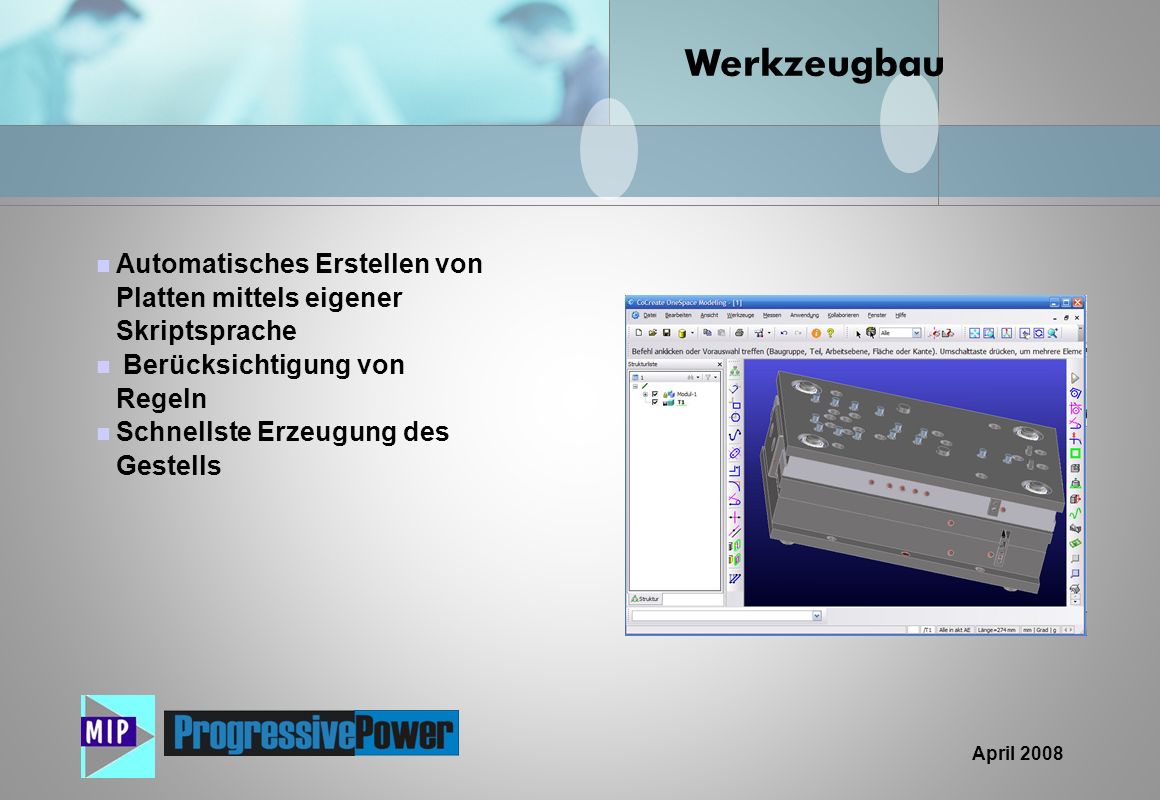

Werkzeugbau Automatisches Erstellen von Platten mittels eigener Skriptsprache Berücksichtigung von Regeln Schnellste Erzeugung des Gestells
9
Einbau von Normteilen Das komfortable Bibliotheksmanagement ermöglicht die problemlose Integration von firmenspezifischen Normalien Unterstützt das Laden von Modellen sowohl vom Filesystem als auch von PDM Systemen (WM oder MM) Einfache Positionierhilfe Automatisches Erzeugen von Machining Bohrungen
10
Dieset spezifische Normteile
Tiebar Fangeinheiten Führungspilze Klammerrn Streifenvorführung Halterungen Federn
11
Herstellerkataloge Kataloge und Normteile führender Hersteller sind verfügbar
12
Startlochbohrungen Startlochbohrungen fürs Drahterodieren können leicht erstellt werden Diese treten dann auch auf der Bohrtabelle und in der 2D Ansicht auf
13
Bohrtabelle Mit Hilfe von SolidGenius kann eine Bohrtabelle für die NC-Fertigung leicht erstellt werden Bohrtabellenformat ist benutzeranpassbar Machining Formelemente auch komplexer Form werden automatisch erkannt
14
Zeichnungserstellung
Automatische Erstellung von Fertigungszeichnungen
15

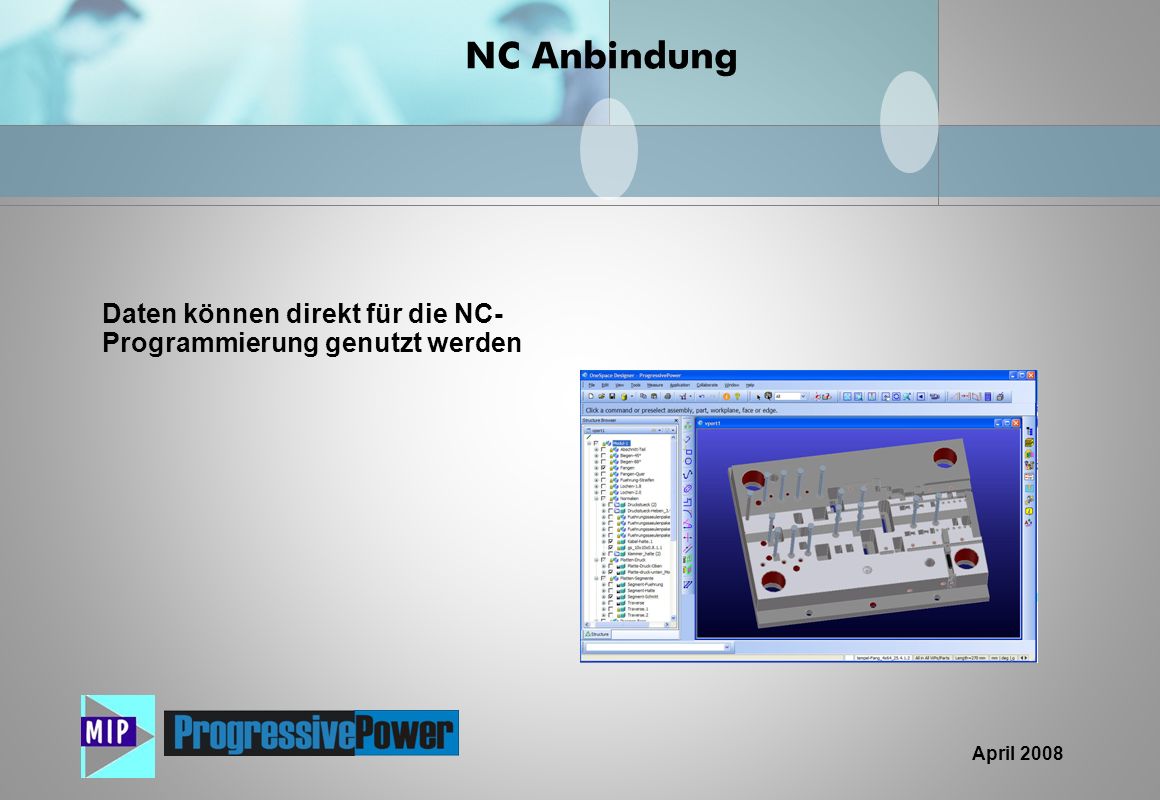

NC Anbindung Daten können direkt für die NC-Programmierung genutzt werden
16
Dienstleistungen Installation Anpassung Schulung Beratung Wartung
17
Andere Lösungen von MIP
ProgressivePower SpaceCable SpaceExtrusion SpacePipe SolidGenius OperationManager SolidGenius OperationManager SpaceExtrusion SpaceCable SpacePipe MIP Applikationen erweitern CoCreate Modeling zu einer durchgängigen Lösung, vom Entwurf bis zur Fertigung
