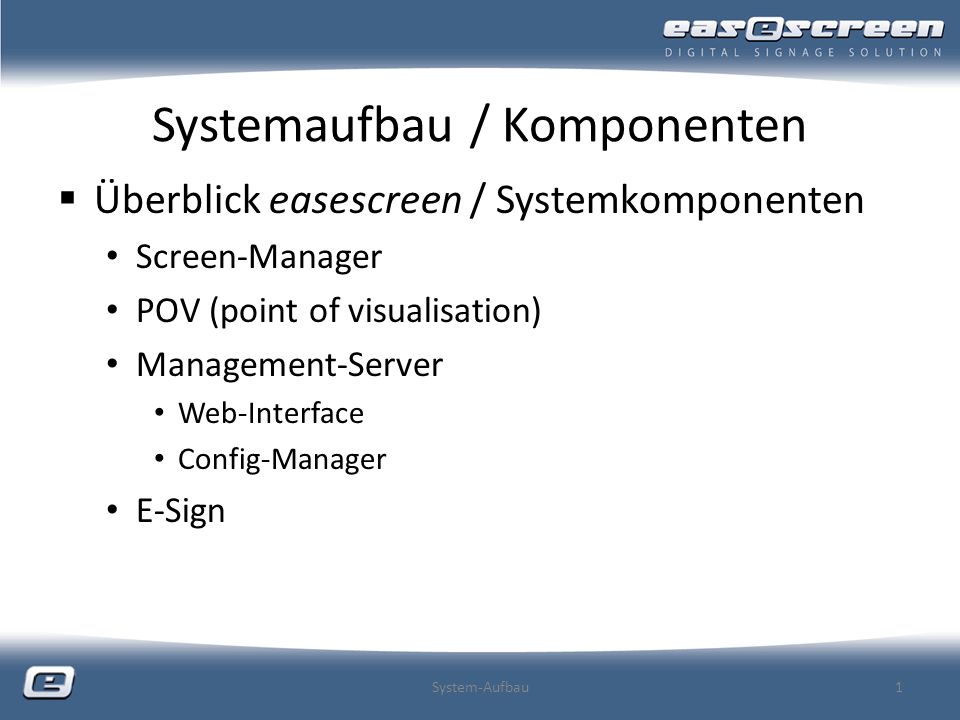

Überblick easescreen / Systemkomponenten Screen-Manager POV (point of visualisation) Management-Server Web-Interface Config-Manager E-Sign System-Aufbau

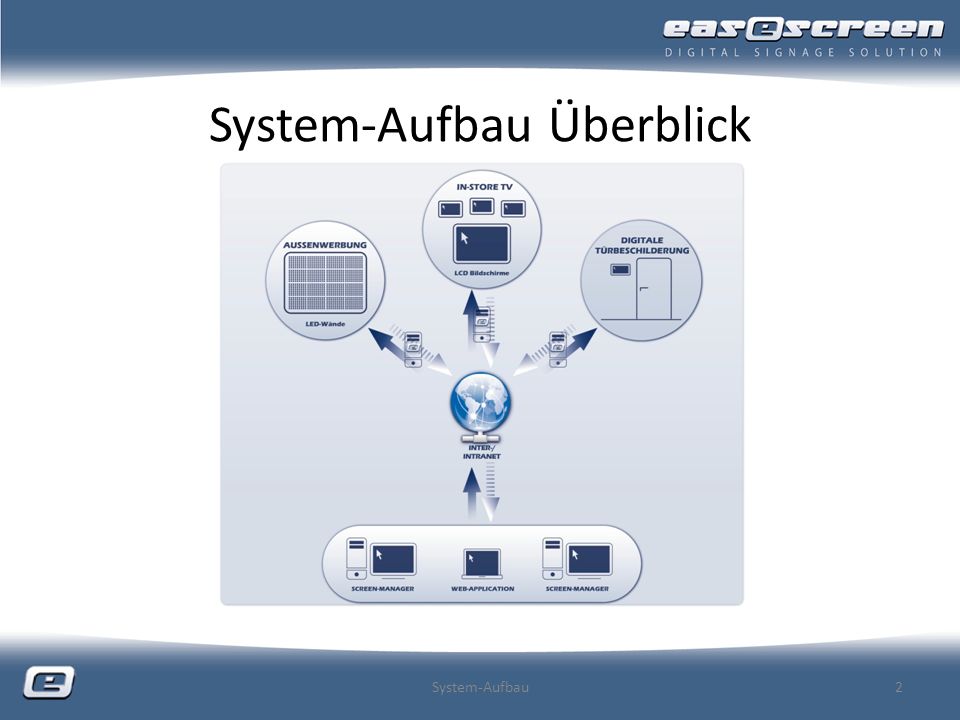

2 System-Aufbau Überblick

3 Übersicht Fortsetzung
Überblick Kommunikation Screen-Manager ↔ POV Screen-Manager ↔ MMS MMS ↔ POV Verwendete Protokolle SPSV-FTP (basiert entfernt auf FTP) HTTP (z.B. Status am POV, License-Request) DB-Zugriff (am MMS, Web-Interface, E-Sign) System-Aufbau

4 Screen-Manager GUI (Graphical User Interface)

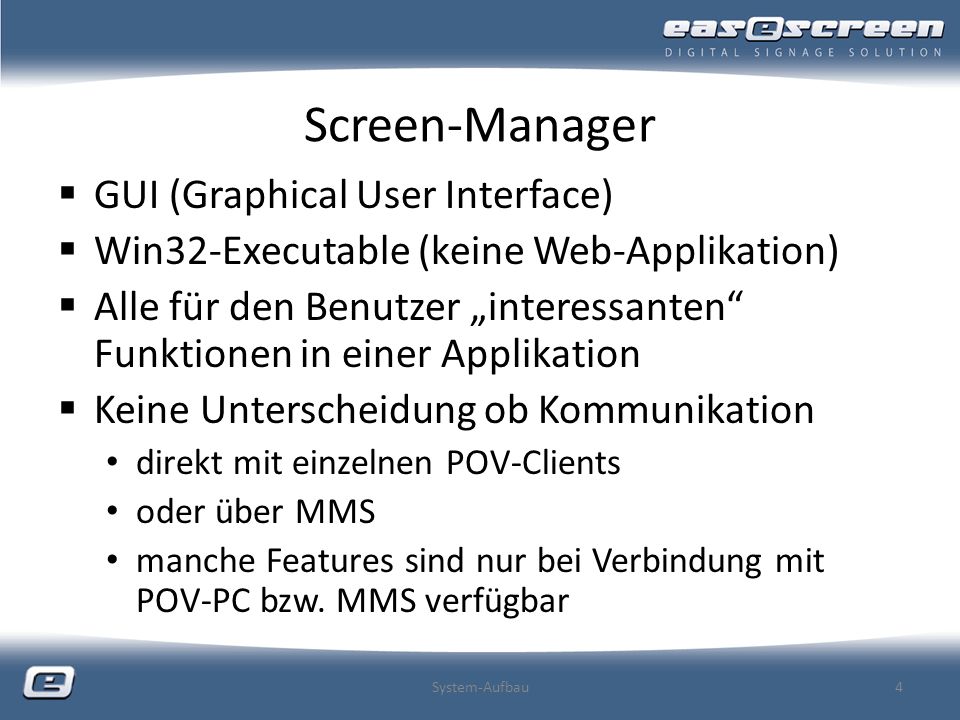

Win32-Executable (keine Web-Applikation) Alle für den Benutzer „interessanten“ Funktionen in einer Applikation Keine Unterscheidung ob Kommunikation direkt mit einzelnen POV-Clients oder über MMS manche Features sind nur bei Verbindung mit POV-PC bzw. MMS verfügbar System-Aufbau

5 POV Point of Visualization („Anzeigepunkt“) vgl. POI, POS etc.
2 Hauptkomponenten am POV-PC POV-Client POV-Watchdog Zusätzliche Komponenten POV-Updater License-Requester System-Aufbau

6 Management-Server („MMS“)
ist eine Win32 Service Application Kann auch auf POV-PC im „Hintergrund“ laufen Verwaltung aller Daten in Datenbank-File (alles außer Mediendateien) Verzeichnis-Baum am MMS-PC (Mediendateien) Konfiguration komplett über GUI Configuration-Manager System-Aufbau

7 Überblick Kommunikation
2 grundsätzlich mögliche Varianten ohne MMS: n Screen-Manager ← Netzwerk → n POV-PC(s) Lizenzvarianten: Standard Premium bei Basic nur gegen Aufpreis 1 Screen-Manager ← Netzwerk → n POV-PC(s) 1 Screen-Manager ← Lokaler-PC → 1 POV-PC System-Aufbau

8 Überblick Kommunikation
mit MMS n Screen-Manager ← MMS → n POV-PC(s) System-Aufbau

9 Kommunikation Kommunikation zwischen easescreen „Protokoll“
Screen-Manager ↔ POV Screen-Manager ↔ MMS und MMS ↔ POV weitestgehend identisch (gleiche Protokolle, Ports usw.) easescreen „Protokoll“ TCP mit Standard-Port: 20000 entfernt verwandt mit FTP Server läuft am POV-Client deshalb kann der POV-Client jederzeit kontaktiert werden „Single-Port Passive-FTP“, nur Kommunikation über Port ( bei MMS) – alle Verbindungen zum POV-PC Username/Passwort verschlüsselt Ablaufpläne / Verwaltungsdaten komprimiert (nicht lesbar) Medien-Daten „im Klartext“ System-Aufbau
