Präsentation zum Thema: "© copyright 1999 DEHN + SÖHNE UE Überspannungsschutz - energietechnisches Netz ZURÜCK."—  Präsentation transkript:

1

2 © copyright 1999 DEHN + SÖHNE UE Überspannungsschutz - energietechnisches Netz ZURÜCK

3 © copyright 1999 DEHN + SÖHNE UE EMV orientiertes Blitz-Schutzzonen-Konzept LEMP Zwischenboden BSZ 2 BSZ 3 BSZ 0 A BSZ 1 energie- technisches Netz informations- technisches Netz energietechn. Netz ü ü üü Ring-Potential- ausgleichsschiene Raumschirm Fundamenterder Stahlarmierung Blitzschutz-Potentialausgleich Blitzstrom-Ableiter ü örtlicher Potentialausgleich Überspannungs-Ableiter Fangeinrichtung BSZ 0 B M ü ü ü ü Kamera Lampe Steck- dose "Blitzkugel" Radius 20 m BSZ 0 B LEMP Lüftung S659_a 659.ppt / / OB BSZ 0 B BSZ 1 BSZ 2 SEMP ü ü

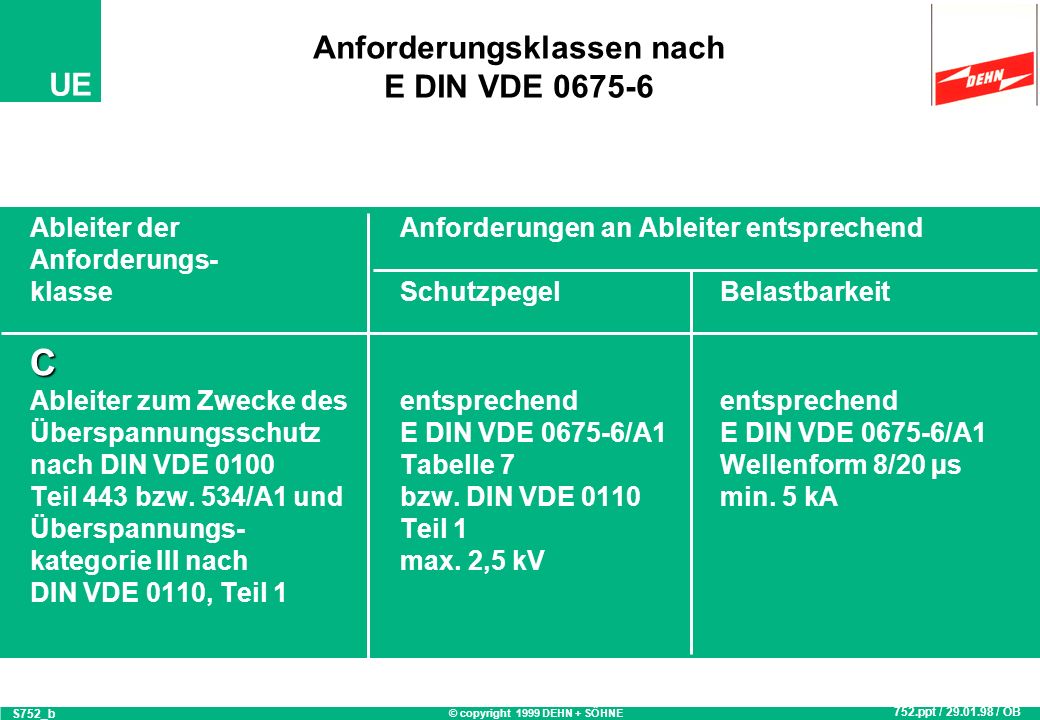

4 © copyright 1999 DEHN + SÖHNE UE Ableiter derAnforderungen an Ableiter entsprechend Anforderungs- klasseSchutzpegelBelastbarkeit C C Ableiter zum Zwecke desentsprechendentsprechend ÜberspannungsschutzE DIN VDE /A1E DIN VDE /A1 nach DIN VDE 0100 Tabelle 7Wellenform 8/20 µs Teil 443 bzw. 534/A1 undbzw. DIN VDE 0110 min. 5 kA Überspannungs- Teil 1 kategorie III nach max. 2,5 kV DIN VDE 0110, Teil 1 S752_b Anforderungsklassen nach E DIN VDE ppt / / OB

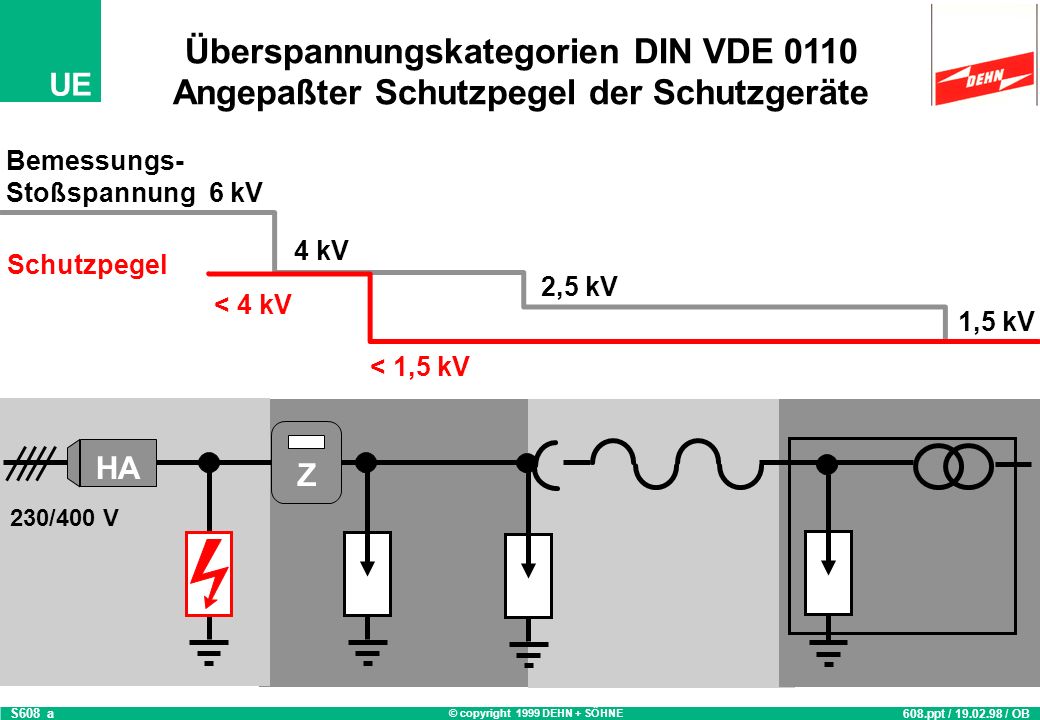

5 © copyright 1999 DEHN + SÖHNE UE S608_a 608.ppt / / OB Überspannungskategorien DIN VDE 0110 Angepaßter Schutzpegel der Schutzgeräte HA Z 230/400 V Bemessungs- Stoßspannung 6 kV 4 kV 2,5 kV 1,5 kV Schutzpegel < 4 kV < 1,5 kV

6 © copyright 1999 DEHN + SÖHNE UE Koordinierter Netzschutz im TN-C-S System in Anlehnung an DIN VDE 0110 L1 L2 L3 PEN DEHNport DEHNbloc DEHNb.NH 63A N PE L1 L2 L3 N PE Abstand min. 15m UV PAS DEHNguard DEHNguard T VNH S c.ppt / / OB Z

7 © copyright 1999 DEHN + SÖHNE UE Überspannungs-Ableiter Anforderungsklasse C E DIN VDE 0675 Teil 6 + 6/A1 leistungsstarker Varistor-Ableiter Schutzpegel bei I sn < 1,5 kV Ableitvermögen 1polig 15 kA (8/20) Multifunktions-Anschlußklemme für Draht und Kammschiene Vorsicherung 125 A gL/gG DEHNguard ® T auswechselbarer Varistor Optional mit FM-Kontakt potentialfreier Wechsler Red Line DEHNguard ® / DEHNguard ® T S ppt / / OB

8 © copyright 1999 DEHN + SÖHNE UE DEHNguard ® 275 U / I Varistorkennlinie (A) U (V) S ppt / / OB

9 © copyright 1999 DEHN + SÖHNE UE

10 © copyright 1999 DEHN + SÖHNE UE DEHNguard ® 275 im TN-S-System 1902.ppt / / CG S1902

11 © copyright 1999 DEHN + SÖHNE UE Überspannungs-Ableiter Anforderungsklasse C E DIN VDE 0675 Teil 6 + 6/A1 leistungsstarker Varistor-Ableiter Schutzpegel bei I sn < 1,2 kV Ableitvermögen 1polig 10 kA (8/20) integrierte Vorsicherung keine zusätzliche Vorsicherung notwendig kostengünstiger Ableitereinsatz einsetzbar in NH-Sicherungsunterteile der Größe 00 der ideale Partner für die Industrieanlage wirtschaftlich einsetzbar für alle Netzformen Red Line VNH 280 S ppt / / OB

12 © copyright 1999 DEHN + SÖHNE UE Überspannungs-Ableiter DEHNguard ® Anschluß im TN - S - System 889-c.ppt / / CG S889 L1 L2 L3 N PE F1 F2 F3 F4 F6F5 Erdungsquerschnitt min. wie Zuleitung Anschlußquerschnitt min. wie Zuleitung max. 35 mm² Anschlußmöglichkeit 35 mm² mehrdrähtig 25 mm² feindrähtig F4 - F6 125 A gL nur erforderlich, wenn F1 - F3 > 125 A gL

13 © copyright 1999 DEHN + SÖHNE UE energetische Koordination Blitzstrom-Ableiter / Überspannungs-Ableiter 1004-c.ppt / / OB S1004 L1 L2 L3 N Blitzstrom-Ableiter DEHNport ® Maxi Überspannungs-Ableiter DEHNguard ® Leitungslänge 5 m* * 15 m bei PE-Leiter im Kabel

14 © copyright 1999 DEHN + SÖHNE UE Nenninduktivität 15 µH sichere energetische Koordination zwischen Blitzstrom- und Überspannungs-Ableiter Nennstrom 35 A Einsatz in kompakten Anlagen, z. B. Mobilfunksystemen, Pumpenhäusern usw., und im Einfamilienhaus Einfache Montage Verdrahtung mit handelsüblichen Kammschienen Multifunktionsanschlußklemmen für gleichzeitigen Anschluß von Drähten und Kammschienen Red Line Entkopplungsspule DEHNbridge 35 A S ppt / / OB

15 © copyright 1999 DEHN + SÖHNE UE Nenninduktivität 15 µH sichere energetische Koordination zwischen Blitzstrom- und Überspannungs-Ableiter Nennstrom 63 A Einfache Montage Verdrahtung mit handelsüblichen Kammschienen Multifunktionsanschlußklemmen für gleichzeitigen Anschluß von Drähten und Kammschienen Red Line Entkopplungsspule DEHNbridge 63 A S ppt / / OB

16 © copyright 1999 DEHN + SÖHNE UE Blitzstromtragfähiger Überspannungsschutz DEHNport-DEHNbridge-DEHNguard 980.ppt / / OB S980_b Aufbaubild DEHN- port Maxi DEHN- guard DEHNbridge Schaltbild Entkopplungsspule Blitz- strom- Ableiter Über- spann- ungs- Ableiter

17 © copyright 1999 DEHN + SÖHNE UE Blitzstromtragfähiger Überspannungsschutz DEHNport-DEHNbridge-DEHNguard 980.ppt / / CG S980_a L1 L2 L3 PEN L1` L2` L3` PEN` Netzform: TN-C-System

18 © copyright 1999 DEHN + SÖHNE UE 1972.ppt / / OB S ,0 Blitzstrom-Ableiter DEHNbloc ® /3 mit Entkopplungsdrossel DEHNbridge 35A DEHN bridge DEHN bridge DEHN bridge DEHN guard DEHN guard DEHN guard Blitzstrom-Ableiter DEHNbloc ® /3 Entkopplungsspule DEHNbridge ® Überspannungs-Ableiter DEHNguard ®

19 © copyright 1999 DEHN + SÖHNE UE Ableiter derAnforderungen an Ableiter entsprechend Anforderungs- klasseSchutzpegelBelastbarkeit D D Ableiter zum ortsver-entsprechendentsprechend änderlichen Einsatz an E DIN VDE /A1E DIN VDE /A1 Steckdosen nachTabelle 7 bzw.Wellenform 8/20 µs DIN VDE /A1 DIN VDE 0110, min. 1,5 kA bzw.Teil 1 Überspannungs-min. 1,5 kV kategorie II nach DIN VDE 0110, Teil 1 S752_c Anforderungsklassen nach E DIN VDE ppt / / OB

20 © copyright 1999 DEHN + SÖHNE UE Koordinierter Netzschutz im TN-C-S System in Anlehnung an DIN VDE 0110 L1 L2 L3 PEN DEHNport DEHNbloc DEHNb.NH 63A N PE L1 L2 L3 N PE Abstand min. 15m NM DK 280 NSM-Protector S-Protector SF-Protector SFL-Protector UV PAS DEHNguard DEHNguard T VNH S c.ppt / / CG Z. Abstand min. 5m

21 © copyright 1999 DEHN + SÖHNE UE Überspannungs-Ableiter mit Entstörfilter Reihen-Einbaugerät mit Ein- und Ausgangsklemmen aufschnappbar auf Hutprofilschiene Nennstrom 3 A Entstörfilter hoher HF-Dämpfungswert > 80 dB (1 MHz) Funktionsanzeige optisch durch Glimmlampe potentialfreier FM-Kontakt Red Line SPS-Protector S ppt / / OB

22 © copyright 1999 DEHN + SÖHNE UE Red Line DEHNrail Überspannungs-Ableiter Anforderungsklasse D E DIN VDE 0675 Teil 6 + 6/A1 optimierter Schutzpegel zwischen allen Adern hohes Ableitvermögen Praxisorientierte Typenvielfalt Nennspannungen U N V Nennstrom I N 16 A Hutschienenmontage Mehrfach-Signalisierung Optische Betriebs- / Defektanzeige potentialfreier Fernmeldekontakt als Öffner 1946.ppt / / OB S1946_a

23 © copyright 1999 DEHN + SÖHNE UE Red Line DEHNrail 230/3N FML Überspannungs-Ableiter Anforderungsklasse D E DIN VDE 0675 Teil 6 + 6/A1 optimierter Schutzpegel zwischen allen Adern Drehstromanschlüsse gut geschützt Nennspannungen U N 230 V Nennstrom I N 16 A Mehrfach-Signalisierung Optische Betriebs- / Defektanzeige potentialfreier Fernmeldekontakt als Öffner Artikel - Nummer: Listenpreis (P1´99):DM ppt / / OB S1946_c

24 © copyright 1999 DEHN + SÖHNE UE Red Line DEHNrail S1946_b 1946.ppt / / OB

25 © copyright 1999 DEHN + SÖHNE UE Red Line NSM-Protector Überspannungs-Ableiter Anforderungsklasse D E DIN VDE 0675 Teil 6 + 6/A1 optimierter Schutzpegel zwischen allen Adern hohes Ableitvermögen Vier Ausführungen für das DELTA-Schalterprogramm titanweiß, silber, anthrazit, elektroweiß Optische Funktions-/ Defektanzeige Daueranzeige der Netzverfügbarkeit keine Netzabschaltung der Endverbraucher 1949.ppt / / OB S1949

26 © copyright 1999 DEHN + SÖHNE UE Prinzipschaltbild NM DK 280 Steckdose geschützt LLNNLLNN PE N L PE N L max. 16 A gL S ppt / / OB Defektanzeige

27 © copyright 1999 DEHN + SÖHNE UE NM DK 280 Einbaubeispiel S1570a 1570.ppt / / OB

28 © copyright 1999 DEHN + SÖHNE UE NM DK 280 Abdeckung nach DIN (ø 22,5 mm) S1570b 1570.ppt / / OB

29 © copyright 1999 DEHN + SÖHNE UE Red Line DEHNflex A Überspannungs-Ableiter Anforderungsklasse D E DIN VDE 0675 Teil 6 + 6/A1 optimierter Schutzpegel zwischen allen Adern hohes Ableitvermögen DEHNflex A Einsatz in beliebigen Kabelkanalsystemen oder Unterputzdosen Akustische Defektanzeige keine Netzabschaltung der Endverbraucher A 1948.ppt / / OBS1948

30 © copyright 1999 DEHN + SÖHNE UE Red Line ÜS-Modul STC Überspannungs-Ableiter Anforderungsklasse D E DIN VDE 0675 Teil 6 + 6/A1 optimierter Schutzpegel zwischen allen Adern Paßt in jede Unterputz-Schalterdose Einsatz in Standard-Unterputzdosen hinter der vorhandenen Steckdose Gute Nachrüstmöglichkeit Akustische Defektanzeige keine Netzabschaltung der Endverbraucher Artikel - Nummer: Listenpreis (P1 ´99): DM ppt / / OB S1947

31 © copyright 1999 DEHN + SÖHNE UE S-Protector Überspannungsschutz-Adapter Anforderungsklasse D Nennstrom 16 A optische Betriebs- und Überlastungsanzeige SF-Protector Überspannungsschutz-Adapter Anforderungsklasse D mit Entstörfilter Nennstrom 4 A optische Betriebs- und Überlastungsanzeige Preiswerter Überspannungsschutz energetisch koordinierbar Red Line S- + SF-Protector S ppt / / SL

32 © copyright 1999 DEHN + SÖHNE UE Anwendung S-Protector 1904.ppt / / CG S190 4

33 © copyright 1999 DEHN + SÖHNE UE Überspannungsschutz-Steckdosenleiste mit Entstörfilter 5 Ausgangssteckdosen - ideal für den Etagenverteiler und Arbeitsplatz Praxisgerecht Nennstrom 16A zentraler Netzschalter mit Betriebsanzeige rote Melde-Glimmlampe bei Überlastung Red Line SFL-Protector S ppt / / OB

34 © copyright 1999 DEHN + SÖHNE UE Red Line DEHNbloc + DEHNguard im TN-C System 1363.ppt / / CG L1L1 L2L2 L3L3 PE N L L N N HA HAUPTVERTEILUNGUNTERVERTEILUNG PAS 16 mm 2 1phasig 100 A ca. 15 m ca. 5 m 16 mm 2 S1363 L1L1 L2L2 L3L3 PEN

35 © copyright 1999 DEHN + SÖHNE UE HAK HAK TV-Protector Überspannungsschutz eines Fernsehgerätes 352.ppt / / OB S352 kWh L N PE vom EVU Verteilung TV-Protector Antennenzuleitung Erdungsleitung InduktionsschleifeInduktionsschleife

36 © copyright 1999 DEHN + SÖHNE UE Überspannungsschutz-Adapter Anforderungsklasse D Nennstrom 16 A Ableitvermögen 3 kA (8/20) optische Netzspannungs- und Defektanzeige Kombinierter Schutz für Netz- und Antenneneingang Überspannungsschutz für SAT-, TV-, Video- und Rundfunkgeräte Geprüfte Sicherheit GS-Zeichen für sichere Anwendung energetisch koordinierbar Red Line TV-Protector S ppt / /OB

37 © copyright 1999 DEHN + SÖHNE UE Überspannungsschutz für Satelliten und terrestische Empfangs-Antennen Anlagen 829.ppt / / OB S829 TV-Protector P120 R TV TV-Gerät Satelliten Receiver Koaxverbinder

38 © copyright 1999 DEHN + SÖHNE UE Überspannungsschutz für BK Hausverstärker 897-c.ppt / / SL S897 HÜP Haus- verstärker PAS Ableiter zu empfehlen Überspannungsschutzgerät Typ KAZ 10 Art.-Nr NSM-Protector Art.-Nr ÜBERSPANNUNGSSCHUTZ INOUT KAZ 10

39 © copyright 1999 DEHN + SÖHNE UE Technische Daten: KAZ 10 Nennableitstoßstrom (8/20) (Ader/Schirm)1,5 kA Grenzableitstoßstrom (8/20) (Ader/Schirm)3,5 kA Schutzpegel bei i sn (Ader/Schirm)< 350 V Überspannungsfeinschutz KAZ ppt / OB S896_a Feinschutzgerät für Geräte (z.B. Antennenverstärker) im koaxialen 75 -System von Antennenanlagen BK- und Satelliten-Empfangsanlagen

40 © copyright 1999 DEHN + SÖHNE UE Überspannungsfeinschutz KAZ 10 Übertragungsbereich MHz 4-47MHz47-862MHz MHz (kW)(UKW)(Satellit) Einfügungsdämpfung 1,5 dB 1,0 dB 1,5 dB Rückflußdämpfung 18-1 dB/Oktave Schirmdämpfung 75 dB 55 dB Zulässige Fernspeisungbis 65 V-/~ / 4A Anschlüsse für Koaxialkabel2 Kabelklemmen für - Innenleiter 0,4... 1,1 mm Ø - Schirm 4,5... 5,8 mm Ø ErdungAnschlußklemme mm² PostzulassungBZT: K D Abmessungen 88 x 75 x 32 mm S896_b 896.ppt / OB

41 © copyright 1999 DEHN + SÖHNE UE Datenfernübertragung ISDN Basisanschluß TELEKOM TEILNEHMER a/b APL NTBA U k 0 S0S0 BLITZDUCTOR ® CT BD 1527.ppt / / OB S1527 ÜGKF/RJ45 ISDN S 0 Energieversorgung z.B. SF-Protector Energieversorgung z.B. SF-Protector

42 © copyright 1999 DEHN + SÖHNE UE Überspannungsschutz-Adapter mit geschirmten RJ45 Buchsen zum Endgeräteschutz Einsatz für TELEKOM Schnittstelle ISDN S 0 mit Fernspeisung bis 40 V- Spezielle Schutzschaltung für die Adernpaare 5/4 und 3/6 Querspannungsschutz zwischen den Adernpaaren hohes Ableitvermögen von 2,5 kA (8/20) Ader / Ader und Ader / Erde 1959.ppt / / CG Yellow Line ÜGKF / RJ45 ISDN S 0 S1959

43 © copyright 1999 DEHN + SÖHNE UE Überspannungsschutzbox für ISDN-Anlagen LED-Statusanzeige zeigt den störungsfreien Betrieb an Übertragungsrate bis 2 Mbit/s Verteilerfunktion zum Anschluß von zwei Endgeräten Erdungsverbindung über Flachstecker Einfache Aufputzmontage IP20 Artikel - Nummer: Listenpreis (P1 ´99)DM Yellow Line DEHNlink ISDN / I S ppt / / SM

44 © copyright 1999 DEHN + SÖHNE UE Datenfernübertragung ISDN Basisanschluß TELEKOM TEILNEHMER a/b APL TK-Anlage NTBA U k 0 S0S0 BLITZDUCTOR ® CT BD 1527.ppt / / OB S1527_a DSM-2-RJ45 ISDN S 0 ÜGKF/RJ45 ISDN S 0 ISDN-Card Energieversorgung z.B. SF-Protector Energieversorgung z.B. SF-Protector

45 © copyright 1999 DEHN + SÖHNE UE DSM-2xRJ45-S O / ISDN S ppt / / OB

46 © copyright 1999 DEHN + SÖHNE UE Datenfernübertragung ISDN Basisanschluß TELEKOM TEILNEHMER a/b APL TK-Anlage NTBA U k 0 S0S0 BLITZDUCTOR ® CT BD 1527.ppt / / OB S1527_b DSM-2-RJ45 ISDN S 0 ÜGKF/RJ45 ISDN S 0 ISDN-Card Energieversorgung z.B. SF-Protector Energieversorgung z.B. SF-Protector ISDN-Protector

47 © copyright 1999 DEHN + SÖHNE UE Yellow Line ISDN-Protector Überspannungsschutz-Adapter Anforderungsklasse D Nennstrom 16 A Ableitvermögen 3 kA (8/20) optische Netzspannungs- und Defektanzeige Kombinierter Schutz für Netz- und ISDN S 0 -Bus 2 Ausgangsbuchsen zum Anschluß von von zwei Endgeräten Geprüfte Sicherheit GS-Zeichen für sichere Anwendung energetisch koordinierbar S ppt / / OB
