1 TOP - Graviersystem TOP: GRAVIERSYSTEM

2 TOP - Graviersystem ABTEILUNGEN Hardware: Schottmüller, Marcel Meyer, Manuela Treiber, Patrick Mayer, Sven Software: Gafner, Sven Herrmann, Marco Huditz, Andreas Hettenbach, Daniel Dokumentati on: Lanner, Tobias Bauer, Fabian Roth, Yvonne Leitung: Prof. Dr.-Ing. P. Weber

3 TOP - Graviersystem AUFGABENSTELLUNG Unsere Aufgabe war das Konstruieren und Fertigen eines Prototyps zum automatisierten Gravieren mit einem Hand- Elektroschleifer. Diese Idee entstand dadurch, dass das Gravieren mit einem Hand-Elektroschleifer zwar prinzipiell möglich, für den interessierten Laien und semiprofessionellen Graveur allerdings zu ungenau ist. Außerdem lassen sich Schriftzeichen hiermit schlecht reproduzieren. Auf dem Markt gibt es bisher noch keine entsprechende Alternative, die hierfür geeignet wäre.

4 TOP - Graviersystem HARDWARE: KOPF Höhenverstellbare Halterung des Handschleifers mittels: Servo Zahnrad Zahnstange

5 TOP - Graviersystem HARDWARE: PORTAL Schrittmotor (in y– Richtung) Kugelhülsen-Führung optische Endlagenerkennung

6 TOP - Graviersystem HARDWARE: GESTELL Schrittmotor (in x–Richtung) Bewegung über Zahnradsystem optische Endlagenerkennung

7 TOP - Graviersystem HARDWARE: TISCH Materialaufnahme Einspannmöglichke it

8 TOP - Graviersystem SCHALTPLAN I 2 C-Ansteuerung Anschlüsse (VCC, etc) Motorsteuerung Lichtschranke

9 TOP - Graviersystem PLATINEN Flachbaugruppe mit......EURO_ I 2 C- Platine...VC C...IR- Schranke...Servo/Relai s...Motoren -OUT...Tastat ur

10 TOP - Graviersystem PLATINEN...VC C...Serv o...Treibe r...Motoren- IN...Motoren -OUT...Relai s...King Craft Flachbaugruppe mit...

11 TOP - Graviersystem SOFTWARE Ansteuerung: von Servo, Motor, Display, Lichtschranke Einlesen: über PC-Tastatur Erstellung:Schriftsatz Ausgabe:Zeichen (Display und Material) Implementierun g in C unter eigener Oberfläche

12 TOP - Graviersystem SCHRIFTSATZ int bR(int height, char Modus) // Modus 1 = Breite zurückgeben; Modus 2 = fräsen { if(Modus==2) { heben(); senken(); Vektorlinie(0,height,1,l); Vektorlinie(height/5,0,1,l); Elstart=`a`; Ellipse(height/4,height/4,3, l ); Elstart=`e`; Ellipse(height/4,height/4,2, l ); Vektorlinie(height/5,0,2l); Vektorlinie(height*9/20,height/2,4,s); heben(); } else if(Modus==1) return height*9/20; return 0; }

13 TOP - Graviersystem BEDIENUNGSANLEITUNG Voreinstellungen: Netzgerät einschalten Einstellungen definieren: Oberer Rand in mm Linker Rand in mm Fraestiefe in 1/10 mm eingeben (moeglich: 0,1-2mm) Servo auf Mitte fahren 1. Material einlegen >Taste 2. Fraeser von Hand justieren >Taste 3. MaterialmaBe eingeben: 4. Hoehe in mm eingeben Breite in mm eingeben

14 TOP - Graviersystem Betrieb: Graviersystem während des Betriebs nicht berühren – Verletzungsgefahr! BEDIENUNGSANLEITUNG F1 Texteingabe F2 Texteingabe ansehen 10. Schrifthoehe eingeben 11. Fraeser starten 12.

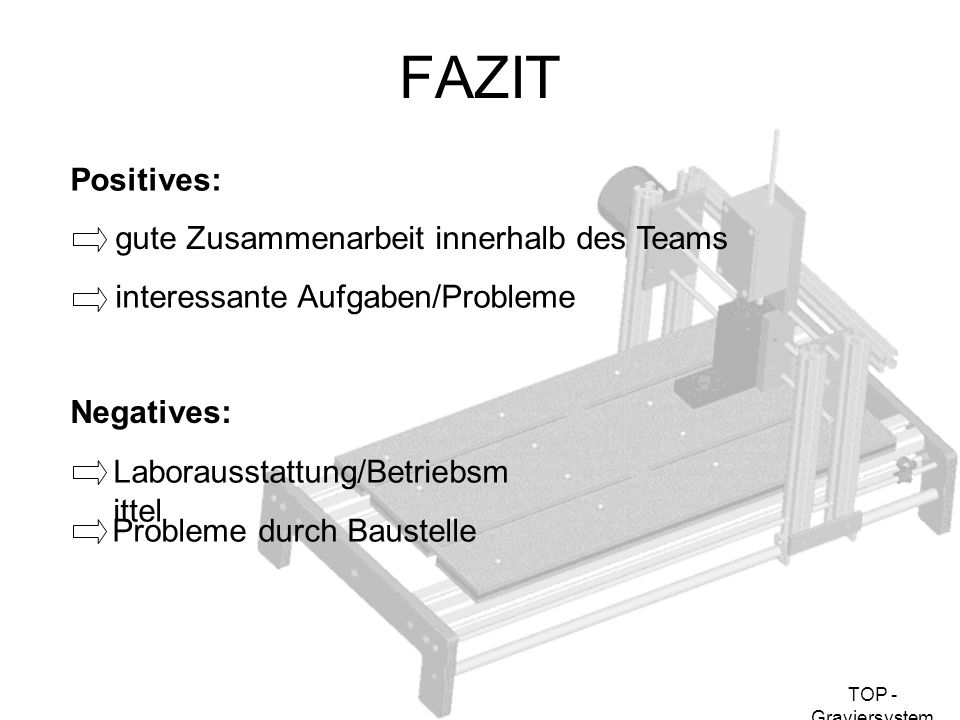

15 TOP - Graviersystem FAZIT interessante Aufgaben/Probleme Probleme durch Baustelle Positives: gute Zusammenarbeit innerhalb des Teams Laborausstattung/Betriebsm ittel Negatives:

16 TOP - Graviersystem UND JETZT: HUNGER, DURST & NE MUETZE SCHLAF
