1 Projektwoche 2013

2 Inhaltsverzeichnis Projektgruppe Idee und Informationsbeschaffung Arbeitsablauf Antrieb Problemstellung

3 Projektgruppe Betreuungslehrer: Fachlehrer Schöggl Projektleiter: Valentin Buchner Anzahl der Gruppenmitglieder: 5

4 Idee und Informationsbeschaffung Aufgabe in KÜ Umsetzung der Zeichnung in die Realität Vergleich mit echten Arbeitsplattformen Informationsbeschaffung: Internet, Werkstätten(verschiedene Bauarten und Antriebe)

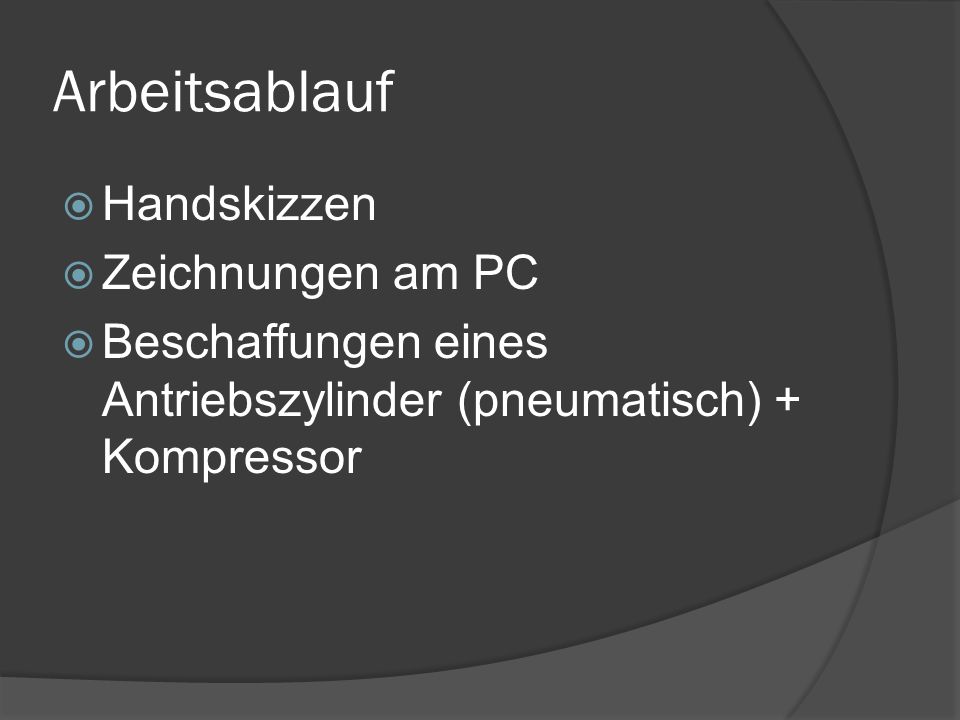

5 Arbeitsablauf Handskizzen Zeichnungen am PC Beschaffungen eines Antriebszylinder (pneumatisch) + Kompressor

6

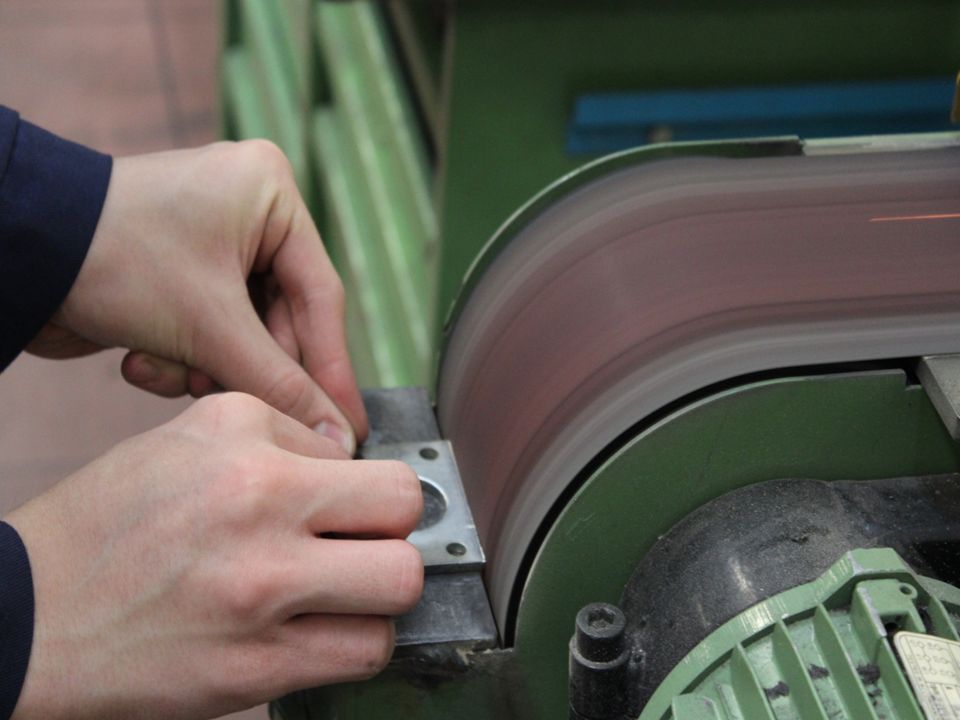

7 Arbeitsablauf Materialbeschaffung ( hauptsächlich Stahl und Aluminium) Konstruktion der Einzelteile Zusammenbauen der Teile zur Arbeitsplattform Lackierung

8

9

10

11

12 Antrieb Pneumatikzylinder ( Firma: FESTO, max. 13 bar): von der Schule zur Verfügung gestellt Kompressor ( max. 15 bar) von Gruppenmitglied Nur Zwei Stufen möglich ( da pneumatisch) Luftdruck ( 7-8 bar) wurde gedrosselt

13

14

15 Problemstellung Bewegung des Pneumatikzylinders gewährleisten Befestigung des Zylinders Die Einzelteile nach dem Zylinder richten

16 Danke für Ihre Aufmerksamkeit
