Jänner 2010PP_Homepage_Strahlenschutz_sbg_v01-1- Strahlenschutz – Messdienst in der Feuerwehr.

Ähnliche Präsentationen


Präsentation zum Thema: "Jänner 2010PP_Homepage_Strahlenschutz_sbg_v01-1- Strahlenschutz – Messdienst in der Feuerwehr."—  Präsentation transkript:

1 Jänner 2010PP_Homepage_Strahlenschutz_sbg_v01-1- Strahlenschutz – Messdienst in der Feuerwehr

2 PP_Homepage_Strahlenschutz_sbg_v01-2- Impressum: Dateiname: PP_Homepage_Strahlenschutz_sbg_v01 Stand:Jänner 2010 Erstellt von:Paul Karl Geprüft am: / Kr Freigegeben am: / Ne Jänner 2010

3 PP_Homepage_Strahlenschutz_sbg_v01-3- Arten der Strahlenquellen Umschlossener Strahler Strahlendes Material ist in einer Hülle eingeschlossen Keine Gefahr der Inkorporation Keine Gefahr der Kontamination Gefahr durch Strahlung Offener Strahler Strahlendes Material ohne besondere Hülle in fester, pulverisierter, flüssiger oder gasförmiger Form Gefahr der Inkorporation Gefahr der Kontamination Gefahr durch Strahlung Jänner 2010

4 PP_Homepage_Strahlenschutz_sbg_v01-4- MESSTECHNIK Jänner 2010

5 PP_Homepage_Strahlenschutz_sbg_v01-5- MESSGERÄTE: Die von der Feuerwehr verwendeten Geräte, sind sowohl Mess- als auch Warngeräte. Zur Ausrüstung jedes Strahlenschutzmannes gehören folgende Messgeräte: - TLD - Dosimeter - Dosisleistungsmessgerät MESSTECHNIK Jänner 2010

6 PP_Homepage_Strahlenschutz_sbg_v ) Thermolumineszenz - Dosimeter (TLD) Dieses Dosimeter ist nicht direkt anzeigend – aufgenommene Dosis ist unlöschbar. Das TLD ist nur ein persönliches Dosimeter und ist am Rumpf zu tragen. MESSTECHNIK Jänner 2010

7 PP_Homepage_Strahlenschutz_sbg_v ) DIXI-A, Digitales Personendosimeter Dixi-A ist ein numerisch anzeigendes und akustisch warnendes Personendosimeter (Alarmdosimeter). Es ermittelt die Gamma und Röntgendosis des Trägers und gibt diese auf einem LCD Display an (Anzeige in µSv). MESSTECHNIK Jänner 2010

8 PP_Homepage_Strahlenschutz_sbg_v01-8- ED-150 Digitales Personendosimeter Graetz Das ED-150 ist ein numerisch anzeigendes und akustisch warnendes Personendosimeter (Alarmdosimeter). Es ermittelt die Gamma- und Röntgendosis des Trägers und gibt diese auf einem LCD Display an (Anzeige in µSv). MESSTECHNIK Jänner 2010

9 PP_Homepage_Strahlenschutz_sbg_v ) Dosisleistungsmesser 6150 AD Der Dosisleistungsmesser 6150 AD ist ein tragbares, Batteriebetriebenes Strahlungsmess- und Nachweisgerät für Photonenstrahlung (Gamma- und Röntgenstrahlung). Als Detektor dient ein eingebautes Geiger-Müller-Zählrohr. Externe Sonden können angesteckt werden. MESSTECHNIK Jänner 2010

10 PP_Homepage_Strahlenschutz_sbg_v ) Kontaminationsmessgerät 6150 AD-K Das Kontaminationsmessgerät 6150 ADK dient zum Aufspüren von Kontaminationen an Personen (Kleidung, Hände, Schuhe) in der Umwelt, am Arbeitsplatz und an Geräten und Gegenständen. Es besteht aus der Kontaminationssonde 6150 AD-K und einem Messgerät 6150 AD. MESSTECHNIK Jänner 2010

11 PP_Homepage_Strahlenschutz_sbg_v Das dünne Zählrohrfenster ermöglicht den Nachweis von Alpha-, Beta-, und Gammastrahlung. Die hohe Empfindlichkeit des Detektors erlaubt Messungen der natürlichen Umgebungsstrahlung. Bereits nach einer Messdauer von wenigen Minuten sind 10 bis 20 prozentige Änderungen dieser Strahlung nachweisbar. Die Messung erfolgt in Impulse/sec. MESSTECHNIK Jänner 2010

12 PP_Homepage_Strahlenschutz_sbg_v ) Teletector 6150 AD-T Der Teletector 6150 AD-T besteht aus einem Dosisleistungsmesser 6150 AD und der Teletectorsonde 6150 AD-T. Die Teletectorsonde ist mit einem bis zu 4,25 m Gesamtlänge ausziehbaren Teleskop ausgerüstet. Am vorderen Ende des Teleskops befinden sich zwei Zählrohre. MESSTECHNIK Jänner 2010

13 PP_Homepage_Strahlenschutz_sbg_v MESSTECHNIK 5.) Teletector 6150 AD-T Messbereich: 0,5µSv/h-10Sv/h Jänner 2010

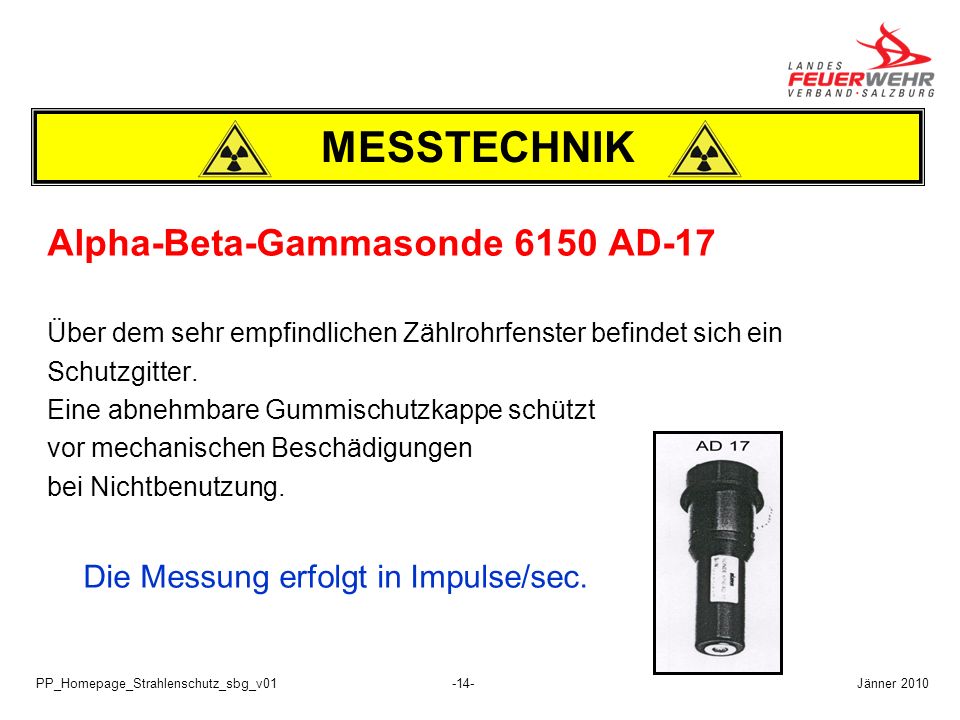

14 PP_Homepage_Strahlenschutz_sbg_v Alpha-Beta-Gammasonde 6150 AD-17 Über dem sehr empfindlichen Zählrohrfenster befindet sich ein Schutzgitter. Eine abnehmbare Gummischutzkappe schützt vor mechanischen Beschädigungen bei Nichtbenutzung. Die Messung erfolgt in Impulse/sec. MESSTECHNIK Jänner 2010

15 PP_Homepage_Strahlenschutz_sbg_v Gammasonde 6150 AD-15 Die Sonde dient zur Messung von Photonenstrahlung (Gamma- und Röntgenstrahlung) im Bereich von 0,1 mSv/h bis 10 Sv/h. MESSTECHNIK Jänner 2010
