29.03.2014Eine Umbauidee von Leopoldi1 Pimp my OF II Pimp my OF II Frästiefenverstellung nachrüsten Achtung !!! Alle Umbauten dürfen nur von qualifizierten.

Ähnliche Präsentationen


Präsentation zum Thema: "29.03.2014Eine Umbauidee von Leopoldi1 Pimp my OF II Pimp my OF II Frästiefenverstellung nachrüsten Achtung !!! Alle Umbauten dürfen nur von qualifizierten."—  Präsentation transkript:

1

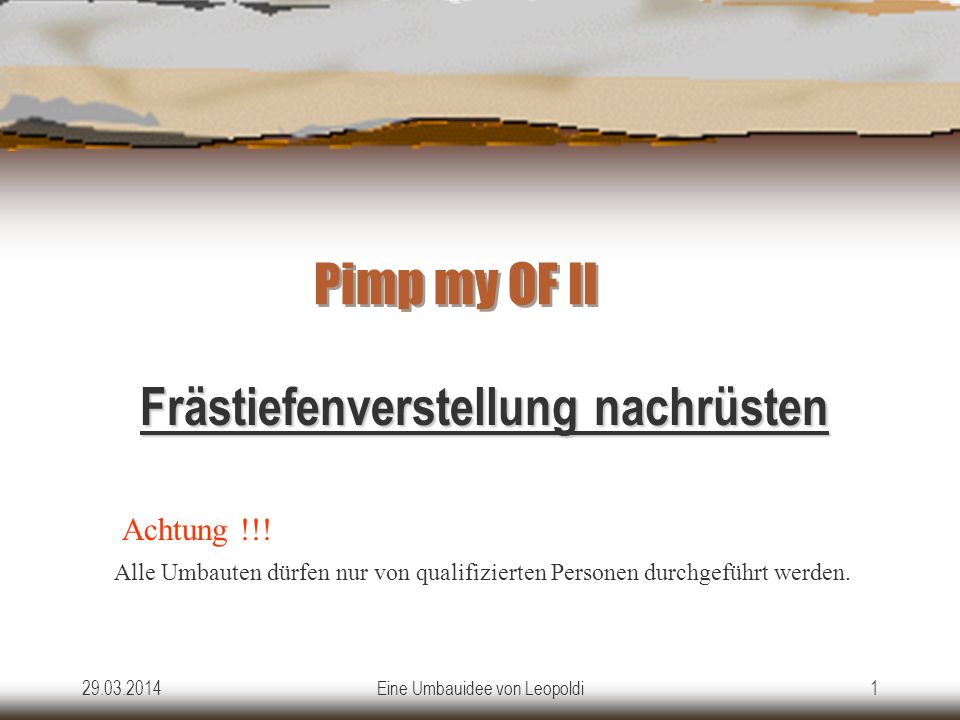

2 Eine Umbauidee von Leopoldi1 Pimp my OF II Pimp my OF II Frästiefenverstellung nachrüsten Achtung !!! Alle Umbauten dürfen nur von qualifizierten Personen durchgeführt werden.

3 Eine Umbauidee von Leopoldi2 Arbeitsweise OF = Oberfräse Beim Fingerzinken wird die Frästiefe gleich der Materialstärke eingestellt. Beim halbverdeckten Schwalbenschwanzfräsen wird die Frästiefe mittels beiliegender Schablone eingestellt. Fingerzinken und halbverdeckte Schwalbenschwanzverbindungen mit der Wolfcraft Zinkenfräse 4270 für OF´s fertigen:

4 Eine Umbauidee von Leopoldi3 Fräsbilder Upps! Zu tief gefräst Fräsungen Montiert und geschliffen

5 Eine Umbauidee von Leopoldi4 Das Problem und die Lösung An die Oberfräse wird eine Führungsplatte mit Hilfe eines Zentrierstiftes montiert. Diese Arbeit ist lästig und zeitaufwendig, so dass ich eine eine Dauerlösung mittels preiswerter Oberfräse realisieren möchte. Bei einer preiswerten OF wird die Frästiefe durch Drücken gegen eine recht stramme Federspannung durchgeführt. Zur Arretierung muss dann noch ein Feststellhebel betätigt werden. Für ein präzises Einstellen der Frästiefe extrem unbequem und ungenau! Folglich ist eine Höheneinstellung nachzurüsten. Psst: Für die Wolfcraft Zinkenfräse 4270 und die Budget OF zahlt man z.Z. bei der Praktiker- Rabattaktion zusammen rund 40+25= 65 !

6 Eine Umbauidee von Leopoldi5 Der Gesamtüberblick x x x x x x x Kunststoffplatte während der Bearbeitung entfernen. x Diese Teile werden nicht benötigt! Die Maschine wird mit dem gezeigten Zubehör geliefert!

7 Eine Umbauidee von Leopoldi6 Der fertige Umbau

8 Eine Umbauidee von Leopoldi7 Das benötigen wir Eine der mitgelieferten 8-mm Stangen wird, wie im Bild links gezeigt bearbeitet. Der Passstift x ist ein 6mm Blechstück ca. 10x30mm. Für die Stellmutter hilft nur Feilen und Schweißen Empfehlung: Alles zurechtfeilen; wenn alles passt ab zur Schlosserei zum Schweißen! Zusätzlich werden noch benötigt: -eine Federscheibe und eine Mutter M8 für die Montage. - Drehknopf mit M8-Gewinde (evtl. per Schraubenverbinder montieren ) Ohne Drehbank und Gewindeschneider geht´s aber auch: Alles M8: Gewindestange,Schraubenverbinder, Schraube mit Schaft. Dann muss man nur noch sägen und feilen. x <20mm

9 Eine Umbauidee von Leopoldi8 Einbaupassungen 1 Diese Stelle plan- bzw. etwas tiefer feilen. Die Bohrung der Selbstbau- Führungsmutter muss eng an der planen Stelle vorbeiführen!

10 Eine Umbauidee von Leopoldi9 Einbaupassungen 2 Für den Passstift die Bohrung etwas ausfeilen damit der Stift stramm sitzt. Auf 8mm aufbohren

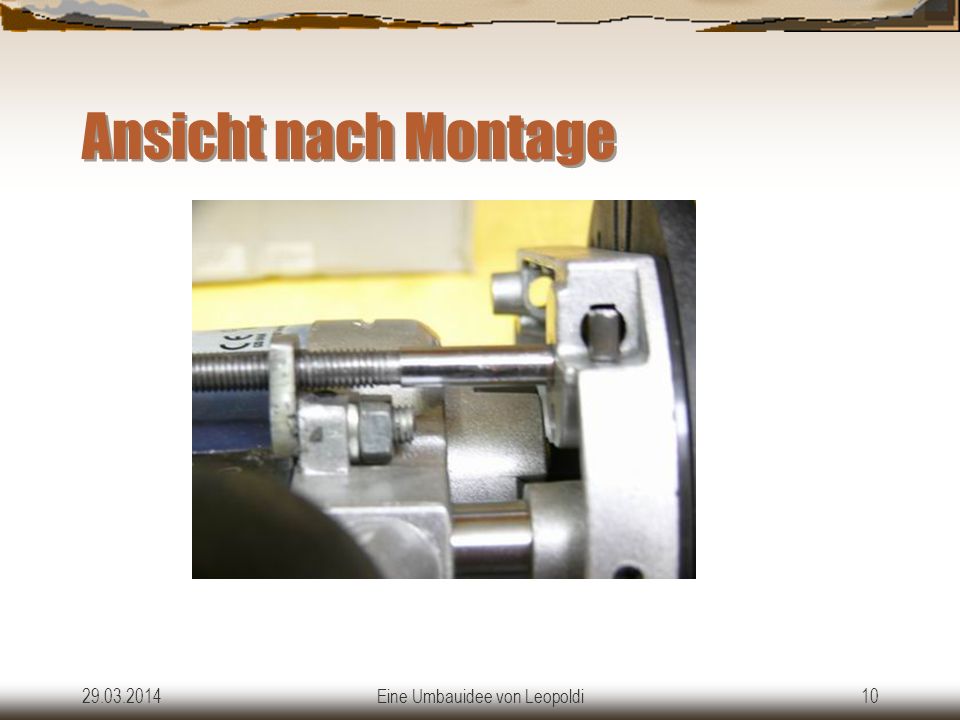

11 Eine Umbauidee von Leopoldi10 Ansicht nach Montage

12 Eine Umbauidee von Leopoldi11 Montierte Führungsplatte Führungsplatte nach Wolfcraftanleitung mit Zentrierstift montieren DAS WAR´S!

13 Eine Umbauidee von Leopoldi12 E N D E
