Module und Funktionen des IBE-Blechcenters

Präsentation zum Thema: "Module und Funktionen des IBE-Blechcenters"—  Präsentation transkript:

1 Module und Funktionen des IBE-Blechcenters
2009

2 Informations-Modul Kalkulation im IBE-Blechcenter Teile- Archiv
Material- Zeugnis Teile- Archiv Kalkulation Teile- Historie Informations-Modul Auftrags- Pool Ein klar gegliederter Aufbau ermöglicht den zielorientierten, linearen Daten- und Informations-Fluss - Platten- Pool Schachtelpläne zusammenstellen Filter: Termin-Fenster, Material, Maschine im IBE-Blechcenter Fertigungs- Pool BDE- Fktn. (Maschinen)

3

4 Informations-Modul CAD ERP/ PPS Teile- Archiv Kalkulation Auftrags-
Material- Zeugnis Teile- Archiv Kalkulation Teile- Historie Informations-Modul Klicken Sie die Bilder zum vergrößern an CAD Auftrags- Pool Aktivieren Sie die Präsentation 3D-Daten Integration Platten- Pool Maschinen Belegung ERP/ PPS Schachtelpläne zusammenstellen Filter: Termin-Fenster, Material, Maschine z. B.: GOB- NAVISION MARVIN Beosys TimeLine AP P2+ FAB MAS90 PROMET proALPHA JobDispo GDI KHK-Var SQL-Serv Beispiel MAS90 Beispiel Beosys Fertigungs- Pool Kalkulations-/ Fertigungs-/ Material-Daten BDE- Fktn. Meldung der Auftrags-Istwerte Aktualisieren des Materials (Maschinen)

5 Der Daten-Monitor zur Auftragsverfolgung zeigt Ihnen jederzeit den Planungs- und Fertigungsstand ihrer Aufträge. Gleichgültig, wie umfangreich, verteilt oder gesplittet (z.B. durch verschiedene Materialien) sie auch sein mögen. Sie haben immer den Überblick und sind aussagefähig ! Stellen wir gerne auch online dem Vertrieb oder den Terminjägern zur Verfügung.

6 Optionale Teile- und Tafelhistorie: wann, in welchem Schachtelplan, aus welcher Tafel (Zeugnis) wurde das Teil gefertigt

7

8 Hier landet alles an Teilen, was gefertigt werden soll, egal welche Maschine, welches Material, welcher Termin – sortiert wird später.

9 Übernahme der Schachtelpläne in die Fertigung
Übernahme der Schachtelpläne in die Fertigung. Fertigmeldung der Ist-Stückzahlen und der Resttafel(n). Optionale Übergabe an ERP oder PPS.

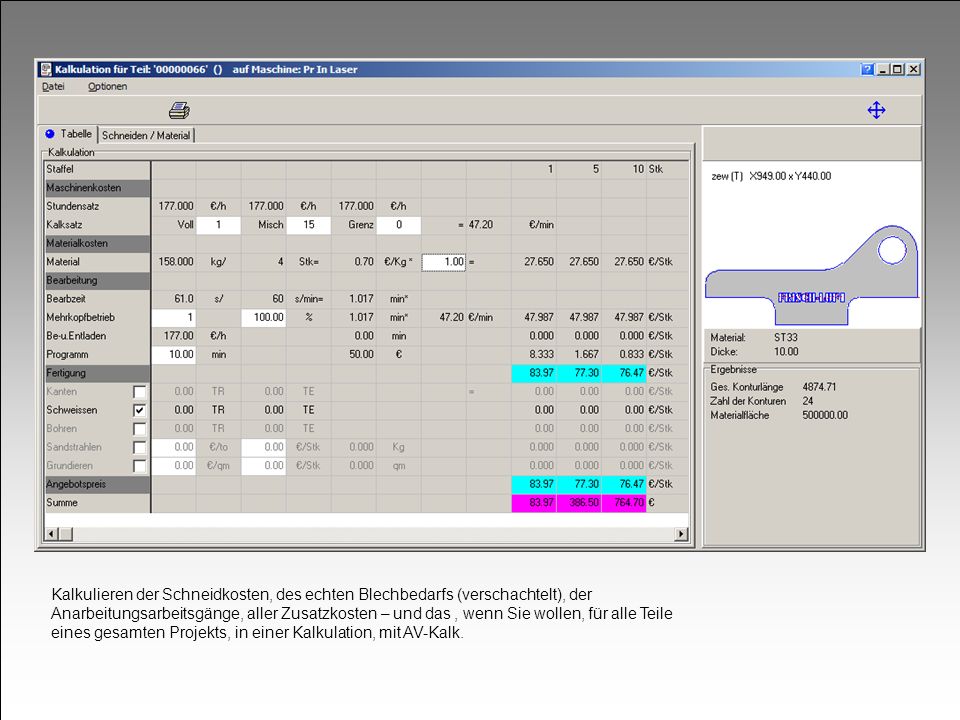

10 Kalkulieren der Schneidkosten, des echten Blechbedarfs (verschachtelt), der Anarbeitungsarbeitsgänge, aller Zusatzkosten – und das , wenn Sie wollen, für alle Teile eines gesamten Projekts, in einer Kalkulation, mit AV-Kalk.

11 Termintreue durch den Maschinen-Auslastungs-Überblick !

12 Optimale Material- und Maschinenauslastung durch die termingerechte Zusammenstellung der Schachtelplänen per Filtertechnik. Alle Felder der Auftrags-Datenbank können als Filter verwendet werden. Erst hier wird sortiert !

13 Durch die grafische Maschinenbelegung erkennen Sie sofort, wo Termine kritisch werden. Sie können reagieren und so eine realistische Maschinenauslastung erreichen. Machbare Termine = zufriedene Kundschaft!

14

15 MAS90 BLECHCENTER mit WWS MAS90 IBE-BLECHCENTER
BELEG-NR ersetzt Timestamp aktualisieren der Auftrags- und Bestands-Daten; Beleg-Nr. dient zum Herkunfts- nachweis des gestempelten Materials Auftrags- und Bestands-Daten MAS90 IBM AS/400 Auftragspapiere für die Werkstatt mit BELEG-NR Auftrags- und Tafel-Daten importieren IBE-BLECHCENTER Beispiel für den Datenfluss zwischen Blechcenter und einem WWS In diesem Fall ist das WWS MAS90 auf einer AS400 an das IBE-System auf WINDOWS-Umgebung angekoppelt worden. Übergabe und Übernahme laufen ereignisgesteuert ab. D. h.die Prozesse im Blechcenter bzw. deren Bediener bestimmen den Zeitpunkt des Datentransfers. Ebenso wäre eine automatisierte ereignis- und zeitgesteuerte Lösung denkbar. Teiledaten (Aufträge) und Tafeldaten werden importiert der Anwender bestimmt den Zeitpunkt alle relevanten Daten werden im Blechcenter angelegt die Geometrie der Standardteile wird automatisch erzeugt Die Geometrie von Konturteilen wird importiert oder im ncCAD32 konstruiert nach der technologischen Aufbereitung wird das Teil (Auftrag) in den Schachtelprozessor übergeben und verschachtelt Die Daten des Schachtelplans werden mit einem Timestamp zur Identifikation der zusammengehörenden Teile und (Rest-) Tafeln an das MAS90 übergeben Mit diesen Daten werden die Werkstattpapiere für den Schneideauftrag vor Ort gedruckt (Materialentnahme, Entlohnung, usw.) BELEG-Nr. ersetzt Timestamp Mit der Fertigmeldung des Schneidauftrags werden alle Teile- und Resttafel-Daten an das MAS90-System übergeben; gemeinsame Identifikation: BELEG-NR Resttafeln, die nicht durch automatische Schnitte erzeugt werden (Ronden oder Ausschnitte), werden per Dialog an das MAS90 übergeben GM, Apr. 2007

16 Ende

17 BDE-Beosys Schnittstelle BLECHCENTER – BDE-Beosys IBE-BLECHCENTER
Auftrags- und Bestands-Daten BDE-Beosys Daten pro Teil: Lieferdatum Adressnummer Kundenname Artikelnummer Auftragsnummer Artikelbezeichnung Auftragsbezeichnung Zeichnungsnummer Werkstoff Positionsnummer Stärke Menge Gesamt Arbeitsgang-ID Kostenstellen-Nr (Maschine) Daten pro Fertigungsplan: Fertigungstabelle Index berechneter Verschnitt Kostenstellen-Nr AB-Text Datum / Uhrzeit Fertigmeldung per Barcode * Fertigungs-ID Daten pro Fertigungsplan: Auftragstabelle (ein Satz pro Teil) Arbeitsgang-ID Anzahl Teile (Menge) Fertigungszeit (Laufzeit) Netto-Gewicht Fertigungs-ID AV Auftrag-ID Schachtelpläne nach: Material Dicke Termin Auftrag ?? IBE-BLECHCENTER Fertigung Infos aus der Fertigung: Soll-Stckz = Ist-Stckz Resttafel-Freigabe GM, Jan. 2005

18 Ende

19 Blechcenter Solid Edge BLECHCENTER:
2D/3D Konstruktionssoftware Blechcenter Solid Edge BLECHCENTER: Lösung für die nahtlose Integration von 3D-Konstruktion und Fertigung in einem Produkt. Die Nutzung zweier „Best in Class“ - Lösungen erweitern das Spektrum in der Blechfertigung. Konstruktion Verwaltung falls die Präsentation im Internet-Explorer-Format zu sehen ist, rechte Maustaste: ganzer Bildschirm; danach mit Mausklick oder Taste von Bild zu Bild Fertigung Juni 2007

20 Solid Edge 3D – CAD integriert im IBE-Blechcenter
IBE bindet Solid Edge, als anerkannte 3D-Blechkonstruktionslösung, in die BLECHCENTER Oberfläche ein und ermöglicht damit einen direkten Zugriff sowohl auf die 3D-Konstruktionsdaten als auch die Verwaltungsinformationen für Einzelteile und Baugruppen. Die für die Fertigung entscheidende Abwicklung steht ohne aufwendige Im- oder Exportfunktion zur Verfügung und kann sofort für Stanz/Nibbel- oder Laserbearbeitung genutzt werden. Der integrierte Variantenprozessor bietet für die Serienfertigung die Möglichkeit direkt aus BLECHCENTER heraus Konstruktionsvarianten und Abwicklungen zu erzeugen. Eine zusätzliche Schulung für CAD kann damit entfallen. im Blechcenter wird per Solid Edge 3D ein Einzelteil konstruiert die Abwicklung steht sofort, ohne Schnittstelle zur Weiterverarbeitung zur Verfügung Solid Edge 3D – CAD integriert im IBE-Blechcenter vom Entwurf bis zum NC-Programm Die Abmaße können per Variablen-Technik aus dem Blechcenter heraus verändert werden - und damit auch die Abwicklung für die Fertigung. Die Variablen-Technik (Parametrik) gilt auch für Baugruppen, die im Blechcenter per Wertezuweisung verändert werden können. Auch dabei bekomme ich auf Knopfdruck die resultierenden Abwicklungen zur Weiterverarbeitung. Juni 2007

21 Solid Edge 3D – CAD integriert im IBE-Blechcenter
IBE wird Solid Edge Voyager Partner für Blechkonstruktion- und Fertigung Mit dem Produkt BLECHCENTER ist IBE Software GmbH als Solid Edge Voyager Partner für Blechfertigung aufgenommen worden. Das BLECHCENTER bietet erstmals einen nahtlosen Übergang von der Konstruktion zur Fertigung und zurück. Basis der gesamten Lösung ist die Datenbank AV32 für Konstruktion und Fertigung. Einzelteile ( PSM-Dateien) und Abwicklungen (DXF, DWG) stehen nach Freigabe ohne Verzögerung und ohne Import/Export Funktionen direkt in der Fertigung zur NC-Programmierung und Verschachtelung zur Verfügung. Solid Edge Anwender profitieren von der Integration folgendermaßen: Verwaltung von Baugruppen und Einzelteilen, Stücklistenerzeugung Variantenerstellung direkt von der BLECHCENTER Oberfläche Import von 3D Blechteilen ( PSM ) Automatische Abwicklung in der Arbeitsvorbereitung möglich. Technologiemodul für mehr als 300 Stanz/Nibbel, Laserschneid,-Wasserstrahl- und Brennschneidmaschinen. Schnittstellen für Datenimport und Rückmeldung für viele PPS, PDM und WWS- Systemen. Optimierte Verschachtelung nach beliebigen Kriterien. Übrigens: BLECHCENTER ist die einzige deutsche Voyager Partner Anwendung für Sheet metal fabrication Juni 2007

22 Ende

23 Neue Funktionen des IBE-Blechcenters
z. B. die neue Maschinenbelegung 2008

24 Maschinenbelegung Maschinenbelegung planen - eine Vision visuell realisiert – von der IBE-Software GmbH Ein verbreiteter Schwachpunkt im betrieblichen Zusammenspiel zwischen Vertrieb oder Terminplanern und der Fertigung, ist immer wieder die mangelnde Information über die momentane und geplante Maschinenbelegung. Oftmals sind die Schneidmaschinen der Flaschenhals in einer Fertigung. Die Folge: Liefertermine werden ’blind’ gemacht und sind dann unrealistisch und nicht haltbar, also Ärger. Die neue Funktion Maschinenbelegung des Blechcenters dient nun einerseits den Fertigungsplanern zur realistischen Terminierung der Fertigungsaufträge - die grafische Unterstützung lässt schnell Über- oder Unterbelegung erkennen und Gegenmaßnahmen auf ihre Wirksamkeit hin prüfen. Andererseits wird die grafische Darstellung der Ressourcenbelegung allen, die Liefertermine festlegen müssen, z.B. der Vertrieb, als Grundlage für eine realistische Terminfindung dienen. Die Folge: Machbare Liefertermine, zufriedene Kunden und Mitarbeiter, optimale Auslastung der Maschinen. 2008 was soll das ???

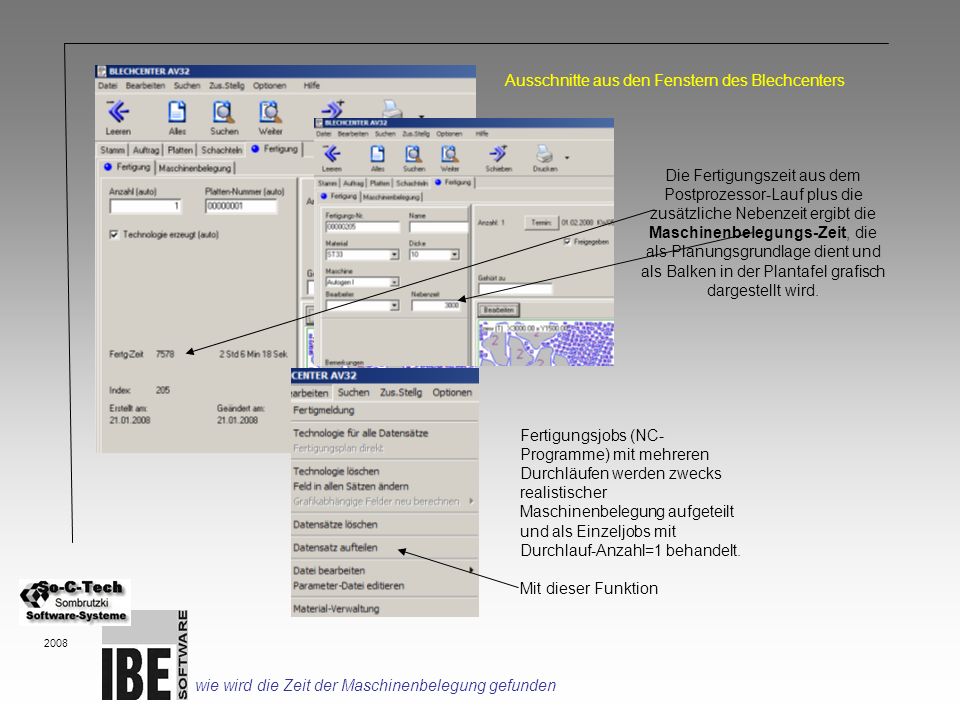

25 Ausschnitte aus den Fenstern des Blechcenters
Die Fertigungszeit aus dem Postprozessor-Lauf plus die zusätzliche Nebenzeit ergibt die Maschinenbelegungs-Zeit, die als Planungsgrundlage dient und als Balken in der Plantafel grafisch dargestellt wird. Fertigungsjobs (NC-Programme) mit mehreren Durchläufen werden zwecks realistischer Maschinenbelegung aufgeteilt und als Einzeljobs mit Durchlauf-Anzahl=1 behandelt. Mit dieser Funktion 2008 wie wird die Zeit der Maschinenbelegung gefunden

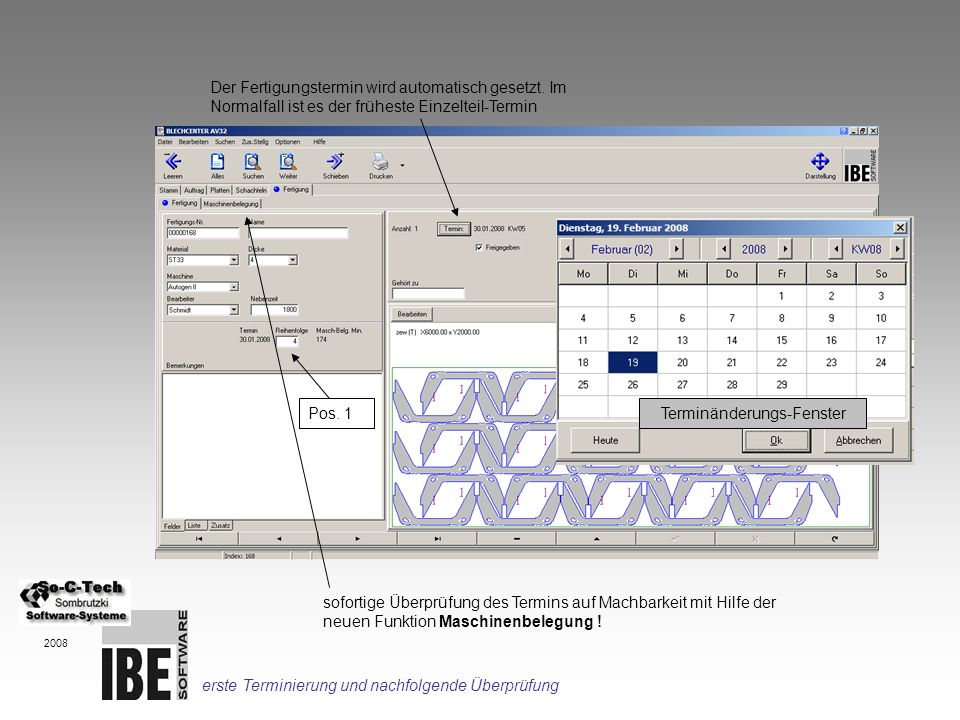

26 Terminänderungs-Fenster
Der Fertigungstermin wird automatisch gesetzt. Im Normalfall ist es der früheste Einzelteil-Termin Pos. 1 Terminänderungs-Fenster sofortige Überprüfung des Termins auf Machbarkeit mit Hilfe der neuen Funktion Maschinenbelegung ! 2008 erste Terminierung und nachfolgende Überprüfung

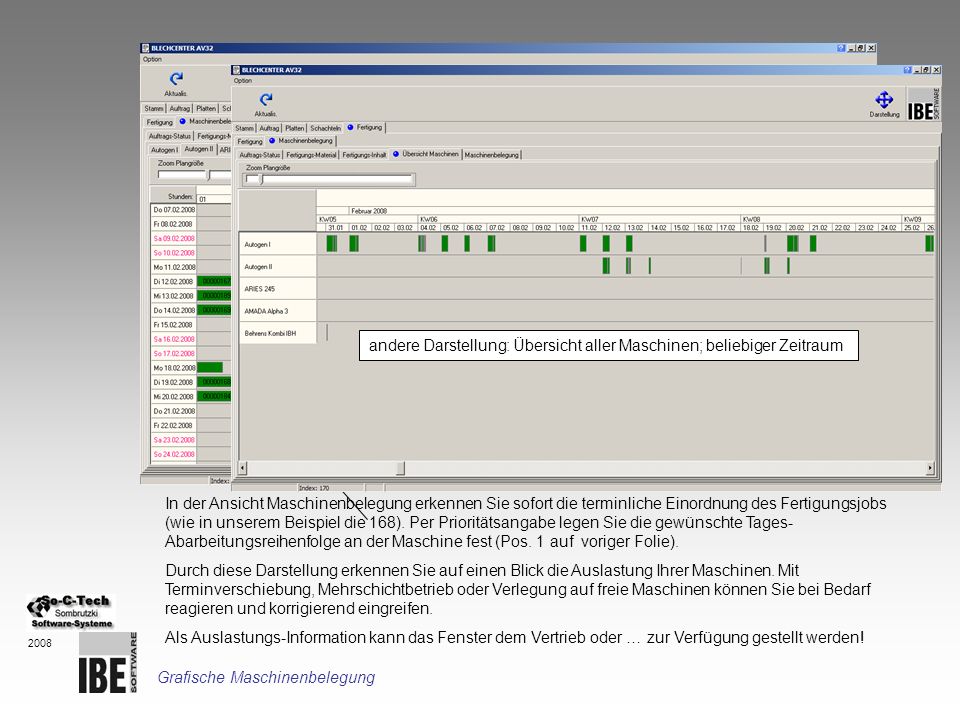

27 andere Darstellung: Übersicht aller Maschinen; beliebiger Zeitraum
In der Ansicht Maschinenbelegung erkennen Sie sofort die terminliche Einordnung des Fertigungsjobs (wie in unserem Beispiel die 168). Per Prioritätsangabe legen Sie die gewünschte Tages-Abarbeitungsreihenfolge an der Maschine fest (Pos. 1 auf voriger Folie). Durch diese Darstellung erkennen Sie auf einen Blick die Auslastung Ihrer Maschinen. Mit Terminverschiebung, Mehrschichtbetrieb oder Verlegung auf freie Maschinen können Sie bei Bedarf reagieren und korrigierend eingreifen. Als Auslastungs-Information kann das Fenster dem Vertrieb oder … zur Verfügung gestellt werden! 2008 Grafische Maschinenbelegung

28 Auch der Inhalt der Fertigungsjobs kann angezeigt werden
Über ein Kontext-Menü kann in diesem Fenster für jeden Job der Termin sowie die Tages-Priorität verändert werden. Die Grafik wird sofort aktualisiert und erlaubt so eine schnelle Optimierung der Auslastungssituation. Auch der Inhalt der Fertigungsjobs kann angezeigt werden 2008 Umterminieren, neu Priorität, Inhalt zeigen

29 Informationen für die Werkstatt
Die geplante Abarbeitungsreihenfolge wird als Tabelle, die per Filtertechnik gefunden wird, am Bildschirm, per Druckliste oder PDF der Werkstatt zur Verfügung gestellt. Mit der Fertigmeldung eines Jobs, durch den Maschinenbediener (Werkstatt-PC) oder die AV, wird die Kapazität wieder freigegeben. 2008 Informationen für die Werkstatt

30 Eine weitere neue Funktion: Die Auftragsverfolgung
Per String-Suche kann über alle Felder der Blechcenter-Datenbank nach Auftragsnummern oder Teilen davon gesucht werden. Gefunden werden alle Positionen, die den Suchstring enthalten. Dabei wird der Fertigungs-Durchlaufstand angezeigt: Solltermin, Verschachtelt, Anz. Soll/IST, geplanter Fertigungstermin, Maschine, Job-Nr. Damit sind Sie aussagefähig gegenüber Ihren Kunden und betrieblichen „Terminjägern“! 2008 was macht der Auftrag 4711… Auftrags-Status

31 Ende
