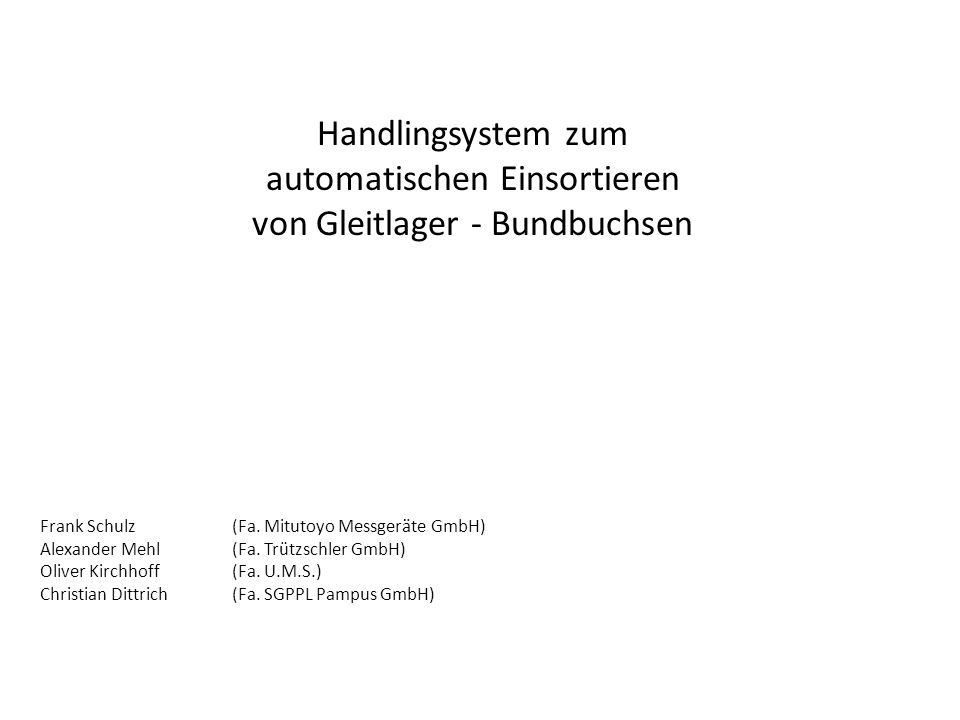

Handlingsystem zum automatischen Einsortieren von Gleitlager - Bundbuchsen Frank Schulz (Fa. Mitutoyo Messgeräte GmbH) Alexander Mehl (Fa. Trützschler.

Präsentation zum Thema: "Handlingsystem zum automatischen Einsortieren von Gleitlager - Bundbuchsen Frank Schulz (Fa. Mitutoyo Messgeräte GmbH) Alexander Mehl (Fa. Trützschler."—  Präsentation transkript:

1 Handlingsystem zum automatischen Einsortieren von Gleitlager - Bundbuchsen Frank Schulz (Fa. Mitutoyo Messgeräte GmbH) Alexander Mehl (Fa. Trützschler GmbH) Oliver Kirchhoff (Fa. U.M.S.) Christian Dittrich (Fa. SGPPL Pampus GmbH)

2 Bei der SGPPL Pampus GmbH gibt es einen Stanz- und Biegeautomaten. Mit dieser Maschine werden aus PTFE- beschichteten Metallbändern Gleitlager-Bundbuchsen unterschiedlichster Größe hergestellt. Die fertigen Buchsen werden über eine Auswurfrutsche ausgeworfen. Bei Buchsen mit Durchmesser d 60mm besitzen, gelangen derzeit über die Auswurfrutsche auf ein halbautomatisches Förderband, an dessen Ende sich ein Mitarbeiter befindet. Dieser nimmt die Buchse vom Band und deponiert sie geordnet in einer Kiste. Er legt hierzu jeweils eine definierte Anzahl Buchsen in eine Reihe und bildet pro Lage eine bestimmte Anzahl Reihen. Je nach Buchsenhöhe ergeben sich 5-10 Lagen, die jeweils durch eine Papp-/Kunststofftafel voneinander getrennt werden. Dieser Vorgang ist zum einen produktabhängig, zum anderen jedoch auch von Kunden durch Verpackungsvorschriften vorgegeben. Wichtig ist dies aus Qualitätsgründen, um zum Beispiel Kratzer auf der empfindlichen Oberfläche des PTFE- beschichteten Stahlbandes zu vermeiden. Hinzu kommt auch, dass wenn diese Buchsen direkt in die Kisten fallen, sind die Kisten dadurch, dass die Buchsen unkontrolliert in die Kiste gelangen, schnell voll und ein Entleeren der Kiste wäre sehr früh notwendig. Da jeder Mitarbeiter der Abteilung mehrere Maschinen zu betreuen hat, bleiben bei der Fertigung von Buchsen mit Durchmesser d > 60mmhäufig andere Maschinen stehen. Konsequenzen hieraus sind neben dem Produktionsausfall der übrigen Maschinen auch Lieferengpässe/ verspätete Lieferungen (Just- in- time- Produktion), verbunden mit Kundenunzufriedenheit und Reklamationen. Das Projekt zielt jedoch nicht darauf ab, Mitarbeiter zu ersetzen, sondern die Mitarbeiter der Abteilung zu entlasten. Ist - Zustand

3 Ziel der Arbeitsaufgabe ist das automatische Einsortieren von Bundbuchsen unterschiedlichster Größen in eine Kiste wie es derzeit durch den Mitarbeiter erfolgt. Hierzu soll die Buchse wie gehabt über eine neu zu konzipierende Auswurfrutsche mit vorgeschalteter Auswurfsicherung (Sensorik) auf das Transportband gelangen und am Ende des Transportbandes mittels eines automatischen Sortiersystems zu einer variablen Anzahl Buchsen pro Reihe und Lage und ebenfalls variablen Anzahl an Lagen pro Kiste kontrolliert einsortiert werden, was abhängig vom Produkt ist, da hier sowohl der Durchmesser als auch die Höhe der Buchsen unterschiedlich sind. Zwischen die einzelnen Buchsenlagen muss jeweils eine Papp-/ Kunststofftafel mit in die Kiste gelegt werden. Soll - Zustand Skizze einer Gleitlager-Bundbuchse Foto einer Gleitlager- Bundbuchse
