1
© Raoul Severin
2
für angehende UL-Piloten
Meteorologie für angehende UL-Piloten Die Atmosphäre Der Luftdruck Der Wind Die Temperatur Die Wolken Der Nebel Der Dunst Thermische und topographische Effekte Die Wolken - Klassifizierung Die Fronten Gefahren für UL-Piloten © Raoul Severin
3
Thermische und topographische Effekte Die Wolken - Klassifizierung
Die Atmosphäre Der Luftdruck Der Wind Die Temperatur Die Wolken Der Nebel Der Dunst Thermische und topographische Effekte Die Wolken - Klassifizierung Die Fronten Gefahren für UL-Piloten © Raoul Severin
4
= Hülle die die Erde umgibt
Die Atmosphäre = Hülle die die Erde umgibt dünne Schicht, hohes Gewicht bewegt sich mit der Erdrotation Zusammensetzung der Luft: gleichmäßiges, homogenes Gemisch (bis 100 km) trockene Luft schwerer als feuchte Troposphäre : - Schauplatz aller Wettererscheinungen (bis ± 11 km) - untere Schicht in Atmosphäre Standardatmosphäre: Luftdruck auf NN od. MSL = 1013,25 hPa Fällt mit 1 hPa pro 30 ft oder 8 m T° = 15° C auf NN od. MSL T° nimmt mit 6,5°C/1km oder 2°C/1000ft ab © Raoul Severin
5
Luftdruck mb Höhe km Magnetosphäre 1000 km Temperatur Exosphäre
Thermosphäre Ionosphäre Mesopause -120° C 80-90 km Mesosphäre Stratopause ± 15° C 1 mb 70-80 km Ozonschicht Stratosphäre Tropopause -56,5° C 265 mb 8 – 15 km 78% Stickstoff 21% Sauerstoff 1% Edelgas, Wasserdampf, Staub Troposphäre 15° C 1013 mb
6
© Raoul Severin
7
Thermische und topographische Effekte Die Wolken - Klassifizierung
Die Atmosphäre Der Luftdruck Der Wind Die Temperatur Die Wolken Der Nebel Der Dunst Thermische und topographische Effekte Die Wolken - Klassifizierung Die Fronten Gefahren für UL-Piloten © Raoul Severin
8
} Atmosphäre Der Luftdruck Gemessen anhand des Barometers
Messeinheiten: - mm Hg (Quecksilber) - Zoll Hg (Quecksilber) - hPa (hecto Pascal) oder Millibar Atmosphäre 760 mm Hg = 29,92“ Hg = 1013,25 hPa (mb) Nimmt mit 29 hPa alle 300m oder 1000 Ft ab (entspricht ± 1 hPa alle 30 Ft) In der Luftfahrt mit dem Höhenmesser gemessen ICAO-Standard, d.h. T° = 15° C Druck = 1013,25 hPa } auf NN oder MSL © Raoul Severin
9
© Raoul Severin
10
Tiefdruckgebiet (kurz Tief)
- Warme Luft steigt → weniger Druck - Auf Karten mit L (Low) gekennzeichnet Hochdruckgebiet (kurz Hoch) - Kalte Luft sinkt → mehr Druck - Auf Karten mit H (High) gekennzeichnet © Raoul Severin
11
Isobaren (gleicher Druck) H L L © Raoul Severin
12
QFE: der wirklich gemessene Luftdruck an einem bestimmten Ort
QFE: der wirklich gemessene Luftdruck an einem bestimmten Ort. Höhenmesser zeigt 0 an. Luftdrucksäule Referenz = wirklicher Druck Höhenmesser zeigt 0 980 hPa 1000 hPa NN oder MSL © Raoul Severin
13
QNH: der an einem Ort gemessene Luftdruck umgerechnet auf NN oder MSL.
Luftdrucksäule Referenz = Druck auf NN Höhenmesser zeigt Platzhöhe 980 hPa 1000 hPa NN oder MSL © Raoul Severin
14
QNE: ICAO Standarddruck auf NN = 1013,25 hPa.
Luftdrucksäule Referenz = 1013,25 hPa 980 hPa 1000 hPa NN oder MSL 1013,25 hPa © Raoul Severin
15
QNE: ICAO Standarddruck auf NN = 1013,25 hPa.
Luftdrucksäule Referenz = 1013,25 hPa 980 hPa 1013,25 hPa 1020 hPa NN oder MSL © Raoul Severin
16
QNE: ICAO Standarddruck auf NN = 1013,25 hPa.
Luftdrucksäule Referenz = 1013,25 hPa 1013,25 hPa 1020 hPa 1042 hPa NN oder MSL © Raoul Severin
17
Thermische und topographische Effekte Die Wolken - Klassifizierung
Die Atmosphäre Der Luftdruck Der Wind Die Temperatur Die Wolken Der Nebel Der Dunst Thermische und topographische Effekte Die Wolken - Klassifizierung Die Fronten Gefahren für UL-Piloten © Raoul Severin
18
Sonne ist Triebfeder für Wetter (Wind, Regen, Gewitter,…)
Der Wind Sonne ist Triebfeder für Wetter (Wind, Regen, Gewitter,…) Heizt Erdoberfläche auf, dadurch steigt die Luft © Raoul Severin
19
L H Der Wind gleicht den Unterschied der Druckgebiete aus
Der Wind weht von den Hoch- zu den Tiefdruckgebieten Je unterschiedlicher der Druck umso stärker der Wind L H © Raoul Severin
20
H L L Durch die Erdrotation wird der Wind nach rechts abgelenkt
(!!! in der südlichen Halbkugel nach links) Isobaren (gleicher Druck) H Windrichtung (Buys-Ballot) L L © Raoul Severin
21
© Raoul Severin
22
Je enger die Isobaren an einander liegen, umso stärker ist der Wind
1000 1010 1010 1020 1020 H H 1025 1025 © Raoul Severin
23
Windgradient : zum Boden hin nimmt die Windstärke ab
Höhe © Raoul Severin
24
Thermische und topographische Effekte Die Wolken - Klassifizierung
Die Atmosphäre Der Luftdruck Der Wind Die Temperatur Die Wolken Der Nebel Der Dunst Thermische und topographische Effekte Die Wolken - Klassifizierung Die Fronten Gefahren für UL-Piloten © Raoul Severin
25
Die Temperatur © Raoul Severin
26
© Raoul Severin
27
Thermische und topographische Effekte Die Wolken - Klassifizierung
Die Atmosphäre Der Luftdruck Der Wind Die Temperatur Die Wolken Der Nebel Der Dunst Thermische und topographische Effekte Die Wolken - Klassifizierung Die Fronten Gefahren für UL-Piloten © Raoul Severin
28
Die Wolken © Raoul Severin
29
© Raoul Severin
30
Thermische und topographische Effekte Die Wolken - Klassifizierung
Die Atmosphäre Der Luftdruck Der Wind Die Temperatur Die Wolken Der Nebel Der Dunst Thermische und topographische Effekte Die Wolken - Klassifizierung Die Fronten Gefahren für UL-Piloten © Raoul Severin
31
Der Nebel © Raoul Severin
32
© Raoul Severin
33
Thermische und topographische Effekte Die Wolken - Klassifizierung
Die Atmosphäre Der Luftdruck Der Wind Die Temperatur Die Wolken Der Nebel Der Dunst Thermische und topographische Effekte Die Wolken - Klassifizierung Die Fronten Gefahren für UL-Piloten © Raoul Severin
34
Der Dunst © Raoul Severin
35
© Raoul Severin
36
Thermische und topographische Effekte Die Wolken - Klassifizierung
Die Atmosphäre Der Luftdruck Der Wind Die Temperatur Die Wolken Der Nebel Der Dunst Thermische und topographische Effekte Die Wolken - Klassifizierung Die Fronten Gefahren für UL-Piloten © Raoul Severin
37
Thermische und topographische Effekte
© Raoul Severin
38
© Raoul Severin
39
Thermische und topographische Effekte Die Wolken - Klassifizierung
Die Atmosphäre Der Luftdruck Der Wind Die Temperatur Die Wolken Der Nebel Der Dunst Thermische und topographische Effekte Die Wolken - Klassifizierung Die Fronten Gefahren für UL-Piloten © Raoul Severin
40
Die Wolken - Klassifizierung
© Raoul Severin
41
© Raoul Severin
42

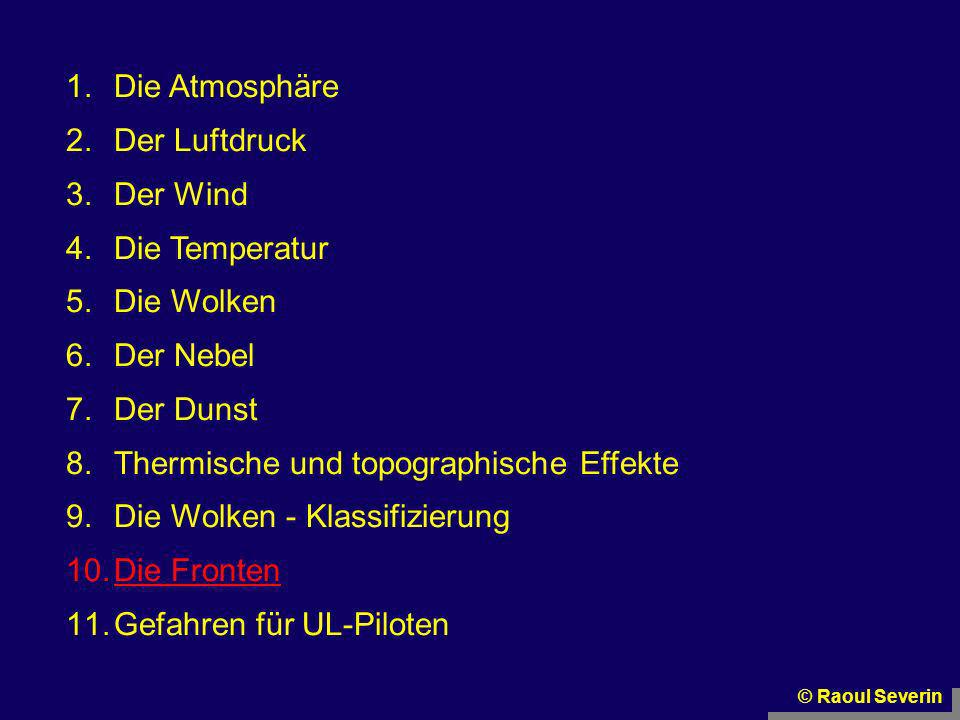

Thermische und topographische Effekte Die Wolken - Klassifizierung
Die Atmosphäre Der Luftdruck Der Wind Die Temperatur Die Wolken Der Nebel Der Dunst Thermische und topographische Effekte Die Wolken - Klassifizierung Die Fronten Gefahren für UL-Piloten © Raoul Severin
43
Die Fronten © Raoul Severin
44
© Raoul Severin
45
© Raoul Severin
46
Thermische und topographische Effekte Die Wolken - Klassifizierung
Die Atmosphäre Der Luftdruck Der Wind Die Temperatur Die Wolken Der Nebel Der Dunst Thermische und topographische Effekte Die Wolken - Klassifizierung Die Fronten Gefahren für UL-Piloten © Raoul Severin
47
Gefahren für UL-Piloten
© Raoul Severin
48
© Raoul Severin
49
© Raoul Severin
50
© Raoul Severin
51
Fragen ? © Raoul Severin
