1 Die .NET Common Language Runtime
Softwareentwicklung mit .NET Teil 5 ASP.NET Web Services Dr. Ralph Zeller

2 Die .NET Common Language Runtime
Was ist ein Web Service? Die .NET Common Language Runtime Ein Web Service ist eine Komponente, die ihre Methoden über Standard Web Protokolle wie SOAP zur Verfügung stellt

3 Web Services Beispiele
Die .NET Common Language Runtime Günstigster Online Buchhändler Input ist ISBN Nummer Web Service durchsucht Web Seiten und gibt Link auf günstigsten Händler zurück Lieferverfolgung bei Buchbestellung Buchhändler liefert über Paketservice aus Status wird über die Seite des Buchhändlers abgefragt Web Service holt Status- informationen des Paket- services

4 SOAP Simple Object Access Protocol
Die .NET Common Language Runtime Mechanismus zum Austausch von strukturierter und typisierter Information zwischen Kommunikationsendpunkten im Internet auf Basis von XML HTTP als Transportprotokoll XML zur Datenkapselung Spezifikation enthält SOAP Envelope (für Framework) SOAP Encoding (optional, für plattform-übergreifendes Marshaling von Daten/Objekten)

5 Die .NET Common Language Runtime
SOAP Beispiel Die .NET Common Language Runtime POST /FService.asmx HTTP/1.1 Host: localhost Content-Type: text/xml; charset=utf-8 Content-Length: length SOAPAction: "http://tempuri.org/Rueckzahlungsrate" <?xml version="1.0"? encoding="utf-8"?> <soap:Envelope xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:soap="http://schemas.xmlsoap.org/soap/envelope"> <soap:Body> <Rueckzahlungsrate xmlns="http://tempuri.org/"> <strKapital>string</strKapital> <strZinssatz>string</strZinssatz> <strMonate>string</strMonate> </Rueckzahlungsrate> </soap:Body> </soap:Envelope>

6 Die .NET Common Language Runtime
WS Ausführungsmodell Die .NET Common Language Runtime Web Services basieren auf ASP.NET Web Client Betriebssystem ASP.NET Applikationen IIS .NET Framework

7 Web Service Prog.modell
Die .NET Common Language Runtime Erstellen Sie eine .asmx Datei, die eine Klasse mit den Methoden enthält, die Sie zur Verfügung stellen möchten Das Hinzufügen des Attributs WebMethod zu einer Public-Methode macht sie automatisch zu einem Web Service ASP.NET macht den "Rest" Erzeugen der Service-Beschreibung als WSDL-Datei (Web Service Description Language) Compile on demand

8 Die .NET Common Language Runtime
Code & Syntax Die .NET Common Language Runtime WebService Direktive Einstellungen für den ASP.NET Compiler WebMethod Attribut Code Deklaration Syntax Outline Inline (in C#) WebService Language=value Class=value %> WebService Class="MyClass.MyWebService" %> WebService Language="C#" Class="MathService" %> using System.Web.Services; public class MathService : WebService { [ WebMethod ] ...

9 Die .NET Common Language Runtime
Beispiel .asmx Datei Die .NET Common Language Runtime WebService Language="C#" Class="MathService" %> using System; using System.Web.Services; public class MathService : WebService { [WebMethod] public int Subtract(int a, int b) { return a - b; } public int Subtract_vs(int a, int b) { return b - a; } }

10 Web Service Beispiel 1: FinanzServices Inline
Die .NET Common Language Runtime

11 Web Service Beispiel 2: FinanzServices Outline
Die .NET Common Language Runtime

12 Testen des Web Services
Die .NET Common Language Runtime Aufruf über URL Rückgabe ist eine Testseite für Web Service

13 Die .NET Common Language Runtime
Web Service aufrufen Die .NET Common Language Runtime Aufruf über URL HTTP Request Protokolle HTTP-GET Methodenname und Parameter in der URL HTTP-POST Methodenname und Parameter im HTTP Header HTTP-SOAP Adresse und Parameter in XML Format

14 Die .NET Common Language Runtime
Aufruf über GET & POST Die .NET Common Language Runtime Standard HTTP-GET Methodenname = steht im Pfad Argumente = URL query string Mehrere Parameter möglich Nur primitive .NET Datentypen möglich Rückgabe ist ein XML Dokument alle .NET Datentypen möglich HTTP-POST Ähnlich GET Argumente stehen im HTTP Header

15 Die .NET Common Language Runtime
Aufruf über SOAP Die .NET Common Language Runtime XML Grammatik für Methodenname, Parameter und Rückgabewerte Unterstützt alle Standard .NET Datentypen und Klassen als value Zusätzlich: Klassen, Structs, Datasets Marshalling von Klassen und Structs Serialisierung in XML Format

16 WS beschreiben Beispiel 3: FService.wsdl
Die .NET Common Language Runtime

17 WSDL Web Services Description Language
Die .NET Common Language Runtime Öffentliche Beschreibung eines Web Services in XML .wsdl File mit disco.exe oder generieren Grundelemente von WSDL Services, die mehrere Ports beinhalten Über Ports werden Messages geschickt Jeder Port enthält Adress- und Bindinginfos Binding spezifiziert das Datenformat und Protokolldetails PortTypes definiert die Befehle, die über einen Port geschickt werden können

18 Die .NET Common Language Runtime
WSDL Die .NET Common Language Runtime Abstrakte Darstellung der WSDL Elemente service_1 port_C port_B service_2 message port_D port_A port type message

19 Die .NET Common Language Runtime

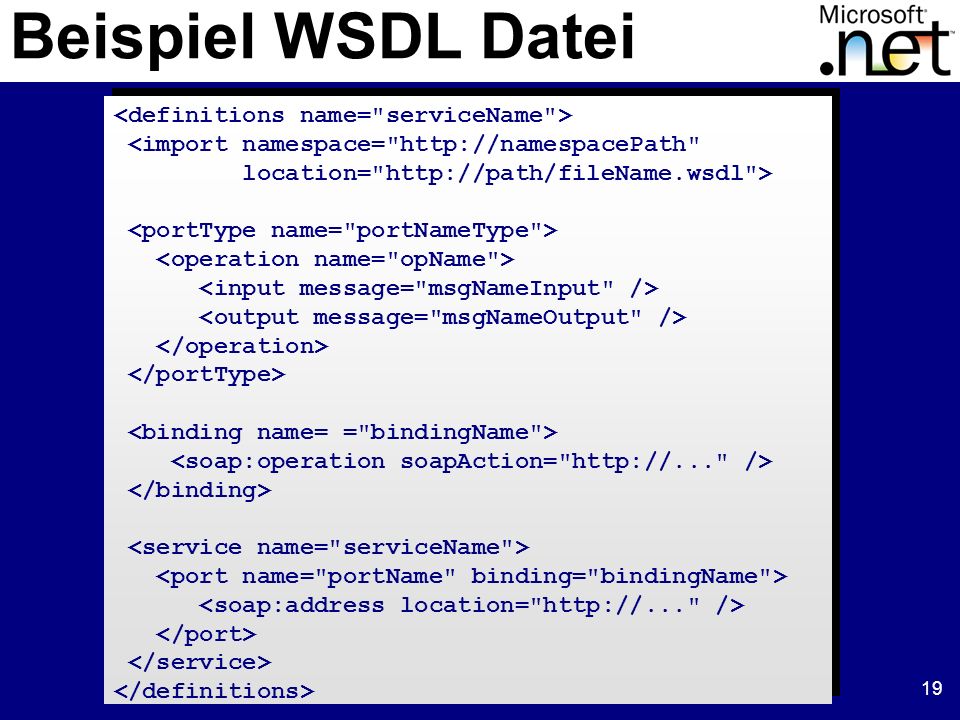

Beispiel WSDL Datei Die .NET Common Language Runtime <definitions name="serviceName"> <import namespace="http://namespacePath" location="http://path/fileName.wsdl"> <portType name="portNameType"> <operation name="opName"> <input message="msgNameInput" /> <output message="msgNameOutput" /> </operation> </portType> <binding name= ="bindingName"> <soap:operation soapAction="http://..." /> </binding> <service name="serviceName"> <port name="portName" binding="bindingName"> <soap:address location="http://..." /> </port> </service> </definitions>

20 Die .NET Common Language Runtime
Web Service Clients Applikationsmodell Die .NET Common Language Runtime Web Service Entwickler Web Applikation Entwickler Web Server 1 Service App .asmx .aspx Web Server 2 Service App Proxy Web Form

21 Die .NET Common Language Runtime
WS Clients entwickeln Die .NET Common Language Runtime Proxy Klasse generieren WSDL.exe Input WSDL Datei oder Link auf Web Service Sprache (C#, VB, JScript) Protokoll (GET, POST, SOAP) Output Source Datei mit Proxy Klasse und Code für Aufruf und Marshalling

22 Web Forms Client Beispiel 4: Darlehensrechner
Die .NET Common Language Runtime

23 Win Forms Client Beispiel 5: Darlehensrechner
Die .NET Common Language Runtime

24 Die .NET Common Language Runtime
WS veröffentlichen Die .NET Common Language Runtime .disco File Wird mit disco.exe oder generiert enthält Link auf WSDL File eines Web Services XML Format UDDI Globales Verzeichnis für Web Services <?xml version="1.0"? encoding="utf-8"?> <discovery xmlns="http://schemas.xmlsoap.org/disco/"> <contractRef ref="http://localhost/FService.asmx?wsdl" docRef="http://localhost/FService.asmx" xmlns="http://schemas.xmlsoap.org/disco/scl/"/> </discovery>

25 UDDI Universal Discovery, Description and Integration
Die .NET Common Language Runtime Globale Datenbank über Unternehmungen Wer bietet was an? Von 30+ Unternehmen getragen IBM, Ariba, Microsoft betreiben EINE verteilte Datenbank SAP, Oracle, Sun, etc.

26 Die .NET Common Language Runtime
UDDI Benutzung Die .NET Common Language Runtime Daten in XML beschrieben White pages (Name, Kontakt) Yellow pages (Welche Branche) Green pages (Binding Information – Wie kann Kunde Unternehmen integrieren? URL, Telefon, Web Services etc.) Zugriff auf Registry via Web / SOAP Ermöglicht strukturierte Suche und Integration! Menschen können suchen Software kann suchen Dynamische Integration (von z.B.: Web Services)

27 Die .NET Common Language Runtime

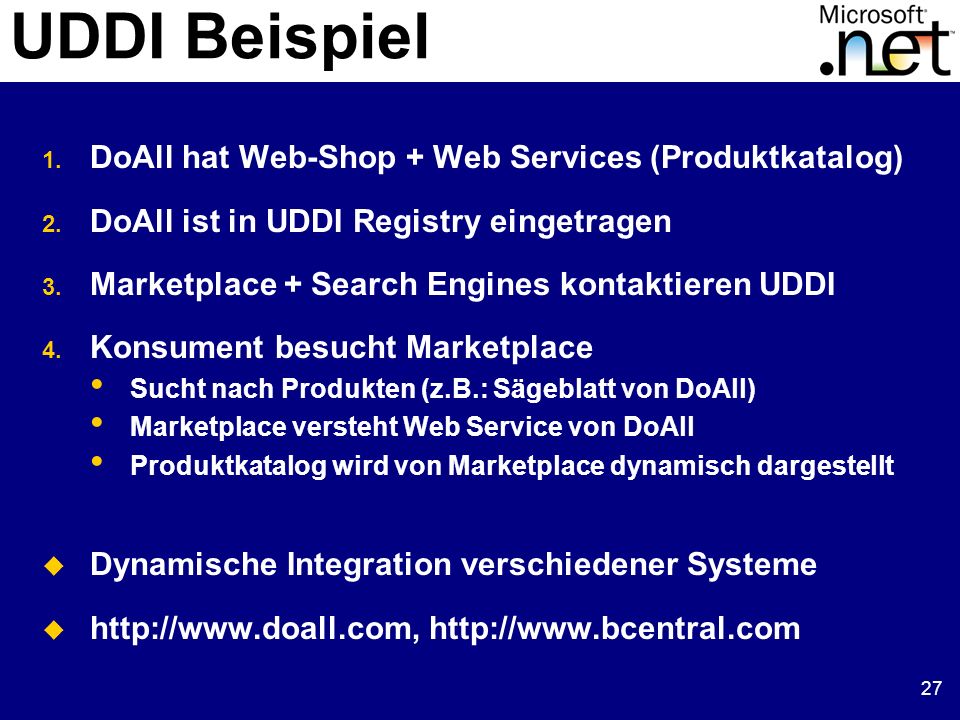

UDDI Beispiel Die .NET Common Language Runtime DoAll hat Web-Shop + Web Services (Produktkatalog) DoAll ist in UDDI Registry eingetragen Marketplace + Search Engines kontaktieren UDDI Konsument besucht Marketplace Sucht nach Produkten (z.B.: Sägeblatt von DoAll) Marketplace versteht Web Service von DoAll Produktkatalog wird von Marketplace dynamisch dargestellt Dynamische Integration verschiedener Systeme

28 Die .NET Common Language Runtime
Fragen? Die .NET Common Language Runtime Uff...

29 Die .NET Common Language Runtime
Glossar Die .NET Common Language Runtime MSXML: Microsoft XML-Komponente IIS – Internet Information Server: Der Webserver von Microsoft ISAPI- Internet Server API: Mit dieser Schnittstelle können Erweiterungen für den IIS entwickelt werden. Solche Erweiterungen können nur mit C++ programmiert werden. SOAP - Simple Object Access Protocol: Protokoll zur plattformübergreifender Anwendungskommunikation Web Services: Komponenten, die ihre Methoden über ein XML-basiertes Interface für Internet-Clients zur Verfügung stellen WSDL - Web Service Description Language: Beschreibung der Web Services XML - eXtensible Markup Language: Textbasiertes, allgemeines Datenformat, das Grundregeln für den Aufbau eigener Datenformate definiert. UDDI - Universal Discovery, Description and Integration: Globale Datenbank über Unternehmungen die u.a. Informationen über Web Services enthält.
