1 1 © Julius Blum GmbH Infos für den Trainer Folgende Filme werden in dieser Präsentation benutzt und sind ebenfalls im MAIS verfügbar. >> Sie müssen jedoch noch mit der jeweiligen Folie verlinkt werden! Folie 7 >> Bewegungsfreiheit AVE-HF-Film Folie 34 >> Montagefilm AVE-HF-MoFilm

2 2 © Julius Blum GmbH Blum Product Training

3 3 © Julius Blum GmbH AVENTOS – Der neue Klappenbeschlag für die perfekte Bewegung

4 4 © Julius Blum GmbH AVENTOS HF Programm Kommunikation Begründung für Produkt Montage und Verarbeitung Technische Details

5 5 © Julius Blum GmbH AVENTOS HF Programm Kommunikation Begründung für Produkt Montage und Verarbeitung Technische Details

6 6 © Julius Blum GmbH AVENTOS HF Begründung für Produkt nDesign -Trend zu breiteren Unterschränken (z.B. 900 mm Korpusbreite) -Wunsch nach gleichem Design in Unter- und Oberschrank -Für diese Breiten sind Drehtüren ungeeignet >> AVENTOS

7 7 © Julius Blum GmbH AVENTOS HF Begründung für Produkt nNutzen -Klappe verschwindet aus dem Bewegungsbereich -Korpus kann ungehindert geöffnet bleiben

8 8 © Julius Blum GmbH AVENTOS HF Begründung für Produkt nEmotionen -Mit der integrierten BLUMOTION sorgt AVENTOS HF insgesamt für ein völlig neues, höchst emotionales Erlebnis beim Öffnen und Schließen

9 9 © Julius Blum GmbH AVENTOS HF Programm Kommunikation Begründung für Produkt Montage und Verarbeitung Technische Details

10 10 © Julius Blum GmbH AVENTOS HF Kommunikation nPerfekte Bewegung Öffnen – so leicht wie noch nie Sanftes und leises Schließen – dank integrierter BLUMOTION

11 11 © Julius Blum GmbH AVENTOS HF Kommunikation nModernes Design -Harmonisches und modernes Erscheinungsbild im Korpus -Schlichte, elegante Form -Hochwertige Abdeckkappen

12 12 © Julius Blum GmbH AVENTOS HF Kommunikation nEinfache Montage und Verstellung Mit wenigen Handgriffen montiert und demontiert Exakt und komfortabel verstellbar

13 13 © Julius Blum GmbH AVENTOS HF Kommunikation nDurchgängiges Programm -Korpusbreiten 450 bis mm -Korpushöhen 480 bis mm Komplettes Anwendungsspektrum wird mit max. 3 Kraftspeichern und 4 Teleskophebeln abgedeckt

14 14 © Julius Blum GmbH AVENTOS HF Kommunikation Breite Alurahmen …Verschiedene Holzfronten … Schmale Alurahmen … nDurchgängiges Programm Wenige Einzelteile >> viele Einsatzmöglichkeiten … und Kombinationen daraus

15 15 © Julius Blum GmbH AVENTOS HF Programm Kommunikation Begründung für Produkt Montage und Verarbeitung Technische Details

16 16 © Julius Blum GmbH AVENTOS HF Programm

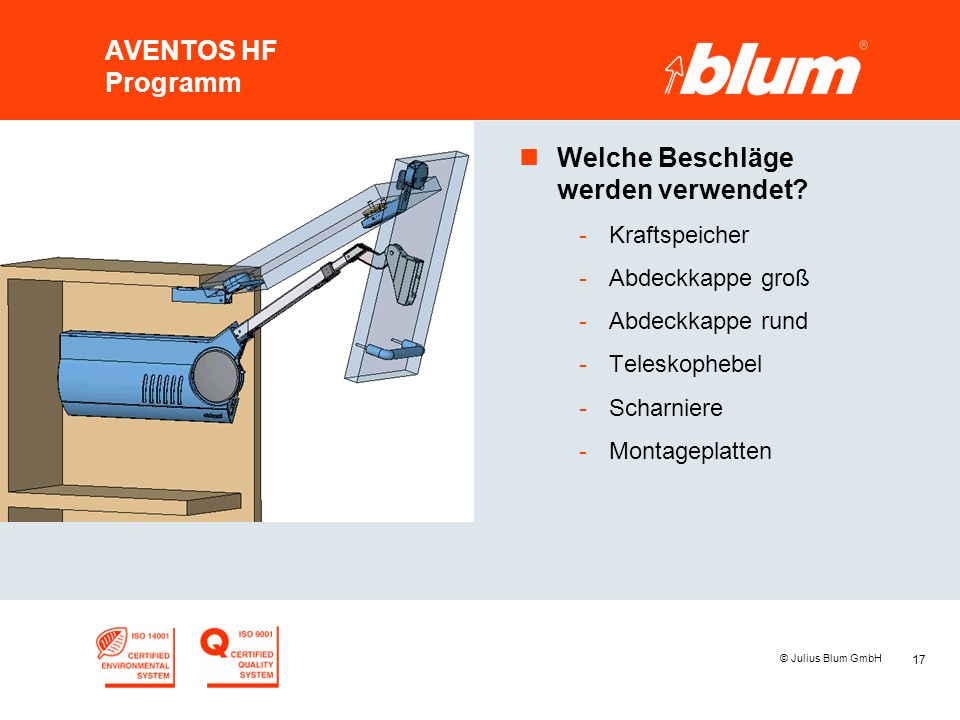

17 17 © Julius Blum GmbH AVENTOS HF Programm nWelche Beschläge werden verwendet? -Kraftspeicher -Abdeckkappe groß -Abdeckkappe rund -Teleskophebel -Scharniere -Montageplatten

18 18 © Julius Blum GmbH AVENTOS HF Programm nKraftspeicher 20F2x01 -Symmetrisch -3 Typen >> abhängig vom Leistungsfaktor (=Korpushöhe x Frontgewicht) 20F F F2801

19 19 © Julius Blum GmbH AVENTOS HF Programm nKraftspreicher 20F2x01 Leistungsfaktor = Korpushöhe [mm] x Frontgewicht inkl. Griff [kg] Korpushöhe [mm]:760 mm Frontgewicht inklusive Griff [kg]:8 kg 6.080

20 20 © Julius Blum GmbH AVENTOS HF Programm nAbdeckkappe groß -Links20F8001 -Rechts20F8001 nAbdeckkappe rund -Symmetrisch20F9001 -Kundenspezifisches Logo möglich

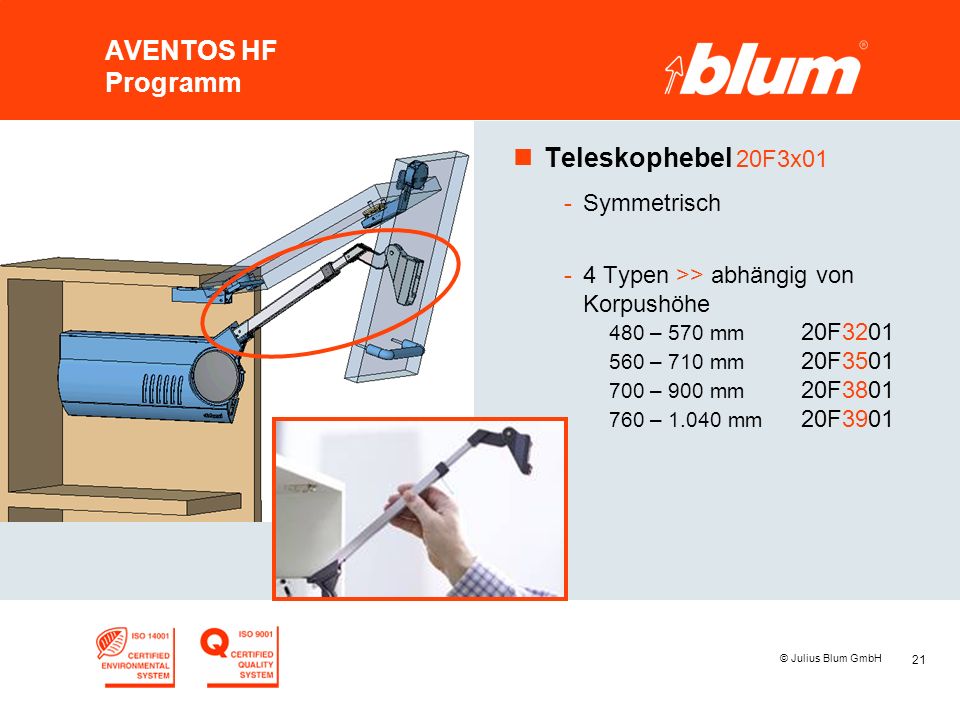

21 21 © Julius Blum GmbH AVENTOS HF Programm nTeleskophebel 20F3x01 -Symmetrisch -4 Typen >> abhängig von Korpushöhe 480 – 570 mm 20F – 710 mm 20F – 900 mm 20F – mm 20F3901

22 22 © Julius Blum GmbH AVENTOS HF Programm nHolzfronten und breite Alurahmen -CLIP top gerade Montageplatte Distanz 0 mm Einpressen177H5100 Schrauben175H5100

23 23 © Julius Blum GmbH AVENTOS HF Programm nHolzfronten und breite Alurahmen -CLIP top 120° Scharnier ohne Feder 70T55xx -CLIP top Montageplatte Standard (gerade oder kreuz)

24 24 © Julius Blum GmbH AVENTOS HF Programm nHolzfronten und breite Alurahmen -CLIP top Zwischenscharnier ohne Feder 78Z55xxT -CLIP top Montageplatte Standard (kreuz oder gerade) Distanz 0 mm

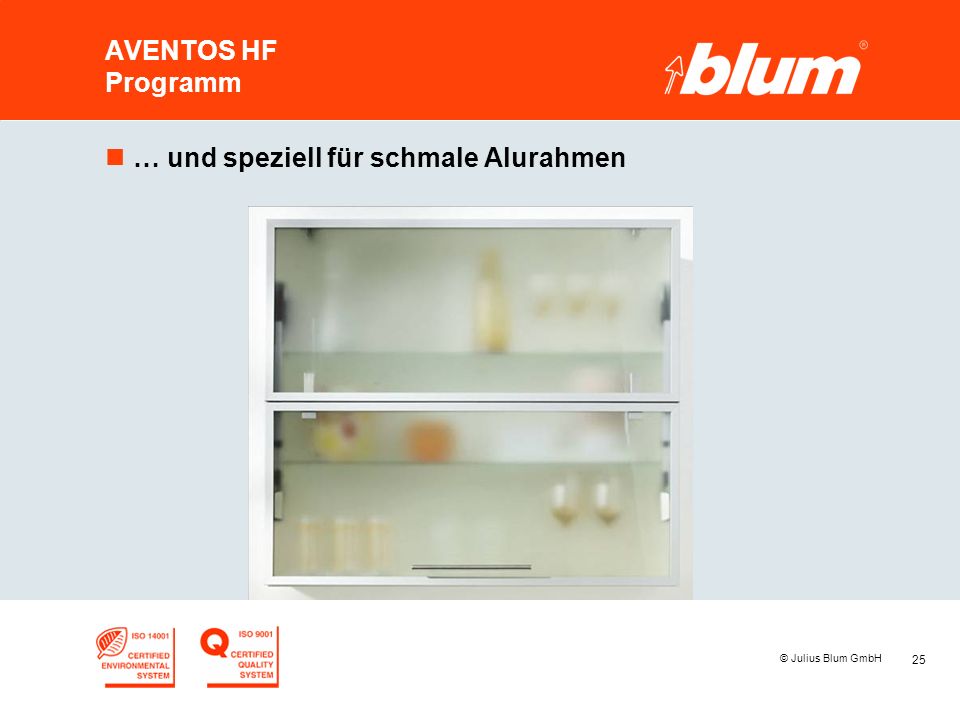

25 25 © Julius Blum GmbH AVENTOS HF Programm n… und speziell für schmale Alurahmen

26 26 © Julius Blum GmbH AVENTOS HF Programm >> schmale Alurahmen nSchmale Alurahmen -CLIP Adapterplatte, 0 mm 175H5B00

27 27 © Julius Blum GmbH AVENTOS HF Programm >> schmale Alurahmen nSchmale Alurahmen -CLIP top 120° Alurahmen- Scharnier, ohne Feder 72T550A -CLIP top Montageplatte Standard (gerade oder kreuz)

28 28 © Julius Blum GmbH AVENTOS HF Programm >> schmale Alurahmen nSchmale Alurahmen -CLIP top Alurahmen Zwischenscharnier ohne Feder 78Z550AT -CLIP Adapterplatte, 0 mm 175H5A00

29 29 © Julius Blum GmbH AVENTOS HF Handelsverpackung … zusätzlich -Scharniere >> da große marktspezifische Abhängigkeiten –Korpuswandstärken –Montageplattendistanzen –Befestigungen -Marktspezifische Scharniersets möglich (siehe nächste Folie) Kraftspeicher - Set 2x 20F2x01 2x 20F9001 1x 20F8001 li 1x 20F8001 re 1x Montageanleitung 10x Bef.-Schrauben 3 Sets Teleskophebel - Set 2x 20F3x01 4 Sets

30 30 © Julius Blum GmbH AVENTOS HF Handelsverpackung nKraftspeicher – Set 20F2200, 20F2500, 20F2800

31 31 © Julius Blum GmbH AVENTOS HF Handelsverpackung nTeleskophebel – Set 20F3200, 20F3500, 20F3800, 20F3900

32 32 © Julius Blum GmbH AVENTOS HF Handelsverpackung – mögliche Sets MB-Set: 2x 70T5550 2x 78Z5500T 6x 175H MB-Set: 2x 70T5550 4x 175H x 78Z550AT 1x 175H5B00 li 1x 175H5B00 re MB-Set: 2x 72T550AT 2x 175H5100 2x 78Z550AT 2x 175H5A00 1x 175H5B00 li 1x 175H5B00 re Kraftspeicher - Set 2x 20F2x01 2x 20F9001 1x 20F8001 li 1x 20F8001 re 1x Montageanleitung 10x Bef.-Schrauben 3 Sets Teleskophebel - Set 2x 20F3x01 4 Sets

33 33 © Julius Blum GmbH AVENTOS HF Programm Kommunikation Begründung für Produkt Montage und Verarbeitung Technische Details

34 34 © Julius Blum GmbH AVENTOS HF Montage und Verarbeitung nSchnelle und einfache Montage und Demontage der Fronten -Mit CLIP Technologie

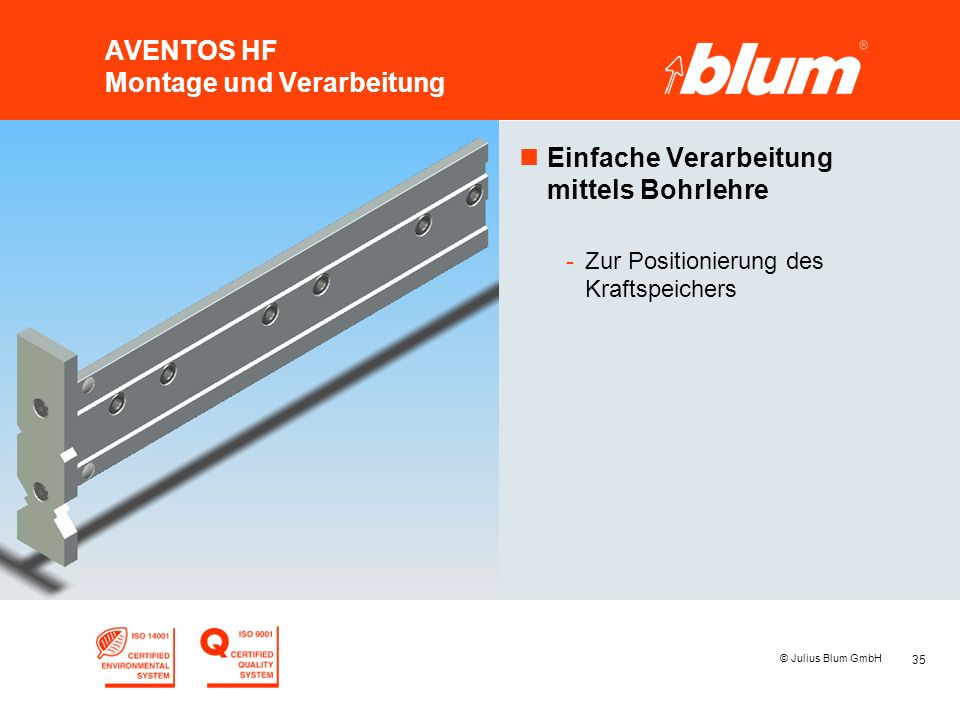

35 35 © Julius Blum GmbH AVENTOS HF Montage und Verarbeitung nEinfache Verarbeitung mittels Bohrlehre -Zur Positionierung des Kraftspeichers

36 36 © Julius Blum GmbH AVENTOS HF Montage und Verarbeitung nEinfache Krafteinstellung -Kraftspeicher werden stufenlos - mittels Skala - auf die jeweiligen Frontgewichte eingestellt

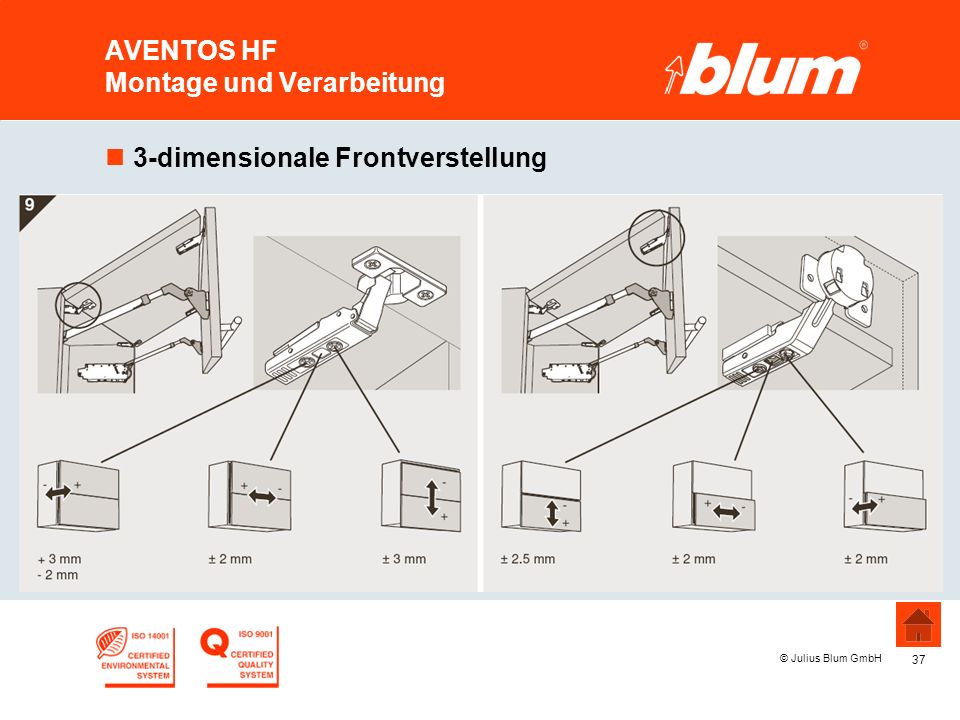

37 37 © Julius Blum GmbH AVENTOS HF Montage und Verarbeitung n3-dimensionale Frontverstellung

38 38 © Julius Blum GmbH AVENTOS HF Programm Kommunikation Begründung für Produkt Montage und Verarbeitung Technische Details

39 39 © Julius Blum GmbH AVENTOS HF Technische Details AblaufkurveBLUMOTION - Schließen FederpaketBLUMOTION - Öffnen

40 40 © Julius Blum GmbH AVENTOS HF Technische Details nKeine vorstehenden Teile -Vorteile während des (internen) Transports und bei der Montage der Küche

41 41 © Julius Blum GmbH AVENTOS HF Technische Details nPositionierung des Kraftspeichers -Höhe (H) ist abhängig von der Korpushöhe -2 Zapfen zur einfacheren Positionierung innerhalb des Systems 32 -Befestigung mit mindestens 4 Stück Ø 4 x 35 mm Spanplattenschrauben

42 42 © Julius Blum GmbH AVENTOS HF Technische Details nPositionierung der Frontbohrungen -Front oben Standardbohrungen für Scharnier und Montageplatte -Front unten Standardbohrungen für Scharnier Bohrungen für Montageplatte (X) ist von der Korpushöhe abhängig

43 43 © Julius Blum GmbH AVENTOS HF Technische Details nAnzahl Scharniere -Fronten zwischen 12 kg und 20 kg oder Korpusbreiten zwischen 1200 mm und 1800 mm benötigen >> 3 Scharniere -Fronten mit 20 kg und mehr oder Korpusbreite 1800 mm benötigen >> 4 Scharniere

44 44 © Julius Blum GmbH AVENTOS HF Technische Details nFachböden -22 mm Rückschnitt -Flexible Positionierung der Fachböden –Je nach Höhe können 1 bis 2 Fachböden eingesetzt werden –Identische Stauraumfläche

45 45 © Julius Blum GmbH AVENTOS HF Technische Details nFrei wählbare Griffposition -Keine Einschränkungen auf der unteren Front -Optimaler Zugriff

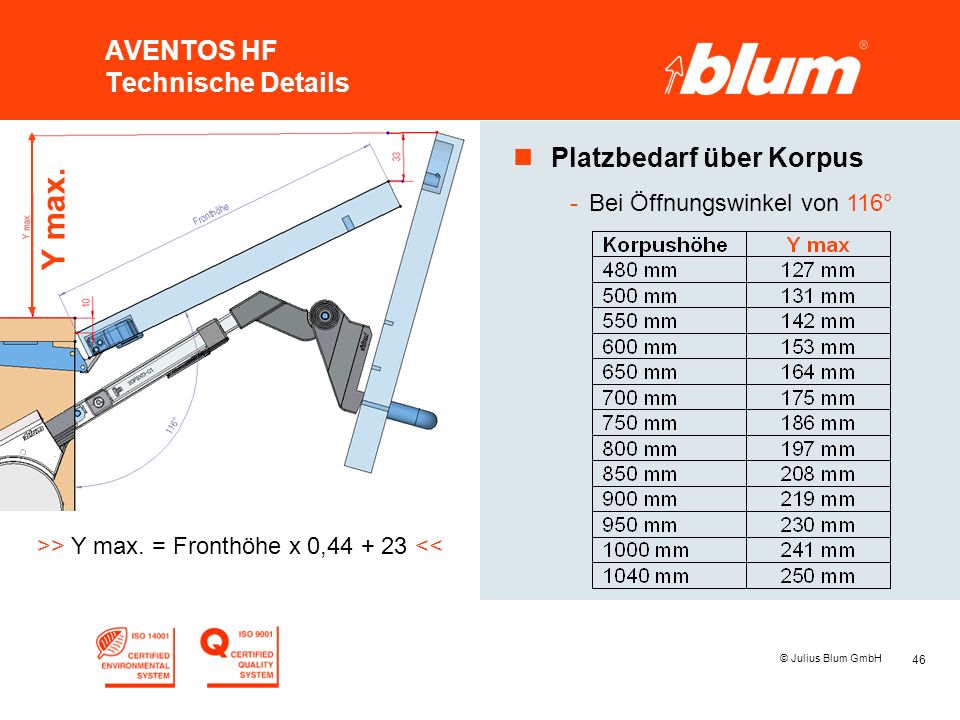

46 46 © Julius Blum GmbH AVENTOS HF Technische Details nPlatzbedarf über Korpus -Bei Öffnungswinkel von 116° >> Y max. = Fronthöhe x 0, << Y max.

47 47 © Julius Blum GmbH AVENTOS HF Technische Details nÖffnungswinkelbegrenzer für 104° 20F7051 -Für geringeren Platzbedarf überm Korpus nÖffnungswinkelbegrenzer für 83° 20F7011 -Kein Platzbedarf überm Korpus Kraftspeicher mit einer zusätzlichen Schraube 4 x 35 mm befestigen!

48 48 © Julius Blum GmbH AVENTOS HF Technische Details nPlatzbedarf über Korpus -Bei Öffnungswinkel von 104° >> Y max. = Fronthöhe x 0, <<

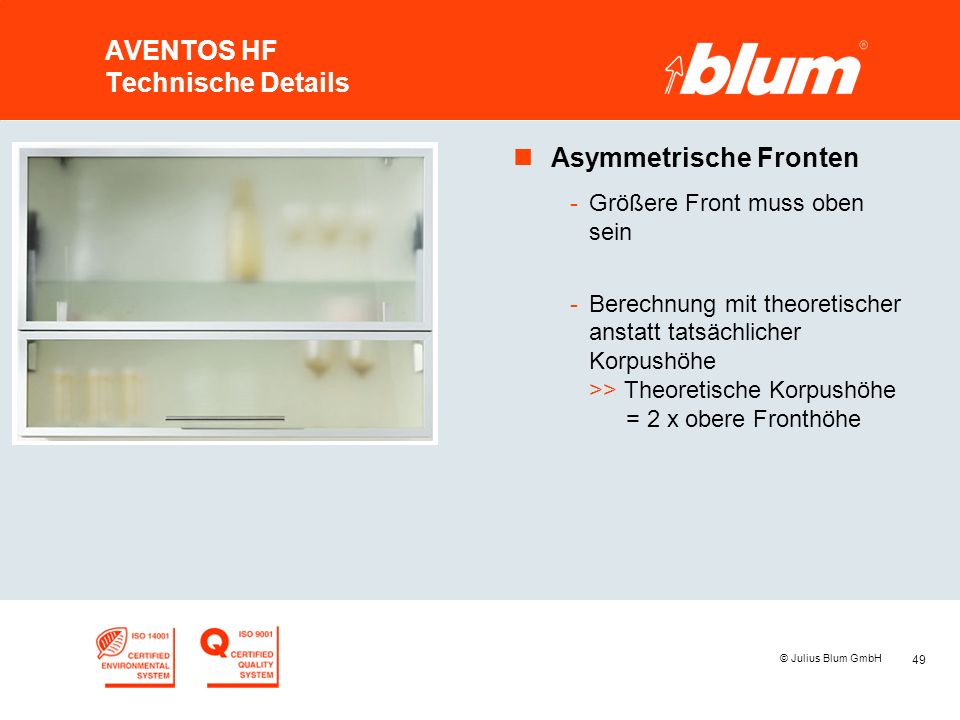

49 49 © Julius Blum GmbH AVENTOS HF Technische Details nAsymmetrische Fronten -Größere Front muss oben sein -Berechnung mit theoretischer anstatt tatsächlicher Korpushöhe >> Theoretische Korpushöhe = 2 x obere Fronthöhe

50 50 © Julius Blum GmbH AVENTOS HF Technische Details nQualität und Sicherheit -Noch existieren keine internationalen Standard -Interne Tests auf Bewegungen -Geprüft und bestätigt von LGA auf Bewegungen -Zertifiziert mit Bewegungen

51 51 © Julius Blum GmbH AVENTOS HF Technische Details nQualität und Sicherheit Verletzungsgefahr durch hochspringenden Teleskophebel! -Teleskophebel nicht nach unten drücken -Teleskophebel vor Montage bzw. Demontage entfernen

52 52 © Julius Blum GmbH AVENTOS HF Technische Details nQualität und Sicherheit -CLIP top 120° Zwischenscharnier ohne Feder 78Z55xxT >> Fingersicherheit inklusive!

53 53 © Julius Blum GmbH AVENTOS HF Programm Kommunikation Begründung für Produkt Montage und Verarbeitung Technische Details

54 54 © Julius Blum GmbH AVENTOS HF Die Praxis Praxistraining

55 55 © Julius Blum GmbH Blum Product Training
