1 Sprechfunk

2 Verkehrsarten/Verkehrsformen

3 1. Verkehrsarten 1. Richtungsverkehr: 1. Richtungsverkehr: nur senden oder empfangen Bsp: Leitstelle alarmiert FME

4 1. Verkehrsarten 2. Wechselverkehr 2. Wechselverkehr Abwechselnd Senden und Empfangen auf einer Frequenz, Sender u. Empfänger haben gleiche Bandlage -> nur ein Übertragungsweg Bsp: 2m Gerät W/U

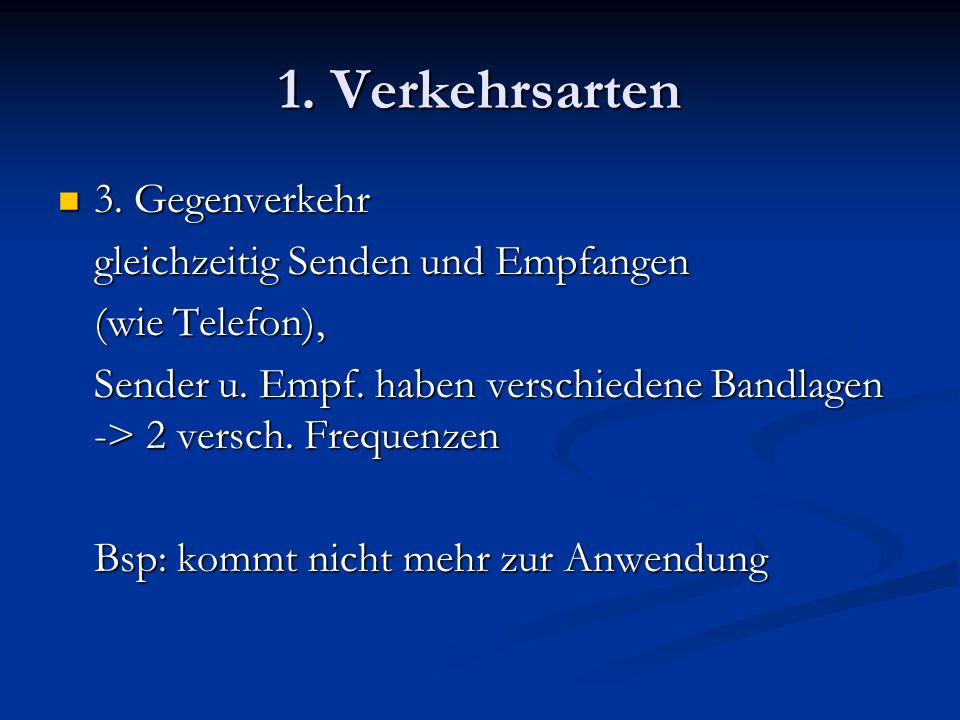

5 1. Verkehrsarten 3. Gegenverkehr 3. Gegenverkehr gleichzeitig Senden und Empfangen (wie Telefon), Sender u. Empf. haben verschiedene Bandlagen -> 2 versch. Frequenzen Bsp: kommt nicht mehr zur Anwendung

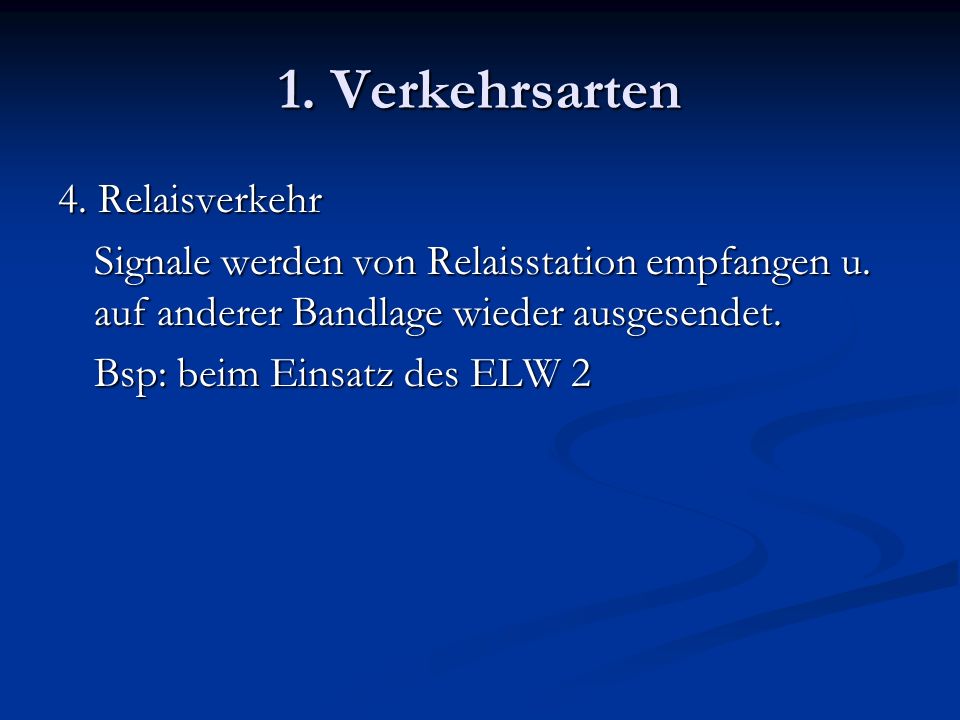

6 1. Verkehrsarten 4. Relaisverkehr Signale werden von Relaisstation empfangen u. auf anderer Bandlage wieder ausgesendet. Bsp: beim Einsatz des ELW 2

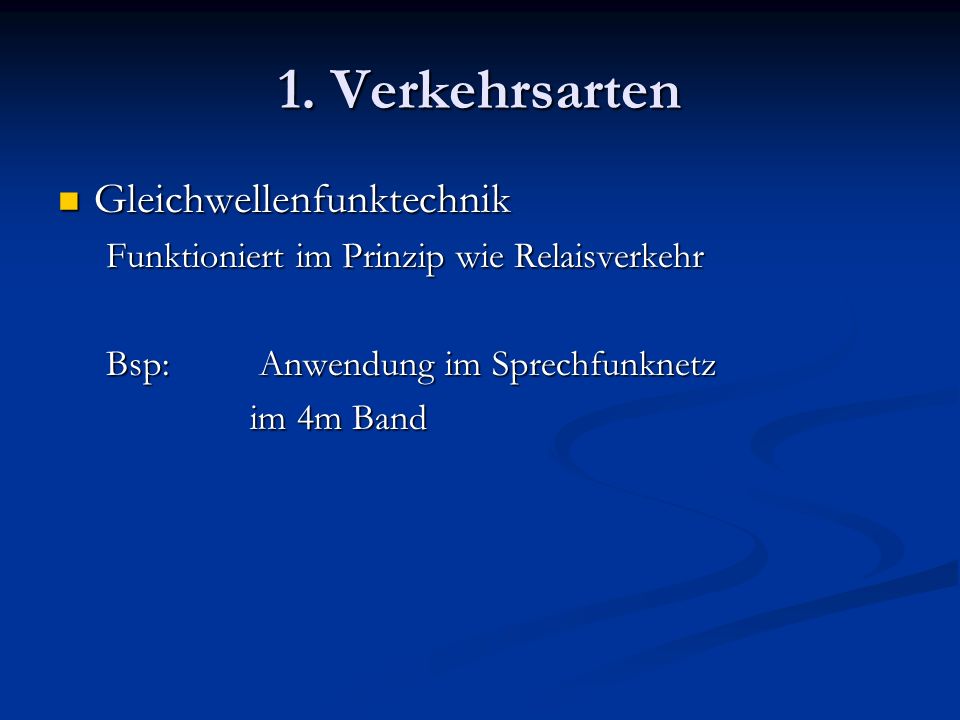

7 1. Verkehrsarten Gleichwellenfunktechnik Gleichwellenfunktechnik Funktioniert im Prinzip wie Relaisverkehr Bsp: Anwendung im Sprechfunknetz im 4m Band

8 2. Verkehrsformen 1. Linenverkehr 1. Linenverkehr Nachrichtenaustausch zwischen 2 Sprechfunkbetriebsstellen Bsp: Verbindung zwischen Gruppenführer und Angriffstrupp

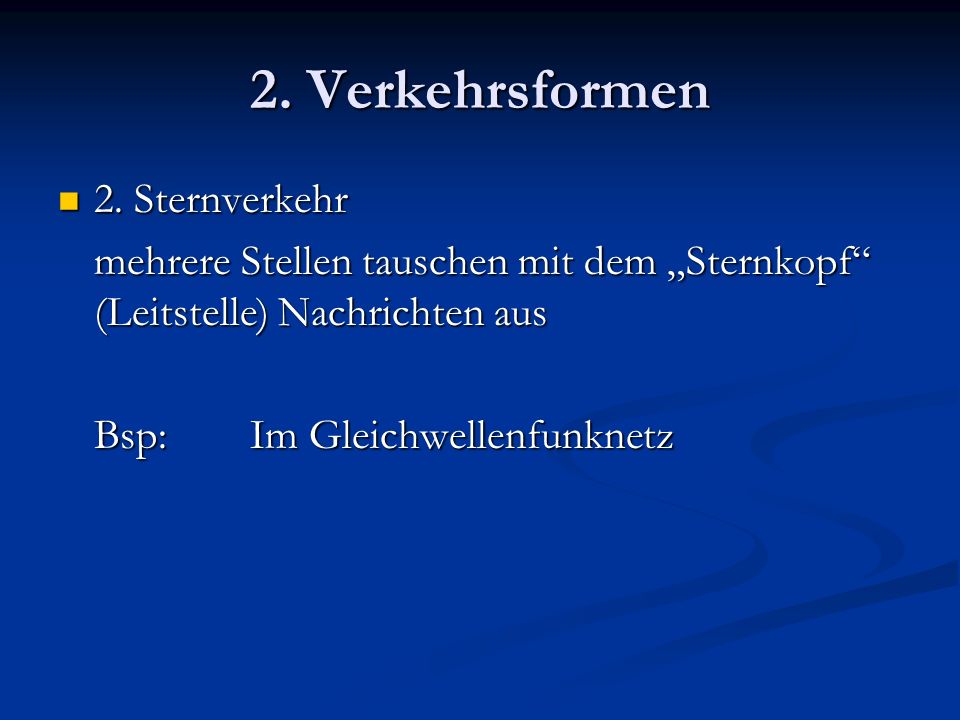

9 2. Verkehrsformen 2. Sternverkehr 2. Sternverkehr mehrere Stellen tauschen mit dem Sternkopf (Leitstelle) Nachrichten aus Bsp:Im Gleichwellenfunknetz

10 2. Verkehrsformen 3. Kreisverkehr 3. Kreisverkehr Alle Sprechfunkbetriebsstellen können miteinander sprechen und jeder hört jeden. Bsp: bei Einsätzen mit mehr als einem Fahrzeug

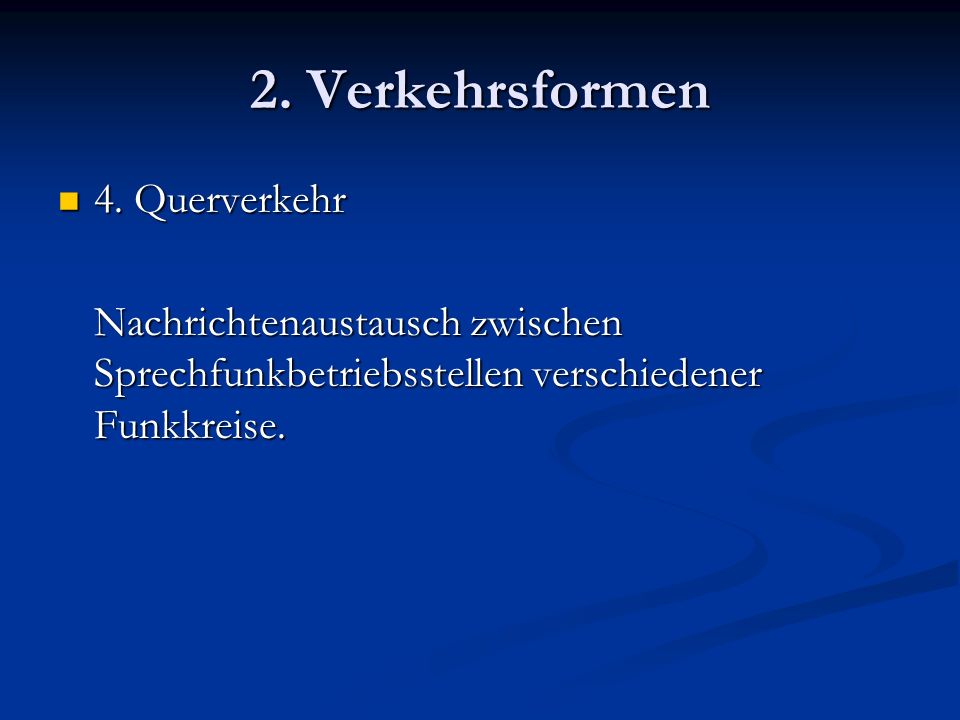

11 2. Verkehrsformen 4. Querverkehr 4. Querverkehr Nachrichtenaustausch zwischen Sprechfunkbetriebsstellen verschiedener Funkkreise.

12 Gerätekunde

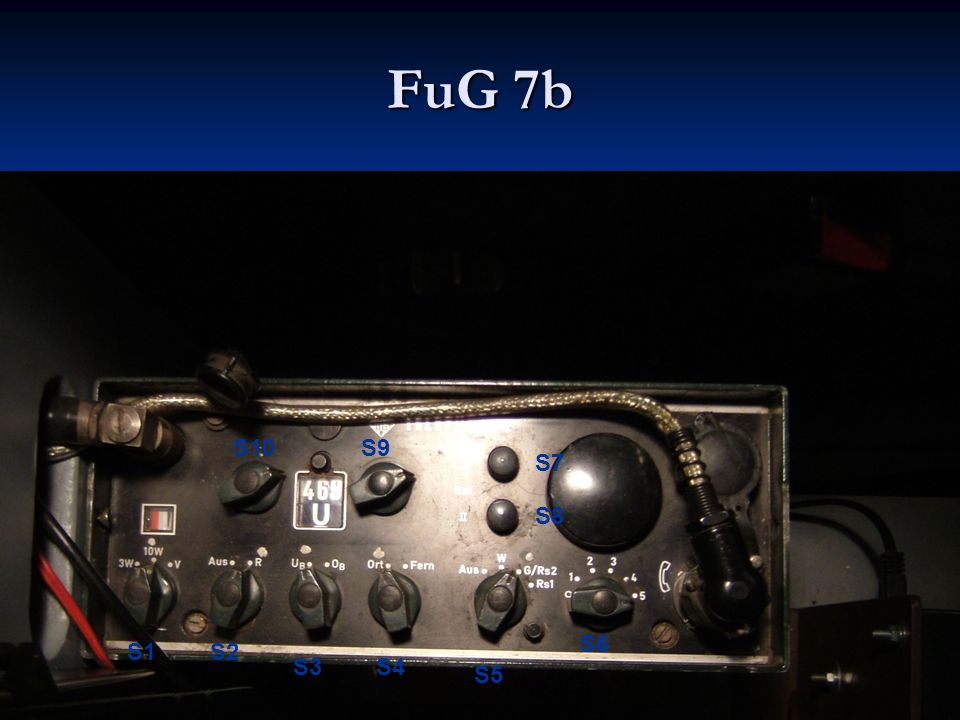

13 FuG 7b S1S2 S3S4 S5 S6 S7 S8 S9S10

14 Fug 8b-1

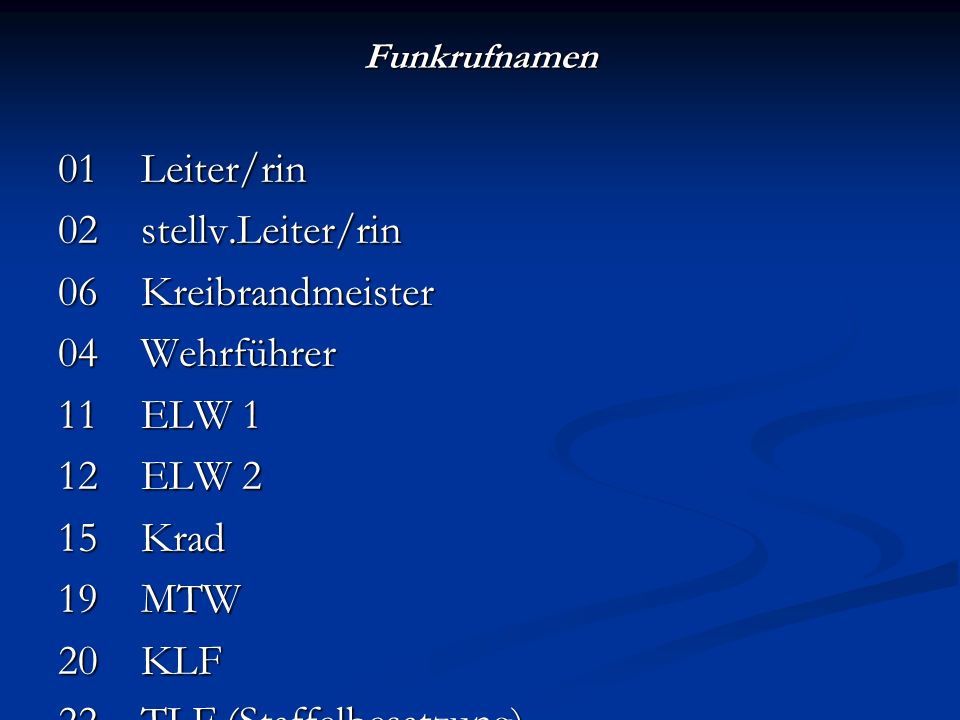

15 Funkrufnamen 01 Leiter/rin 02 stellv.Leiter/rin 06 Kreibrandmeister 04 Wehrführer 11 ELW 1 12 ELW 2 15 Krad 19 MTW 20 KLF 22 TLF (Staffelbesatzung) 23 HTLF 25 GTLF/TLF

16 33 DL DLK LF GG 41 LF 8 42 LF 8/6 43 LF 10/6 Allrad 44 LF LF 16-TS 47 TSF 48 TSF-W 51 Rüstwagen 54 GW-GG 56 GW-AS

17 57 FLF 58 GW-W 72 GW-L

18 Nachrichtenarten

19 Nachrichtenarten: 1. Gespräch 1. Gespräch 2. Durchsage ohne Bestätigung 2. Durchsage ohne Bestätigung 3. Durchsage mit Bestätigung 3. Durchsage mit Bestätigung

20 1. Gespräch Formloser, unmittelbarer Nachrichtenaustausch Formloser, unmittelbarer NachrichtenaustauschBsp: - Florian Bebra-Weiterode 1 von 2 kommen - Hier Florian B.-Weiterode 1 kommen - Frage: Benötigen Sie Schaummittel? Kommen - Nein kommen - verstanden, ende.

21 2. Durchsage ohne Bestätigung Bsp.: Hier Florian B.-Weiterode 1 an alle, Kühe auf der Fahrbahn, ich wiederhole, Kühe auf der Fahrbahn, ende

22 3. Durchsage mit Bestätigung Bsp. Hier Florian B.-Weiterode 1 an Florian B.-Weiterode 2 und 3, fahren Sie Einsatzstelle von hinten an, ich wiederhole, fahren Sie Einsatzstelle von hinten an, bestätigen Sie nach Aufforderung:

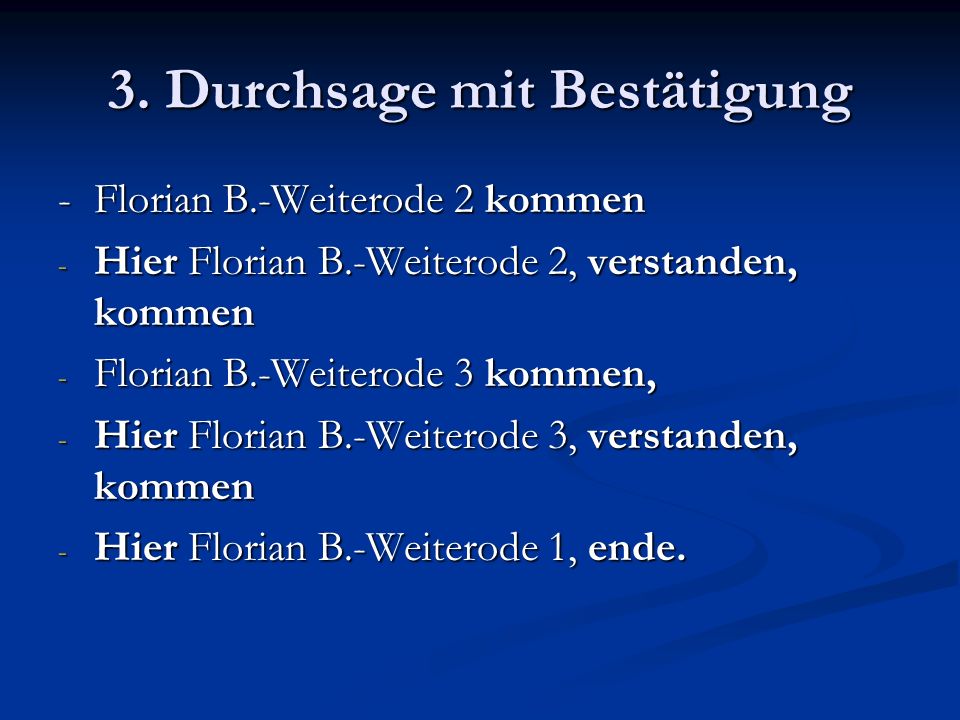

23 3. Durchsage mit Bestätigung -Florian B.-Weiterode 2 kommen - Hier Florian B.-Weiterode 2, verstanden, kommen - Florian B.-Weiterode 3 kommen, - Hier Florian B.-Weiterode 3, verstanden, kommen - Hier Florian B.-Weiterode 1, ende.

24 Zusammenarbeit mit der Leitstelle

25 Nach der Alarmierung muss von den Einsatzkräften ein exaktes Ablaufschema an Meldungen mit der Zentralen Leitstelle ausgetauscht werden. Grundsätzlich gilt: Bei Alarm besonnen und umsichtig handeln und nach der An- kunft im Gerätehaus: 1.Einsatzauft. erfragen und an die Vorgesetzten weitergeb. 2.Verlassen des Gerätehauses zur Einsatzstelle, Besatzung 3.Funkbetriebliche Weisungen beachten 4.Einsatzstelle erreicht, melden 5. Lagemeldung 6.Einsatzende, Einsatzbereitschaft melden 7.Geräterhaus erreicht, melden

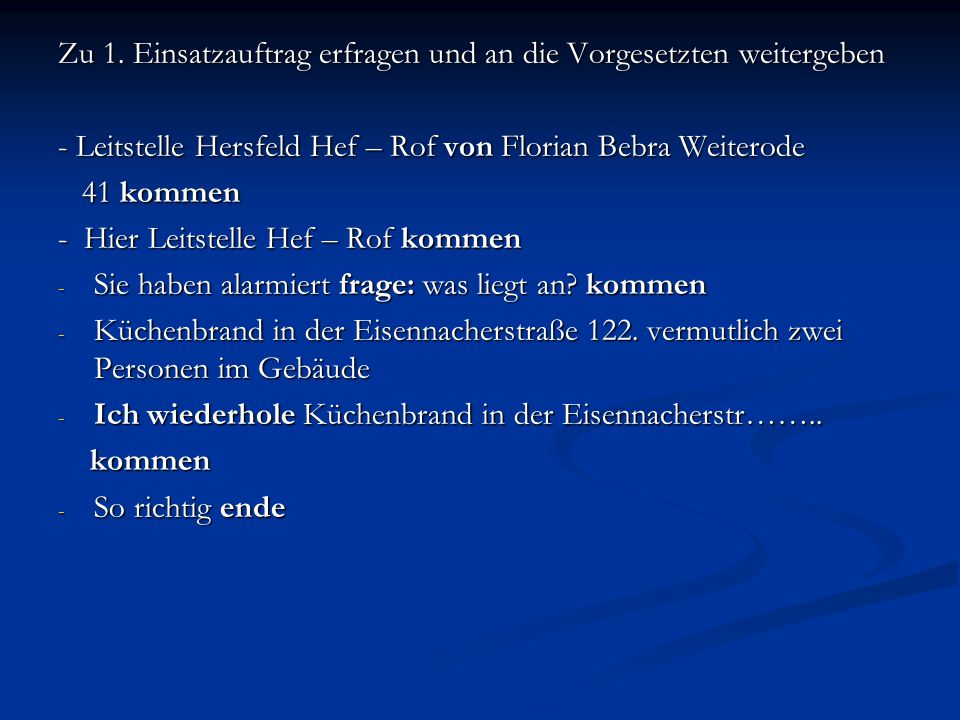

26 Zu 1. Einsatzauftrag erfragen und an die Vorgesetzten weitergeben - Leitstelle Hersfeld Hef – Rof von Florian Bebra Weiterode 41 kommen 41 kommen - Hier Leitstelle Hef – Rof kommen - Sie haben alarmiert frage: was liegt an? kommen - Küchenbrand in der Eisennacherstraße 122. vermutlich zwei Personen im Gebäude - Ich wiederhole Küchenbrand in der Eisennacherstr…….. kommen kommen - So richtig ende

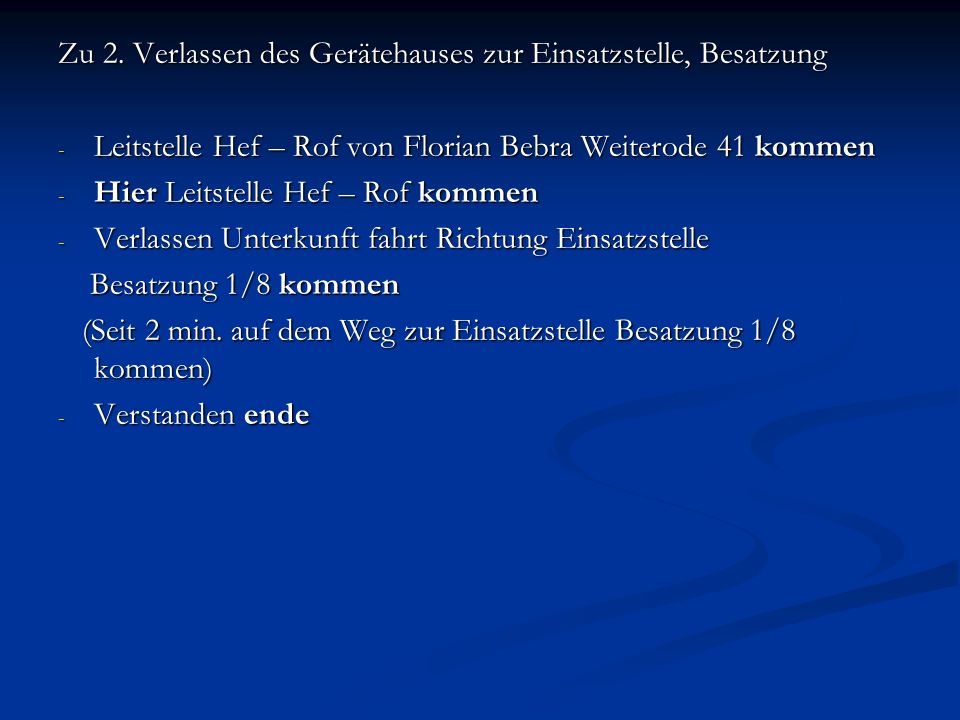

27 Zu 2. Verlassen des Gerätehauses zur Einsatzstelle, Besatzung - Leitstelle Hef – Rof von Florian Bebra Weiterode 41 kommen - Hier Leitstelle Hef – Rof kommen - Verlassen Unterkunft fahrt Richtung Einsatzstelle Besatzung 1/8 kommen Besatzung 1/8 kommen (Seit 2 min. auf dem Weg zur Einsatzstelle Besatzung 1/8 kommen) (Seit 2 min. auf dem Weg zur Einsatzstelle Besatzung 1/8 kommen) - Verstanden ende

28 Zu 4. Einsatzstelle erreicht melden - Leitstelle Hef – Rof von Florian Bebra Weiterode 41 kommen - Hier Leitstelle Hef – Rof kommen - Einsatzstelle an, außerhalb zur Erkundung, kommen - Verstanden Ende

29 Lagemeldung Meldung der eingesetzten Kräfte an die Leitstelle über Art und Umfang der Ereignisse, getroffene Maßnahmen und weiter benötigte Mannschaft und Gerät. Die Lagemeldung muss folgende Punkte enthalten: 1. Wo bin ich ? 2. Was ist hier los ? 3. Was habe ich unternommen ? 4. Was brauche ich noch ?

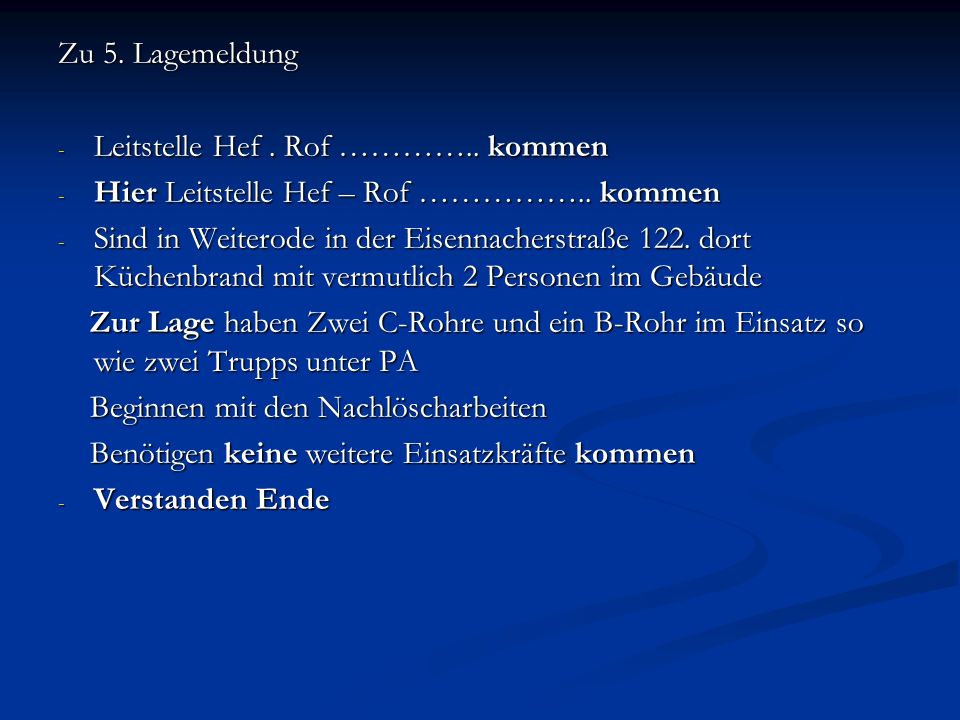

30 Zu 5. Lagemeldung - Leitstelle Hef. Rof ………….. kommen - Hier Leitstelle Hef – Rof …………….. kommen - Sind in Weiterode in der Eisennacherstraße 122. dort Küchenbrand mit vermutlich 2 Personen im Gebäude Zur Lage haben Zwei C-Rohre und ein B-Rohr im Einsatz so wie zwei Trupps unter PA Zur Lage haben Zwei C-Rohre und ein B-Rohr im Einsatz so wie zwei Trupps unter PA Beginnen mit den Nachlöscharbeiten Beginnen mit den Nachlöscharbeiten Benötigen keine weitere Einsatzkräfte kommen Benötigen keine weitere Einsatzkräfte kommen - Verstanden Ende

31 Zu 6. Einsatzende, Einsatzbereitschaft melden - Leitstelle Hef – Rof von ……………………. kommen - Hier Leistelle ……………. kommen - Zwei Personen gerettet und an den Rettungsdienst übergeben Feuer aus, Nachlöscharbeiten abgeschlossen, fahren Unterkunft an, nicht Einsatzbereit, kommen Feuer aus, Nachlöscharbeiten abgeschlossen, fahren Unterkunft an, nicht Einsatzbereit, kommen - Verstanden Ende

32 Zu 7. Gerätehaus erreicht melden - Leitstelle Hef – Rof von………………… kommen - Hier Leitstelle Hef- Rof kommen - Unterkunft an, Einsatzbereit, schalten gerät aus, kommen - Verstanden Ende

33 Buchstabiertafel A = Anton Ä = Ärger B = Berta C = Cäsar CH = Charlotte D = Dora E = Emil F = Friedrich G = Gustav H = Heinrich I = Ida J = Julius K = Kaufman

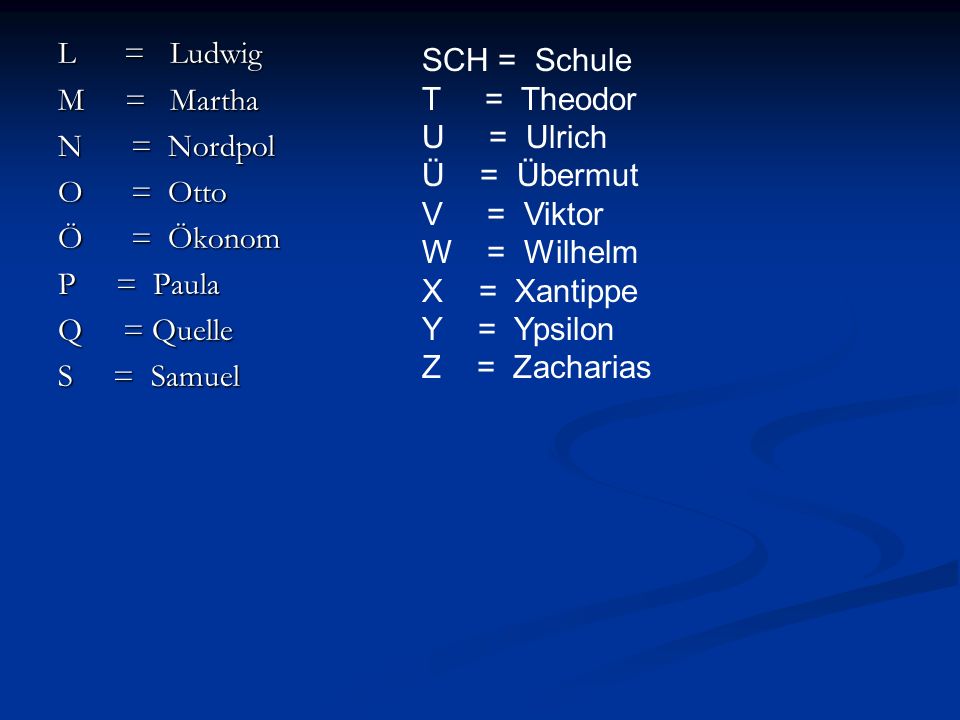

34 L = Ludwig M = Martha N = Nordpol O = Otto Ö = Ökonom P = Paula Q = Quelle S = Samuel SCH = Schule T = Theodor U = Ulrich Ü = Übermut V = Viktor W = Wilhelm X = Xantippe Y = Ypsilon Z = Zacharias

35 Buchstabieren Sie: Feuerlöscher F riedrich E mil U lrich E mil R ichard L udwig Ö konom Schule E mil R ichard
