1 Unterer Eichweg 666 4245 Kleinlützel 061 / 061 /

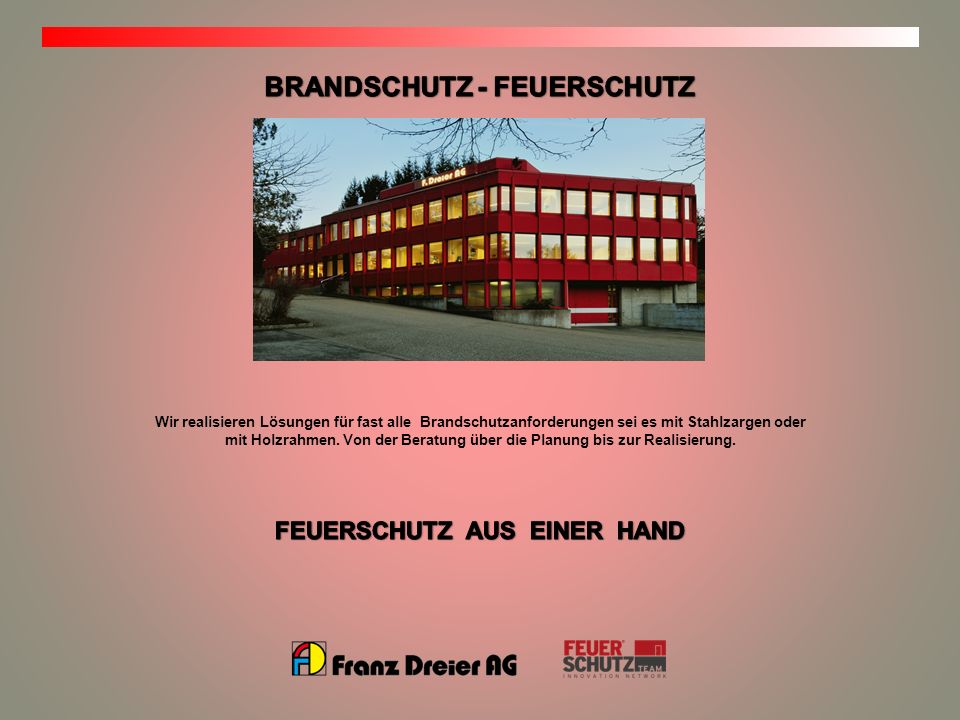

2 BRANDSCHUTZ - FEUERSCHUTZ FEUERSCHUTZ AUS EINER HAND
Wir realisieren Lösungen für fast alle Brandschutzanforderungen sei es mit Stahlzargen oder mit Holzrahmen. Von der Beratung über die Planung bis zur Realisierung. FEUERSCHUTZ AUS EINER HAND

3 BRANDSCHUTZ - FEUERSCHUTZ

4 BRANDSCHUTZ - FEUERSCHUTZ

5 BRANDSCHUTZ - FEUERSCHUTZ
Feuerschutz Produkte und Inhaltsverzeichnis Zargentüren EI30 1-flügelig Zargentüren EI30 2-flügelig Rahmentüren EI30 1-flügelig Rahmentüren EI30 2-flügelig Futtertüren EI30 1-flügelig Futtertüren EI30 2-flügelig Pendeltüren T30 1-flügelig Pendeltüren T30 2-flügelig Massivholztüren EI30 1-flügelig Schiebetüren EI30 1-flügelig manuell oder automatisch Schiebetüren EI30 2-flügelig manuell oder automatisch Schiebetüren EI30 mehr-flügelig Teleskop, manuell Brandabschnitt-Tor EI30 1-flügelig selbstschliessend Brandabschnitt-Tor EI30 2-flügelig selbstschliessend Brandschutztrennwände und Festverglasungen EI30 Brandschutztrennwände und Festverglasungen EI60 Steigzonen- und Elektrofronten EI30 bis nbb Wichtige Informationen und Abkürzungen

6 BRANDSCHUTZ - FEUERSCHUTZ
1. Zargentüren EI flügelig Produktkennzeichnung geprüft Lichtmasse max. Elementgrösse Türfläche max. Schallschutz (Labor) Volltürblatt ja 1375 x 2750 mm m2 Rw 50 dB Türblatt verglast ja 1375 x 2680 mm m2 Rw 40 dB verglast Volltürblatt mit Oberteil ja 1250 x 2630 mm m2 Rw 45 dB Volltürblatt mit Oberteil verglast ja 1435 x 2300 mm 1575 x 2700 mm m2 Türblatt verglast mit Seiten ja 1050 x 2100 mm 2790 x 2700 mm m2 und Oberteil Schutzfunktionen Brandschutz EI30 mit Nachweis Rauchschutz R30 mit Nachweis Einbruchschutz WK III ohne Oberteil und Seitenverglasung WK II mit Oberteil und Seitenverglasung Klimaschutz Klasse II Dauerfunktion C5 mit Nachweis Bedienungskräfte geprüft Beschusshemmend FB 4 möglich, muss im Einzelfall abgeklärt werden

7 BRANDSCHUTZ - FEUERSCHUTZ
2. Zargentüren EI flügelig Produktkennzeichnung geprüft Lichtmasse max. Elementgrösse Türfläche max. Schallschutz (Labor) Volltürblatt ja 2750 x 2750 mm m2 Rw 50 dB Türblatt verglast ja 2750 x 2750 mm m2 Rw 40 dB verglast Volltürblatt mit Oberteil ja 2750 x 3080 mm m2 Rw 45 dB Türblatt verglast mit Seiten ja 2750 x 3080 mm m2 und Oberteil Schutzfunktionen Brandschutz EI30 mit Nachweis Rauchschutz R30 mit Nachweis Einbruchschutz WK II mit Oberteil und Seitenverglasung Klimaschutz Klasse II Dauerfunktion C5 mit Nachweis Bedienungskräfte geprüft Beschusshemmend FB 4 möglich, muss im Einzelfall abgeklärt werden

8 BRANDSCHUTZ - FEUERSCHUTZ
3. Rahmentüren EI flügelig Produktkennzeichnung geprüft Lichtmasse max. Elementgrösse Türfläche max. Schallschutz (Labor) Volltürblatt mit / ohne Glas ja 1440 x 2870 mm m2 Rw 50 dB Türblatt verglast ja 1250 x 2870 mm m2 Rw 40 dB verglast Volltürblatt mit Seiten-/Oberteil ja 1440 x 2870 mm endlos x 5000 mm m2 Rw 45 dB ja 1250 x 2780 mm 3000 x 3000 mm m2 4 Türblatt verglast mit Seiten ja 1250 x 2870 mm endlos x 5000 mm m2 und Oberteil ja 1250 x 2780 mm endlos x 5000 mm m2 ja 1150 x 2750 mm m2 ja 1000 x 2500 mm m2 Volltürblatt in Extragrösse i. Zulassung 1840 x 3450 mm m2 Schutzfunktionen Brandschutz EI30 mit Nachweis Rauchschutz R30 mit Nachweis Einbruchschutz WK III ohne Oberteil und Seitenverglasung Klimaschutz Klasse II Dauerfunktion C5 mit Nachweis Beschusshemmend FB 4 möglich, muss im Einzelfall abgeklärt werden

9 BRANDSCHUTZ - FEUERSCHUTZ
4. Rahmentüren EI flügelig Produktkennzeichnung geprüft Lichtmasse max. Elementgrösse Türfläche max. Schallschutz (Labor) Volltürblatt mit / ohne Glas ja 2785 x 2875 mm 3000 x 3000 mm m2 Rw 40 dB Türblatt verglast ja 2500 x 2780 mm 2700 x 3000 mm m2 Rw 40 dB ja 2500 x 2500 mm m2 Volltürblatt mit Seiten-/Oberteil ja 2875 x 2875 mm endlos x 5000 mm m2 Rw 40 dB 4 Türblatt verglast mit Seiten ja 2500 x 2870 mm endlos x 5000 mm m2 und Oberteil ja 2500 x 2500 mm m2 Volltürblatt in Extragrösse i. Zulassung 2760 x 3800 mm m2 Schutzfunktionen Brandschutz EI30 mit Nachweis Rauchschutz R30 mit Nachweis Einbruchschutz WK III ohne Oberteil und Seitenverglasung Klimaschutz Klasse II Dauerfunktion C5 mit Nachweis Bedienungskräfte geprüft Beschusshemmend FB 4 möglich, muss im Einzelfall abgeklärt werden

10 BRANDSCHUTZ - FEUERSCHUTZ
5. Futtertüren EI flügelig Produktkennzeichnung geprüft Lichtmasse max. Elementgrösse Türfläche max. Schallschutz (Labor) Volltürblatt mit/ohne Glas ja 1400 x 2870 mm m2 Rw 50 dB Türblatt verglast ja 1250 x 2780 mm m2 Rw 40 dB verglast Volltürblatt mit Oberteil ja 1250 x 2765 mm m2 Rw 45 dB Türblatt verglast mit Oberteil ja 1250 x 2765 mm m2 Schutzfunktionen Brandschutz EI30 mit Nachweis Rauchschutz R30 mit Nachweis Einbruchschutz WK III ohne Oberteil WK II mit Oberteil Klimaschutz Klasse II Dauerfunktion C5 mit Nachweis Bedienungskräfte geprüft Beschusshemmend FB 4 möglich, muss im Einzelfall abgeklärt werden

11 BRANDSCHUTZ - FEUERSCHUTZ
6. Futtertüren EI flügelig Produktkennzeichnung geprüft Lichtmasse max. Elementgrösse Türfläche max. Schallschutz (Labor) Volltürblatt mit/ohne Glas ja 2875 x 2875 mm m2 Rw 50 dB Türblatt verglast ja 2500 x 2780 mm m2 Rw 40 dB verglast Volltürblatt mit Oberteil ja 2760 x 3180 mm m2 Rw 45 dB Türblatt verglast mit Oberteil ja 2760 x 3180 mm m2 Schutzfunktionen Brandschutz EI30 mit Nachweis Rauchschutz R30 mit Nachweis Einbruchschutz WK III ohne Oberteil WK II mit Oberteil Klimaschutz Klasse II Dauerfunktion C5 mit Nachweis Bedienungskräfte geprüft Beschusshemmend FB 4 möglich, muss im Einzelfall abgeklärt werden

12 BRANDSCHUTZ - FEUERSCHUTZ
7. Pendeltüren T flügelig (Keine Fluchttüren) Produktkennzeichnung geprüft Lichtmasse max. Elementgrösse Türfläche max. Schallschutz (Labor) Volltürblatt mit/ohne Glas ja 1100 x 2740 mm Türblatt verglast ja 1100 x 2740 mm Volltürblatt mit Seiten- /Oberteil ja 1100 x 2740 mm endlos x 3000 mm Türblatt verglast mit Seiten ja 1100 x 2740 mm endlos x 3000 mm und Oberteil Schutzfunktionen Brandschutz T30 mit Nachweis Rauchschutz Einbruchschutz Klimaschutz Dauerfunktion Bedienungskräfte Beschusshemmend

13 BRANDSCHUTZ - FEUERSCHUTZ
8. Pendeltüren T flügelig (Keine Fluchttüren) Produktkennzeichnung geprüft Lichtmasse max. Elementgrösse Türfläche max. Schallschutz (Labor) Volltürblatt mit/ohne Glas ja 2025 x 2530 mm Türblatt verglast ja 2025 x 2530 mm Volltürblatt mit Seiten- /Oberteil ja 2025 x 2530 mm endlos x 3000 mm Türblatt verglast mit Seiten ja 2025 x 2530 mm endlos x 3000 mm und Oberteil Schutzfunktionen Brandschutz T30 mit Nachweis Rauchschutz Einbruchschutz Klimaschutz Dauerfunktion Bedienungskräfte Beschusshemmend

14 BRANDSCHUTZ - FEUERSCHUTZ
9. Massivholztüren EI30 Produktkennzeichnung geprüft Lichtmasse max. Elementgrösse Türfläche max. Massivholztürblatt ja 1100 x 2300 mm m2 Massivholztürblatt mit Glas ja 1100 x 2300 mm m2 Schutzfunktionen Brandschutz EI30 mit Nachweis Rauchschutz R30 mit Nachweis Einbruchschutz WK I Klimaschutz Klasse 0 Dauerfunktion C5 mit Nachweis Bedienungskräfte geprüft Beschusshemmend

15 BRANDSCHUTZ - FEUERSCHUTZ
10. Schiebetüren EI30 1-flügelig, manuell oder automatisch Produktkennzeichnung geprüft Lichtmasse max. Schliessung Volltürblatt mit/ohne Glas ja 1300 x 2780 mm manuell mit schräger Laufschiene Volltürblatt mit/ohne Glas ja 4000 x 3000 mm manuell mit Schliessgewicht / -feder Volltürblatt mit/ohne Glas ja 1800 x 3840 mm automatisch Volltürblatt mit/ohne Fluchttür ja 4000 x 3000 mm manuell mit Schliessgewicht / -feder Volltürblatt mit/ohne Fluchttür ja 1800 x 3840 mm automatisch F Fluchttüre ja 1250 x 2100 mm integrierter Türschliesser Schutzfunktionen Brandschutz EI30 mit Nachweis Einbruchschutz WK I Klimaschutz Klasse II Dauerfunktion C5 mit Nachweis Bedienungskräfte geprüft

16 BRANDSCHUTZ - FEUERSCHUTZ
11. Schiebetüren EI30 2-flügelig, manuell oder automatisch Produktkennzeichnung geprüft Lichtmasse max. Schliessung Volltürblatt mit/ohne Glas ja 3150 x 2560 mm automatisch Volltürblatt mit/ohne Glas i. Zul x 3750 mm manuell mit Schliessfeder 2 Volltürblatt mit/ohne Fluchttür ja 3105 x 2560 mm automatisch Volltürblatt mit/ohne Fluchttür i. Zul x 3000 mm manuell mit Schliessfeder F Fluchttüre ja 1250 x 2100 mm integrierter Türschliesser Schutzfunktionen Brandschutz EI30 mit Nachweis Einbruchschutz WK I Klimaschutz Klasse II Dauerfunktion C5 mit Nachweis Bedienungskräfte geprüft

17 BRANDSCHUTZ - FEUERSCHUTZ
12. Schiebetüren EI oder 3-flügelig, Teleskop manuell Produktkennzeichnung geprüft Lichtmasse max. Schliessung Volltürblatt mit/ohne Glas i. Zul x 3875 mm manuell mit Schliessfeder Volltürblatt mit/ohne Fluchttür i. Zul x 3875 mm manuell mit Schliessfeder F Fluchttüre ja 1250 x 2100 mm integrierter Türschliesser Schutzfunktionen Brandschutz EI30 mit Nachweis Einbruchschutz WK I Klimaschutz Klasse II Dauerfunktion C5 mit Nachweis Bedienungskräfte geprüft

18 BRANDSCHUTZ - FEUERSCHUTZ
13. Brandabschnitt-Tor EI30 1-flügelig, selbstschliessend Produktkennzeichnung geprüft Lichtmasse max. Türfläche max. Volltürblatt ohne integrierte Fluchttür ja 3040 x 4200 mm m2 Volltürblatt mit integrierte Fluchttür ja 3040 x 4200 mm m2 F Fluchttüre ja 1415 x 2515 mm m2 Schutzfunktionen Brandschutz EI30 mit Nachweis Einbruchschutz Klimaschutz Dauerfunktion Bedienungskräfte

19 BRANDSCHUTZ - FEUERSCHUTZ
14. Brandabschnitt-Tor EI30 2-flügelig, selbstschliessend Produktkennzeichnung geprüft Lichtmasse max. Türfläche max. Volltürblatt ohne integrierte Fluchttür ja 5000 x 4200 mm m2 gegenläufig Volltürblatt mit integrierte Fluchttür ja 5000 x 4200 mm m2 F Fluchttüre ja 1415 x 2515 mm m2 Schutzfunktionen Brandschutz EI30 mit Nachweis

20 BRANDSCHUTZ - FEUERSCHUTZ
15. Brandschutztrennwände und Festverglasungen EI30 Produktkennzeichnung geprüft Elementgrösse Glasgrösse max. Türfläche max. Trennwand verglast / mit Füllung ja endlos x 3000 mm 3800 x 2300 mm 8.70 m2 / Scheibe Trennwand verglast / mit Füllung ja endlos x 5000 mm 3800 x 2300 mm 8.70 m2 / Scheibe Trennwand verglast mit Silikonfuge ja endlos x 3000 mm 2910 x 2000 mm 5.80 m2 / Scheibe 4 Trennwand verglast „Pfostenlos“ ja endlos x 3100 mm 3000 x 1500 mm 4.50 m2 / Scheibe Trennwand verglast „Flächenbündig“ ja endlos x 3100 mm 3000 x 1500 mm 4.50 m2 / Scheibe Schutzfunktionen Brandschutz EI30 mit Nachweis Rauchschutz R30 mit Nachweis Einbruchschutz WK I Schallschutz (Laborwert) Rw 44 dB Beschusshemmend bis FB 4

21 BRANDSCHUTZ - FEUERSCHUTZ
16. Brandschutztrennwände und Festverglasungen EI60 Produktkennzeichnung geprüft Elementgrösse Glasgrösse max. Türfläche max. Vollwand ja endlos x 4000 mm Trennwand verglast ja endlos x 3000 mm 2910 x 2000 mm 5.90 m2 / Scheibe 3 Trennwand verglast „Pfostenlos“ ja endlos x 3100 mm 3000 x 1500 mm 4.50 m2 / Scheibe 4 Trennwand verglast „Flächenbündig“ ja endlos x 3100 mm 3000 x 1500 mm 4.50 m2 / Scheibe Schutzfunktionen Brandschutz EI60 mit Nachweis Rauchschutz R30 mit Nachweis Einbruchschutz WK III Schallschutz (Laborwert) Rw 44 dB Beschusshemmend bis FB 4

22 BRANDSCHUTZ - FEUERSCHUTZ
17. Steigzonen- / Elektrofronten EI30 - nbb Produktkennzeichnung geprüft Lichtmass max. Elementgrösse max. Türfläche max. Einflügelige Steigzonen-/Elektrofronten ja 940 x 3075 mm 1060 x 4000 mm m2 Mehrflügelige Steigzonen-/Elektrofronten ja 1990 x 3000 mm endlos x 4000 mm Schutzfunktionen Brandschutz EI30 mit Nachweis Einbruchschutz WK I Klimaschutz Klasse II Bedienungskräfte geprüft

23 BRANDSCHUTZ - FEUERSCHUTZ
18. Informationen und Abkürzungen Feuerschutz-Spezialtüren unterscheiden sich von marktüblichen Türblattkonstruktionen durch richtungsweisende Details Brandschutz kann auch schön sein Durch eine Türblattdicke von 59 mm und 68 mm werden das Stehvermögen, die mechanische Beanspruchbarkeit und die schalldämmtechnische Eigenschaften entscheidend verbessert und erhöht Auf Grund der Schichtverleimung entsprechen sämtliche Spezialtüren der Klimaklasse 3b Ab einer Stärke von 59 mm, sollte eine Alu-Einlage gegen Verzug eingebaut werden Klimaklassen wurden in furnierter und lackierter Ausführung geprüft

24 BRANDSCHUTZ - FEUERSCHUTZ
Abkürzungen bb brennbar nbb nicht brennbar BKZ Brandkennziffer BSR Brandschutzregister BSRonline VKF Nr Brandschutz Anwendungs-Nummer (BSR) Brandschutz Register EN Europäische Norm SIA TA Technische Auskunft EMPA

25 BRANDSCHUTZ - FEUERSCHUTZ
Klassierungen – Feuerwiderstand von Bauteilen Schweizerische Klassierungskriterien nach VKF-Prüfnorm Feuerwiderstandsklassen F Tragende und raumabschliessende Bauteile 30bb / 30 / 60 / 90 / 120 / 160 / 240 T Bewegliche Elemente – Türen und Tore 30 / 60 / 90 R Rauch- und flammdichte Abschlüsse 30 / 60 K Brandschutzklappen 30 / 60 / 90 S Abschottungen 30 / 60 / 90 A Aufzugsschachttüren 30 / 60 C Selbstschliessend Zuordnung EN = VKF Die europäischen Klassierungen lassen sich für den Feuerwiderstand von Bauteilen wie folgt den VKF-Klassierungen zuteilen: Bauteil EN VKF Tragende, raumabschliessend REI F Nichttragend, raumabschliessend EI F / S / K Raumabschliessend, beweglich EI T Rauch- und flammdicht E R

26 BRANDSCHUTZ - FEUERSCHUTZ

27 BRANDSCHUTZ - FEUERSCHUTZ Wir haben die Antworten!!!
Haben Sie noch Fragen? Wir haben die Antworten!!! © Copyright by joe
