Funktioniert meine Solaranlage einwandfrei? Jürg Marti.

Ähnliche Präsentationen


Präsentation zum Thema: "Funktioniert meine Solaranlage einwandfrei? Jürg Marti."—  Präsentation transkript:

1 Funktioniert meine Solaranlage einwandfrei? Jürg Marti

2 Funktioniert meine Solaranlage einwandfrei? Systemunterscheidung. SonnenkollektoranlagePhotovoltaikanlage Sonnenkollektoren Solarwärme Solarmodule Solarstrom

3 Funktioniert meine Solaranlage einwandfrei? Photovoltaik. Von der Solarstrahlung ins Stromnetz.

4 Funktioniert meine Solaranlage einwandfrei? Photovoltaik. Strom x Spannung = Leistung Die Modulleistung ist abhängig von der Solarstrahlung der der Modultemperatur

5 Funktioniert meine Solaranlage einwandfrei? Photovoltaik. Mögliche Probleme. Beschattung (z.B. durch Laub, Bäume, Neubau) Schnee Überspannung (Blitze) Überhitzung Wechselrichterdefekte By-Pass-Dioden Marderbisse in Kabel Moduldefekte (Delamination Kontaktkorrosion, Hot-Spot)

6 Funktioniert meine Solaranlage einwandfrei? Photovoltaik. Funktionskontrolle. Quartalsweise Kontrolle Der Ertrag kann einfach via Energiezähler am Wechselrichter oder am EW- Zähler kontrolliert werden. An einem durchgehend sonnigen Tag (März – Sept.) beträgt der Ertrag ca. 5 kWh pro kW installierter Leistung. Bei Grossanlagen Fernüber- wachung mit Alarmierung üblich.

7 Funktioniert meine Solaranlage einwandfrei? Photovoltaik. Kennziffern. Standardmodule 1 m 2 = 150 Watt Leistung kristallin: 1 Kilowatt (kW) Leistung = 7 m 2 1 Kilowatt Leistung = 1000 Kilowattstunden (kWh) Energie pro Jahr Minimalwerte für Anlagen ab 2010 (CH-Mittelland, Wechselrichter ƞ europ. > 95%): ModulneigungModulorientierung SüdenSüdost/SüdwestOst/West 20°920 kWh/kW DC ·a870 kWh/kW DC ·a800 kWh/kW DC ·a 30°940 kWh/kW DC ·a880 kWh/kW DC ·a780 kWh/kW DC ·a 45°930 kWh/kW DC ·a860 kWh/kW DC ·a740 kWh/kW DC ·a

8 Funktioniert meine Solaranlage einwandfrei? Solarwärme.

9 Funktioniert meine Solaranlage einwandfrei? Solarwärme. Kollektorwirkungsgrad. Die Kollektorleistung ist abhängig von der Einstrahlung, der Bauart des Kollektors und der Temperatur- differenz zwischen Kollektor und Umgebung. Einstrahlung 800 W/m 2

10 Funktioniert meine Solaranlage einwandfrei? Solarwärme. Die Komponenten einer einfachen Warmwasseranlage. Kollektoren Nachheizung Mischventil zur Konstanthaltung der Warmwassertemperatur Solar- speicher Expansionsgefäss Pumpe Sicherheitsventil Manometer Rückschlag -Ventil

11 Funktioniert meine Solaranlage einwandfrei? Solarwärme. Kollektoren. Was ist bei Kollektoren zu beachten? Minimale Neigung (Flachkollektoren 20°) Kollektor ist meist höchster Punkt der Anlage, bei falscher Verrohrung kann sich Luft sammeln (üblicherweise wird die Luft via Vorlaufleitung warm bis in den Keller geführt wo ein Entlüfter ist) Möglichst kurze Stagnationszeit (geringere Materialbelastung) Hagelfestigkeit bei Vakuumröhrenkollektoren Kein Anlagestillstand bei Hochleistungs- Vakuumröhrenkollektoren

12 Funktioniert meine Solaranlage einwandfrei? Solarwärme. Solarkreislauf. Was ist beim Solarkreislauf zu beachten? Leitungen lückenlos bis zum Speicher isolieren Expansionsgefäss muss genügend gross sein und der Gasdruck muss eingestellt werden Die Temperaturen sollen an Thermometern oder auf dem Reglerdisplay ablesbar sein Die Temperaturdifferenz zwischen Vor- und Rücklaufleitung darf maximal 40 °C betragen.

13 Funktioniert meine Solaranlage einwandfrei? Solarwärme. Solarspeicher. Was ist bei Solarspeichern zu beachten? Anschlüsse bis an den Speicher isolieren Anschlüsse möglichst siphonieren keine zu grossen Speicher (Speicherverluste) Zusammenspiel zwischen konventioneller Heizung und Solaranlage (Heizungs- speicher darf nicht vollständig durch die Hezung geladen werden) Trinkwasserspeicher nur soweit nachheizen, wie nötig (EFH 55° C) Heizungsregler, Thermostat

14 Funktioniert meine Solaranlage einwandfrei? Solarwärme. Verbraucher. Der Verbrauch beinflusst den Ertrag. Geschirrspüler ans Warmwasser anschliessen, wenn der Kaltwasserzapfen kleiner 2 l ist (Messbecher) Waschmaschine ans Warmwasser anschliessen (ev. mit Vorschaltgerät Alfa Mix oder Martin MS1002) geringere Heizkreistemperaturen erhöhen den Kollektorertrag Eine Nachtabschaltung spart mehr als eine Nachtabsenkung (Zeitverzögerung bei Heizkörpern ½ h, bei Bodenheizung ca. 3 h)

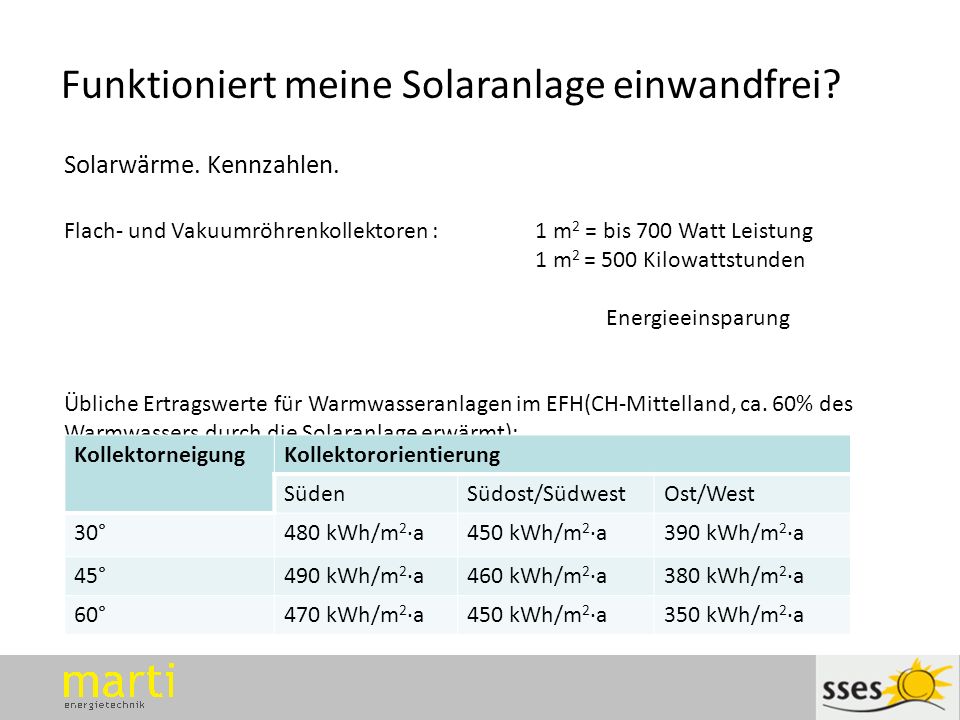

15 Funktioniert meine Solaranlage einwandfrei? Solarwärme. Kennzahlen. Flach- und Vakuumröhrenkollektoren :1 m 2 = bis 700 Watt Leistung 1 m 2 = 500 Kilowattstunden Energieeinsparung Übliche Ertragswerte für Warmwasseranlagen im EFH(CH-Mittelland, ca. 60% des Warmwassers durch die Solaranlage erwärmt): KollektorneigungKollektororientierung SüdenSüdost/SüdwestOst/West 30°480 kWh/m 2 ·a450 kWh/m 2 ·a390 kWh/m 2 ·a 45°490 kWh/m 2 ·a460 kWh/m 2 ·a380 kWh/m 2 ·a 60°470 kWh/m 2 ·a450 kWh/m 2 ·a350 kWh/m 2 ·a

16 Funktioniert meine Solaranlage einwandfrei? Der höchste Solarertrag wird nicht durch den besten Kollektor, sondern durch ein stimmiges Anlagekonzept erzielt. Eine Solaranlage arbeitet bivalent (mit einem zweiten Wärmeerzeuger). Bei einem Ausfall der Solaranlage übernimmt der zweite Wärmeerzeuger oft unbemerkt die Wärmeversorgung. Ein Defekt an der Solaranlage muss entsprechend in nützlicher Frist erkannt werden können: Bei Anlagen wo die Nachheizung (Heizkessel, Wärmepumpe, Elektroeinsatz) ganzjährig eingeschalten ist, minimal durch eine Funktionskontrolle im Frühling. Wird die Nachheizung ausserhalb der Heizperiode abgeschaltet, so muss die Solaranlage nicht weiter überwacht werden, da ein Ausfall sofort beim Warmwasser bemerkt wird. Solarwärme.

17 Funktioniert meine Solaranlage einwandfrei? Solarwärme. Funktionskontrolle. Quartalsweise Kontrollen Liefert der Kollektor Wärme zum Speicher ? (Thermometer oder Handkontrolle an unisolierter Leitung, bei Sonnenschein soll die Temperaturdifferenz zwischen warmer und kalter Leitung mindestens 10°C aber max. 40°C sein) Zeigt der Solarregler eine Störung an? Service Systemlieferant Sind im Sommer Heizleitungen warm? Service Installateur

18 Funktioniert meine Solaranlage einwandfrei? Solarwärme. Funktionskontrolle. jährliche Kontrollen Ist der Druck im System genügend hoch (schwarzer Zeiger über fest eingestelltem roten Zeiger) falls Druck zu tief kein Wasser nachfüllen! Service aufbieten für Kontrolle Gaspolster im Expansionsgefäss und ev. Nachfüllen von Wärmeträger Nach 2 Jahren und dann alle ca. 4 Jahre Wärmeträger überprüfen lassen (Frostschutz, Korrosionschutz, Trübung)

19 Funktioniert meine Solaranlage einwandfrei? Solarwärme. Solarstrom. Reinigung von Modulen und Kollektoren Eine Reinigung der Glasoberflächen ist üblicherweise nicht nötig. Bei flach geneigen Modulen < 20° und bei Standorten mit hoher Luftbelastung empfiehlt sich eine periodische Reinigung (ca. 2 – 3 Jahre je nach Verschmutzung [z.B. Biofilm an der unteren Modulkante] Auf Flachdächern muss der Bewuchs im Rahmen der Flachdachwartung periodisch entfernt werden um einer partiellen Modulbeschattung vorzubeugen.

20 Funktioniert meine Solaranlage einwandfrei? Solarwärme. Tipps für Neuanlagen. Den Wald vor lauter Bäume nicht mehr sehen, oder einfache Anlagen- konzepte sind am effizientesten!

21 Funktioniert meine Solaranlage einwandfrei? Formulieren Sie als Kunde Ihre Erwartungen an die Anlage schriftlich und lassen Sie diese bestätigen. Kontrollieren Sie das Angebot des Installateurs auf Vollständigkeit resp. fragen Sie nach allfälligen bauseitigen Arbeiten. Ein hydraulisches und/oder elektrisches Schema und ein Funktionsbeschrieb gehört zu jeder Anlage. Verlangen Sie ein Inbetriebnahmeprotokoll, in welchem die Einstellungen vermerkt sind. Neubau einer Anlage.

22 Funktioniert meine Solaranlage einwandfrei? Eine richtig geplante und gebaute Solaranlage spart viel fossile Energie, macht Freude und braucht praktisch keinen Unterhalt.
