1 Softwaretechnologie für Fortgeschrittene Teil Thaller Stunde I: Bildverarbeitung I Köln 15. November 2012

2 I. Rekapitulation 2

3  Abstrakte Überlegungen zum Wesen der Information.  Darstellung von Information in geeigneten Strukturen auf (digitalen) Rechnern.  Entwicklung von Algorithmen, die auf diesen Strukturen operieren.  Einbettung in eine Methodologie, die die Konstruktion von Programmen aus geeigneten Strukturen und Algorithmen ermöglicht. 3 Gegenstand

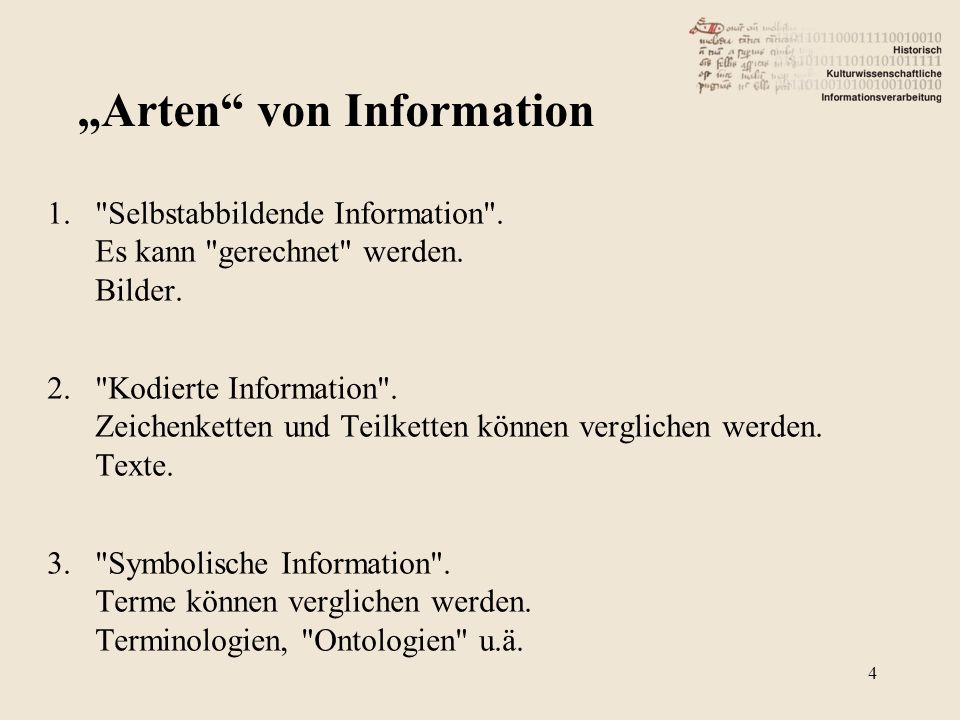

4 1."Selbstabbildende Information". Es kann "gerechnet" werden. Bilder. 2."Kodierte Information". Zeichenketten und Teilketten können verglichen werden. Texte. 3."Symbolische Information". Terme können verglichen werden. Terminologien, "Ontologien" u.ä. „Arten“ von Information 4

5 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger Tegenberger Tekekenperger 5

6 Soundex 1Das erste Zeichen jedes Namens wird beibehalten. 2W und H werden ignoriert. 3 A, E, I, O, U und Y ergeben keinen Codewert, gelten jedoch als "Trenner" (s.Regel 5). 4Die anderen Zeichen werden nach folgenden Regeln umgewandelt. 4.1 B, P, F, V ==>1 4.2 C, G, J, K, Q, S, X, Z ==>2 4.3 D, T ==>3 4.4 L ==>4 4.5 M, N ==>5 4.6 R ==>6 5 Ergeben zwei aufeinanderfolgende Zeichen denselben Code, wird er nur einmal gewertet. Sind sie durch einen "Trenner" (s. oben Regel 3) getrennt, wird er jedoch wiederholt. 6

7 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger Tegenberger Tekekenperger 7

8 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger Tegenberger Tekekenperger TRegel 1 8

9 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger Tegenberger Tekekenperger TxTxRegel 2 9

10 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger Tegenberger Tekekenperger T xRegel 3 10

11 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger Tegenberger Tekekenperger T 2Regel 4.2 11

12 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger Tegenberger Tekekenperger T 2xRegel 5 12

13 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger Tegenberger Tekekenperger T 2 xRegel 3 13

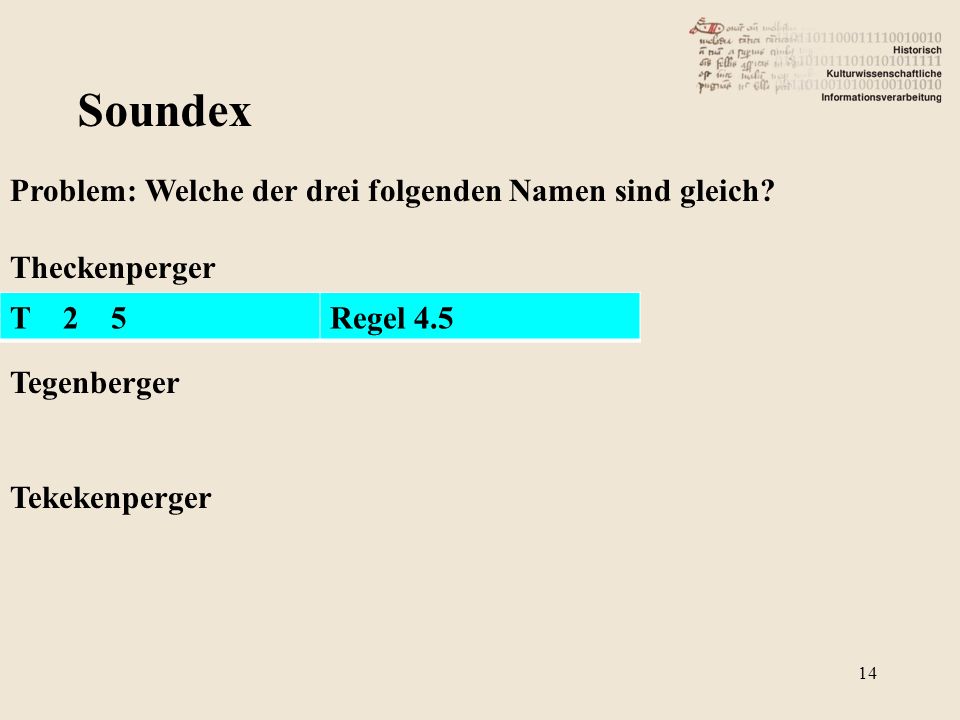

14 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger Tegenberger Tekekenperger T 2 5Regel 4.5 14

15 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger Tegenberger Tekekenperger T 2 51Regel 4.1 15

16 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger  T251 Tegenberger Tekekenperger 16

17 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger  T251 Tegenberger Tekekenperger TRegel 1 17

18 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger  T251 Tegenberger Tekekenperger TxTxRegel 2 18

19 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger  T251 Tegenberger Tekekenperger T 2Regel 4.2 19

20 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger  T251 Tegenberger Tekekenperger T 2xRegel 3 20

21 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger  T251 Tegenberger Tekekenperger T 2 5Regel 4.5 21

22 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger  T251 Tegenberger  T251 Tekekenperger T 2 51Regel 4.1 22

23 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger  T251 Tegenberger  T251 Tekekenperger T 2 2Regeln 4.2 / 5 / 3 23

24 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger  T251 Tegenberger  T251 Tekekenperger  T225 * 24

25 Ein Algorithmus ist eine Funktion f(D ein, D aus ), die Eingabedaten D ein in Ausgabedaten D aus schrittweise transformiert und dabei bestimmte Bedingungen erfüllt. Algorithmen: Definition 25

26 1.Exaktheit. Die Funktion f kann präzise auf formale Weise beschrieben werden. 2.Finitheit. Die Beschreibung von f ist endlich lang. 3.Vollständigkeit. Die Beschreibung von f umfasst alle vorkommenden Fälle. 4.Effektivität. Die Einzelschritte sind elementar und real ausführbar. 5.Terminierung. Die Funktion f hält nach endlich vielen Schritten an und liefert ein Resultat. 6.Determinismus. Die Funktion f liefert bei gleichen Eingabewerten stets das gleiche Ergebnis, wobei die Folge der Einzelschritte für jeden Eingabewert genau festgelegt ist. Algorithmen: Eigenschaften 26

27 1."Selbstabbildende Information". Es kann "gerechnet" werden. Bilder. 2."Kodierte Information". Zeichenketten und Teilketten können verglichen werden. Texte. 3."Symbolische Information". Terme können verglichen werden. Terminologien, "Ontologien" u.ä. „Arten“ von Information 27

28 Towers of Hanoi Situation in einem Tempel in Hanoi: Ein Turm von 100 Scheiben auf einer Spindel (S1). Eine leere Spindel (S2). Eine weitere leere Spindel (S3). Transportiere S1 so nach S2 - wobei S3 als Zwischenlager verwendet werden darf - dass: Jeweils nur die oberste Scheibe von einem Turm genommen wird. Niemals eine größere Scheibe auf einer kleineren liegt. Prophezeiung: Ist das erledigt, ist das Ende der Welt gekommen. 28

29 Towers of Hanoi S1 S2 S3 29

30 Towers of Hanoi S1 S2 S3 30

31 Towers of Hanoi S1 S2 S3 31

32 Towers of Hanoi S1 S2 S3 32

33 Towers of Hanoi S1 S2 S3 33

34 Towers of Hanoi S1 S2 S3 34

35 Towers of Hanoi S1 S2 S3 35

36 Towers of Hanoi S1 S2 S3 36

37 Towers of Hanoi Lösung I 1.Finde jemand, der die obersten 99 Scheiben von S1 nach S3 transportiert. 2.Transportiere die unterste Scheibe von S1 nach S2. 3.Finde jemand, der die obersten 99 Scheiben von S3 nach S2 transportiert. 37

38 Towers of Hanoi Lösung II 1.Besteht der zu transportierende Turm aus mehr als einer Scheibe, finde jemand, der einen Turm von n-1 Scheiben von S1 nach S3 transportiert. Nutze S2 als Zwischenablage. 2.Transportiere selbst die unterste Scheibe von S1 nach S2. 3.Besteht der zu transportierende Turm aus mehr als einer Scheibe, finde jemand, der einen Turm von n-1 Scheiben von S3 nach S2 transportiert. Nutze S1 als Zwischenablage. 38

39 Towers of Hanoi Lösung III function transport( int n, stack spindel1, stack spindel2, stack spindel3) { if (n >1) transport(n-1,spindel1,spindel3,spindel2); schritt(spindel1,turm2); if (n>1) transport(n-1,spindel3,turm2,spindel1); } function schritt( stack spindel1, stack spindel2) { spindel2.push(spindel1.pop()); } 39

40 Towers of Hanoi Fragen 1.Wie viele Mitarbeiter werden benötigt? n 2. Wieviele Transferschritte? 2 n -1 3. Wie lange? 2 100 -1 Schritte == ca. 10 30 1 Schritt == 1 Sekunde ==> ca. 10 30 Sekunden == ca. 4 * 10 22 Jahre * 40

41 1."Selbstabbildende Information". Es kann "gerechnet" werden. Bilder. 2."Kodierte Information". Zeichenketten und Teilketten können verglichen werden. Texte. 3."Symbolische Information". Terme können verglichen werden. Terminologien, "Ontologien" u.ä. „Arten“ von Information 41

42 Minimal neighbour Original Ergebnis 42

43 Ersetze in jeder Zeile jedes Pixel durch den niedrigsten Pixelwert der dieses Pixels umschreibenden 3 x 3 Matrix. Minimal neighbour 43

44 Minimal neighbour 44

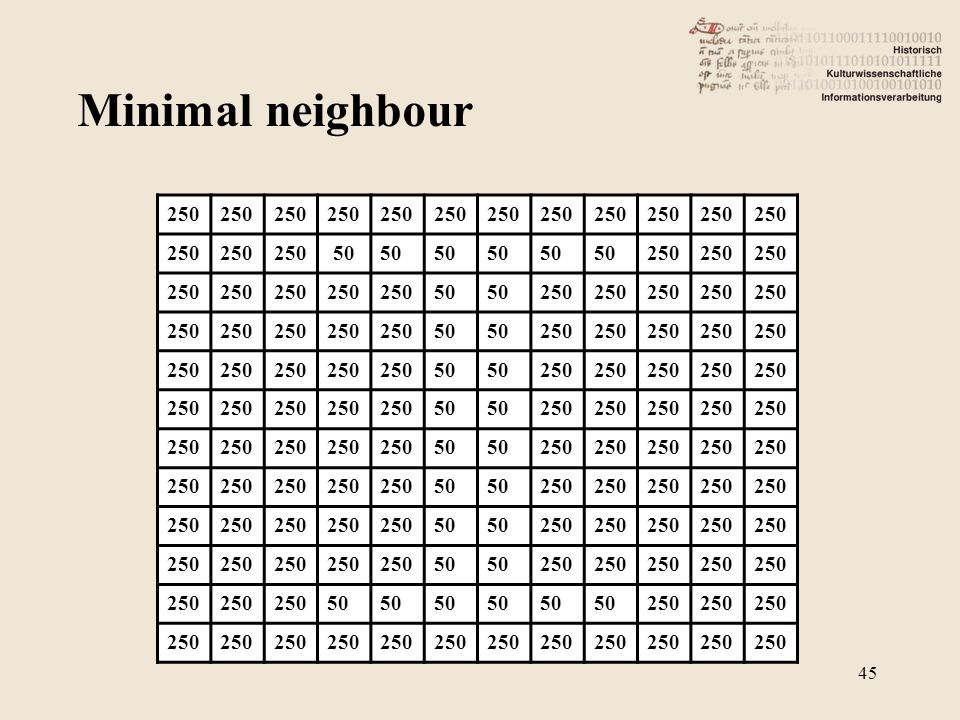

45 Minimal neighbour 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 45

46 Minimal neighbour 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 46

47 Minimal neighbour 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 47

48 Minimal neighbour 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 48

49 Minimal neighbour 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 49

50 Minimal neighbour 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50

51 Minimal neighbour 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 51

52 Minimal neighbour 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 52

53 Minimal neighbour 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 50 250 53

54 Minimal neighbour * 54

55  Abstrakte Überlegungen zum Wesen der Information.  Darstellung von Information in geeigneten Strukturen auf (digitalen) Rechnern.  Entwicklung von Algorithmen, die auf diesen Strukturen operieren.  Einbettung in eine Methodologie, die die Konstruktion von Programmen aus geeigneten Strukturen und Algorithmen ermöglicht. 55 Gegenstand

56 II. Bildverarbeitung I 56

57 Bildverarbeitung 57 Bildverarbeitung hier ::= Bearbeitung von Bildern, die als strukturierter Bytestream im Memory geladen sind.

58 Basisalgorithmus Bildverarbeitung 58 Unter Annahme eines Bildes als: struct image { int zeilen; int spalten; unsigned char *bytes; } o; for (i=0;i<o.spalten;i++) for (j=0;j<o.zeilen;j++) transform(* (o.bytes + (j*spalten) + i) );

59 Ein Algorithmus ist eine Funktion f(D ein, D aus ), die Eingabedaten D ein in Ausgabedaten D aus schrittweise transformiert und dabei bestimmte Bedingungen erfüllt. Algorithmen: Definition 59

60 Basisalgorithmus Bildverarbeitung 60 Oder allgemeiner: struct image { int zeilen; int spalten; pixel *pixel; } o; for (i=0;i<o.spalten;i++) for (j=0;j<o.zeilen;j++) transform(* (o.pixel + (j*spalten) + i) );

61 Basisalgorithmus Bildverarbeitung 61 Eingebunden in den Kontext von Qt (i.e., QImage): Beispiel: Negation 8 Bit for (int y=0;y height();y++) for (int x=0;x width();x++) { oldVal = *(image->scanLine(y) + x); newVal=255-oldVal; *(image->scanLine(y) + x) = newVal; }

62 Basisalgorithmus Bildverarbeitung 62 Eingebunden in den Kontext von Qt (i.e., QImage): Beispiel: Negation 24 Bit for (int y=0;y height();y++) for (int x=0;x width();x++) { RGB=(QRgb *)image->scanLine(y) + x; oldRed = qRed(*RGB); newRed=255-oldRed; oldGreen = qGreen(*RGB); newGreen=255-oldGreen; oldBlue = qBlue(*RGB); newBlue=255-oldBlue; *RGB = qRgb(newRed,newGreen,newBlue); }

63 Basisalgorithmus Bildverarbeitung 63 Dabei gilt jedoch: for (int y=0;y<result.height();y++) { for (int x=0;x<result.width();x++) { *(result.scanLine(y) + x) = meineTransformation(*(image.scanLine(y)) ; } Etwa eine Größenordnung langsamer als:

64 Basisalgorithmus Bildverarbeitung 64 for (int y=0;y<result.height();y++) { newpixel=result.scanLine(y); oldpixel=image.scanLine(y); for (int x=0;x<result.width();x++) *(newpixel++) = meineTransformation(*(oldpixel++)); }

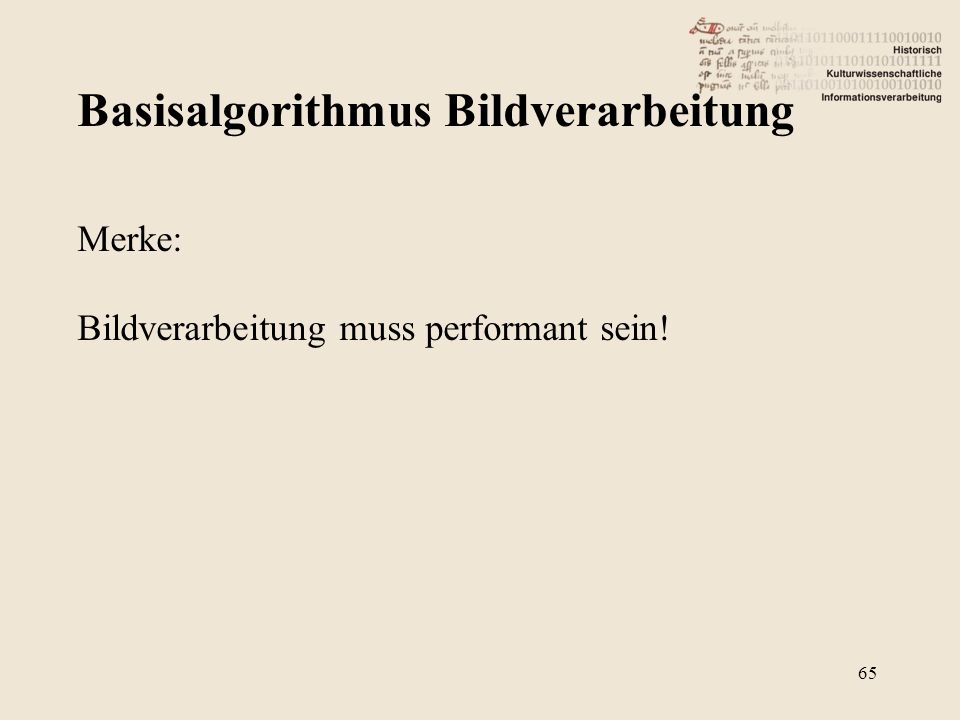

65 Basisalgorithmus Bildverarbeitung 65 Merke: Bildverarbeitung muss performant sein!

66 Basistransformationen 66 Negation: oldVal = *(image->scanLine(y) + x); newVal=255-oldVal; *(image->scanLine(y) + x) = newVal;

67 Basistransformationen 67 Horizontale Spiegelung: for (int y=0;y height();y++) for (int target=0,source=image->width()-1; target<limit;target++,source--) { pixel=*(image->scanLine(y) + source); *(image->scanLine(y) + source) = *(image->scanLine(y) + target); *(image->scanLine(y) + target) = pixel; }

68 Basistransformationen 68 Vertikale Spiegelung: for (int target=0,source=image->height()-1; target<limit;target++,source--) for (int x=0;x width();x++) { pixel=*(image->scanLine(source) + x); *(image->scanLine(source) + x) = *(image->scanLine(target) + x); *(image->scanLine(target) + x) = pixel; }

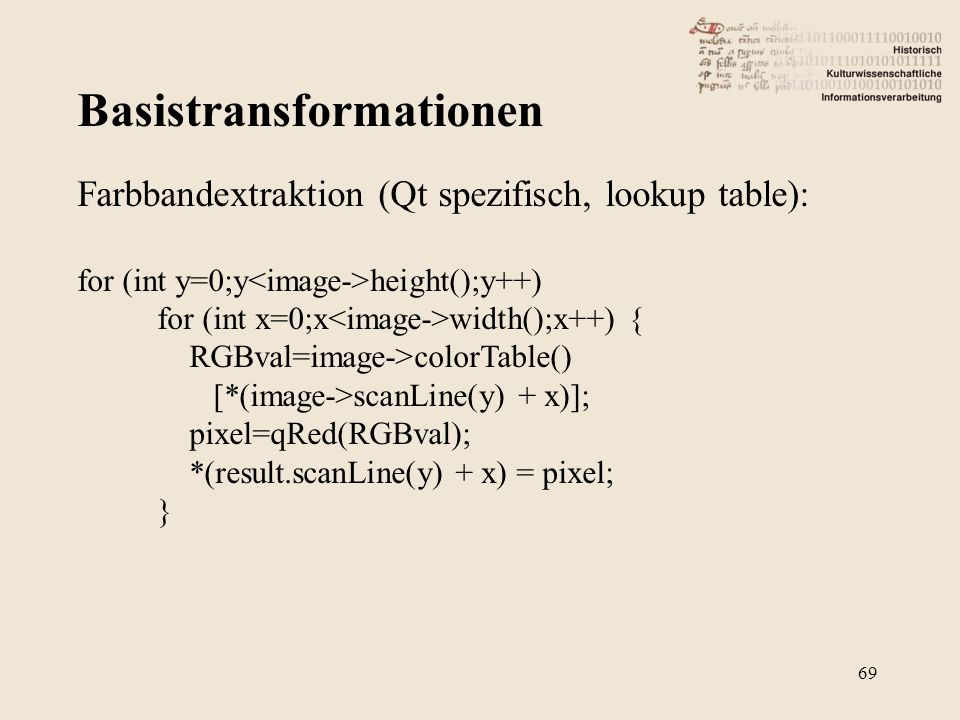

69 Basistransformationen 69 Farbbandextraktion (Qt spezifisch, lookup table): for (int y=0;y height();y++) for (int x=0;x width();x++) { RGBval=image->colorTable() [*(image->scanLine(y) + x)]; pixel=qRed(RGBval); *(result.scanLine(y) + x) = pixel; }

70 Basistransformationen 70 Quadrantenrotation: for (int oldy=0,newx=image->height()-1;oldy height(); oldy++,newx--) for (int oldx=0,newy=0;oldx width(); oldx++,newy++) *(result.scanLine(newy) + newx) = *(image->scanLine(oldy) + oldx);

71 Basistransformationen 71 Gradgenaue Rotation: for (int y=0;y height();y++) { h=image->height()-y; for (int x=0;x width();x++) { rho=sqrt((double)(x*x)+(double)(h*h)); theta=atan((double)h/(double)x)-usearc; newx=(int)rint(rho*cos(theta)+xmin); newy=ysize-((int)rint(rho*sin(theta)+ymin)); *(inter+(newy*xsize)+newx)= *(image->scanLine(y) + x); }

72 Erinnerung: Winkelfunktionen 72 y/r=sin(β) β=asin(y/r) x/r=cos(β) β=acos(x/r) y/x=tan(β) β=atan(y/x)

73 Basistransformationen 73 Nachgeschobene Interpolation zur Rotation: offset[0]= -1; offset[1]= 1; offset[2]= xsize*-1; offset[3]= xsize; for (int y=0;y<result.height();y++) { for (int x=0;x<result.width();x++,use++) { if (*use>=0) *(result.scanLine(y)+x) = *use; else if (*(use-1)<0 || *(use+1)<0) *(result.scanLine(y)+x) = 0; else { *(result.scanLine(y)+x) = *(use+offset[now]); if (++now==4) now=0; }

74 Danke für heute! 74
