1 Einführung in die Informationsverarbeitung Teil Thaller Stunde III: Algorithmen Köln 4. Dezember 2008

2 I.Einleitendes Beispiel (Selbstabbildende Information)

3 Minimal neighbour Original Ergebnis

4 Ersetze in jeder Zeile jedes Pixel durch den niedrigsten Pixelwert der dieses Pixels umschreibenden 3 x 3 Matrix. Minimal neighbour

5

6

7 Minimal neighbour

8 Minimal neighbour

9 Minimal neighbour

10 Minimal neighbour

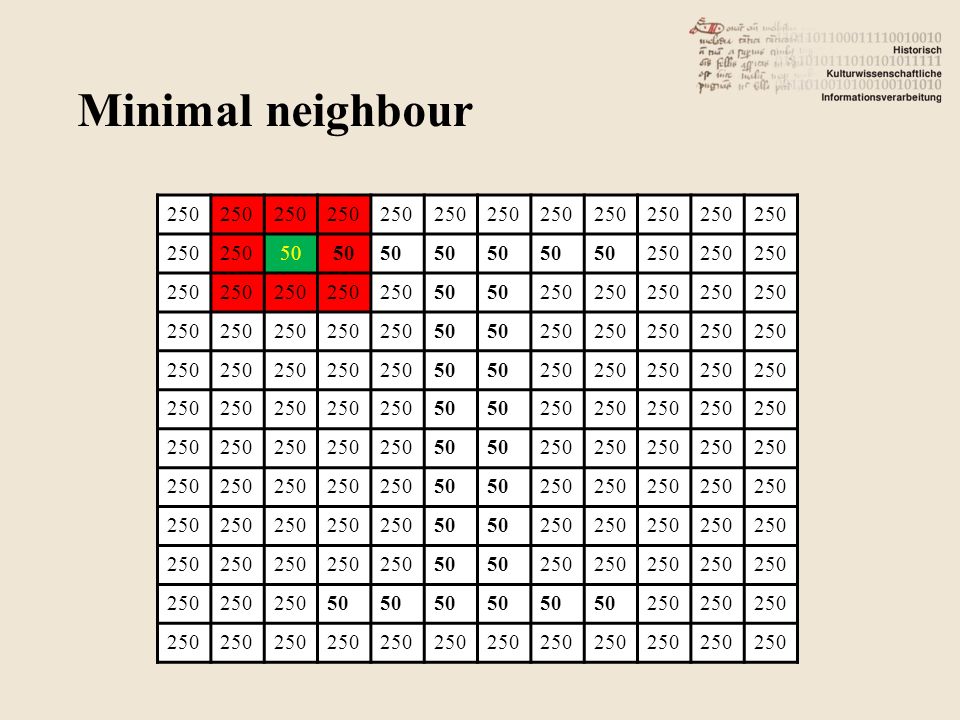

11 Minimal neighbour

12 Minimal neighbour

13 Minimal neighbour

14 Minimal neighbour

15 Minimal neighbour *

16 II. Algorithmen: Allgemeine Eigenschaften

17 Ein Algorithmus ist eine Funktion f(D ein, D aus ), die Eingabedaten D ein in Ausgabedaten D aus schrittweise transformiert und dabei bestimmte Bedingungen erfüllt. Algorithmen: Definition

18 1.Exaktheit. Die Funktion f kann präzise auf formale Weise beschrieben werden. 2.Finitheit. Die Beschreibung von f ist endlich lang. 3.Vollständigkeit. Die Beschreibung von f umfasst alle vorkommenden Fälle. 4.Effektivität. Die Einzelschritte sind elementar und real ausführbar. 5.Terminierung. Die Funktion f hält nach endlich vielen Schritten an und liefert ein Resultat. 6.Determinismus. Die Funktion f liefert bei gleichen Eingabewerten stets das gleiche Ergebnis, wobei die Folge der Einzelschritte für jeden Eingabewert genau festgelegt ist. Algorithmen: Eigenschaften

19 1.linear. 2.logarithmisch. 3.exponentiell. Algorithmen: Laufzeit N=1N=10N=100N=

20 Beispiel: Sequentielles Suchen Laufzeit: linear Algorithmen: Laufzeit 1Clio 2Melpomene 3Terpsichore 4Thalia 5Euterpe 6Erato 7Urania 8Polyhymnia 9Kalliope

21 Beispiel: Sequentielles Suchen Suchzeit jedes Namens entspricht Rang in der Liste. Durchschnittliche Suchzeit: n / 2. Laufzeit steigt mit der zu durchsuchenden Anzahl Algorithmen: Laufzeit 1Clio 2Melpomene 3Terpsichore 4Thalia 5Euterpe 6Erato 7Urania 8Polyhymnia 9Kalliope

22 Beispiel: Binäres Suchen Laufzeit: ? Algorithmen: Laufzeit 1Clio 2Erato 3Euterpe 4Kalliope 5Melpomene 6Polyhymnia 7Terpsichore 8Thalia 9Urania

23 Beispiel: Binäres Suchen – Thalia Melpomene gleich – größer – kleiner Thalia? Terpsichore gleich – größer – kleiner Thalia? Thalia gleich – größer – kleiner Thalia? Algorithmen: Laufzeit 1Clio 2Erato 3Euterpe 4Kalliope 5Melpomene 6Polyhymnia 7Terpsichore 8Thalia 9Urania

24 Beispiel: Binäres Suchen Laufzeit steigt mit Logarithmus der zu durchsuchenden Anzahl. Algorithmen: Laufzeit 1Clio 2Erato 3Euterpe 4Kalliope 5Melpomene 6Polyhymnia 7Terpsichore 8Thalia 9Urania

25 Nichtdeterministische Algorithmen: potentiell schneller - liefern u.U. keine Lösung NP vollständige Algorithmen: Prinzipiell nicht möglich, irgendein NP-vollständiges Problem mit einem deterministischen Algorithmus in exponentieller Zeit zu lösen. Komplexitätstheorie. * Algorithmen: Sonderfälle

26 III. Zahlen und Bedeutung (2 Klassen von Information)

27 Problem: Gesucht ist ein Algorithmus, der sicherstellt, dass ein Bild nicht manipuliert wurde. Bildversiegelung

28

29 Bildversiegelung

30 Bildversiegelung = 983 = odd = 964 = even = 1081 = odd

31 Bildversiegelung = 982 = even = 964 = even = 1080 = even

32 Information verstecken {even, odd, even, even, odd, even, even, even} {even, odd, even, even, odd, even, odd,odd} {even, odd, even, even, odd, even, even, odd} Even 0 ; Odd 1

33 Information verstecken {0, 1, 0, 0, odd, even, even, even} {even, odd, even, even, odd, even, odd,odd} {even, odd, even, even, odd, even, even, odd}

34 Information verstecken

35 Information verstecken H K I Watermarking of images *

36 IV. Zeichenbasierte Algorithmen

37 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger Tegenberger Tekekenperger

38 Soundex 1Das erste Zeichen jedes Namens wird beibehalten. 2W und H werden ignoriert. 3 A, E, I, O, U und Y ergeben keinen Codewert, gelten jedoch als "Trenner" (s.Regel 5). 4Die anderen Zeichen werden nach folgenden Regeln umgewandelt. 4.1 B, P, F, V ==>1 4.2 C, G, J, K, Q, S, X, Z ==>2 4.3 D, T ==>3 4.4 L ==>4 4.5 M, N ==>5 4.6 R ==>6 5 Ergeben zwei aufeinanderfolgende Zeichen denselben Code, wird er nur einmal gewertet. Sind sie durch einen "Trenner" (s. oben Regel 3) getrennt, wird er jedoch wiederholt.

39 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger Tegenberger Tekekenperger

40 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger Tegenberger Tekekenperger TRegel 1

41 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger Tegenberger Tekekenperger TxTxRegel 2

42 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger Tegenberger Tekekenperger T xRegel 3

43 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger Tegenberger Tekekenperger T 2Regel 4.2

44 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger Tegenberger Tekekenperger T 2xRegel 5

45 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger Tegenberger Tekekenperger T 2 xRegel 3

46 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger Tegenberger Tekekenperger T 2 5Regel 4.5

47 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger Tegenberger Tekekenperger T 2 51Regel 4.1

48 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger T251 Tegenberger Tekekenperger

49 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger T251 Tegenberger Tekekenperger TRegel 1

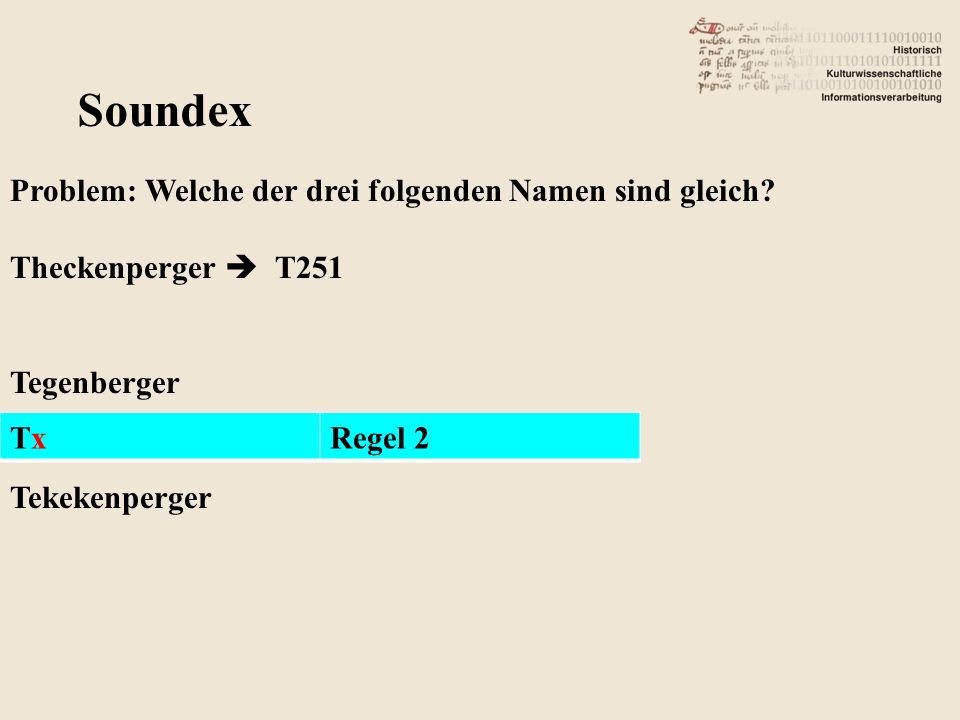

50 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger T251 Tegenberger Tekekenperger TxTxRegel 2

51 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger T251 Tegenberger Tekekenperger T 2Regel 4.2

52 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger T251 Tegenberger Tekekenperger T 2xRegel 3

53 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger T251 Tegenberger Tekekenperger T 2 5Regel 4.5

54 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger T251 Tegenberger T251 Tekekenperger T 2 51Regel 4.1

55 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger T251 Tegenberger T251 Tekekenperger T 2 2Regeln 4.2 / 5 / 3

56 Soundex Problem: Welche der drei folgenden Namen sind gleich? Theckenperger T251 Tegenberger T251 Tekekenperger T225 *

57 V. Symbolische Operationen I

58 Towers of Hanoi Situation in einem Tempel in Hanoi: Ein Turm von 100 Scheiben auf einer Spindel (S1). Eine leere Spindel (S2). Eine weitere leere Spindel (S3). Transportiere S1 so nach S2 - wobei S3 als Zwischenlagerverwendet werden darf - dass: Jeweils nur die oberste Scheibe von einem Turm genommen wird. Niemals eine größere Scheibe auf einer kleineren liegt. Prophezeiung: Ist das erledigt, ist das Ende der Welt gekommen.

59 Towers of Hanoi S1 S2 S3

60 Towers of Hanoi S1 S2 S3

61 Towers of Hanoi S1 S2 S3

62 Towers of Hanoi S1 S2 S3

63 Towers of Hanoi S1 S2 S3

64 Towers of Hanoi S1 S2 S3

65 Towers of Hanoi S1 S2 S3

66 Towers of Hanoi S1 S2 S3

67 Towers of Hanoi Lösung I 1.Finde jemand, der die obersten 99 Scheiben von S1 nach S3 transportiert. 2.Transportiere die unterste Scheibe von S1 nach S2. 3.Finde jemand, der die obersten 99 Scheiben von S3 nach S2 transportiert.

68 Towers of Hanoi Lösung II 1.Besteht der zu transportierende Turm aus mehr als einer Scheibe, finde jemand, der einen Turm von n-1 Scheiben von S1 nach S3 transportiert. Nutze S2 als Zwischenablage. 2.Transportiere selbst die unterste Scheibe von S1 nach S2. 3.Besteht der zu transportierende Turm aus mehr als einer Scheibe, finde jemand, der einen Turm von n-1 Scheiben von S3 nach S2 transportiert. Nutze S1 als Zwischenablage.

69 Towers of Hanoi Lösung III function transport( int n, stack spindel1, stack spindel2, stack spindel3) { if (n >1) transport(n-1,spindel1,spindel3,spindel2); schritt(spindel1,turm2); if (n>1) transport(n-1,spindel3,turm2,spindel1); } function schritt( stack spindel1, stack spindel2) { spindel2.push(spindel1.pop()); }

70 Towers of Hanoi Fragen 1.Wie viele Mitarbeiter werden benötigt? n 2. Wieviele Transferschritte? 2 n Wie lange? Schritte == ca Schritt == 1 Sekunde ==> ca Sekunden == ca. 4 * Jahre *

71 VI. Symbolische Operationen II

72 Das Problem

73 A* Algorithmus: Ausgangslage

74 A* Algorithmus: Zwischenschritt

75

76

77

78 A* Algorithmus: Schluß

79 A* formell A = Stapel verwendbarer Felder; B Stapel geprüfter Felder (1) Füge den Startknoten in A ein (2) Wiederhole: (2.1) Wähle den Knoten n mit den niedrigsten Kosten F (n) aus A aus und verschiebe ihn in B (2.2) Für jeden an n direkt angrenzenden Knoten m: (2.2.1)Wenn m nicht betretbar (Hindernis, Wasser, etc.) oder bereits in B ist, ignoriere ihn (2.2.2) Füge m in A ein, wenn er noch nicht enthalten ist (2.2.3) Trage die Kosten F (m) und G(m) ein und vermerke als Vorgänger n bzw. aktualisiere sie wenn m schon enthalten war und ein Weg über n mit kleinerem G(m) gefunden wurde (3) Wenn der Zielknoten in A eingefügt wurde, ist ein Weg gefunden worden. Wenn A leer geworden ist, ohne den Zielknoten zu finden, existiert kein Weg *

80 Demo

81 Das Problem ?
