1 DGG Tagung 2006 Seite: 1 S. Dümmong, C. Vanelle und D. Gajewski: CRS Stack - eine alternative Implementation? Common Reflection Surface Stack – eine alternative Implementation? S. Dümmong, C. Vanelle und D. Gajewski Universität Hamburg

2 DGG Tagung 2006 Seite: 2 S. Dümmong, C. Vanelle und D. Gajewski: CRS Stack - eine alternative Implementation? Inhalt Einleitung Alternative CRS Formulierung Synthetisches Datenbeispiel Reales Datenbeispiel Zusammenfassung und Ausblick

3 DGG Tagung 2006 Seite: 3 S. Dümmong, C. Vanelle und D. Gajewski: CRS Stack - eine alternative Implementation? Einleitung CMP Stapelkonzept: Anpassung von Hyperbeln an die Daten Summierung über offsets

4 DGG Tagung 2006 Seite: 4 S. Dümmong, C. Vanelle und D. Gajewski: CRS Stack - eine alternative Implementation? Einleitung CRS Stapelkonzept: Parametrisiert durch midpoint und half offset Koordinaten Anpassung von hyperbolischen Flächen an die Daten Summierung über offsets und CMP Positionen innerhalb der projizierten Fresnelzone Drei Stapelparameter (α, Knip, Kn) Erhöhung des S/N Verhältnis 3D Optimierungsproblem: Aufgespalten in drei 1D Optimierungen

5 DGG Tagung 2006 Seite: 5 S. Dümmong, C. Vanelle und D. Gajewski: CRS Stack - eine alternative Implementation? Einleitung

6 DGG Tagung 2006 Seite: 6 S. Dümmong, C. Vanelle und D. Gajewski: CRS Stack - eine alternative Implementation? Alternative CRS Formulierung Alternative Parametrisierung: Schuss- und Empfängerkoordinaten Drei Stapelparameter: erste und zweite Ableitungen der Laufzeit Hyperbolische Laufzeitformel Modellunabhängige Bedeutung der Stapelparameter Motivation: Bedeutung auch im offset und Anisotropie Fall gültig Test eines alternativen Suchschemas

7 DGG Tagung 2006 Seite: 7 S. Dümmong, C. Vanelle und D. Gajewski: CRS Stack - eine alternative Implementation? Alternative CRS Formulierung 3D Optimierungsproblem: Aufgespalten in eine 1D und eine 2D Optimierung Optimierung in speziellen subsets der Daten Parameter werden nur in der prestack Daten bestimmt

8 DGG Tagung 2006 Seite: 8 S. Dümmong, C. Vanelle und D. Gajewski: CRS Stack - eine alternative Implementation? Alternative CRS Formulierung Prestack Data Automatic CMP Stack 1D Optimierung CR/CS Stack 2D Optimierung CRS Stack Event. lokale 3D Optimierung

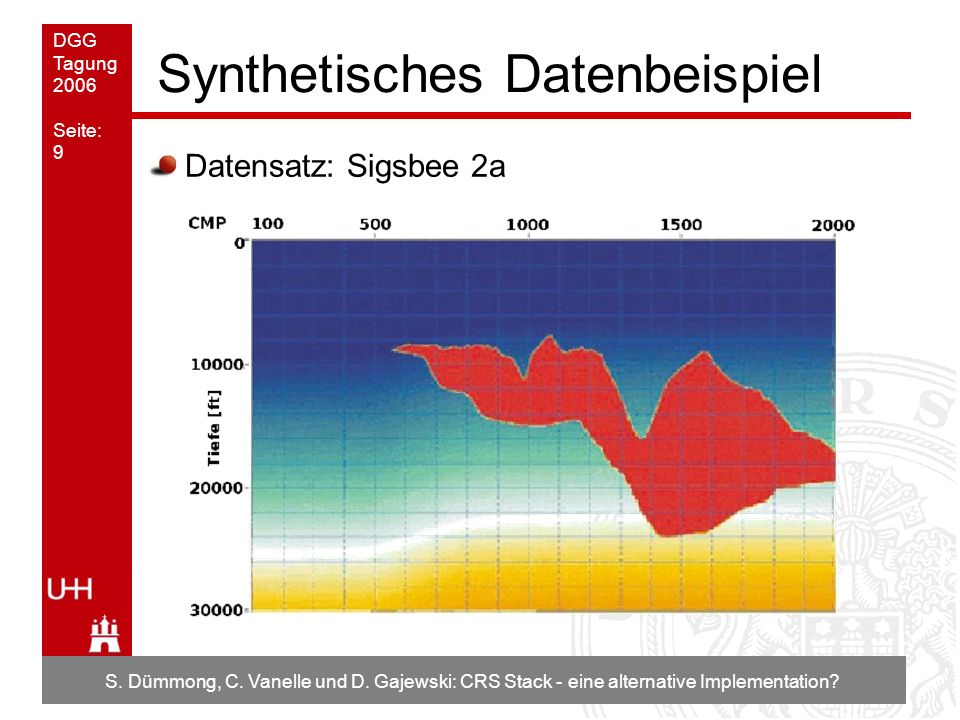

9 DGG Tagung 2006 Seite: 9 S. Dümmong, C. Vanelle und D. Gajewski: CRS Stack - eine alternative Implementation? Synthetisches Datenbeispiel Datensatz: Sigsbee 2a

10 DGG Tagung 2006 Seite: 10 S. Dümmong, C. Vanelle und D. Gajewski: CRS Stack - eine alternative Implementation? Synthetisches Datenbeispiel

11 DGG Tagung 2006 Seite: 11 S. Dümmong, C. Vanelle und D. Gajewski: CRS Stack - eine alternative Implementation? Reales Datenbeispiel Datensatz: BGR99-07

12 DGG Tagung 2006 Seite: 12 S. Dümmong, C. Vanelle und D. Gajewski: CRS Stack - eine alternative Implementation? Reales Datenbeispiel

13 DGG Tagung 2006 Seite: 13 S. Dümmong, C. Vanelle und D. Gajewski: CRS Stack - eine alternative Implementation? Reales Datenbeispiel

14 DGG Tagung 2006 Seite: 14 S. Dümmong, C. Vanelle und D. Gajewski: CRS Stack - eine alternative Implementation? Zusammenfassung Alternative CRS Implementation: Alternativen Optimierungsschema Alle Stapelparameter werden in den prestack Daten bestimmt Modell unabhängige Bedeutung der Parameter Bessere Abbildungsqualität im Originalprogramm (Höheres S/N Verhältnis in speziellen subsets der Daten) Ergebnisse mit Semblancewichtung zeigen fast die selbe Abbildungsqualität
