2014 Neue Hochspannungsleitungen: Risiken für Mensch und Umwelt Dr. H.-Peter Neitzke, ECOLOG-Institut für sozial-ökologische Forschung und Bildung Hannover.

Ähnliche Präsentationen


Präsentation zum Thema: "2014 Neue Hochspannungsleitungen: Risiken für Mensch und Umwelt Dr. H.-Peter Neitzke, ECOLOG-Institut für sozial-ökologische Forschung und Bildung Hannover."—  Präsentation transkript:

1 2014 Neue Hochspannungsleitungen: Risiken für Mensch und Umwelt Dr. H.-Peter Neitzke, ECOLOG-Institut für sozial-ökologische Forschung und Bildung Hannover Hoya,

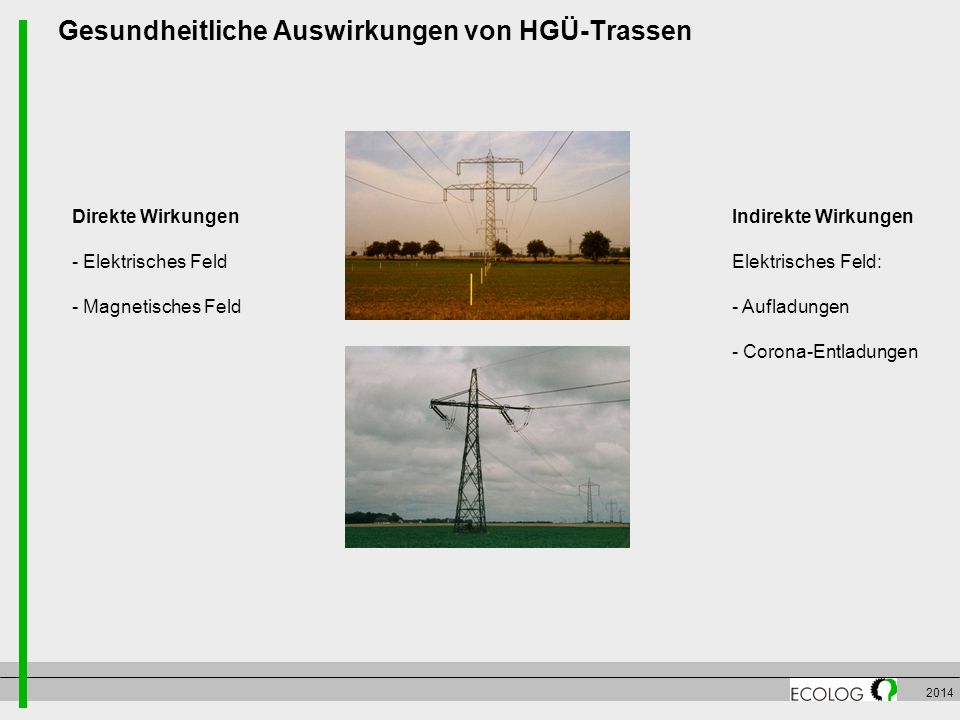

2 2014 Gesundheitliche Auswirkungen von HGÜ-Trassen Direkte Wirkungen - Elektrisches Feld - Magnetisches Feld Indirekte Wirkungen Elektrisches Feld: - Aufladungen - Corona-Entladungen

3 2014 Frequ.Stärke Elektrische Felder Schönwetterfeld0 Hz130 V/mstarke zeitl. Schwankungen Gewitterwolken0 Hzbis 3 kV/m Atmosferics5 bis 1000 Hz bis 0,5 V/m Magnetische Felder Erdmagnetfeld0 HzPole: 62 µT mitt. Breiten: 50 µT magn. Äquat.: 31 µT lokale Anomalien: Untergrund zeitliche Veränderung: Erdrotation / Sonnenwind Sonnenaktivität Verschiebung der Pole Prozesse Iono- u. Magnetosphäre 0 Hz1 µT Wechselwirkung Sonne - Erde bis 100 Hz 0,02 nT bis 0,1 µT Atmosferics5 bis 1000 Hz bis 0, µT Natürliche elektrische und magnetische Felder

4 2014 Magnetfelder an HGÜ-Trassen Teilweise Kompensation der Beiträge der Leiterseile zum Magnetfeld abhängig von - Anordnung der Leiterseile - Abstand der Leiterseile - Phasenbelegung HGÜ-FreileitungDHÜ-Freileitung

5 2014 Magnetfelder von Hochspannungsfreileitungen Magnetfeld an einer 380 kV-Freileitungstrasse

6 2014 Magnetfelder an Höchstspannungstrassen (380 kV/1520 A) Magnetfeld in 1 m Höhe über Grund FL Freileitung K Erdkabel FL_2S_P1: S S R T R T FL_2S_P3: S T R T S R K_E_3aG: o o o o K_P_umG: o o o o

7 2014 Magnetfeld in 1 m Höhe über Grund FL Freileitung K Erdkabel FL_2S_P1: S S R T R T FL_2S_P3: S T R T S R K_E_3aG: o o o o K_P_umG: o o o o Magnetfelder an Höchstspannungstrassen (380 kV/1520 A)

8 2014 Forschungsansätze Epidemiologische Studien Erkrankungsrate in der Bevölkerung in Abhängigkeit von der Exposition Experimentelle Untersuchungen am Menschen Auftreten biologischer Effekte in Abhängigkeit von der Exposition Experimentelle Untersuchungen am Tier Entwicklung von Krankheiten und Auftreten biologischer Effekte in Abhängigkeit von der Exposition Experimentelle Untersuchungen (in vitro) an Gewebe oder Zellen Auftreten biologischer Effekte in Abhängigkeit von der Exposition, biophysikalische Wirkungsmechanismen

9 2014 Gesundheitsrisiken durch elektrische und magnetische Felder Elektrisches Feld Magnetisches Feld Statische Felder f = 0 Hz Niederfrequente Felder f = n · 50 Hz Elektrisches Feld Magnetisches Feld Elektrisches Feld Magnetisches Feld Niederfrequente Felder f = 50 Hz ? ? ? ? ? Erdkabel Übertragung elektrischer Energie DHÜ/HVACHGÜ/HVDC

10 2014 Bewertung der Kanzerogenität von Alltagsnoxen (IARC 05/2012 ) Gruppe 1: Agenzien, die karzinogen beim Menschen sind –Asbest (alle Formen, 2012) –Autoabgase Diesel (2012) –Benzol (2012) –Holzstaub (2012) –ionisierende Strahlung (alle Arten, 2012) –Kohle, Verbrennung in Haushalten (2010) –Ruß (berufliche Exposition, 2012) –Tabak (in jeder Form), Tabakrauch (2012) –UV-Strahlung (2012) Gruppe 2A: Agenzien, die wahrscheinlich karzinogen beim Menschen sind –Acrylamid (1994) –Biomasse (vor allem Holz), Verbrennung in Haushalten (2010) –Insektizide (nicht arsenhaltig, 1991) –Nitrat, Nitrit (Nahrungsaufnahme, 2010) Gruppe 2B: Agenzien, die möglicherweise karzinogen beim Menschen sind –Autoabgase Benzin (1989) –Bitumen (1987) –DDT (1991) –extrem niederfrequente magnetische Felder (2002) –hochfrequente elektromagnetische Felder (2011) –Nitrobenzin (Lösemittel, 1996) Gruppe 3: Agenzien, die hinsichtlich ihrer Karzinogenität nicht klassifizierbar sind –Glaswolle, Steinwolle (Isolation, 2002) –Saccharin (1999) –extrem niederfrequente elektrische Felder (2002) –statische elektrische Felder (2002) –statische magnetische Felder (2002)

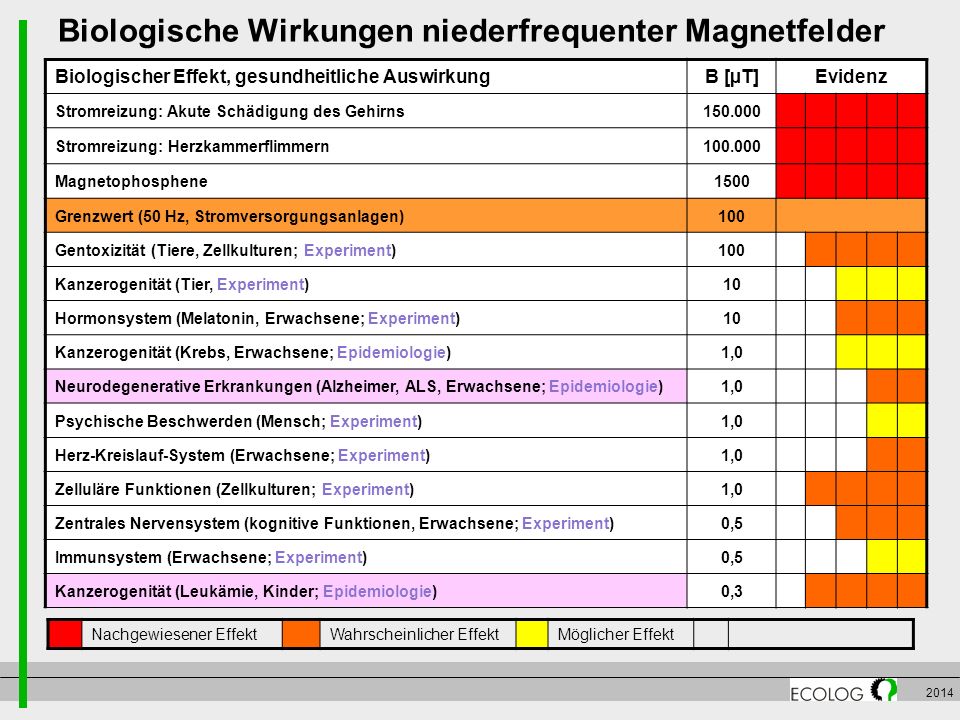

11 2014 Biologische Wirkungen niederfrequenter Magnetfelder Nachgewiesener EffektWahrscheinlicher EffektMöglicher Effekt Biologischer Effekt, gesundheitliche AuswirkungB [µT]Evidenz Stromreizung: Akute Schädigung des Gehirns Stromreizung: Herzkammerflimmern Magnetophosphene1500 Grenzwert (50 Hz, Stromversorgungsanlagen)100 Gentoxizität (Tiere, Zellkulturen; Experiment)100 Kanzerogenität (Tier, Experiment)10 Hormonsystem (Melatonin, Erwachsene; Experiment)10 Kanzerogenität (Krebs, Erwachsene; Epidemiologie)1,0 Neurodegenerative Erkrankungen (Alzheimer, ALS, Erwachsene; Epidemiologie)1,0 Psychische Beschwerden (Mensch; Experiment)1,0 Herz-Kreislauf-System (Erwachsene; Experiment)1,0 Zelluläre Funktionen (Zellkulturen; Experiment)1,0 Zentrales Nervensystem (kognitive Funktionen, Erwachsene; Experiment)0,5 Immunsystem (Erwachsene; Experiment)0,5 Kanzerogenität (Leukämie, Kinder; Epidemiologie)0,3

12 2014 Biologische Wirkungen statischer Magnetfelder Epidemiologische Untersuchungen: Erhöhte Risiken für verschiedene Krebserkrankungen bei beruflich Exponierten, u.a.  Lungenkrebs  Bauchspeicheldrüsenkrebs  Krebs des hämatologischen Systems (Feychting 2005a)  Zahl der Studien gering  Befunde nicht konsistent  Exposition oft nur sehr grob ermittelt  Beschäftigte an Arbeitsplätzen oft auch anderen Noxen ausgesetzt

13 2014 Biologische Wirkungen statischer Magnetfelder Tierexperimentelle Untersuchungen (biologische Wirksamkeit im Bereich von 10 bis 100 µT)  Störungen der Synthese des Hormons Melatonin in der Zirbeldrüse  Beeinträchtigungen des Orientierungsvermögens von Wirbeltieren und Wirbellosen (Reuss et al. 1983, Semm et al. 1980, WHO 2006) In vitro-Experimente: (biologische Wirksamkeit bereits bei wenigen µT)  Gentoxizität  Zellwachstum  Gen-Expression  Membranfunktionen  Enzymaktivität  Zellmetabolismus und Zellorientierung (WHO 2006)  Zahl der Studien gering  Befunde nicht konsistent

14 2014 Indirekte Wirkungen statischer elektrischer Felder Hohe elektrische Feldstärke  Elektrische Entladungen (Corona-Entladungen)  Bildung von Ionen  Anlagerung an Aerosole  Verdriftung  Inhalation (erhöhte Lungengängigkeit) Gesundheitliche Risiken durch ionisierte Luftschadstoffe grundsätzlich möglich aber: Bisher keine epidemiologischen Untersuchungen zur Gesundheitsrelevanz

15 2014 Grenzwerte und Vorsorgeempfehlungen Freq. [Hz] D 26. BImSchV CH NISV Bioinitiative Working Group Immissions- grenzwerte Anlage- grenzwerte Vorsorge- empfehlung Elektrische Felder kV/m -- Magnetische Felder 0500 µT--- allgemein µT 100 µT1 µT0,1 µT Stromversorg.- anlagen µT

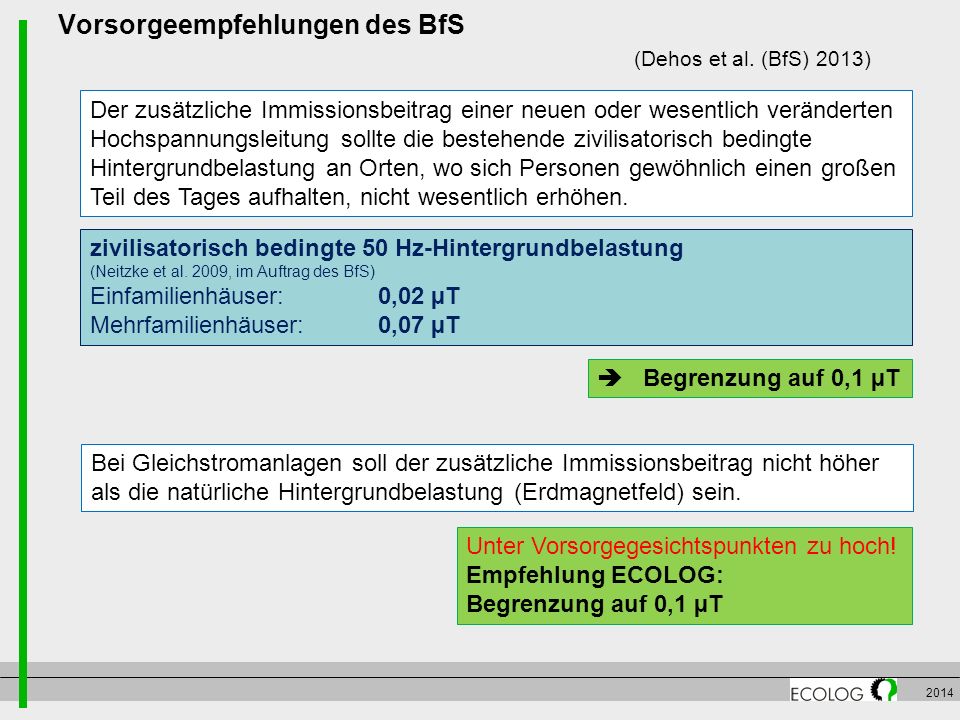

16 2014 Vorsorgeempfehlungen des BfS (Dehos et al. (BfS) 2013) Der zusätzliche Immissionsbeitrag einer neuen oder wesentlich veränderten Hochspannungsleitung sollte die bestehende zivilisatorisch bedingte Hintergrundbelastung an Orten, wo sich Personen gewöhnlich einen großen Teil des Tages aufhalten, nicht wesentlich erhöhen. zivilisatorisch bedingte 50 Hz-Hintergrundbelastung (Neitzke et al. 2009, im Auftrag des BfS) Einfamilienhäuser: 0,02 µT Mehrfamilienhäuser: 0,07 µT Bei Gleichstromanlagen soll der zusätzliche Immissionsbeitrag nicht höher als die natürliche Hintergrundbelastung (Erdmagnetfeld) sein. Unter Vorsorgegesichtspunkten zu hoch! Empfehlung ECOLOG: Begrenzung auf 0,1 µT  Begrenzung auf 0,1 µT

17 2014

18 ECOLOG-Institut, Hannover Messung und Bewertung elektromagnetischer Immissionen Auswertung von Forschungsergebnissen Forschung und Beratung im Auftrag von parlamentarischen Gremien, Bundes- und Landesbehörden, Kommunen, Verbänden und Unternehmen: –Deutscher Bundestag, Ausschuss für Umwelt, Naturschutz und Reaktorsicherheit –Länderparlamente –Bundesamt für Strahlenschutz –Büro für Technikfolgenabschätzung beim Deutschen Bundestag Risikoanalysen Risikokommunikation Kooperative Entwicklung von Vorsorgestrategien und -maßnahmen

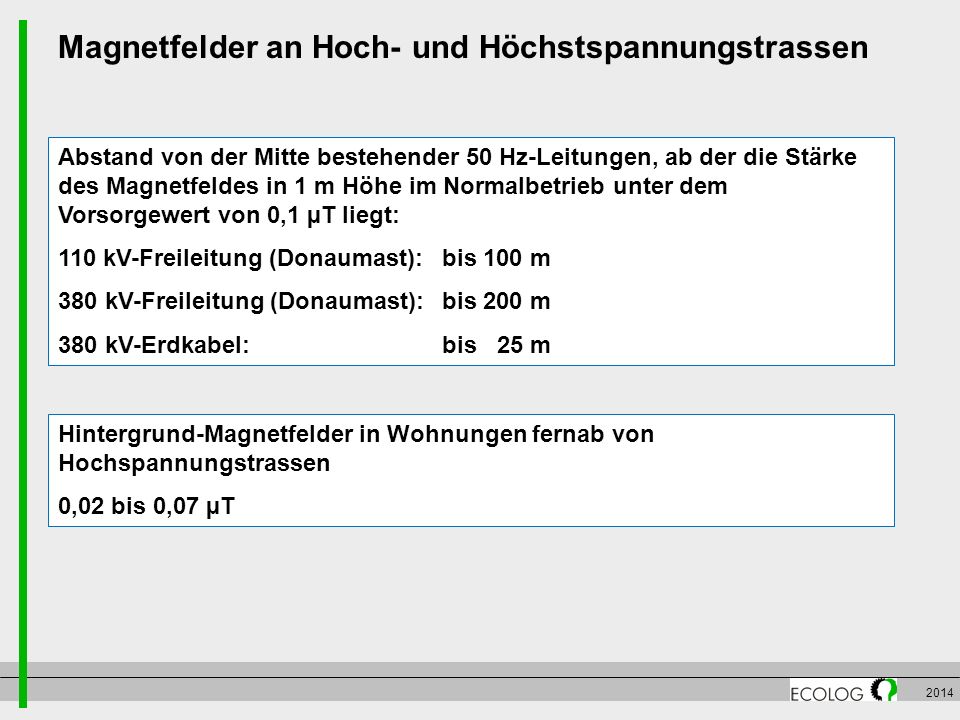

19 2014 Magnetfelder an Hoch- und Höchstspannungstrassen Abstand von der Mitte bestehender 50 Hz-Leitungen, ab der die Stärke des Magnetfeldes in 1 m Höhe im Normalbetrieb unter dem Vorsorgewert von 0,1 µT liegt: 110 kV-Freileitung (Donaumast): bis 100 m 380 kV-Freileitung (Donaumast): bis 200 m 380 kV-Erdkabel:bis 25 m Hintergrund-Magnetfelder in Wohnungen fernab von Hochspannungstrassen 0,02 bis 0,07 µT

20 2014 Vorsorgeempfehlungen Strahlenschutzkommission 2008 unnötige Expositionen vermeiden Expositionen minimieren (Planung, Herstellung, Betrieb) Expositionsgrenzwerte nicht völlig ausschöpfen Störbeeinflussungssituationen von aktiven Implantaten durch gerätetechnische und regulatorische Maßnahmen verringern alle vorhandenen Feldquellen berücksichtigen elektrische und magnetische Emissionen von elektrischen Gleichstrom-Energieversorgungsanlagen in die gesetzlichen Regelungen aufnehmen

21 2014 Wissenschaftliche Evidenz Kategorien zur Klassifizierung wissenschaftlicher Evidenz (BUWAL 2003) Nachgewiesener Effekt Die Kriterien der ICNIRP sind erfüllt: - Konsistenz der Untersuchungsergebnisse - Plausibilität der Wirkung Wahrscheinlicher Effekt Es gibt mehrfache Hinweise für den Effekt. Möglicher Effekt Es bestehen nur vereinzelte Hinweise für den Effekt.

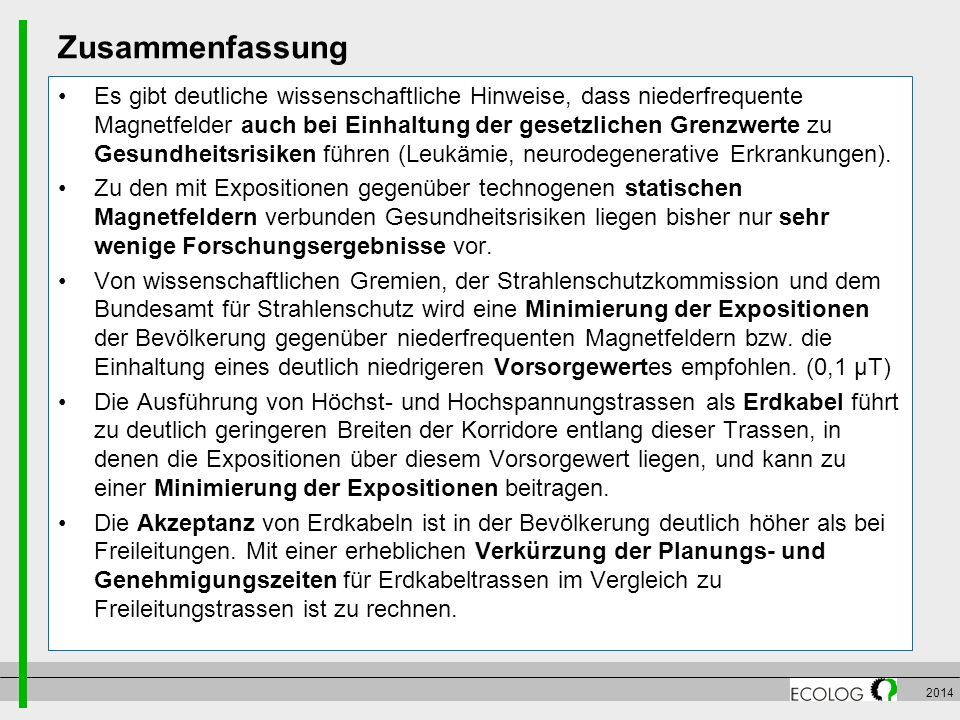

22 2014 Zusammenfassung Es gibt deutliche wissenschaftliche Hinweise, dass niederfrequente Magnetfelder auch bei Einhaltung der gesetzlichen Grenzwerte zu Gesundheitsrisiken führen (Leukämie, neurodegenerative Erkrankungen). Zu den mit Expositionen gegenüber technogenen statischen Magnetfeldern verbunden Gesundheitsrisiken liegen bisher nur sehr wenige Forschungsergebnisse vor. Von wissenschaftlichen Gremien, der Strahlenschutzkommission und dem Bundesamt für Strahlenschutz wird eine Minimierung der Expositionen der Bevölkerung gegenüber niederfrequenten Magnetfeldern bzw. die Einhaltung eines deutlich niedrigeren Vorsorgewertes empfohlen. (0,1 µT) Die Ausführung von Höchst- und Hochspannungstrassen als Erdkabel führt zu deutlich geringeren Breiten der Korridore entlang dieser Trassen, in denen die Expositionen über diesem Vorsorgewert liegen, und kann zu einer Minimierung der Expositionen beitragen. Die Akzeptanz von Erdkabeln ist in der Bevölkerung deutlich höher als bei Freileitungen. Mit einer erheblichen Verkürzung der Planungs- und Genehmigungszeiten für Erdkabeltrassen im Vergleich zu Freileitungstrassen ist zu rechnen.

23 2014 SuedLink: Elektrische und magnetische Felder SuedLink: Technische Daten Spannung:500 kV  elektrisches Feld (quasi-statisch) nur Freileitung  direkte Feldwirkungen  indirekte Feldwirkungen: Corona-Entladungen, Aufladung von Luftpartikeln Übertragungskapazität: 4 GW (2 GW pro Verbindung) Strom:4000 A  magnetisches Feld (quasi-statisch) Freileitung und Erdkabel  direkte Feldwirkungen
