1 1 Udo Matthias Munz Datenbanken Entwurf und Design

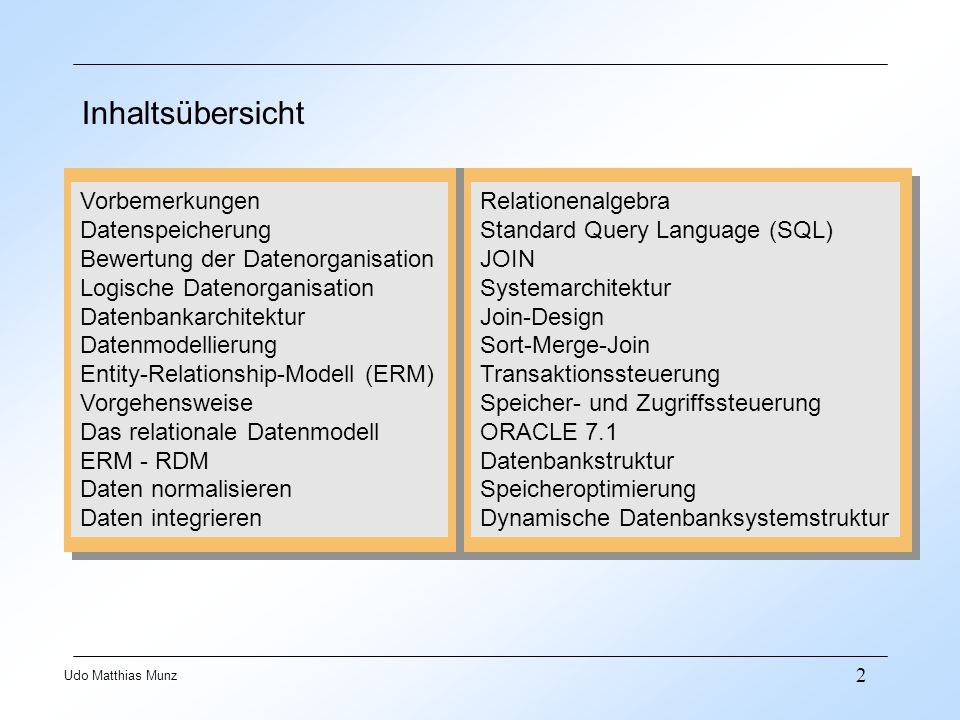

2 2 Udo Matthias Munz Inhaltsübersicht Vorbemerkungen Datenspeicherung Bewertung der Datenorganisation Logische Datenorganisation Datenbankarchitektur Datenmodellierung Entity-Relationship-Modell (ERM) Vorgehensweise Das relationale Datenmodell ERM - RDM Daten normalisieren Daten integrieren Relationenalgebra Standard Query Language (SQL) JOIN Systemarchitektur Join-Design Sort-Merge-Join Transaktionssteuerung Speicher- und Zugriffssteuerung ORACLE 7.1 Datenbankstruktur Speicheroptimierung Dynamische Datenbanksystemstruktur

3 3 Udo Matthias Munz Grundlagen

4 4 Udo Matthias Munz Datenspeicherung Datenspeicher sequentieller Datenspeicher Datenspeicher mit Direktzugriff Magnetbänder Magnetkassetten Magnetplatten Disketten optische Speicher Halbleiterspeicher Datenblock Anlaufzone Bremszone Spur Bandsprosse Spur 0 Sektor Zylinder

5 5 Udo Matthias Munz Logische Datenorganisation Baumstruktur Netzstruktur

6 6 Udo Matthias Munz Welche Anforderungen sollte ein Datenbankmanagementsystem erfüllen? Redundanzfreiheit Kein Datenelement soll in der Datenbank mehrfach gepeichert sein; der Speicherplatz ist optimal auszunutzen. Vielfachverwendbarkeit (Anwendungsunabhängigkeit) Die Datenbank soll so aufgebaut sein, daß sie möglichtst viele Funktionsbereiche bedienen kann. Jeder Benutzer, für den die gespeicherten Daten von Bedeutung sind, soll mit der Datenbank arbeiten können. Benutzerfreundlichkeit Der Umgang mit der Datenbank soll leicht erlernbar sein. Mit möglichst geringem Aufwand sollen möglichst viele Funktionen des Datenbanksystems eingesetzt werden können Flexibilität Es muß möglich sein, die Struktur der Datenbank, unabhängig von den bestehenden Anwendungen, zu ändern. Es sollten Backups im laufendem Betrieb möglich sein.

7 7 Udo Matthias Munz Welche Anforderungen sollte ein Datenbankmanagementsystem erfüllen? Unabhängigkeit von Betriebssystemen Die Datenbank sollte ein offenes System sein, d.h. das Wechseln von Hard- und/oder Software sollte keine Anpassungsschwierigkeiten mit sich bringen. Wirtschaftlichkeit Das System sollte möglichst geringe Betriebskosten verursachen. Abfragen und Datenmanipulationen sollten mit möglichst wenig Plattenzugriffen erfolgen. Datenintegrität Datenschutz, Datensicherheit und Datenkonsistenz sollten vom System weitgehend unterstützt werden. (Beispiele: Wiederanfahrhilfen, Transaktionserkennung, Passcodeverwaltung, Rollback, Logbuch usw.)

8 8 Udo Matthias Munz Logische Datenorganisation - Tabelle FNRFNAMEFSEMDAUERTAGZEIT_VONZEIT_BISZAHL 1Grundlagen der Betriebswirtschaftslehre2 B Finanz- und Investitionswirtschaft4 B Marketing4 B Material- und Fertigungswirtschaft4 B Personalführung4 B Buchführung und Bilanzierung2 B Kosten- und Leistungsrechnung4 B Wirtschaftsmathematik2 B Betriebsstatistik2 B Grundlagen der Volkswirtschaftslehre2 B Wirtschaftsprivatrecht4 B Englisch 12 B Französisch 12 B FNRFNAMEFSEMDAUERTAGZEIT_VONZEIT_BISZAHL 1Grundlagen der Betriebswirtschaftslehre2 B Finanz- und Investitionswirtschaft4 B Marketing4 B Material- und Fertigungswirtschaft4 B Personalführung4 B Buchführung und Bilanzierung2 B Kosten- und Leistungsrechnung4 B Wirtschaftsmathematik2 B Betriebsstatistik2 B Grundlagen der Volkswirtschaftslehre2 B Wirtschaftsprivatrecht4 B Englisch 12 B Französisch 12 B TabelleDatenobjektDateiRelation TabellenzeileEntitätDatensatzTupel TabellenspalteWertebereichDatenfeldDomäne TabellenelementAttributswertDatenelementWert TabellenüberschriftAttributeDatenfeldbezeichnung SpaltenbezeichnungAttribut (Eigenschaft)DatenfeldAttribut Anwender Datenverarbeitung Informatik Mathematik Sichten

9 9 Udo Matthias Munz Entitätstyp - Entität Die Entität (Entity) ist das konkrete, individuell identifizierbare Objekt bzw. Exemplar von Dingen, Personen oder Begriffen der realen oder der Vorstellungswelt, für das (auf einem Datenträger) Sachverhalte festzuhalten sind. Beispiele: Individuen: Mitarbeiterin Brech, Schüler Weber... Reale Objekte: Maschine 2, Raum 7, Artikel Ereignisse:Zahlung,Buchung, Mahnung,Start,Landung... Abstraktes: Unterricht, Dienstleistung, Verarbeitungsart, Zahlungsart... Die Entität ist Mitglied einer Gruppe (Klasse), dem Entitätstyp. Der Kunde Müller ist ein konkretes individuell identifizierbares Objekt, über den Informationen abgespeichert werden müssen. Er gehört zur Gruppe der Kunden. Man kann auch sagen, er ist vom Entitätstyp Kunden. Alle Informationen, die über Kunden abgespeichert werden, sind von der Struktur her gleich.

10 10 Udo Matthias Munz Attribute Ein Attribut ist jede Einzelheit, die dazu dient, eine Entity zu qualifizieren, zu identifizieren, zu klassifizieren, zu quantifizieren oder ihren Status auszudrücken. "Welche Informationen müssen Sie über das Objekt (Entity) haben oder speichern?" Das Attribut muß die Entity beschreiben, unter der es aufgeführt ist. Jede Entity muß eindeutig identifizierbar sein und mindestens zwei Attribute besitzen.

11 11 Udo Matthias Munz Attribut S Attribute beschreiben die Entitäten. Beispiel: Kunde(KdNr, KName, KAdresse,......) S Man unterscheidet zwischen identifizierenden Attributen (z.B.: KdNr, FirmenNr, PersNr....) beschreibenden Attributen (z.B.: KName, MitarbeiterName, ArtikelBez,.....

12 12 Udo Matthias Munz Beziehungstyp - konkrete Beziehung Zwischen den Entitätstypen Firma und AZUBI besteht ein Beziehungstyp ist beschäftigt bei. Wenn es einen solchen Beziehungstyp gibt, so kann (muß) eine konkrete Beziehung zwischen einem Paar der dazu gehörenden Entitäten bestehen: Beziehungsattribute sind die beschreibenden interessierenden Merkmale der Beziehung. Beispiel zwischen Schüler und Fächern: belegt

13 13 Udo Matthias Munz Nützliche Beziehungsendnamen arbeiten unter,Chef sein von, auslösen, ausgelöst werden von, belegt, wird belegt, bestellen, bestellt werden in, betrieben werden von, Betreiber sein von, empfangen, gehen an, erhält, ist für, erteilen, erteilt werden von, erteilt, wird erteilt von, erteilt von, Auftraggeber von, erteilt werden, verantwortlich sein für, führt zu, entstehen aus, für, Gegenstand von, gehören zu, umfassen, gekauft werden von, Lieferant sein von, ist in, umfasst, Teil sein von, zusammengesetzt sein aus, Teil von, bestehen aus, Teilnehmer sein von, sein für, unterbreitet für, wird unterbreitet, unterrichtet, wird unterrichtet, wird bestellt in, wird erteilt für...

14 14 Udo Matthias Munz Datenbankarchitektur Externes Schema Raumbe- legung Prüfungs- liste Prüfungs- aushang Aufsichten- einteilung internes Schema konzeptionelles Schema Basistabellen Prüfung PrüfungsfachDozent Aufsicht ERM DBMS

15 15 Udo Matthias Munz Entity-Relationship-Modell (ERM) 1 : 1 identifizierende Beziehung z.B. Student hat Matrikelnummer 1 : n charakterisierende und klassifizierende Beziehung z.B. Semestergruppe hat Student n : m nicht eindeutige Beziehung, sie muß im Rahmen der Datennormalisierung aufgelöst werden. Beispiel: Student besucht Vorlesung Beziehungsarten

16 16 Udo Matthias Munz erweitertes Entity-Relationship-Modell (eERM) 1. Optionale Beziehungen Eine Beziehung ist optional, wenn sie auch den Wert "NULL" haben kann : FachbereichParkplatz c : n StudentVorlesung n : cm Bauteil cn : cm StudentNote 1 : c StudentParkplatz c : c FachbereichStudent 1 : cn StudentBuch c : cn Student belegt Parkplatz Student besucht Vorlesung Student hat Buch ausgeliehen Student hat Note Fachbereich hat Parkplätze in der Tiefgarage Fachbereich hat Studenten (Ausnahme FB13) Bauteil enthält Bauteil (Stückliste)

17 17 Udo Matthias Munz erweitertes Entity-Relationship-Modell (eERM) 2. Min-Max-Notation Relation Entitäts- menge A (a,b)(c,d) Entitäts- menge B 1. Ein Element der Entitätsmenge A steht in Relation mit mindestens c Elementen der Entitätsmenge B höchstens d Elementen der Entitätsmenge B 2. Ein Element der Entitätsmenge B steht in Relation mit mindestens a Elementen der Entitätsmenge A höchstens b Elementen der Entitätsmenge A 3. Gilt b > 1 und d > 1 so erweitert sich die Relation zu einer Beziehungsentität 4. Die Beziehungsentität enthält die Schlüsselattribute der verknüpften Entitätsmengen als Kombinationsschlüssel Relation Entitäts- menge A 1 : mn : 1 Entitäts- menge B

18 18 Udo Matthias Munz Vorgehensweise 1. Schritt : Sammeln der Datenelemente Datenliste PSDatenfeldTypLängeNULLEntitätAliasBeschreibung PS: Primärschlüssel [Ja / Nein] Datenfeld: Bezeichnung des Datenfeldes, wie es gespeichert werden soll Typ: Datentyp (z.B. Integer, Währung, Text, ext.) Länge: maximale Zahl der Zeichen pro Wert NULL: leeres Datenfeld zulässig? [Ja / Nein] Entität: Welcher Entitätsmenge wird das Datenfeld zugeordnet Alias: Alternative Bezeichnungen für das Datenfeld Beschreib.: Weiter Angaben zum Datenfeld (z.B. zulässige Werte etc.)

19 19 Udo Matthias Munz Vorgehensweise 2. Schritt : Datenobjekte (Entitäten) finden Datenliste PSDatenfeldTypLängeNULLEntitätAliasBeschreibung AUFNRINT10NJAuftragsnummer DATUMDAT8NAuftragsdatum ARTNRINT10NArtikelnummer ARTIKELTXT80JArtikelbezeichnung KNRINT10NKundennummer KNAMETXT50JKundenname Auftrag Artikel Kunde

20 20 Udo Matthias Munz Vorgehensweise Kunde 3. Schritt : Beziehungen zwischen den Entitätsmengen beschreiben und n:m-Beziehungen auflösen (->Verbindungsentität) erteilt (1,1) (1,n) (0,n) Kunde erteilt einen oder mehrere Aufträge Ein Auftrag ist eindeutig einem Kunden zugeordnet Ein Auftrag enthält einen oder mehrere Artikel Ein Artikel ist in keinem, einem oder mehreren Aufträgen enthalten Auftrag enthält Artikel Auftrags- position enthält (1,1) (1,n)

21 21 Udo Matthias Munz Vorgehensweise 4. Schritt : Schlüssel- und Datenfelder den Entitätsmengen zuordnen und die Entitätsmengen in die Datenliste eintragen Über die Schlüsselfelder werden die Entitätsmengen miteinander verknüpft. Die Kundennummer (KNR) erscheint in der Entitätsmenge Auftrag als Fremdschlüssel und stellt die Verbindung zur Entitätsmenge Kunde her. Kunde ert (1,1) AuftragArtikel Auftrags- position enthält (1,1) (1,n) KNR KNAME KADRESSE AUFNR DATUM KNR ARTNR ARTIKEL PREIS AUFNR ARTNR MENGE

22 22 Udo Matthias Munz Vorgehensweise 5. Schritt : Konsistenz- und Integritätsbedingungen beschreiben Konsistenz Die gespeicherten Daten müssen in sich und zur Realität widerspruchsfrei sein. Integrität Die gespeicherten Daten müssen vollständig und korrekt sein. l Datentypkonsistenz z.B.: Ein Schlüsselfeld muß stets vom gleichen Datentypusein. l Schlüsselkonsistenz [eindeutiger Wert, nicht NULL] l Wertebereichkonsistenz Ist der zulässige Wertebereich kleiner als die dem Datentyp entsprechende Wertemenge, so muß der Wertebereich festgelegt und dem System für die Eingabekontrolle mitgeteilt werden. l Beziehungsintegrität l Welche Werte darf ein Fremdschlüssel annehmen? [nur Werte eines PS, auch NULL, jeden Wert] l Wie ist im Falle einer Löschung bzw. Änderung zu verfahren? Die Löschung/Änderung des Primärschlüssels l führt zur Löschung der Datensätze in denen der Schlüssel enthalten ist l löscht/ändert den Schlüsselwert l wird nur durchgeführt, wenn kein Datensatz mit dem Schlüsselwert existiert. l rechnerische Konsistenz z.B. sind die systembedingten Rundungen von Dezimalzahlen akzeptabel l Logik des Geschäftsvorfalls Wann dürfen welche Daten eingegeben werden? Die Ausführung eines Auftrags erfolgt erst nach Eingang der Zahlung.

23 23 Udo Matthias Munz Das relationale Datenmodell Student Mtnr Name SemGr. Adresse Student ( Mtnr, Name, SemGr, Adresse) EntitätSchlüsselattribut Relation mit einem identifizierenden Schlüsselattribut Relation mit einem identifizierenden Schlüsselattribut Entity-Relationship-Modell relationales Datenmodell Entität = Datenobjekt Relationship= Beziehung Relation = zweidimensionale Tabelle

24 24 Udo Matthias Munz ERM - RDM StudentVorlesung Mtnr Name SemGr Adresse Vorlnr Fach Semester Raum Zeit belegt Student ( Mtnr, Name, SemGr, Adresse) Fach ( Vorlnr, Fach, Semester, Raum, Zeit) (0,m)(0,n) Belegung (Mtnr, Vorlnr)

25 25 Udo Matthias Munz Daten normalisieren 1. Normalform Eine Relation ist in der 1. Normalform, wenn kein Attribut enthalten ist, zu dem es pro Datensatz mehrere Attributswerte geben kann, d.h. wenn in jeder Zeile und Spalte nur atomare, nicht weiter zerlegbare Werte gespeichert werden. Auftrag (Aufnr, Artikelnr, Artikelbezeichnung, Menge, Preis, Kundennr, Kundenname, Adresse, Datum) Zusammengesetzter Schlüssel Auftrag(Aufnr, Kundennr, Kundenname, Adresse, Datum) Bestellartikel (Aufnr, Artikelnr, Artikelbezeichnung, Menge, Preis) Primärschlüssel

26 26 Udo Matthias Munz Daten normalisieren 1. Normalform Als Beispiel sollen die Tourendaten verwendet werden. Die Tabelle Tourendaten genügt nicht der 1. NF, da die dritte Spalte noch weiter aufgeteilt werden könnte. Die geteilten Tabellen und entsprechende Beziehung zueinander erfüllt die 1. NF Tourendaten (TourendatenNr, Bezeichnung, Länge, Termine) Zusammengesetzter Schlüssel TourenZiele(TourenNummer, Tour, Kurzbeschreibung,Länge, Grad, Start, Ziel) TourenTermine (TourTerminNr, TourenNummer, Beginn, Ende, MaxTeilnehmer) Primärschlüssel

27 27 Udo Matthias Munz Daten normalisieren Auftrag (Aufnr, Kundennr, Kundenname, Adresse, Datum) Bestellartikel (Aufnr, Artikelnr, Artikelbezeichnung, Menge, Preis) Auftrag (Aufnr, Kundennr, Kundenname, Adresse, Datum) Bestellartikel (Aufnr, Artikelnr, Menge) Artikel(Artikelnr, Artikelbezeichnung) Preis(Artikelnr, Preis) Eine Relation ist in der 2. Normalform, wenn sie in der 1. Normalform ist und keine Attribute enthält, die in einer 1:1 Beziehung zum Primärschlüssel oder Teilen des Primärschlüssels stehen, d.h. jede Spalte die nicht zum Primärschlüssel gehört, ist vom kompletten PS abhängig. 2. Normalform Gilt nur bei zusammengesetztem Primärschlüssel!

28 28 Udo Matthias Munz Daten normalisieren 3. Normalform Eine Relation ist in der 3. Normalform, wenn sie in der 2. Normalform ist und keine Attribute enthält, die untereinander abhängig sind. Auftrag (Aufnr, Kundennr, Kundenname, Adresse, Datum) Bestellartikel (Aufnr, Artikelnr, Menge) Artikel(Artikelnr, Artikelbezeichnung) Preis(Artikelnr, Preis) Auftrag (Aufnr, Kundennr, Datum) Kunde(Kundennr, Kundenname) Anschrift(Kundennr, Adresse) Bestellartikel (Aufnr, Artikelnr, Menge) Artikel(Artikelnr, Artikelbezeichnung) Preis(Artikelnr, Preis)

29 29 Udo Matthias Munz Daten integrieren Auftrag (Aufnr, Kundennr, Datum) Kunde(Kundennr, Kundenname) Anschrift(Kundennr, Adresse) Bestellartikel (Aufnr, Artikelnr, Menge) Artikel(Artikelnr, Artikelbezeichnung) Preis(Artikelnr, Preis) AuftragKunde Anschrift Bestellartikel ArtikelPreis 1 : n 1 : 11 : n n : 1 1 : 1 Auftrag (Aufnr, Kundennr, Datum) Kunde(Kundennr, Kundenname, Adresse) Bestellartikel (Aufnr, Artikelnr, Menge) Artikel(Artikelnr, Artikelbezeichnung, Preis)

30 30 Udo Matthias Munz Datenbankdesign 1 An der RBS soll ein Schulverwaltungsprogramm erstellt werden. In dieser Datenbank sind Informationen zu Lehrfächern, Schüler, Lehrer und Klassen festzuhalten. Folgende Fragen sollen beantwortet werden können: Bei welchem Lehrer hat ein Schüler Unterricht? Aus welcher Klasse kommt ein Schüler? Welche Fächer belegt ein Schüler? Welche Fächer gibt ein Lehrer? In welchen Klassen unterrichtet ein Lehrer? Welche Noten hat ein Schüler in seinen belegten Fächern?. Entwerfen Sie zu diesem Problem ein Entity- Relationship-Diagramm. Bestimmen Sie die Relationen (Tabellen) und die dazugehörigen Attribute. Kennzeichnen Sie die Primär- und Fremdschlüssel

31 31 Udo Matthias Munz Anwendungsentwicklung und Datenbankadministration

32 32 Udo Matthias Munz Beispiele UNION : Aus den Tabellen "Kunde" und "Vorgang" wird eine Tabelle erzeugt. INTERSECTION : Aus den Tabellen "Kunde" und "Vorgang" werden alle Kundennummern mit einem offenen Vorgang in eine Tabelle gestellt. DIFFERENCE : Aus den Tabellen "Kunde" und "Vorgang" werden alle Kunden selektiert, die keinen offenen Vorgang aufweisen. CARTESIAN PRODUCT : Aus den Tabellen "Vorgang" und "Fahrzeug" wird eine Tabelle erzeugt. PROJECTION : Alle Kundennamen aus der Kundentabelle. SELECTION : Aus der Kundentabelle alle Daten des Kunden mit K# = JOIN : Alle Kunden mit Adresse aus den Tabellen "Kunde" und "Adresse". DIVISION : Alle Fahrzeuge, die in allen Angeboten enthalten sind.

33 33 Udo Matthias Munz Structured Query Language (SQL) Funktionen Datendefinition [DDL] CREATE ALTER DROP Datenmanipulation [DML] SELECT UPDATE INSERT DELETE Kontrolle und Steuerung GRANT LOCK COMMITT ROLLBACK CREATE TABLE Student Mtknr, char(8), Name, char(30), SemGr, char(6); CREATE TABLE Student Mtknr, char(8), Name, char(30), SemGr, char(6); SELECT Name FROM Student WHERE SemGr= "10BW4A"; SELECT Name FROM Student WHERE SemGr= "10BW4A"; GRANT USER Regier IDENTIFIED BY "Dozent" ; GRANT USER Regier IDENTIFIED BY "Dozent" ;

34 34 Udo Matthias Munz JOIN Bulk-Join=> ohne WHERE-Klausel (kartesisches Produkt) Teta-Join=> mit WHERE-Klausel Natural-Join=> identische Spalten werden nur einmal angezeigt. Semi-Join=> Nur Spalten einer Tabelle (senkt das Kommunikationsvolumen bei verteilter Datenhaltung Multiple-Join=> Join mit mehr als zwei Tabellen Outer-Join=> Datensätze der ersten Tabelle, denen keine Datensätze der zweiten Tabelle zugeordnet werden können, werden mit einem leeren Datensatz verknüpft. Restricted-Join=> Durch AND werden weitere Bedingungen eingefügt Equi-Join=> Bedingung enthält nur Gleichheitszeichen Auto-Join=> Join einer Tabelle auf sich selbst SELECT [,,...] FROM tabelle [, tabelle,...] WHERE [AND ] ; Vergleichende Bewertung Innerschneller als Outer Equischneller alsNon-Equi Restrictedschneller als NO-Restricted

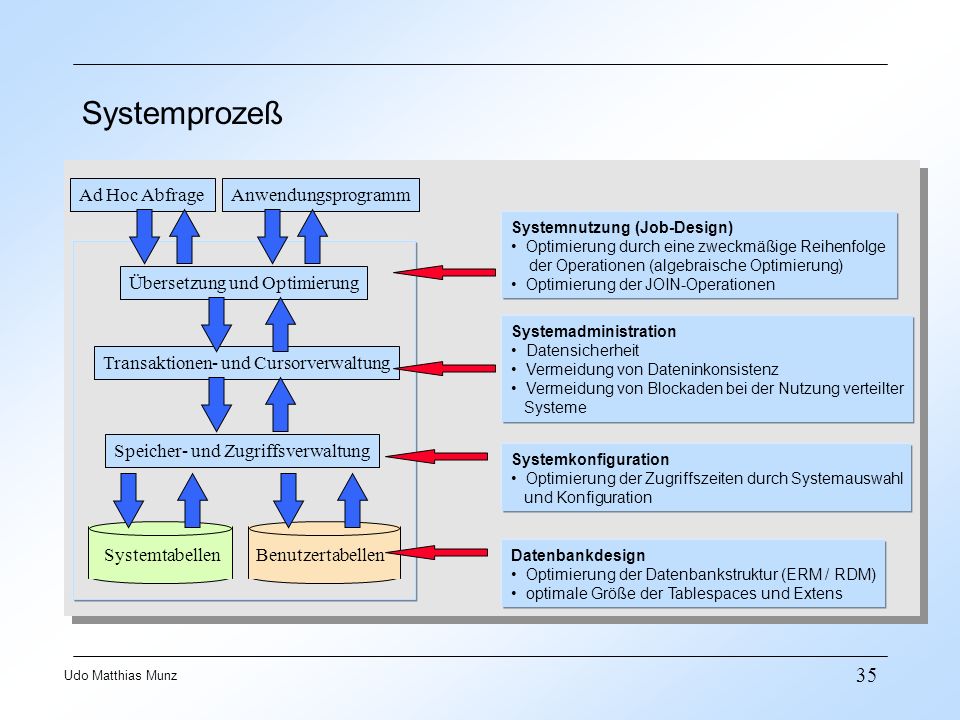

35 35 Udo Matthias Munz Ad Hoc AbfrageAnwendungsprogramm Übersetzung und Optimierung Transaktionen- und Cursorverwaltung Speicher- und Zugriffsverwaltung SystemtabellenBenutzertabellen Systemprozeß Systemnutzung (Job-Design) Optimierung durch eine zweckmäßige Reihenfolge der Operationen (algebraische Optimierung) Optimierung der JOIN-Operationen Systemadministration Datensicherheit Vermeidung von Dateninkonsistenz Vermeidung von Blockaden bei der Nutzung verteilter Systeme Systemkonfiguration Optimierung der Zugriffszeiten durch Systemauswahl und Konfiguration Datenbankdesign Optimierung der Datenbankstruktur (ERM / RDM) optimale Größe der Tablespaces und Extens

36 36 Udo Matthias Munz Parsing SQL-Befehle werden als Text an das Datenbankmanagementsystem übermittelt. Dieses muß den Text lesen und interpretieren (Parsing). lexikalische Analyse Tabellensuche Spaltenattributsuche Typ- und Constraint-Ver- gleich für die Spaltenattribute Typ- und Constraint-Ver- gleich für die Spaltenattribute Sperrung (Parse Lock) Berechtigungsprüfung l Parsing benötigt etwa die Hälfte der Antwortzeit. l Bekannte SQL-Befehle werden (von den meisten DBMS) wiedererkannt und müssen nicht erneut das Parsing durchlaufen (Shared SQL) Allerdings müssen die Befehle absolut identisch sein! l Für SQL-Befehle wird ein Hash-Wert errechnet und im Library Cache gespeichert. l Nutzung durch Bind Variables, die anstelle von Werten im SQL-Text verwendet werden, verhindert ein erneutes Übersetzen. Ausführungsplanung

37 37 Udo Matthias Munz Optimierung Für die Ausführung der übersetzten SQL-Befehle erstellt das DBMS einen Ausführungsplan, wobei vom DBMS Optimierungsregeln eingesetzt werden. Regelbasierte Optimierung Die SQL-Befehle werden nach festen Regeln analysiert und die Reihen- folge der Operationen danach fest- gelegt. (siehe folgende Seite) Aufwandbezogene Optimierung Hierbei werden internen Statistiken und Strukturmerkmale der Daten- bank (z.B. Indizes) analysiert um den schnellsten Weg zu den gesuchten Daten zu finden. Oracle ab Version 7 Manuelle Optimierung Durch einen Kommentar im SELECT Befehl kann ein Ausführungshinweis an den Optimierer gegeben werden. SELECT /* FULL */ name,. FROM.. Über den Befehl EXPLAIN PLAN sind bei Oracle (nicht leicht zu lesende) Informationen über das tatsächlich gewählte Optimierungsverfahren zu erhalten.

38 38 Udo Matthias Munz Tabellengröße Bei kleinen Tabellen ist ein vollständiges Lesen der Tabelle schneller als eine Selektion. Häufig benötigte kleine Tabellen können im Cache gepuffert werden: ALTER TABLE CACHE; Bei großen Tabellen spielen Indizes eine herausragende Rolle. Index-Selektivität Ein eindeutiger Schlüssel (Primärschlüssel) liefert die höchste Selektivität mit dem Wert 1. Je größer der Wert, um so mehr Datensätze werden im Fall eines SELECT Befehls gelesen. Bei Oracle heißt der Wert "badness". Er kann für jedes Attribut errechnet werden, um festzustellen, ob es als Indexfeld geeignet ist. Index-Selektivität Ein eindeutiger Schlüssel (Primärschlüssel) liefert die höchste Selektivität mit dem Wert 1. Je größer der Wert, um so mehr Datensätze werden im Fall eines SELECT Befehls gelesen. Bei Oracle heißt der Wert "badness". Er kann für jedes Attribut errechnet werden, um festzustellen, ob es als Indexfeld geeignet ist.

39 39 Udo Matthias Munz Cache Library Cache least recently used (LRU) SQL-Statements Functions Triggers Stored Procedures Im Library Cache werden aufgerufene Befehle gespeichert, um bei einem wiederholten Aufruf des gleichen Befehls eine schnellere Ausführung zu erreichen. Dies gelingt jedoch nur dann, wenn der Anwendungsentwickler gebunden Variablen verwendet, so daß die SQL-Statements, Functions etc. identisch sind. Datenbankadministrator und Anwendungsentwickler müssen bei der Optimierung der Datenbankanwendungen zusammenarbeiten!

40 40 Udo Matthias Munz Join-Design SELECT Datum FROM Kunde, Auftrag WHERE = Kunde.KNR = Auftrag.KNR AND Name = "Müller" Tabelle := Datum ( Name = "Müller" (Kunde |X| Kunde.KNR = Auftrag.KNR, Auftrag )) KundentabelleAuftragstabelle |X| Kunde.KNR = Auftrag.KNR Name = "Müller" Datum Tabelle := Datum ( Auftrag.KNR, Datum (Auftrag) (|X| Kunde.KNR = Auftrag.KNR ) Kunde.KNR ( Name = "Müller"(Kunde))))) SELECT Datum FROM (SELECT KNR, Datum FROM Auftrag WHERE AUFTRAG.KNR = (SELECT KNR FROM Kunde WHERE Name = "Müller")))

41 41 Udo Matthias Munz Fakten- und Dimensionstabellen Faktentabellen enthalten die betriebswirtschaftlich relevanten numerischen Meßgrößen wie Umsatz, Kosten, Leistung. Dimensionstabellen liefern Angaben zu den Dimensionen (z.B. Zeit, Kunde, Mitarbeiter, Artikel) auf die sich die Faktentabellen via Schlüsselattribute beziehen. Join ist die Verbindung zwischen zwei Tabellen wobei häufig eine Faktentabelle mit einer Dimensionstabelle verbunden wird (z.B. Kunde -Auftrag). Ein Join ist grundsätzlich nur zwischen zwei Tabellen möglich. Zur Verknüpfung mehrere Tabellen bestehen zwei alternative Verfahren: Paarweise Join Star-Abfrage

42 42 Udo Matthias Munz Paarweise Join versus Star-Abfrage Faktentabelle Auftrag Dimensionstabelle Kunde Zwischenergebnis 1 Auftrag & Kunde JOIN Dimensionstabelle Artikel Zwischenergebnis 2 Auftrag & Kunde & Artikel JOIN Dimensionstabelle Lieferant Abfrageergebnis Auftrag & Kunde & Artikel & Lieferant JOIN Faktentabelle Auftrag Dimensions- tabelle Kunde Kartesisches Produkt Kunde & Artikel & Lieferant Dimensions- tabelle Artikel Dimensions- tabelle Lieferant Abfrageergebnis Auftrag & Kunde & Artikel & Lieferant JOIN Eigenschaften: - viele Operationen - kleine Zwischentabellen Eigenschaften: - wenige Operationen - große Zwischentabelle Effizient bei großen DatenmengenEffizient bei kleinen Datenmengen

43 43 Udo Matthias Munz Sort-Merge-Join KNR Name Adresse 4711 Müller München 5612 Maier Stuttgart 3254´ Huber Berlin AUFNR Datum KNR KNR AUFNR n x m Operationen KNR Name Adresse 3254 Huber Berlin 4711 Müller München 5612 Maier Stuttgart AUFNR Datum KNR max: n + m Operationen Vorsortierung beider Tabellen nach dem Vergleichsattribut

44 44 Udo Matthias Munz Speicher- und Zugriffssteuerung (1) Mehrwegbaum (B*-Tree) Eigenschaften: Gute Performanz bei hoher Kardinalität, d.h. das Suchkriterium weist eine hohe Zahl unterschiedlicher Wertausprägungen im Verhältnis zu den Tabellenzeilen auf. Schlechte Performanz bei der Suche nach nicht indizierten Datenfeldern mit geringer Kardinalität. RID physische Zeilenadresse [ROW ID] (oder Liste mit Zeilenadressen) Die Indexdatei ist hierarchisch unterteilt. Beim Suchen nach dem Datenfeld mit dem Wert 12 sind statt 12 nur 4 Vergleichsoperationen erforderlich.

45 45 Udo Matthias Munz Speicher- und Zugriffssteuerung (2) Bitmap-Indizierung Für jede Ausprägung einer zu indizierenden Tabellenspalte wird eine Bitfolge angelegt, die kennzeichnet, ob in der entsprechenden Zeile der Tabelle der Wert anzutreffen ist (1) oder nicht (0). Geschäftskunde Privatkunde Sonstige Geschäftskunde Privatkunde Sonstige MerkmalsausprägungBitmap-Index Eigenschaften: extrem platzsparend bei geringer Merkmalszahl Bei Kundensätzen werden 3 Mio. Bit = 375 KB benötigt. Im Vergleich dazu benötigt das B*-Tree Verfahren dazu 4MB. Allerdings benötigt jede weitere Ausprägung 125 KB. Bei Häufigkeitszählungen entfällt der Zugriff auf die Tabelle. Schnell bei kombinierten Abfragen

46 46 Udo Matthias Munz Komprimierung von Bitmaps (1) Rekonstruierte Bitliste Darstellung erfordert 10 4-Bit-Blöcke für insgesamt Bit-Blöcke

47 47 Udo Matthias Munz Komprimierung von Bitmaps (2) 1k Kenn- Bit Bitmuster oder Nullfolge Ist das Kenn-Bit gleich 1, werden die folgenden k-1 Bits als unkompri- mierte Bitfolge interpretiert. Ist das Kenn-Bit gleich 0, so wird der Inhalt der folgenden k-1 als binäre Ganzzahl interpretiert, die angibt, wieviele aufeinander folgende 0-en auf diese Weise komprimiert dargestellt werden. Je weniger 1en in der Bitfolge eines Wertes auftreten, desto wirksamer ist die Komprimierung. Noch effizientere Verfahren resultieren aus der Verwendung mehrerer Kennbits.

48 48 Udo Matthias Munz Auswertung komplexer Verbundoperationen Bestell-Nr. Kunden-Nr. Artikel-Nr. Filial-Nr. MengeDatum KundeProduktFiliale BrancheProdukt- Gruppe Region Detail - Relation Dimensions- Relationen SELECT SUM(Menge) FROM Bestellung, Kunde, Produkt, Filiale WHERE Bestellung.Kunden-Nr. = Kunde.Kunden-Nr. AND Bestellung.Artikel-Nr. = Produkt.Artikel-Nr. AND Bestellung.Filial-Nr. = Filiale.Filial-Nr. AND Kunde.Branche = Elektronik AND Produkt.Produktgruppe = Telefon AND Filiale.Region = Nord; SELECT SUM(Menge) FROM Bestellung, Kunde, Produkt, Filiale WHERE Bestellung.Kunden-Nr. = Kunde.Kunden-Nr. AND Bestellung.Artikel-Nr. = Produkt.Artikel-Nr. AND Bestellung.Filial-Nr. = Filiale.Filial-Nr. AND Kunde.Branche = Elektronik AND Produkt.Produktgruppe = Telefon AND Filiale.Region = Nord; DSS- Anfrage

49 49 Udo Matthias Munz Grundformen verteilter Datenbanken l Verteilung kompletter Tabellen auf verschieden Server mit der Folge, daß bei einem Join auf zwei Server zugegriffen werden muß. Dieses Verfahren beherrschen die meisten DBMS, wobei die verteilten Datenbanken auf unterschiedlichen Plattformen laufen können. l Verteilung einer Tabelle auf verschiedene Server ist bei sehr großen Tabellen erforderlich, wobei sowohl eine horizontale als auch eine vertikale Teilung möglich ist. Tabelle 1 Tabelle 2 horizontal vertikal

50 50 Udo Matthias Munz Lösungen für die Speicherung großer Tabellen l Array-Speicher Speichermedien sind miteinander verkettet; Fassungsvermögen mehrere Terabytes; Problem: Datensicherung l Raid-Array Plattenkombinationen mit redundanter Datenspeicherung. Vorteil: Ausfallschutz; Plattenteile können bei laufendem Betrieb ausgewechselt werden. Nachteil: Langsame Verarbeitung; Schutz bezieht sich aber nur auf physische Fehler. Logische Fehler wirken sich hingegen redundant und ggf. irreparabel aus. l 64-Bit-Technologie Mit ihr lassen sich bis zu 2 Gigabyte im Hauptspeicher bearbeiten, beschleunigt folglich die Prozesse ohne jedoch das Problem der Massendatenspeicherung zu lösen. l Mehrprozessorsysteme Hierzu fehlen bislang entsprechende Betriebs- und Datenbankmanagementsysteme, die dieses Leistungspotential ausschöpfen. l Objektorientierte Datenbanken Vom Denkansatz versprechen sie eine zweckmäßige Lösung über die Instanzenbildung. Aktuelle OODBMS leisten dies jedoch noch nicht.

51 51 Udo Matthias Munz Datensicherung l Zweck Zweck der Datensicherung ist die Wiederherstellung eines konsistenten Datenbestandes nach einem Störfall. l Verfahren Komplettsicherung Es werden immer alle Daten gesichert. Differenzsicherung Es werden nur die Änderungen zur vorhergehenden Datensicherung gespeichert. l Technik Die von den Betriebssystemen UNIX und Windows angebotenen Sicherungssysteme sind für eine professionelle Sicherung großer Datenbestände nicht geeignet. Von Anbietern für Großraumspeicher werden entsprechende Managementsysteme angeboten. l Organisation Datensicherungsplan Es ist in einem Plan festzuschreiben, wie die Datensicherung durchzuführen ist. Notfallplan Der Notfallplan beschreibt das Vorgehen bei der Rekonstruktion der Datenbestände nach einem Störfall.

52 52 Udo Matthias Munz Richtlinien zur Verwaltung der Speicherressourcen l Trenne Data Dictionary- und Benutzerdaten. l Trenne die Daten unterschiedlicher Anwendungen. l Speichere Tablespaces auf verschiedenen Platten um I/O-Konflikte auszuschließen. l Trenne Rollbacksegmente von Datensegmenten, um den Verlust von Daten durch Plattenabsturz zu verhindern. l Halte individuelle Tablespaces offline. l Schränke die Datenbanknutzung für einen Tablespace ein auf high update performance read only activity temporary segment storage l Mache Backups von individuellen Tablespaces l Lege Default-Speicherparameter für Objekte fest, die in einer Tablespace angelegt werden sollen. l Lege Default-Speicherparameter für eine Tablespace zur Verwaltung spezieller Objekte fest. l Vergib Tablespace-Anteile an die Anwender. Oracle-Avices

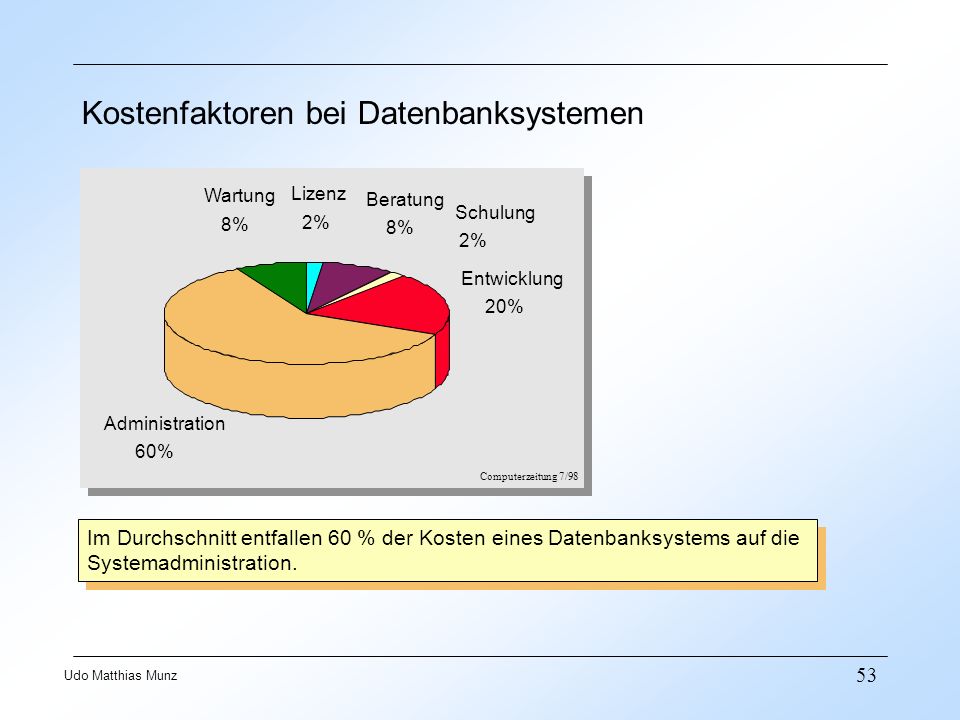

53 53 Udo Matthias Munz Kostenfaktoren bei Datenbanksystemen Lizenz 2% Beratung 8% Entwicklung 20% Administration 60% Wartung 8% Schulung 2% Computerzeitung 7/98 Im Durchschnitt entfallen 60 % der Kosten eines Datenbanksystems auf die Systemadministration. Im Durchschnitt entfallen 60 % der Kosten eines Datenbanksystems auf die Systemadministration.

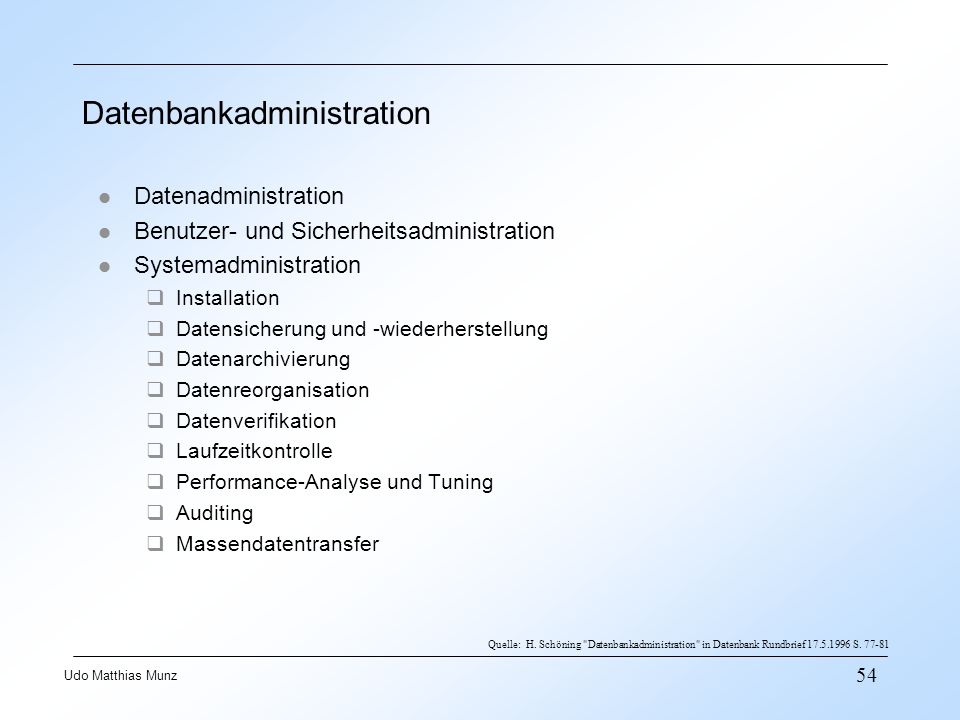

54 54 Udo Matthias Munz Datenbankadministration l Datenadministration l Benutzer- und Sicherheitsadministration l Systemadministration Installation Datensicherung und -wiederherstellung Datenarchivierung Datenreorganisation Datenverifikation Laufzeitkontrolle Performance-Analyse und Tuning Auditing Massendatentransfer Quelle: H. Schöning "Datenbankadministration" in Datenbank Rundbrief S

55 55 Udo Matthias Munz Entity Relationship Modell
