Kabelmodem Powerline Alternativen

Präsentation zum Thema: "Kabelmodem Powerline Alternativen"—  Präsentation transkript:

1 Kabelmodem Powerline Alternativen
Miriam Pabst

2 Gliederung Einleitung Kabelmodem  Technik, Vor- und Nachteile
Powerline Sicherheit Alternativen  ADSL, Internet via Satellit Kosten  Anschaffungskosten, Laufende Kosten Fazit Miriam Pabst

3 „Internet? Was ist das?“ Internet Miriam Pabst 21.07.03 Einleitung
Kabelmodem Powerline Sicherheit Alternativen Kosten Fazit Miriam Pabst

4 Internetzugänge Stand Ende 2001: Altersgruppe 14 bis 69 Jahre
30 Mio.  47% Stand Juni 2003: > 32 Mio.  über 51 % Einleitung Kabelmodem Powerline Sicherheit Alternativen Kosten Fazit Miriam Pabst

5 Breitbandinternet Miriam Pabst 21.07.03 Einleitung Kabelmodem
Powerline Sicherheit Alternativen Kosten Fazit Miriam Pabst

6 Breitbandinternetzugänge
T-DSL ADSL/SDSL anderer Anbieter Kabelmodem 7.000 Powerline <5.000 Satellit Ca gesamt (Stand Ende 2002) Einleitung Kabelmodem Powerline Sicherheit Alternativen Kosten Fazit Miriam Pabst

7 Einleitung Kabelmodem Powerline Sicherheit Alternativen Kosten Fazit „Werden derartige Systeme (Kabelnetze, Stromnetze), zukünftig für hochbitratige Datenübertragungen genutzt, so könnten sie binnen kurzer Zeit den xDSL-Systemen Konkurrenz machen.“ xDSL&Access Networks 2000 Miriam Pabst

8 Kabelmodem Miriam Pabst

9 Kabelmodem Kabelmodem = Internet über das TV-Kabelnetz
Die Datenübertragung erfolgt nicht über das Telekommunikationsnetz, sondern über das TV-Kabelnetz, an das 56% der deutschen Haushalte angeschlossen sind. Einleitung Kabelmodem Technik Vor-/Nachteile Powerline Sicherheit Alternativen Kosten Fazit Miriam Pabst

10 Kabelnetzregionen Miriam Pabst 21.07.03 Einleitung Kabelmodem
Technik Vor-/Nachteile Powerline Sicherheit Alternativen Kosten Fazit Miriam Pabst

11 Mögliche Dienste über das Kabelnetz
Einleitung Kabelmodem Technik Vor-/Nachteile Powerline Sicherheit Alternativen Kosten Fazit Internetzugang Sprach- und Videotelefonie Datendienste Video-on-Demand Interaktives Fernsehen Pay-TV und Servicekanäle Gebäudemanagement und Überwachung Miriam Pabst

12 Übertragungsraten Theoretisch sind Übertragungsraten bis zu 40 MBit/s möglich! Aber:  Das Kabelnetz ist ein sog. „shared medium“ und die Bandbreite müssen sich mehrere Nutzer teilen Einleitung Kabelmodem Technik Vor-/Nachteile Powerline Sicherheit Alternativen Kosten Fazit Miriam Pabst

13 Technik Kombination aus Glasfaser- und Koaxialkabel  HFC-Netz (Hybrid Fibre-Coax) Ursprünglich nur als Verteilnetz gedacht (unidirektional) Mittlerweile teilweise auf digitale Mehrkanaltechnik hochgerüstet Einleitung Kabelmodem Technik Vor-/Nachteile Powerline Sicherheit Alternativen Kosten Fazit Miriam Pabst

14 HFC-Netz Miriam Pabst 21.07.03 Einleitung Kabelmodem Technik Powerline
Vor-/Nachteile Powerline Sicherheit Alternativen Kosten Fazit Miriam Pabst

15 Technik im Haus Einleitung Kabelmodem Technik Vor-/Nachteile Powerline Sicherheit Alternativen Kosten Fazit TV-Dose  Kabelmodem  per Ethernet oder USB  PC  Browser Miriam Pabst

16 Frequenzbereich Fernseh- und Rundfunk-übertragung
Einleitung Kabelmodem Technik Vor-/Nachteile Powerline Sicherheit Alternativen Kosten Fazit Fernseh- und Rundfunk-übertragung Freier Bereich für Pilotprojekte und breitbandige Datenübertragung Frequenz MHz Miriam Pabst

17 Protokolle DVB-RCCL-Protokoll (Return Chanel for Cable and LMDS)
MAC-Protokoll (Medium Access Control-Protokoll) verhindert Kollisionen der Datenpakete auf dem shared medium In Europa gibt es zwei standardisierte MAC-Protokolle: DVB-RCCL-Protokoll (Return Chanel for Cable and LMDS) DOCSIS-Spezifikation (Data-over-Cable Service Interface Specification) bzw. EuroDOCSIS als europäische Erweiterung Einleitung Kabelmodem Technik Vor-/Nachteile Powerline Sicherheit Alternativen Kosten Fazit Miriam Pabst

18 Kabelmodem ohne Rückkanal
Einleitung Kabelmodem Technik Vor-/Nachteile Powerline Sicherheit Alternativen Kosten Fazit Miriam Pabst

19 Vor- und Nachteile Vorteile Nachteile Hohe Übertragungsraten
Bei wenigen Nutzern geringe Latenzzeiten (10 bis 60 ms) Keine Einwahl, keine zeitliche Abrechnung Regional günstige Angebote Bereits bestehende Infrastruktur Keine garantierte Bandbreite Je mehr Nutzer, desto höher die Latenzzeit Volumenmäßige Abrechnung möglich Keine flächendeckende Verfügbarkeit Einleitung Kabelmodem Technik Vor-/Nachteile Powerline Sicherheit Alternativen Kosten Fazit Miriam Pabst

20 Powerline Miriam Pabst

21 Powerline Powerline = Internet aus der Steckdose
Einleitung Kabelmodem Powerline Technik Vor-/Nachteile Sicherheit Alternativen Kosten Fazit Powerline = Internet aus der Steckdose Die Datenübertragung erfolgt über das Stromnetz, an das fast 100% der deutschen Haushalte angeschlossen sind. Der Internetzugang ist in jedem Raum möglich, ohne neue Kabel zu verlegen. Miriam Pabst

22 Mögliche Dienste über das Stromnetz
Sprachtelefonie Zählerfernablesung Hausautomation Einleitung Kabelmodem Powerline Technik Vor-/Nachteile Sicherheit Alternativen Kosten Fazit Miriam Pabst

23 Zukunftsvision Ich bin in Spanien im Urlaub und stelle fest, dass ich zuhause die Heizung laufen lassen habe. Um nicht so viel Energie zu verschwenden, schalte ich sie per Handy, PDA oder Internet von Spanien aus ab. Mit den richtigen webfähigen Endgeräten lässt sich jedes elektrische Gerät bereits jetzt fernsteuern. Die Endgeräte sind allerdings bisher noch unerschwinglich. Einleitung Kabelmodem Powerline Technik Vor-/Nachteile Sicherheit Alternativen Kosten Fazit Miriam Pabst

24 Historie Energieversorger nutzen das Stromnetz schon seit ca. 80 Jahren zur Datenübertragung Nutzung der Datenverbindung für die Öffentlichkeit wurde erst mit der Abschaffung der Monopole 1998 interessant Einleitung Kabelmodem Powerline Technik Vor-/Nachteile Sicherheit Alternativen Kosten Fazit Miriam Pabst

25 Übertragungsraten Theoretisch sind Übertragungsraten bis zu 200 MBit/s möglich! Im Moment nutzen die Anbieter allerdings nur um die 4 MBit/s bzw. in naher Zukunft bis zu 20 MBit/s. Aber:  Auch bei Powerline handelt es sich um ein „shared medium“, die Bandbreite muss sich also geteilt werden. Einleitung Kabelmodem Powerline Technik Vor-/Nachteile Sicherheit Alternativen Kosten Fazit Miriam Pabst

26 Netzebenen Hochspannungsebene  transportiert elektrische Energie vom Kraftwerk zum Stromkunden Mittelspannungsebene  überbrückt die Strecke vom Umspannwerk zu den Trafostationen Niederspannungsebene  bindet die Haushalte an das Stromnetz an („letzte Meile“) Einleitung Kabelmodem Powerline Technik Vor-/Nachteile Sicherheit Alternativen Kosten Fazit Miriam Pabst

27 Netzaufbau Miriam Pabst 21.07.03 Einleitung Kabelmodem Powerline
Technik Vor-/Nachteile Sicherheit Alternativen Kosten Fazit Miriam Pabst

28 Begriffe  PLC-Netz Datenübertragung über das Stromnetz
= Powerline Kommunikation (PLC)  PLC-Netz Einleitung Kabelmodem Powerline Technik Vor-/Nachteile Sicherheit Alternativen Kosten Fazit Miriam Pabst

29 PLC-Netz Miriam Pabst 21.07.03 Einleitung Kabelmodem Powerline Technik
Vor-/Nachteile Sicherheit Alternativen Kosten Fazit Miriam Pabst

30 Internet-Backbone  Trafostation
Schnittstelle zwischen Telekommunikationsnetz und Stromnetz Daten werden in das Stromnetz eingespeist bzw. herausgegeben Verbindung über Funk, Kupferkabel oder Lichtwellenleiter möglich Einleitung Kabelmodem Powerline Technik Vor-/Nachteile Sicherheit Alternativen Kosten Fazit Miriam Pabst

31 Transformationshäuschen mit Basisstation
Basisstation verknüpft Sprach- und Datensignale Sendet Signale an die Haushalte weiter Trafostationen in der Regel 300 bis 600m auseinander  Signalverstärkung Einleitung Kabelmodem Powerline Technik Vor-/Nachteile Sicherheit Alternativen Kosten Fazit Miriam Pabst

32 Access Point Schnittstelle zwischen Indoor- und Outdoor-PLC
Adapter für das externe Netz (Weiterleitung der Daten) Master für das interne Netz (Koordination und Kontrolle der Datenströme) Einleitung Kabelmodem Powerline Technik Vor-/Nachteile Sicherheit Alternativen Kosten Fazit Miriam Pabst

33 Steckdose Daten-, Sprach- und Energieströme werden voneinander getrennt und an die entsprechenden Endgeräte weitergeleitet Einleitung Kabelmodem Powerline Technik Vor-/Nachteile Sicherheit Alternativen Kosten Fazit Miriam Pabst

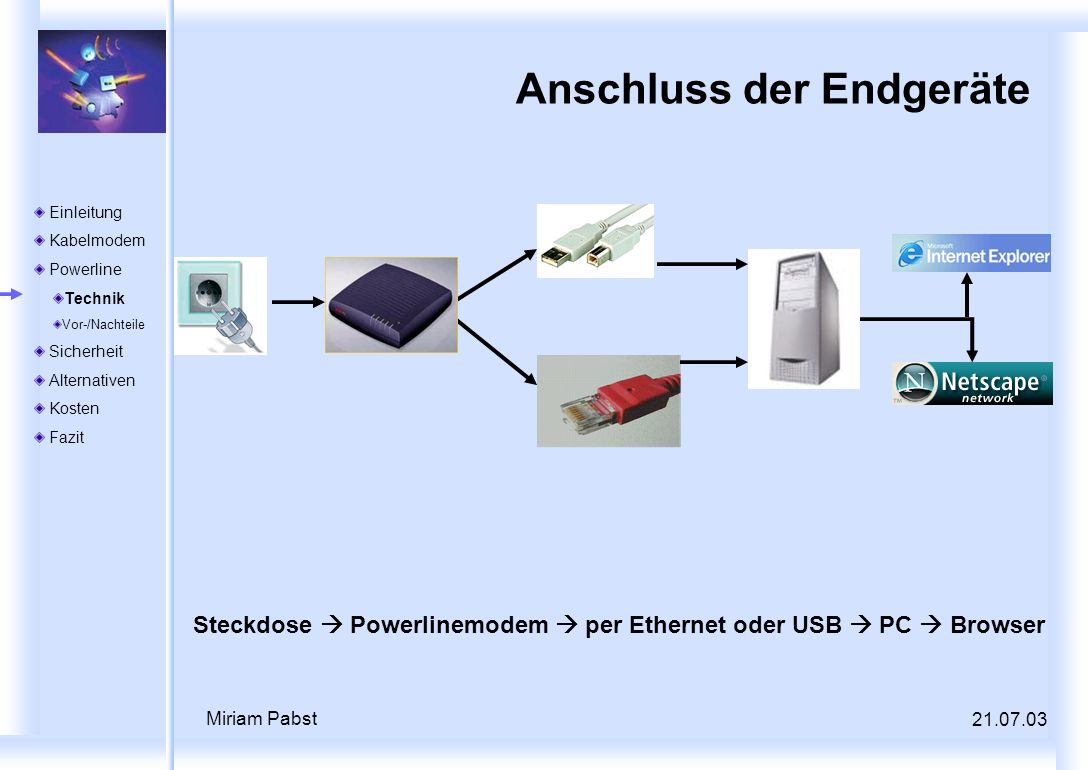

34 Anschluss der Endgeräte
Einleitung Kabelmodem Powerline Technik Vor-/Nachteile Sicherheit Alternativen Kosten Fazit Steckdose  Powerlinemodem  per Ethernet oder USB  PC  Browser Miriam Pabst

35 PLC-Netz Miriam Pabst 21.07.03 Einleitung Kabelmodem Powerline Technik
Vor-/Nachteile Sicherheit Alternativen Kosten Fazit Miriam Pabst

36 Unterteilungsgründe Externer Bereich wird von den Energieversorgern überwacht Ständige Verfügbarkeit und hohe Performance müssen garantiert werden Niedrige Frequenzen wegen Störsignalen (unter 5 MHz) Interner Bereich liegt in der Verantwortung der Hauseigentümer Hohe Frequenzen möglich (über 20 MHz) Einleitung Kabelmodem Powerline Technik Vor-/Nachteile Sicherheit Alternativen Kosten Fazit Miriam Pabst

37 Frequenzspektrum Miriam Pabst 21.07.03 Einleitung Kabelmodem Powerline
Technik Vor-/Nachteile Sicherheit Alternativen Kosten Fazit Miriam Pabst

38 Inhouse-Vernetzung Einige Anbieter bieten auch nur die interne Vernetzung an (z.B. RRS mit PowerNet) Interessant für Firmen oder große Haushalte Keine neue Verkabelung Übertragungsgeschwindigkeit bis 10 MBit/s Einfach Installation Momentan noch sehr hohe Kosten für Modems Einleitung Kabelmodem Powerline Technik Vor-/Nachteile Sicherheit Alternativen Kosten Fazit Miriam Pabst

39 Inhouse-Vernetzung Miriam Pabst 21.07.03 Einleitung Kabelmodem
Powerline Technik Vor-/Nachteile Sicherheit Alternativen Kosten Fazit Miriam Pabst

40 Vor- und Nachteile Vorteile Nachteile Hohe Übertragungsraten
Keine Einwahl, keine zeitliche Abrechnung Regional günstige Angebote Bereits bestehende Infrastruktur Keine interne Vernetzung mehr nötig Einfache Installation Keine garantierte Bandbreite Volumenmäßige Abrechnung möglich Keine flächendeckende Verfügbarkeit Einleitung Kabelmodem Powerline Technik Vor-/Nachteile Sicherheit Alternativen Kosten Fazit Miriam Pabst

41 Sicherheit Punkt- zu Mehrpunktverbindung erleichtert das Abgreifen von Daten Verschlüsselung der Anbieter unsicher  Zur sicheren Datenübertragung eigene Verschlüsselung verwenden Einleitung Kabelmodem Powerline Sicherheit Alternativen Kosten Fazit Miriam Pabst

42 Alternativen ADSL Satellit Theoretisch Übertragungsraten bis 8MBit/s
T-DSL 768 kBit/s (Download) und 128 kBit/s (Upload) Satellit Übertragungsraten zwischen 2 bis 4 MBit/s Meist Rückkanal über die Telefonleitung Einleitung Kabelmodem Powerline Sicherheit Alternativen ADSL Satellit Kosten Fazit Miriam Pabst

43 Kosten Schwere Vergleichbarkeit:
Weil Powerline und Kabelmodem nur regionale Angebote hat Wegen der unterschiedlichen Abrechnungsarten (volumen- oder zeitabhängig) Einleitung Kabelmodem Powerline Sicherheit Alternativen Kosten Fazit Miriam Pabst

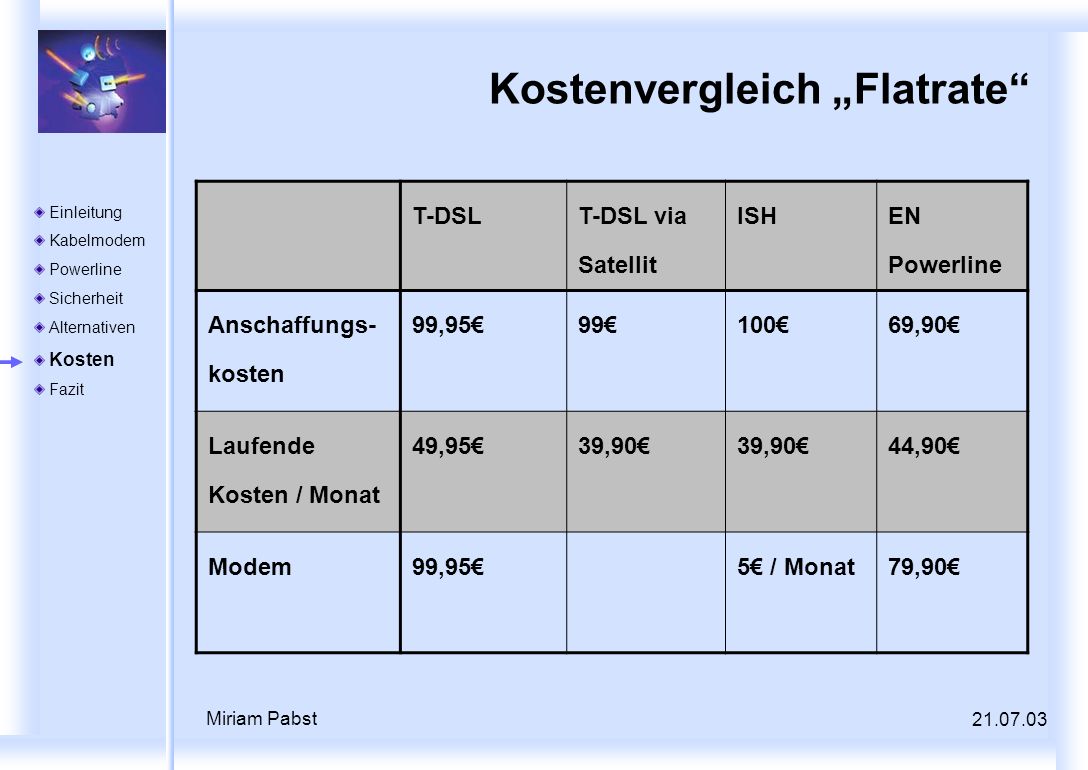

44 Kostenvergleich „Flatrate“
T-DSL T-DSL via Satellit ISH EN Powerline Anschaffungs-kosten 99,95€ 99€ 100€ 69,90€ Laufende Kosten / Monat 49,95€ 39,90€ 44,90€ Modem 5€ / Monat 79,90€ Einleitung Kabelmodem Powerline Sicherheit Alternativen Kosten Fazit Miriam Pabst

45 Volumenbeschränkte Angebote
Einleitung Kabelmodem Powerline Sicherheit Alternativen Kosten Fazit Am Beispiel MVV Energie AG: Tarif Grundgebühr Preis / MB Grundvolumen Vype family 14,90€ 3,3 ct - Vype profi 24,90€ 2,5 ct 1 GB Vype flat magnum 39,80€ 1,9 ct 3 GB Vype flat xl 74,80€ 1,6 ct 6 GB Vype flat xxl 99,80€ 1,2 ct 10 GB Miriam Pabst

46 Zukunftsaussichten Rein theoretisch große Konkurrenz zu xDSL
Einleitung Kabelmodem Powerline Sicherheit Alternativen Kosten Fazit Rein theoretisch große Konkurrenz zu xDSL Verbreitung geht schleppend voran Ausbau des Netzes stockt (Kabelmodem) Zu wenig Anbieter Miriam Pabst

47 „Der Internet-Zugang per Telefonkabel gerät zur Monokultur
„Der Internet-Zugang per Telefonkabel gerät zur Monokultur. Alternative Zugangstechniken per TV-Kabel, Stromleitung oder Funk haben praktisch keine Chance.“ C‘t 2002, Heft 18 Einleitung Kabelmodem Powerline Sicherheit Alternativen Kosten Fazit Miriam Pabst

48 Vielen Dank für Eure Aufmerksamkeit!
Miriam Pabst
