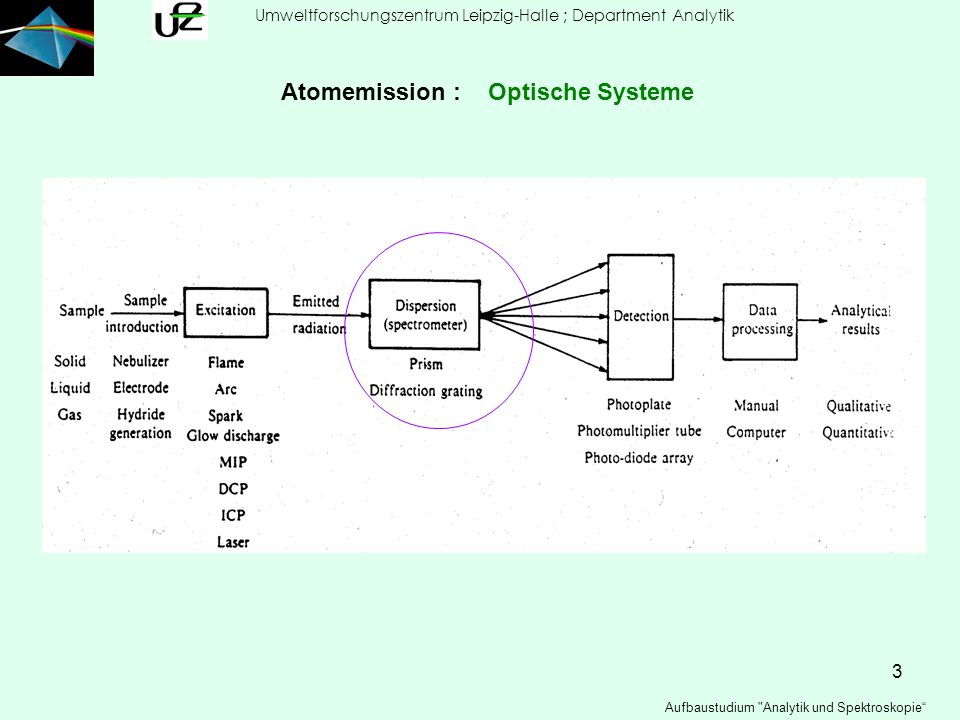

1 Atomemission : Optische Systeme
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission : Optische Systeme Kurzer Überblick Physik-LB für vertiefende Studien Aufbaustudium "Analytik und Spektroskopie“

2 Atomemission : Optische Systeme
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission : Optische Systeme Aufbaustudium "Analytik und Spektroskopie“

3 Atomemission : Optische Systeme
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission : Optische Systeme Aufbaustudium "Analytik und Spektroskopie“

4 Atomemission : Optische Systeme
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission : Optische Systeme Grundlagen: Brechung und Beugung von Licht Beachten: Brechungsindex ist linear proportional zur Wellenlänge → Auflösung eines Prismenspektrometers ist folglich nicht linear über den Wellenlängenbereich Aufbaustudium "Analytik und Spektroskopie“

5 Atomemission : Optische Systeme
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission : Optische Systeme Brechung - Dispersion Aufbaustudium "Analytik und Spektroskopie“

6 Atomemission : Optische Systeme
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission : Optische Systeme Grundlagen: Brechung und Beugung von Licht α Winkel des Einfallstrahls β blaze Winkel Θ Diffraktionswinkel I1 I2 aufreffendes Licht R1 R2 gebeugtes Licht Aufbaustudium "Analytik und Spektroskopie“

7 Atomemission : Optische Systeme
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission : Optische Systeme Grundlagen: Brechung und Beugung von Licht Aufbaustudium "Analytik und Spektroskopie“

8 Atomemission : Optische Systeme
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission : Optische Systeme Grundlagen: Brechung und Beugung von Licht Aufbaustudium "Analytik und Spektroskopie“

9 Atomemission : Optische Systeme
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission : Optische Systeme Beugung und Brechung von Licht Aufbaustudium "Analytik und Spektroskopie“

10 Atomemission : Optische Systeme
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission : Optische Systeme Beugung und Brechung von Licht: Echell - Systeme Ausschnitt aus Diodenarray eines Echelle - Spektrometers Aufbaustudium "Analytik und Spektroskopie“

11 Atomemission : Optische Systeme
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission : Optische Systeme Kurzer Überblick Physik-LB für vertiefende Studien Filter als dispergierendes Medium Anwendung in Flammenemission z.T. in AFS Vorteil: einfacher Aufbau von Spektrometern Nachteil: geringe Auflösung geringe Transparenz Aufbaustudium "Analytik und Spektroskopie“

12 Atomemission : Optische Systeme
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission : Optische Systeme Spektralapparate Aufbaustudium "Analytik und Spektroskopie“

13 Atomemission : Spektralapparate
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission : Spektralapparate Aufbaustudium "Analytik und Spektroskopie“

14 Atomemission : Spektralapparate
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission : Spektralapparate Aufbaustudium "Analytik und Spektroskopie“

15 Atomemission :Spektralapparate
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission :Spektralapparate Beispiel für Gittermonochromator mit Wechselgitter Aufbaustudium "Analytik und Spektroskopie“

16 Atomemission : Spektralapparate
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission : Spektralapparate Beispiel für Polychromator: Spektrograph mit Photoplatte Aufbaustudium "Analytik und Spektroskopie“

17 Atomemission :Spektralapparate Beispiel für Polychromator:
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission :Spektralapparate Beispiel für Polychromator: Aufbaustudium "Analytik und Spektroskopie“

18 Atomemission :Spektralapparate
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission :Spektralapparate Beispiel für Polychromator: Echell – Spektrometer Aufbaustudium "Analytik und Spektroskopie“

19 Atomemission :Spektralapparate
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission :Spektralapparate Beispiel für Polychromator: „Monochromator“ mit CCD Aufbaustudium "Analytik und Spektroskopie“

20 Atomemission : Optische Systeme : Detektion der Strahlung
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission : Optische Systeme : Detektion der Strahlung Aufbaustudium "Analytik und Spektroskopie“

21 Atomemission : Optische Systeme
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission : Optische Systeme Aufbaustudium "Analytik und Spektroskopie“

22 Atomemission : Detektionssysteme für Photonen
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission : Detektionssysteme für Photonen Aufbaustudium "Analytik und Spektroskopie“

23 Atomemission : Detektionssysteme für Photonen

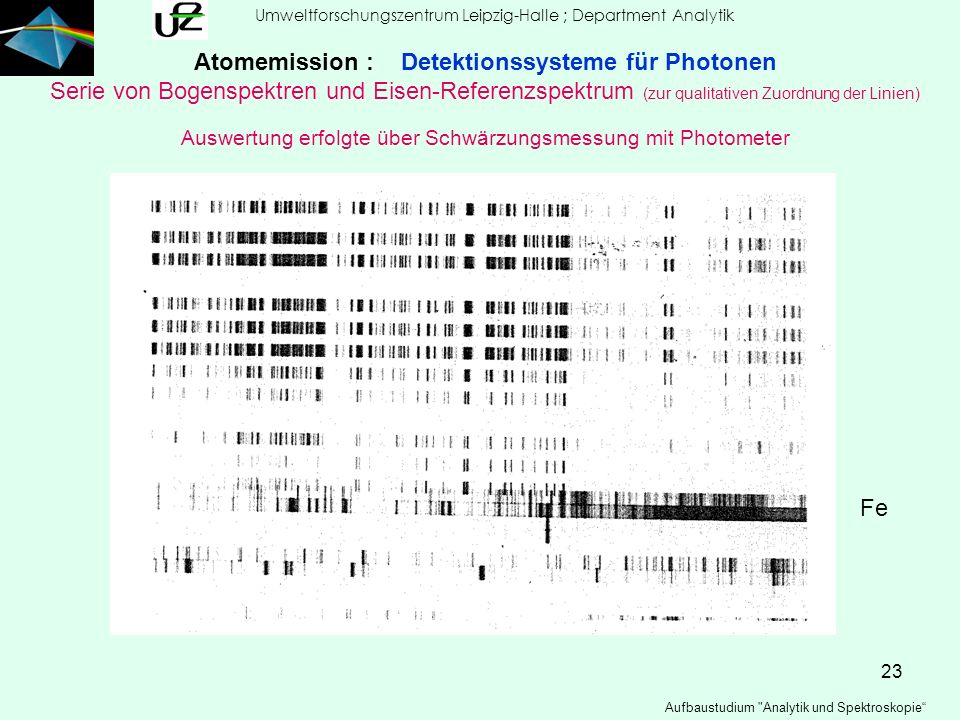

Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission : Detektionssysteme für Photonen Serie von Bogenspektren und Eisen-Referenzspektrum (zur qualitativen Zuordnung der Linien) Auswertung erfolgte über Schwärzungsmessung mit Photometer Fe Aufbaustudium "Analytik und Spektroskopie“

24 Atomemission : Detektionssysteme für Photonen
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission : Detektionssysteme für Photonen Aufbaustudium "Analytik und Spektroskopie“

25 Atomemission : Detektionssysteme für Photonen
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission : Detektionssysteme für Photonen Photozellen Photomultiplier (PM) Sekundärelektronenverviel-facher (SEV) Einsatzbereich 120 – 1000 nm Verschiedene Photokathodenmaterialien Aufbaustudium "Analytik und Spektroskopie“

26 Atomemission : Detektionssysteme für Photonen
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission : Detektionssysteme für Photonen Photomultiplier (PM) Sekundärelektronenvervielfacher (SEV) Aufbaustudium "Analytik und Spektroskopie“

27 Atomemission : Detektionssysteme für Photonen
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission : Detektionssysteme für Photonen CCD Aufbaustudium "Analytik und Spektroskopie“

28 Atomemission : Detektionssysteme für Photonen
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission : Detektionssysteme für Photonen CCD - Systeme Aufbaustudium "Analytik und Spektroskopie“

29 Atomemission : Optische Systeme
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission : Optische Systeme Aufbaustudium "Analytik und Spektroskopie“

30 Atomemission : Spektrometer
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission : Spektrometer ICP – Spektrometer (Spectro) GD-Spektrometer (Leco) Aufbaustudium "Analytik und Spektroskopie“

31 Atomemission : Optische Systeme
Umweltforschungszentrum Leipzig-Halle ; Department Analytik Atomemission : Optische Systeme Atomemissionsspektrometer Anschaffungspreise: Flammen AES > 25 T€ T€ ICP-OES > 50 T€ T€ ICP-MS > 150 T€ T€ Aufbaustudium "Analytik und Spektroskopie“

32 Umweltforschungszentrum Leipzig-Halle ; Department Analytik
Atomemission Aufbaustudium "Analytik und Spektroskopie“
