Bauanleitung für eine Lagekarte ELW 2 4/05 J. Engel FF Neustadt a. Rbge. www.FF-Neustadt.de.

Ähnliche Präsentationen


Präsentation zum Thema: "Bauanleitung für eine Lagekarte ELW 2 4/05 J. Engel FF Neustadt a. Rbge. www.FF-Neustadt.de."—  Präsentation transkript:

1 Bauanleitung für eine Lagekarte ELW 2 4/05 J. Engel FF Neustadt a. Rbge.

2 Bauanleitung für eine Lagekarte 1.Datei Lagekartensatz_2005_ELW2 Ausdrucken, Laminieren und teilweise Ausschneiden Durch die Verzerrung der Drucker sollte ein Probedruck der Zeichen (17mm x 96mm) erfolgen um das Format anpassen zu können. ! Magnetische C-Profile zuschneiden x 12x 30x

3 Bauanleitung für eine Lagekarte 3. Metallplatten mit Lochung fertigen und Vorder- und Rückseite bestücken 2x

4 Bauanleitung für eine Lagekarte 4. Anpassen der Diahüllen für Zeichen (17mm x 98mm) mit Musterbeutelklammer Fächer teilen oder 8x 2x

5 Bauanleitung für eine Lagekarte 5. Bekleben der Konten mit Magnetstreifen und Lochen 13x 4x

6 Bauanleitung für eine Lagekarte 6. Mappe bestücken

7 Bauanleitung für eine Lagekarte 6. Mappe bestücken

8 Bauanleitung für eine Lagekarte 7. Materialliste 51x A4 weißfür Ausdrucke 51x Laminierfoliefür Ausdrucke 48x C – Profil 50 mm x 48 mmfür Fahrzeuge, Einheiten usw. 12x C – Profil 50 mm x 98 mmfür Memo oder Windrichtung 30x C – Profil 20 mm x 98 mmfür Schäden, Gefahren usw. 4x Magnetstreifen 29,6 cmfür Kräfteübersicht usw. 13x Magnetstreifen 21 cmfür Schadenkonten usw. 2x Blech A4 gelocht (dünn)für C - Profil 10x Diahüllenfür taktische Zeichen 64x Musterbeutelklammer für die Teilung der Diafächer 1x Präsentationsordner im Schuberzur Aufnahme alle Bestandteile 1xwasserfeste Folienstifte zum Beschriften der Zeichen 1xSpirituszum Reinigen der Zeichen 3xPutzlappenzum Reinigen der Zeichen 1xSchutzfolie 100 x 70 cmfür Kartenmaterial

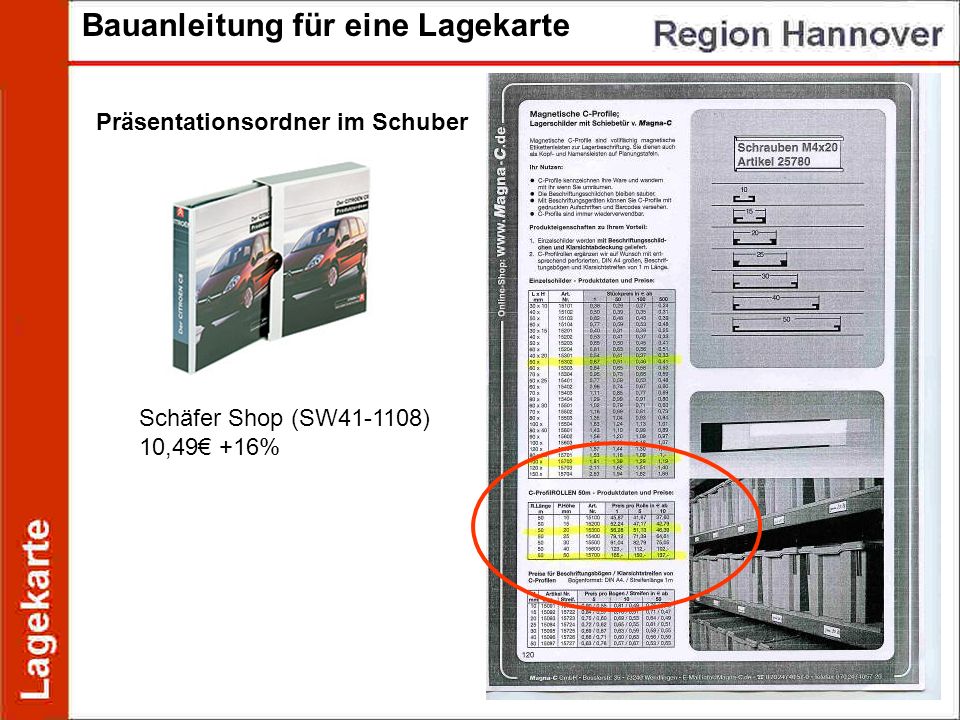

9 Bauanleitung für eine Lagekarte Schäfer Shop (SW ) 10,49 +16% Präsentationsordner im Schuber
