Martin MauveUniversität Mannheim1 7. IPv6 seit 1992 wird über eine Nachfolge Version von IP(v4) nachgedacht Deering and Hinden. Internet Protocol Version.

Ähnliche Präsentationen


Präsentation zum Thema: "Martin MauveUniversität Mannheim1 7. IPv6 seit 1992 wird über eine Nachfolge Version von IP(v4) nachgedacht Deering and Hinden. Internet Protocol Version."—  Präsentation transkript:

1 Martin MauveUniversität Mannheim1 7. IPv6 seit 1992 wird über eine Nachfolge Version von IP(v4) nachgedacht Deering and Hinden. Internet Protocol Version 6 (IPv6) Specification, RFC 2460, es gibt bereits einige virtuelle Netze, die IPv6 verwenden wichtigste Vorteile: erweiterte Adressierungsmöglichkeiten Vereinfachung des Headers verbesserte Unterstützung für Optionen und Erweiterung Kennzeichnung von Flüssen (flows) die auf besondere Art behandelt werden sollen Optionen für die Authentifikation und Verschlüsselung von Paketen

2 Martin MauveUniversität Mannheim2 IPv4 Header identification time to live source IP address versiontotal lengthtype of service destination IP address header checksum data hlength flagsfragment offset protocol options (if any)

3 Martin MauveUniversität Mannheim3 IPv6 Header payload lengthnext header source IP address (128 bit) versionflow labeltraffic class hop limit destination IP address (128 bit) data extension headers (if any)

4 Martin MauveUniversität Mannheim4 IPv6 Header Vereinfachungen Festes Format für den Header, keine Optionalen Elemente. Optionen werden in Form von Extension Headern an den IPv6 Header angehängt. Dies vereinfacht das Parsen von Paketen (soll in Hardware möglich sein). Header Checksumme wurde entfernt, da der Schutz meist bereits auf Schicht 2 geleistet wird. Dadurch vermindert sich die Komplexität in den Routern. Fragmentierung im Inneren des Netzes wurde entfernt. Nun kann Fragmentierung nur von Endsystemen durchgeführt werden. Dies erfordert Path-MTU discovery, oder die Verwendung von kleinen Paketen (minimale Path-MTU in IPv6 Netzen ist 1280 Bytes).

5 Martin MauveUniversität Mannheim5 IPv6 Header - Klassische Felder payload length (statt total length): die Größe des IP Paketes ohne den 40 Byte IPv6 Header next header (statt protocol type): der auf den IPv6 Header folgende Header (z.B. ein spezieller extension header oder TCP) hop limit (statt time-to-live): hier wird im Namen die tatsächliche Funktion des Feldes berücksichtigt

6 Martin MauveUniversität Mannheim6 IPv6 Neue Felder flow label: dient zur Identifikation von Flüssen mit besonderen Anforderungen - dies ist noch nicht vollständig für IPv6 spezifiziert class: dieses Feld dient der Priorisierung von IP Paketen, auch hier wird noch experimentiert!

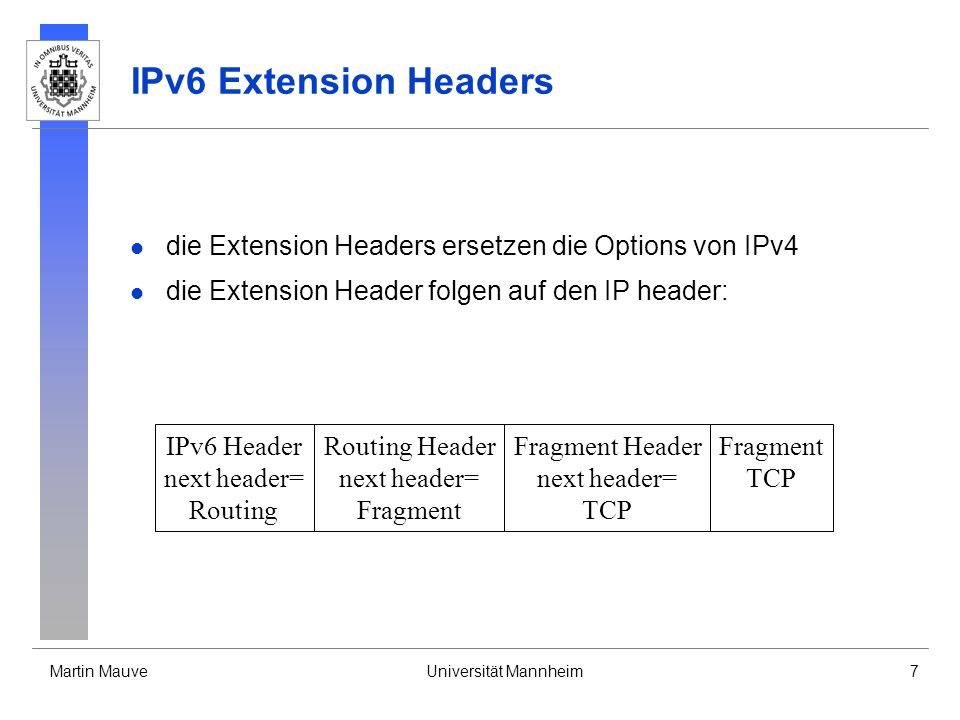

7 Martin MauveUniversität Mannheim7 IPv6 Extension Headers die Extension Headers ersetzen die Options von IPv4 die Extension Header folgen auf den IP header: IPv6 Header next header= Routing Routing Header next header= Fragment Fragment Header next header= TCP Fragment TCP

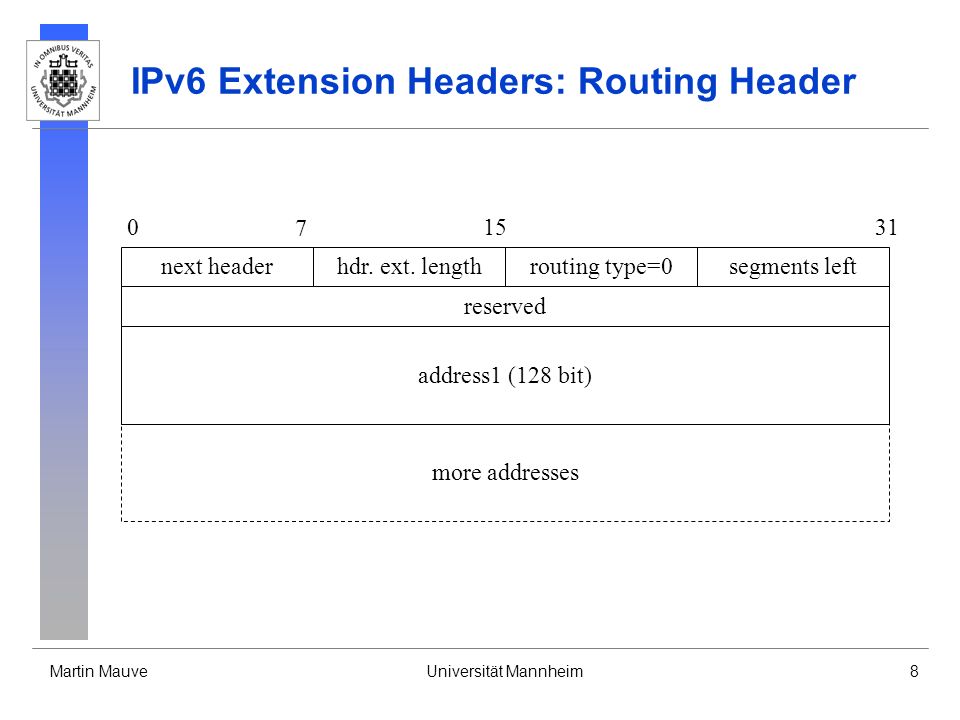

8 Martin MauveUniversität Mannheim8 IPv6 Extension Headers: Routing Header reserved routing type=0 address1 (128 bit) next headerhdr. ext. length segments left more addresses

9 Martin MauveUniversität Mannheim9 IPv6 Extension Headers: Routing Header next header: welcher Header kommt als nächstes (weiterer extension Header? TCP?) hdr. ext. length: wie groß ist dieser extension header in 64 bit Vielfachen, ohne die ersten 64 bit routing type: zur Zeit immer 0 segments left: an welcher Position befinden wir uns, d.h. welche Adresse ist als nächstes an der Reihe die Adressen von den Systemen, die durchlaufen werden sollen, der letzte Eintrag ist der des Zielsystems an dem das Paket ankommen soll

10 Martin MauveUniversität Mannheim10 Routing Header - Behandlung In einem System wird der Routing Header nur betrachtet, wenn die IP Adresse dieses Systems als Empfängeradresse im IP Header steht. Gibt es keine weiteren Einträge im Routing Header (die Liste ist abgearbeitet) so ist das Paket am endgültigen Ziel angekommen. Falls weitere Einträge vorhanden sind wird die Zieladresse im IP Header durch den nächsten Eintrag ersetzt und das Paket wird an diese Adresse geschickt.

11 Martin MauveUniversität Mannheim11 IPv6 Extension Headers: Fragmentation Header fragment offset: Position des Fragmentes identification: identifiziert das Paket zu dem das Fragment gehört M: more fragments: 0 für das letzte Fragment eines Paketes, sonst 1 IPv6 Fragmentierung wird ausschließlich von Endsystemen durchgeführt, d.h. Pakete die zu groß sind werden von Router automatisch so behandelt als wäre ein dont fragment bit gesetzt. identification fragment offsetnext headerreserved Mres

12 Martin MauveUniversität Mannheim12 Weitere IPv6 Extension Header Destination Options Header: für die Übermittlung von Optionen vom Sender zum Empfänger. Bislang weitestgehend ungenutzt. Hop-by-Hop Options Header: für die Übermittlung von Optionen von einem Knoten zum Nachbarknoten des Netzes. Ebenfalls weitestgehend ungenutzt. Authentication Header: für die Authentifizierung von Paketen. Werden wir später genauer diskutieren.

13 Martin MauveUniversität Mannheim13 ICMPv6 für IPv6 A. Conta, S. Deering. Internet Control Message Protocol (ICMPv6) for the Internet Protocol Version 6 (IPv6) Specification. RFC nicht länger benötigte Elemente wurden in ICMPv6 weggelassen das Mitgliedschaftsprotokoll für Multicast (IGMP) wurde in ICMPv6 mit aufgenommen die Pakete wurden an die neue Adressgröße angepasst

14 Martin MauveUniversität Mannheim14 ICMPv6 - Paketformat type: ICMP Nachrichtentyp code: Unterteilung der Typen checksum: über eine pseudo IPv6 Header und das gesamte ICMP Paket message body code IPv6 header type checksum

15 Martin MauveUniversität Mannheim15 ICMP Nachrichten Typen Errors: 1: Destination Unreachable 2: Packet Too Big 3: Time Exceeded 4: Parameter Problem Echo: 128: Echo Request 129 Echo Reply Multicast Gruppenmitgliedschaft ( ) Autokonfiguration ( )

16 Martin MauveUniversität Mannheim16 ICMPv6 Errors parameter code IPv6 header type={1,2,3,4} checksum verursachendes Paket (maximale Gesamtgröße des ICMP Paketes ist 576 inklusive aller Header, dann wird das Paket abgeschnitten)

17 Martin MauveUniversität Mannheim17 ICMPv6 Errors Destination Unreachable: no route to destination communication with destination administratetively prohibited address unreachable port unreachable Packet Too Big Time Exceeded hop limit exceeded in transit fragment reassembly time exceeded Parameter Problem erroneous header field unrecognized next header type unrecognized IPv6 option

18 Martin MauveUniversität Mannheim18 Auswirkungen auf Höhere Schichten Neuer Pseudoheader für die Berechnung der Checksummen (ICMP, TCP, UDP,....) payload length next header source IP address (128 bit) flow label destination IP address (128 bit) beim next Header Feld werden alle extension Header ignoriert, hier steht also die ID für TCP/UDP/ICMP, etc.

19 Martin MauveUniversität Mannheim19 Auswirkung auf Höhere Schichten Domain Name Service: neuer resource record: AAAA (code 28) für 128-bit IPv6 Adressen für pointer-queries gibt es einen neuen top-level Knoten: IP6.INT (äquivalent zu in-addr.arpa) für pointer queries wird die numerische IPv6 Adresse in eine Sequenz hexadezimaler Stellen zerlegt (je 4 bit), da es keine natürlichen Grenzen wie bei IPv4 gibt

20 Martin MauveUniversität Mannheim20 IPv6 Designentscheidungen Header Felder werden so definiert, dass jeder Wert sinnvoll ist Beispiel: payload-length in IPv6 gibt an wie groß der Payload ist, alle Werte sind gültig (auch 0 für keinen Payload) in IPv4 gibt das total length Feld die Größe des ganzen Paketes an, d.h. inklusive header. Daher sind Werte kleiner als 20 ungültig Vorteile des neuen Design: eine Verzweigung weniger im Programmcode, daher besser für Pipelining und Optimierungen geeignet weniger Komplexität und daher weniger Fehlermöglichkeiten

21 Martin MauveUniversität Mannheim21 IPv6 Designentscheidungen jedes Header Feld so klein wie möglich halten z.B. hop-limit kann maximal 255 sein, dies ist kontrovers diskutiert worden! z.B. Pakete können nur 64kbyte groß sein, auch dies ist kontrovers diskutiert worden (es gibt einen extension Header der größere Pakete ermöglicht) Vorteil dieses Vorgehens: der Header bleibt klein und verursacht keinen übermäßigen Overhead die einzige Ausnahme sind die Adressen, die als Kompromiss auf 128 bit ausgelegt wurden, obwohl wohl auch 64 bit gereicht hätten

22 Martin MauveUniversität Mannheim22 IPv6 Designentscheidungen Minimierung von redundanter Funktionalität: Funktionalität die an anderer Stelle des Protokollstacks durchgeführt werde sollte in IPv6 nicht verdoppelt werden Beispiel: es gibt keine Checksumme mehr für den IPv6 Header dies beschleunigt die Handhabung von Paketen in Routern wird möglich, da i.d.R. auf Schicht 2 bereits eine Fehlererkennung durchgeführt wird auch sichern nahezu alle Schicht 4 Protokolle den IPv6 Header mit Hilfe eines pseudo Headers in ihrer Checksumme Dieses Vorgehen verschlankt den Protokollstack und beschleunigt die Bearbeitung von Paketen

23 Martin MauveUniversität Mannheim23 IPv6 Adressierung - Adressgröße Man ging 1991 davon aus, daß im Jahr 2000 alle 10 Milliarden Menschen auf der Erde eine Internetadresse benötigen Dann hat man weiter nachgedacht und ist zu der Annahme gekommen daß jeder Mensch mehrere IP- Adressen benötigt (eine für sein Auto, eine für seinen Kühlschrank, eine für jede Glühbirne, etc.). Daraufhin ging man von 100 Internet Adresse pro Mensch aus, d.h. 1 Billion Adressen = 10 hoch 12. Dann wollte man nicht auf einen Sicherheitspuffer verzichten und hat IPv6 Adressen so gestaltet, daß 10 hoch 15 Endgeräte über 10 hoch 12 Sub-Netze verbunden werden können.

24 Martin MauveUniversität Mannheim24 IPv6 Adressierung ein System in IPv6 kann wie in IPv4 mehrere IP Adressen besitzen (z.B. wenn es an mehrere Sub- Netzte angeschlossen ist es gibt drei Kategorien der Adressierung: unicast für Punkt zu Punkt Verbindungen multicast für die Adressierung von Empfängergruppen anycast zur Adressierung einer Gruppe aus welcher genau ein System das Paket erhält

25 Martin MauveUniversität Mannheim25 IPv6 Adressierung Notation von IPv6 Adressen: FEDC:BA98:7654:3210:FEDC:BA98:7654:3210 Unsignifikante 0en dürfen in jeder einzelnen 16 Bit Einheit weggelassen werden 0012 wir also zu 12 eine Kette von Einheiten, die 0 sind darf mittels :: zusammengefasst werden: 1080:0:0:0:8:800:200C:417A wird zu 1080::8:800:200C:417A nur ein :: ist erlaubt beim Expandieren werden an die Stelle von :: so viele 0 Einheiten eingefügt, bis die Adresse wieder die richtige Länge hat IPv4 Adressen sind ein Sub-Set von IPv6 Adressen, bei denen die ersten 96 bit null sind, sie werden wie folgt geschrieben: ::

26 Martin MauveUniversität Mannheim26 IPv6 Adressierung Präfixe in IPv6: werden wie in IPv4 (Net-ID, Sub-Net ID) für das Routing benötigt haben variable Länge werden mit folgender Notation bezeichnet: FEDC:BA98:7600::/40 die unsignifikanten Bits eines Präfix sollten auf 0 gesetzt und mit :: abgekürzt werden

27 Martin MauveUniversität Mannheim27 IPv6 Adressierung der IPv6 Adressraum wird wir folgt aufgeteilt: Präfix : Reserved for NSAP Allocation Präfix : Reserved for IPX Allocation Präfix 010: Aggregatable Global Unicast Addresses Präfix 100: Reserved for Geographic-based Unicast Addresses Präfix : Link Local Use Addresses Präfix : Site Local Use Addresses Präfix : Multicast Addresses der Rest des Adressraumes steht noch zur Verfügung (>70%) um weitere Adresstypen zu ermöglichen

28 Martin MauveUniversität Mannheim28 Aggregatable Global Unicast Addresses man hat in IPv4 (schmerzhaft) gelernt, wie wichtig es ist Adressen aggregieren zu können (s. CIDR) um eine Explosion der Routing Tabellen zu vermeiden daher werden in IPv6 die normalen unicast Adressen so aufgebaut, daß sie gut aggregierbar sind: 001TLA 13 BitNLA 32 BitSLA 16 BitInterface IP 64 Bit TLA: Top Level Aggregator NLA: Next Level Aggregator SLA: Site Local Aggregator Interface: Identifikation des Interfaces eines Rechners

29 Martin MauveUniversität Mannheim29 Aggregatable Global Unicast Addresses Top Level Aggregator: Dies sind die Knoten in der default-freien Zone, im Backbone des Internet, in welchem die Router keinen default Eintrag in der Routing Tabelle haben dürfen. Insbesondere ist jeder TLA in jeder Routing Tabelle in der default-freien Zone vorhanden. Daher gibt es auch nur maximal 8192 TLAs. TLAs werden i.d.R. nach einer Kombination von großen Providern und regionalen Gesichtspunkten zugeordnet, z.B. könnte T-Online in Europa (fiktives Beispiel!) eine TLA IP erhalten. Ein TLA kann auch einfach ein Konten in der default-freien Zone sein, an dem mehrere Netzwerke miteinander Verbunden sind.

30 Martin MauveUniversität Mannheim30 Aggregatable Global Unicast Addresses Next Level Aggregator: Hier kann die Verantwortlichkeit weiter delegiert werden, z.B. T-Online Deutschland, etc. Die 32 Bit können nach Belieben weiter aufgeteilt werden um weitere Hierarchiebenen für die Aggregation zu schaffen. So könnten die ersten 16 Bit genutzt werden um für T- Online in Europa nach Ländern zu unterscheiden und dann die nächsten 16 Bit um in den Ländern nach Regionen zu unterscheiden.

31 Martin MauveUniversität Mannheim31 Aggregatable Global Unicast Addresses Site Local Aggregator und Interface ID: Site Local Aggregator IDs bezeichnen i.d.R. Links einer Site, also z.B. das Ethernet für L15,16. Eine Interface ID bezeichnet ein Netzwerkinterface eines Rechners, diese ID kann z.B. aus der ID der Ethernetkarte gewonnen werden, in dem 16 null Bits an geeigneter Position eingefügt werden. Site Local Aggregator IDs und die Interface IDs sind unabhängig vom Rest der IP Adresse, wird z.B. der Provider gewechselt, bleiben SLA ID und Interface ID konstant.

32 Martin MauveUniversität Mannheim32 Spezialadressen unspecified address (16 null Bytes): als Absendeadresse einer Station die noch nicht eingerichtet wurde. Wird auch als Platzhalter verwendet wenn eine Adresse benötigt wird, aber keine da ist loopback address (0:0:0:0:0:0:0:1) IPv4 address (::u.v.w.x) site local address ( /10): Adressen die nur innerhalb einer Site verwendet werden und nie ins Internet geroutet werden. Normalerweise wählt man die Adressen so, daß die letzten 80 Bit wie bei einer aggregatable global unicast address zugeordnet werden (SLA + Interface ID). Dann kann man später die Systeme schnell ins Internet einbinden.

33 Martin MauveUniversität Mannheim33 Spezialadressen link local addresses ( ): diese Adressen sind nur auf einem Sub-Netz gültig und werden nie von Routern Weitergeleitet. Man strukturiert sie so, daß die letzten 64 bit die Interface ID beinhalten um die Adresse schnell in eine Aggregatable Global Unicast Address umwandeln zu können

34 Martin MauveUniversität Mannheim34 IPv6 Exterior Gateway Routing entweder mit BGP-4 (+IPv6 Erweiterung hierzu), oder mit dem ISO (ISO Standard 10747) Inter- Domain Routing Protocol (IDRP) Hauptunterschiede BGP-4/IDRP: BGP tauscht Nachrichten über TCP aus, IDRP direkt über IPv6 BGP ist für das Routen einer Adressfamilie gedacht (z.B. IPv4 oder IPv6) während IDRP für mehrere Adressfamilien gleichzeitig verwendet werden kann BGP benutzt Autonome System IDs, IDRP identifiziert domains anhand von Adresspräfixen variabler Länge

35 Martin MauveUniversität Mannheim35 Unterschiede BGP-4 vs. IDRP TCP vs. kein TCP BGP wählte TCP, da dies das Protokoll vereinfacht aber, wenn eine Nachricht verloren geht, dann sorgt TCP für eine Übertragungswiederholung, diese kann aufgrund von congestion control erheblich verzögert werden während dieser Verzögerungszeit kann sich die Routing Information bereits wieder geändert haben und eine Übertragungswiederholung daher sinnlos sein IDRP stellt daher die Zuverlässige Übertragung von Nachrichten selber sicher und ist somit effizienter aber auch komplexer

36 Martin MauveUniversität Mannheim36 Unterschiede BGP-4 vs. IDRP Adressformat: in BGP-4: length (1 Byte) + prefix (variabel) in IDRP: address family (2 Byte) + address length (2 Byte) + address information (variabel) address information: length (1 Byte) + Prefix (variabel) durch dieses Format ist IDRP für mehrere Adressfamilien gleichzeitig verwendbar

37 Martin MauveUniversität Mannheim37 Unterschiede BGP-4 vs. IDRP Autonome System ID vs. Präfix variabler Länge in BGP werden Autonome System IDs verwendet um zu identifizieren, durch welche Netze eine Route führt, dies wird benötigt um Schleifen zu vermeiden und politisches Routing zu ermöglichen bei IDRP wird statt einer Autonomen System ID ein variabler Adresspräfix verwendet (z.B. FEDC::/16) da die Autonome Systeme ID auf 16 Bit beschränkt ist, kann ein BGP- 4 Engpass entstehen, dies ist in IDRP nicht der Fall Autonome System IDs müssen von der IANA explizit vergeben werden, Adresspräfixe sind durch die IPv6 Adressen bereits bekannt bei der Aggregation von Routen in BGP müssen die IDs aller Autonomen Systeme mitübertragen werden, dies kann zu einem signifikanten Overhead führen, bei IDRP ist dies nicht notwendig, da die Adresspräfixe sich in natürlicher Weise aggregieren lassen

38 Martin MauveUniversität Mannheim38 IDRP – Beispiel (Frei Erfunden!) T-Online Europe TLA-ID: F Präfix: 200F::/16 T-Online Deutschland NLA-ID (1. Hälfte/16 Bit): 10 Präfix: 200F:10::/32 Startup GMBH NLA-ID (2. Hälfte/16 Bit): FF00 Präfix: 200F:10:FF00::/48 T-Online Frankreich NLA-ID (1. Hälfte/8 Bit): 10 Präfix: 200F:1000::/24 Central African Exchange TLA-ID: FE Präfix: 20FE::/16 hier können weitere Router dazwischen liegen Router der default freien Zone. Routing Einträge zu 20FE::/16, 200F:10::/32 und 200F:1000::/24 Router der untersten Ebene. Routing Einträge zu allen Sub-Netzen in 20FE:10:FF00::/48, und eine default Route zu T-Online

39 Martin MauveUniversität Mannheim39 IPv6 Interior Gateway Routing OSPF für IPv6 eigene link state Datenbank für IPv6 (wird nicht kombiniert mit der von IPv4, wenn eine vorhanden ist) Adressfelder werden auf die 128 bit Adressen von IPv6 angepasst RIP für IPv6 Adressfelder werden auf die 128 bit Adressen von IPv6 angepasst ansonsten analog zu RIP-2

40 Martin MauveUniversität Mannheim40 IPv6 Plug and Play Autokonfiguration Adressvergabe Adressauflösung und Nachbarerkennung Abbilden der Schicht 2 Adresse auf eine IPv6 Adresse und umgekehrt Automatisiertes Erkennen von Routern Optimieren der Route von einem Endsystem zum ersten Router

41 Martin MauveUniversität Mannheim41 IPv6 Autokonfiguration Autokonfiguration: Automatische Vergabe von Adressen Automatisierte Eintragung ins DNS IPv6 soll auch von nicht-Spezialisten verwendet werden, z.B. um ein Heimnetz aufzubauen, es sollte daher möglichst automatisierbar sein. Durch Provider-abhängige Adressen ist es notwendig, dass eine eine Renumerierung automatisiert vorgenommen werden kann. Autokonfiguration wird in IPv6 mit Hilfe von ICMPv6 realisiert

42 Martin MauveUniversität Mannheim42 Bestimmung einer Link Local Address Sobald ein Interface initialisiert ist kann ein Host eine Link Local Address für dieses Interface bestimmen. Dazu wird der wohlbekannte Präfix für Link Local Adresses (FE80:0:0:0/64) um ein ein eindeutiges 64-Bit Token erweitert welches i.d.R. aus der Schicht 2 Adresse der Netzwerkkarte abgeleitet wird. Das Token kann auch auf andere Weise erstellt werden, solange garantiert ist, daß es in dem Subnetz eindeutig ist. Zum Beispiel kann eines zufällig ausgewählt werden, da eine Kollision so unwahrscheinlich ist gilt dies als garantiert. (sehr interessante Einstellung!!!). Link Local Addresses lösen das Problem von autonomen Netzen, die nicht an das Internet angeschlossen werden sollen und die nur aus einem Sub-Netz bestehen. Für alle anderen Netze müssen weitere Schritte erfolgen.

43 Martin MauveUniversität Mannheim43 Autokonfiguration Zustandslos: die Adressen werden von den Endsystemen selbst konstruiert, mit Hilfe von Informationen die sie von einem der direkt am selben Sub-Netz angeschlossenen Router erhalten. Zustandsbehaftet: die Adressen werden von einem zentralen Server vergeben. Dies nennt man zustandsbehaftet, da der Server einen Zustand halten muss (z.B., welche Adressen er bereits vergeben hat)

44 Martin MauveUniversität Mannheim44 Zustandslose Autokonfiguration Eine Solicitation Nachricht wird auf die All Routers Multicast Gruppe (FF02::2) geschickt. Dabei wird die eigene Link Local Adress als Absender verwendet. Außerdem beinhaltet die Solicitation Nachricht die Schicht 2 Adresse des Absenders. Als Antwort schicken die Router auf diesem Subnetz eine Router Advertisement Nachricht. Diese beinhaltet die folgenden Informationen: Managed Address Configuration Bit: 0 wenn Stationen zustandslose Autokonfiguration vornehmen dürfen, 1 wenn ein Server für Zustandsbehaftete Autokonfiguration kontaktiert werden muss (s. später). Other Configuration Bit: 0 wenn bei der zustandslosen Autokonfiguration ein Server für Parameter angefragt werden muss, 1 wenn diese Informationen an diese Nachricht angehängt sind Prefix Information Option: der Präfix mit dem aus dem Token eine global gültige IPv6 Adresse wird.

45 Martin MauveUniversität Mannheim45 Zustandslose Autokonfiguration Adressen haben nur eine beschränkte Lebensdauer, diese wird in der Router Advertisement Nachricht mitübertragen: Valid Lifetime: nach dieser Zeit darf die Adresse nicht mehr verwendet werden. Preferred Lifetime (

46 Martin MauveUniversität Mannheim46 Zustandsbehaftete Autokonfiguration Die zustandsbehaftete Autokonfiguration von IPv6 erfolgt mit Hilfe einer IPv6 Version des Dynamic Host Configuration Protocol (DHCP). Dieses gibt es auch für IPv4. Probleme: Wie lernt man als DHCP Client die Adresse eines DHCP Servers? Wie kann man mit diesem kommunizieren, obwohl man noch keine gültige Adresse hat? Wie werden diese beiden Probleme gelöst, wenn es nur einen zentralen DHCP Server für eine Site geben soll?

47 Martin MauveUniversität Mannheim47 DHCP für IPv6 Der erste Schritt ist das Suchen nach einem DHCP Server. Dazu wird auf die all DHCP Servers multicast Adresse (FF02::1:2) eine Solicitation Nachricht verschickt: Protokoll: UDP. Absenderadresse: die Link Local Address des Absenders. Diese Link-Local Address steht auch noch einmal in der Solicitation Nachricht selber.

48 Martin MauveUniversität Mannheim48 DHCP für IPv6 Damit nicht in jedem Sub-Netzwerk ein DHCP Server vorhanden sein muss gibt es in jedem Sub- Netz ohne DHCP Server sogenannte DHCP Relay Agents (kurz DHCP Relays). Diese sind notwendig, da die Link Local Address des Absenders einer Solicitation Nachricht nur in diesen einen Subnetz gültig ist. Wenn in einem Sub-Netz keine DHCP Server sondern nur ein DHCP Relay vorhanden ist, dann leitet das DHCP Relay die Solicitation Nachricht an einen DHCP Server weiter. Bei der weitergeleiteten Nachricht ist nun das DHCP Relay der Absender. Zusätzlich trägt das DHCP Relay seine Adresse in die Nachricht ein.

49 Martin MauveUniversität Mannheim49 DHCP für IPv6 Ein DHCP Server antwortet auf eine Solicitation Nachricht mit einer Advertise Nachricht. Diese beinhaltet die Adressen des Servers und – sofern vorhanden – des DHCP Relays. Weiterhin können bereits erste Konfigurationsparameter in der Advertise Nachricht enthalten sein. Wenn ein DHCP Relay involviert ist wird die Advertise Nachricht an das Relay geschickt, welches es dann an den DHCP Client im eigenen Sub-Netz weiterleitet. Ansonsten befinden sich DHCP Client und Server im selben Sub-Netz und der Server kann dem Client direkt antworten Der DHCP Client wählt unter allen Advertise Nachrichten einen Server (und, falls notwendig ein DHCP Relay) aus, den er für seine Autokonfiguration verwenden möchte. Alle anderen werden ignoriert.

50 Martin MauveUniversität Mannheim50 DHCP für IPv6 Der Client fragt von dem ausgewählten Server die Autokonfigurationsdaten mit Hilfe einer Request Nachricht nach. Request Nachrichten werden direkt an den Server/DHCP Relay geschickt und nicht per multicast versandt. Die Request Nachricht beinhaltet die Adresse des Servers, eines eventuell verwendeten DHCP Relays und die Link Local Address des Client.

51 Martin MauveUniversität Mannheim51 DHCP für IPv6 Der Server antwortet auf eine Request Nachricht mit einer Reply Nachricht. Diese beinhaltet die folgenden Informationen: Die neu zugewiesene IPv6 Adresse des Clients. Den DNS Namen des Clients, insofern es einen DNS Eintrag gibt. Preferred/Valid Lifetime der Adresse, wie bei der Zustandslosen Autokonfiguration. Wenn der Client die Adresse über diesen Zeitraum hinaus behalten will muss er eine erneute Anfrage vor Ablauf dieser Zeit stellen. Dazu kann er in seinem Request seine bisherige Adresse angeben, die dann vom Server verlängert wird. Dieses Vorgehen soll verhindern, daß ein Client der unkontrolliert das Netz verlässt die Adresse für immer belegt hält.

52 Martin MauveUniversität Mannheim52 DHCP für IPv6 Braucht ein Client seine Adresse nicht mehr kann er sie auch geordnet an den Server mit einer DHCP Release Nachricht zurückgeben. Sollte eine globale Veränderung eintreten (z.B. Providerwechsel) dann kann ein DHCP Server DHCP Reconfiguration Nachrichten verschicken: Diese werden per multicast auf die Gruppe reconfiguration multicast address geschickt. Bei Erhalt einer solchen Nachricht muss ein DHCP Client seinen DHCP Server kontaktieren um die Veränderungen zu erfahren.

53 Martin MauveUniversität Mannheim53 Automatisierte DNS Einträge Neben einer IP Adresse braucht ein System in der Regel auch einen DNS Namen. Dies sollte ebenfalls automatisiert erfolgen, daran wird jedoch noch gearbeitet!

54 Martin MauveUniversität Mannheim54 Adressauflösung und Nachbarerkennung IPv6 verwendet ICMP für die Adressauflösung (und nicht ARP) sowie für die automatische Erkennung benachbarter Router und Endsysteme. Zu diesem Zweck hält jedes Endsystem 4 separate Caches: Destination Cache: hier werd die IPv6 Zieladressen gespeichert, zu denen in letzter Zeit Pakete geschickt wurden. Zu jedem dieser Einträge wird die IPv6 Adresse desjenigen Systems gespeichert an welches das Paket zwecks Weiterleitung übergeben wurde. Dies ist entweder ein Router im selben Sub-Netz oder das Ziel selber, wenn es sich im selben Sub-Netz befindet. Neighbor Cache: hier werden die IPv6 Adressen von Nachbarn (Systeme im selben Sub-Netz) auf Schicht 2 Adressen abgebildet. Prefix List: die Prefixe für das eigene Sub-Netz wie sie durch Router Advertisements kennensgelernt werden. Router List: Liste der IPv6 Link Local Adresses von Router von denen man in letzter Zeit ein Router Advertisement empfangen hat.

55 Martin MauveUniversität Mannheim55 Adressauflösung und Nachbarerkennung Als erster Schritt beim Senden eines Paketes muss ein Endsystem denjenigen Nachbarn (Nachbar = System im gleichen Sub-Netz) herausfinden an den das Paket übergeben werden soll. Der Nachbar ist entweder der Empfänger, oder ein Router. In der Regel wird die IPv6 Adresse des Nachbarn im Destination Cache vorhanden sein (wenn dies nicht das erste Paket zu diesem Ziel ist). Ist dies nicht der Fall, dann wird zunächst in der Prefix List nachgesehen, ob der Empfänger ein Nachbar ist. Ist dies nicht der Fall, so muss aus der Router List ein geeigneter Router ausgewählt werden, dem das Paket zur Weiterleitung übergeben wird.

56 Martin MauveUniversität Mannheim56 Adressauflösung und Nachbarerkennung An dieser Stelle kennt der Absender des Paketes nun die IPv6 Adresse des nächsten Systems an welches das Paket auf seinem Weg zum Empfänger weitergeleitet werden soll. Wenn der entsprechende Eintrag noch nicht im Destination Cache vorhanden ist, dann wird er neu eingetragen. Als nächstes wird nun die zu dieser IPv6 gehörige Schicht 2 Adresse benötigt.

57 Martin MauveUniversität Mannheim57 Adressauflösung und Nachbarerkennung Dabei gibt es 4 Fälle: Wenn es keine entsprechende Eintrag im Neighbor Cache gibt wird eine Neighbor Solicitation Nachricht versandt und ein unvollständiger Eintrag im Neighbor Cache vorgenommen. Das Paket wird aufgehoben bis ein Antwort kommt. Wenn es einen unvollständigen Eintrag im Neighbor Cache gibt, dann wird das Paket aufgehoben bis eine Antwort kommt. Wenn es einen vollständigen Eintrag gibt wird das Paket direkt verschickt. Wenn es einen sehr alten Eintrag gibt wird das Paket verschickt und eine Neighbor Solicitation Nachricht versandt.

58 Martin MauveUniversität Mannheim58 Adressauflösung und Nachbarerkennung Neighbor Solicitation Nachrichten sind ICMP Nachrichten: Typ: 135 Sie beinhalten vor allem die IPv6-Adresse des Systems von dem eine Schicht 2 Adresse gewünscht wird. Die Nachricht wird an eine multicast Adresse geschickt, die sich aus der gesuchten IP Adresse ableitet: Der Prefix ist: FF02:0:0:0:0:1:FF00:0/104. Der Suffix sind die letzten 24 Bit der gesuchten IPv6 Adresse. Dieses Vorgehen verringert die Anzahl der Neighbor Solicitation Nachrichten, die jedes einzelne System auswerten muss. Jedes System muss den multicast Gruppen beitreten, die zu ihren IP Adressen gehören.

59 Martin MauveUniversität Mannheim59 Adressauflösung und Nachbarerkennung Als Antwort auf eine Neighbor Solicitation Nachricht Sendet das System mit der angesprochenen IPv6 Nachricht eine Neighbor Advertisement Nachricht: Dies ist eine ICMP Nachricht mit dem Typ 136. Sie wird direkt an das nachfragende System versandt. Sie beinhaltet die IPv6 Adresse und die gesuchte Schicht 2 Adresse, die dazu passt. Diese Informationen werden vom Empfänger der Neighbor Advertisement Nachricht im Neighbor Cache gespeichert.

60 Martin MauveUniversität Mannheim60 Adressauflösung und Nachbarerkennung Wie lernt ein Endsystem die IP-Adressen der Router im Sub-Netz um die Router List aufzubauen? Wie lernt ein Endsystem die Prefixe des eignen Sub- Netzes? Antwort: Router schicken Router Advertisement Nachrichten nicht nur auf Aufforderung per unicast (habe wir unter zustandsloser Autokonfiguration besprochen) sondern auch in regelmäßigen Abständen auf der all hosts multicast Gruppe. Diese Nachrichten beinhalten auch die Prefixe des eigenen Sub-Netzes.

61 Martin MauveUniversität Mannheim61 Adressauflösung und Nachbarerkennung Wenn ein Endsystem ohne weitere Informationen einfach einen Router des Sub-Netzes auswählt kann es zu folgender Situation kommen: Router 1 Router 2 Endsystem 1 Endsystem 2

62 Martin MauveUniversität Mannheim62 Adressauflösung und Nachbarerkennung In diesem Fall schickt der Router eine ICMP Redirect Nachricht an den Absender des Paketes zurück: Diese Beinhaltet die Zieladresse des Paketes, sowie die IPv6 Adresse des Routers, welcher besser geeignet ist das Paket weiterzuleiten.

63 Martin MauveUniversität Mannheim63 IPv6 Security - IPSec IPSec ist sowohl für IPv4 als auch für IPv6 definiert, bei IPv6 jedoch fester Bestandteil. IPSec kann grob in 3 Funktions-Bereiche Eingeteilt werden: Authentifikation: Sicherstellen, dass ein Paket von einem gewissen Absender kommt und unterwegs nicht verändert wurde. Verschlüsselung: Sicherstellen, dass ein Paket nur von einem berechtigen Empfänger gelesen werden kann. Schlüssel-Austausch: Wie tauschen Sender und Empfänger die notwendigen Informationen (z.B. Schlüssel) für Authentifikation und Verschlüsselung aus? Wir besprechen von IPSec nur das notwendige Rahmenwerk und Protokollelemente. Die eigentlichen Algorithmen zur Authentifikation und Verschlüsselung werden getrennt spezifiziert und hier nicht besprochen (geht weit über diese Vorlesung hinaus).

64 Martin MauveUniversität Mannheim64 RFCs (kleine Auswahl!) Kent, Atkinson. Security Architecture for the Internet Protocol. RFC Kent, Atkinson. IP Authentication Header. RFC Kent, Atkinson. IP Encapsulating Security Payload (ESP). RFC Maughan, et. Al. Internet Security Association and Key Management Protocol (ISAKMP). RFC

65 Martin MauveUniversität Mannheim65 Security Association Damit Sender und Empfänger Authentifikation oder Verschlüsselung verwenden können müssen sie sich auf die notwendigen Parameter einigen: Verschlüsselung/Authentifikation Algorithmen Schlüssel Lebenszeit von Schlüsseln Die Menge der Parameter wird security association genannt. Sie wird mittels eines Security Parameter Index (SPI) identifiziert der in jedem Paket mitgeschickt wird. Die notwendigen Parameter werden mit Hilfe von Schlüssel-Austausch Verfahren zwischen Sender und Empfänger ausgetauscht.

66 Martin MauveUniversität Mannheim66 Authentication Header (AH) Der Authentication Header ist ein IPv6 Extension Header. security parameter index (SPI) reservednext headerlength sequence number authentification data (variable length) length: Größe des Authentication Header sequence number: soll replay Angriffe verhindern, bei denen aufgezeichnete Original-Pakete vom Angreifer wiederholt übertragen werden Authentification-data: digitale Signatur über das Paket

67 Martin MauveUniversität Mannheim67 Authentication Header (AH) Für die eigentliche Signatur gibt es verschieden Algorithmen, die unterschiedliche Eigenschaften besitzen. Prinzipielles Vorgehen: Der Sender berechnet eine Signatur über das Paket und legt diese Signatur im authentification data Feld des AH ab. Der Empfänger berechnet bei Empfang des Paketes welche Signatur das Paket haben müsste und vergleicht dies mit dem authentification data Feld. Zur Verständnis der hierzu verwendeten Algorithmen empfiehlt sich der Besuch einer entsprechenden Vorlesung, z.B. am LS von Prof. Krause angeboten!

68 Martin MauveUniversität Mannheim68 Authentication Header (AH) Was wird durch den AH authentifiziert? Der Sender konstruiert für die Berechnung der digitalen Signatur eine spezielle Version des Paketes, welches nur diejenigen Informationen beinhaltet, die sich auf dem Weg zum Empfänger garantiert nicht ändern (dürfen): IPv6 Header ohne die ersten 32 Bit, hop count wird für die Authentifikation auf 0 gesetzt. Wenn die Routing Header Extension genutzt wird, dann wir das Paket in dem Zustand authentifiziert, in dem es beim Empfänger ankommen wird. Andere Extension Header werden auf 0 gesetzt wenn sie während der Übertragung verändert werden können. Der eigentliche Payload des IPv6 Paketes (alles ab Schicht 4 Header aufwärts).

69 Martin MauveUniversität Mannheim69 IP Encapsulating Security Payload (ESP) AH erlaubt es festzustellen von wem ein Paket abgeschickt wurde und ob es auf dem Weg zum Empfänger verfälscht wurde, mehr nicht! Möchte man die übertragenen Daten verschlüsseln, so verwendet man ESP und den ESP extension header. Ein Paket mit ESP hat folgendes Format: IPv6 HeaderExtension Headers ESP Header Encrypted Data Authentication Data verschlüsselte Daten

70 Martin MauveUniversität Mannheim70 ESP security parameter index (SPI) sequence number authentification data (variable length) encrypted data and parameters (variable length) sequence number: soll replay Angriffe verhindern, bei denen aufgezeichnete Original-Pakete vom Angreifer wiederholt übertragen werden encrypted data: hier stehen die verschlüsselten Daten, sowie Parameter wie Größe der verschlüsselten Daten, etc. authentification data: digitale Signatur über das Paket

71 Martin MauveUniversität Mannheim71 Internet Security Association and Key Management Protocol (ISAKMP) Generelles Rahmenwerk für den Austausch von Schlüsselinformationen und anderen Parametern. Spezielle Schlüssel-Austauschverfahren benutzen dieses Rahmenwerk. Beispiele sind: OAKLEY IKE Schlüssel Austausch-Verfahren sind häufig ein Ansatzpunkt für Angriffe. Es hat bereits eine ganze Reihe von Vorschlägen gegeben, die sich als unsicher herausgestellt haben. Für eine genauere Kenntnis von Schlüssel-Austauschverfahren empfiehlt sich der Besuch einer geeigneten Vorlesung.

72 Martin MauveUniversität Mannheim72 Wo wird IPSec implementiert? Langfristig (bei Einführung von IPv6) sollen die Endsysteme selbst IPSec unterstützen. Häufiger Ansatz heute: innerhalb von Firewalls um zwei Netze über das Internet gesichert zu verbinden. Dabei wird das ursprüngliche IP Paket von den Firewalls in ein gesichertes (AH oder ESP) IP Paket gekapselt. Host 1Firewall 1Host 2Firewall 2 Internet & Evil People IP H1 -> H2TCP Header + Data Ursprüngliche Nachricht IP H1 -> H2TCP Header + DataIP F1 -> F2AH Gekapselte Nachricht

73 Martin MauveUniversität Mannheim73 Sicherheit bei Autoconfiguration und Nachbarerkennung Autokonfiguration und Nachbarerkennung sind Sicherheitssensitiv. Insbesondere sollte folgendes gewährt sein: Router Advertisements dürfen nur von den entsprechenden Routern gesendet werden Neighbor Advertisements dürfen nur von der Station kommen, die die entsprechende Adresse besitzt Redirect Nachrichten dürfen nur von dem Router gesendet werden, der das Paket weitergeleitet hat

74 Martin MauveUniversität Mannheim74 Router Advertisements Werden gesichert durch eine IPSec Security Association die mindestens AH beinhaltet. Problem: wenn der Authentifikationsmechanismus symmetrisch ist, dann kann jeder Host, der den Schlüssel hat als Router auftreten. Bei asymmetrischen Verfahren ist dies nicht der Fall! Zur Identifikation müssen die (öffentlichen Bestandteile der) Schlüssel der Router den Endsystemen bekanntgegeben werden, dies unterläuft die Idee der Autokonfiguration.

75 Martin MauveUniversität Mannheim75 Neighbor Advertisement Problem: wie kann man eine IPSec Security Association herstellen, wenn man noch keine Pakete austauschen kann? Mögliche Lösung: Router kündigen die lokalen Präfixe nicht an, sondern zwingen jedes System über den default Router zu kommunizieren. Dabei wird man sich darauf verlassen, daß entsprechende redirects vom Router erfolgen, wenn das Ziel im selben Sub-Netz ist.

76 Martin MauveUniversität Mannheim76 Kommunikation mit den Routern (Redirect) Hier wird zwischen den Endsystemen und den Routern eine Security Association hergestellt. In der Regel verwendet man hierzu asymmetrische Verfahren. Problem: dies erfordert, daß dem Endsystem die öffentlichen Schlüssel der Router bekanntgegeben werden. Damit wird natürlich die Idee der Autokonfiguration unterlaufen.

77 Martin MauveUniversität Mannheim77 Übergangsstrategie Für die Periode des Überganges von IPv4 nach IPv6 wird eine sogenannte dual-stack Strategie verwendet. D.h. IPv6 wird parallel zu IPv4 verwendet und leiht sich die IPv4 Infrastruktur. Ein IPv6 Endsystem wird also zunächst sowohl IPv4 als auch IPv6 verwenden: Anwendung TCP IPv6IPv4 Ethernet

78 Martin MauveUniversität Mannheim78 Anpassung der Systeme Die folgenden Erweiterungen werden in den Endsystemen benötigt: IPv6 Basisfunktionalität: IPv6, ICMP, neighbor discovery, autoconfiguration. Handhabung von IPv6 in TCP und UDP (pseudoheader). Interface zu DNS. Router behandeln IPv6 wie ein weiteres Netzwerk Protokoll, davon gibt es ja neben IP schon eine ganze Menge (IPX, Appletalk, etc.). DNS Server: müssen erweitert werden um IPv6 Adressen handhaben zu können.

79 Martin MauveUniversität Mannheim79 6Bone Es gibt ein IPv6 Testnetz, den 6Bone. In einer Organisationseinheit lässt sich IPv6 relativ einfach installieren: Installation von IPv6 auf den Endgeräten. Einsetzten eines (oder mehrer) IPv6 fähigen Router um die lokalen Netze miteinander zu verbinden. Problem: dadurch entstehen IPv6 Inseln. Diese sind nicht über IPv6 miteinander verbunden, sondern nur über IPv4. Lösung: solange das Internet noch nicht komplett umgestellt ist werden solche Inseln mit Hilfe von Tunneln verbunden.

80 Martin MauveUniversität Mannheim80 Der 6Bone - Tunneling IPv6 Domain 1 R1 IPv6 Domain 1 R1 IPv4 Netzwerk(e) Tunnel IPv6 Header Transport Layer Header Data IPv6 Header Transport Layer Header Data IPv4 Header

81 Martin MauveUniversität Mannheim81 6Bone - Tunneling Ein Tunnel sieht für IPv6 aus wie eine normale Schicht 2 Verbindung (Ethernet/ATM, etc.). Durch tunneling wird ein sogenanntes virtuelles overlay Netzwerk gebildet, welches das reale IPv4 Netzwerk benutzt. Dieses virtuelle overlay Netzwerk wird 6Bone genannt. Analog dazu gibt es auch den MBone als virtuelles overlay Netzwerk für IP multicast.

82 Martin MauveUniversität Mannheim82 6Bone - Tunneling Wie jeder anderen Schicht 2 Verbindung muss auch dem Tunnel eine MTU zugewiesen werden. Dies geschieht indem MTU discovery zwischen den beiden Endpunkten eines Tunnels durchgeführt wird, der resultierende Wert ist die MTU des Tunnels. Dabei gilt: wenn diese MTU kleiner als die minimale MTU (1280 Bytes) für IPv6 ist, dann wird IPv4 Fragmentierung verwendet, ansonsten wird IPv4 Fragmentierung nicht verwendet.

83 Martin MauveUniversität Mannheim83 6Bone – Tunneling Für das Routing werden Tunnels wie ganz gewöhnliche Links behandelt: Liegen die Tunnelendpunkte innerhalb der selben routing Domäne (organisationelle Einheit) wird RIP oder OSPF über diesen Link benutzt. Wenn die Tunnelendpunkte in verschiedenen routing Domänen liegen, dann wird IDRP / BGP-4 verwendet.

84 Martin MauveUniversität Mannheim84 6Bone – Tunneling Beim Routing durch einen Tunnel gibt es jedoch ein Problem: wie sollte die Metrik eines Tunnels verglichen mit anderen Verbindungen sein? Wenn ein Tunnel nur wie ein gewöhnlicher Link gewertet wird kann es sein, daß Verkehr durch den Tunnel geleitet wird, der besser einen anderen Weg genommen hätte. Zur Zeit wird die Metrik (die Kosten) eines Tunnels mit der Hand eingestellt um den Kosten des Tunnels zu entsprechen. Diese sollten dem IPv4 Pfad des Tunnels entsprechen. Problem: wenn sich der IPv4 Pfad des Tunnels ändert stimmen diese Kosten unter Umständen nicht mehr! Dies ist nicht selten, da IPv4 dynamisch routet.

85 Martin MauveUniversität Mannheim85 6Bone - Tunneling Wie wird die TTL in einem Tunnel gehandhabt? Für den IPv4 Header, der ein IPv6 Paket einkapselt wird die TTL so eingestellt, daß das andere Ende des Tunnel auf jeden Fall erreicht wird. Die TTL im IPv6 Header wird durch das passieren eines Tunnels um 1 verringert. Dieses Vorgehen ist sinnvoll, da die TTL vor Routing- Schleifen schützen soll, dabei ist es nicht so wichtig wie lang oder kostspielig ein Pfad ist. Es kommt eher darauf an, daß nach einer wohldefinierten Anzahl von Hops garantiert werden kann, daß das Paket nicht mehr im Netz zirkuliert.

86 Martin MauveUniversität Mannheim86 6Bone Entwicklung Der 6Bone wurde bereits sehr frühzeitig aufgebaut und genutzt um die verschiedenen Vorschläge für IPv6 (früher auch IPng) zu testen. Nach dem allgemeinen Vorgehen der IETF müssen zunächst Prototypen und Demonstratoren existieren, bevor etwas standardisiert wird. Insbesondere wurden für IPv6 von verschiedenen Gruppen Implementierungen erstellt, die interoperabel sein sollten. Dies testet ob die Spezifikation ausreichend ist! Diese erste Phase des 6Bone ist abgeschlossen, da die wesentlichen IPv6 Spezifikationen inzwischen recht stabil sind.

87 Martin MauveUniversität Mannheim87 6Bone Entwicklung Zur Zeit finden folgende Aktivitäten auf dem 6Bone statt: Implementatoren von IPv6 Endsystem/Router Software testen diese im 6Bone. Routing Protokolle für IPv6 (IDRP oder RIPng) werden getestet. Provider testen die Vergabe von Adressen. Forschergruppen und interessierte Einzelpersonen experimentieren mit den neuen Aspekten von IPv6. Administratoren machen sich frühzeitig mit IPv6 vertraut.

88 Martin MauveUniversität Mannheim88 6Bone - Mitmachen Man kann dem 6Bone beitreten um selbst erste Erfahrungen mit IPv6 zu sammeln: Dazu muss man zunächst eine IPv6 Insel installieren, die zumindest aus einem Sub-Netz, einem IPv6 fähigem Router, mehreren IPv6 fähigen Endgeräten und einem IPv6 fähigen Name-Server besteht. Dann besorgt man sich einen Adress-Präfix und stellt sicher daß alle Stationen in der IPv6 Insel die richtigen Adressen haben (sollte dank Autokonfiguration einfach sein!). Danach muss man wenigstens einen Tunnel schalten, um sich mit dem Rest des 6Bone zu verbinden. Ausführliche Infos unter:
