1 10. Vorlesung WS 2005/06Softwarewerkzeuge1 Bereich 3: V10 - Integrative Biologie 1 Protein-Netzwerke: topologische Graphen-Netzwerke 2 Analyse von Stoffwechselwegen (metabolic pathways): Konzentration auf Metabolite, enzym. Reaktionen 3 Zell-Simulationen: dynamische Simulation auf Sekunden-Zeitskala, t = 0.01 s (V10 und V11) Systems Biology: Integration von genomischen und proteomischen Analysen (V12) Komplexität, Level an Verständnis

2 10. Vorlesung WS 2005/06Softwarewerkzeuge2 Analyse von Stoffwechselwegen: Beispiel E. coli verwende Daten aus Datenbank EcoCyc (siehe auch MetaCyc: Stoffwechsel von > 150 Organismen) EcoCyc enthält 905 Reaktionen für E.coli davon gehören 161 nicht zum Stoffwechsel kleiner Moleküle, z.B. DNA Replikation, von den verbleibenden 744 wurden 569 mindestens einem Pfad zugeordnet Dagegen gibt es 607 Enzyme. Es gibt also keine 1:1 Zuordnung zwischen Enzymen und Reaktionen, denn (1) Manche Enzyme katalyiseren mehrere Reaktionen, und manche Reaktionen werden von mehreren Enzymen katalysiert (2)nicht zu allen Reaktionen sind die Enzyme bekannt, die sie katalysieren. Ouzonis, Karp, Genome Research 10, 568 (2000)

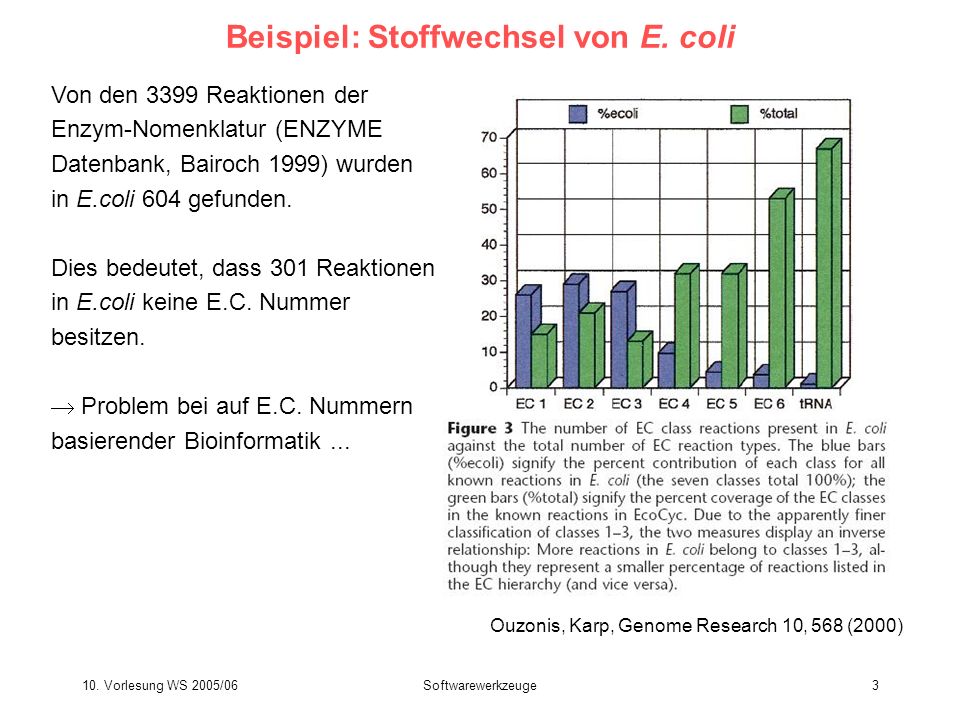

3 10. Vorlesung WS 2005/06Softwarewerkzeuge3 Beispiel: Stoffwechsel von E. coli Von den 3399 Reaktionen der Enzym-Nomenklatur (ENZYME Datenbank, Bairoch 1999) wurden in E.coli 604 gefunden. Dies bedeutet, dass 301 Reaktionen in E.coli keine E.C. Nummer besitzen. Problem bei auf E.C. Nummern basierender Bioinformatik... Ouzonis, Karp, Genome Research 10, 568 (2000)

4 10. Vorlesung WS 2005/06Softwarewerkzeuge4 Beispiel: Stoffwechsel von E. coli Die 744 Reaktionen enthalten 791 verschiedene Substrate. Ouzonis, Karp, Genome Research 10, 568 (2000) Im Mittel enthält jede Reaktion 4 Substrate.

5 10. Vorlesung WS 2005/06Softwarewerkzeuge5 Beispiel: Stoffwechsel von E. coli EcoCyc enthält 131 Stoffwechsel- Pfade. Die Länge der Pfade variiert von 1 bis 16. Im Mittel 5.4. Von den 607 Enzymen sind 100 multifunktional. Purin-Nukleosid-Phosphorylase und Nukleosid-Diphosphatkinase katalysieren 7 bzw. 9 Reaktionen. 483 Reaktionen gehören zu einem Pfad, 99 Reaktionen gehören zu mehreren Pfaden. Ouzonis, Karp, Genome Research 10, 568 (2000)

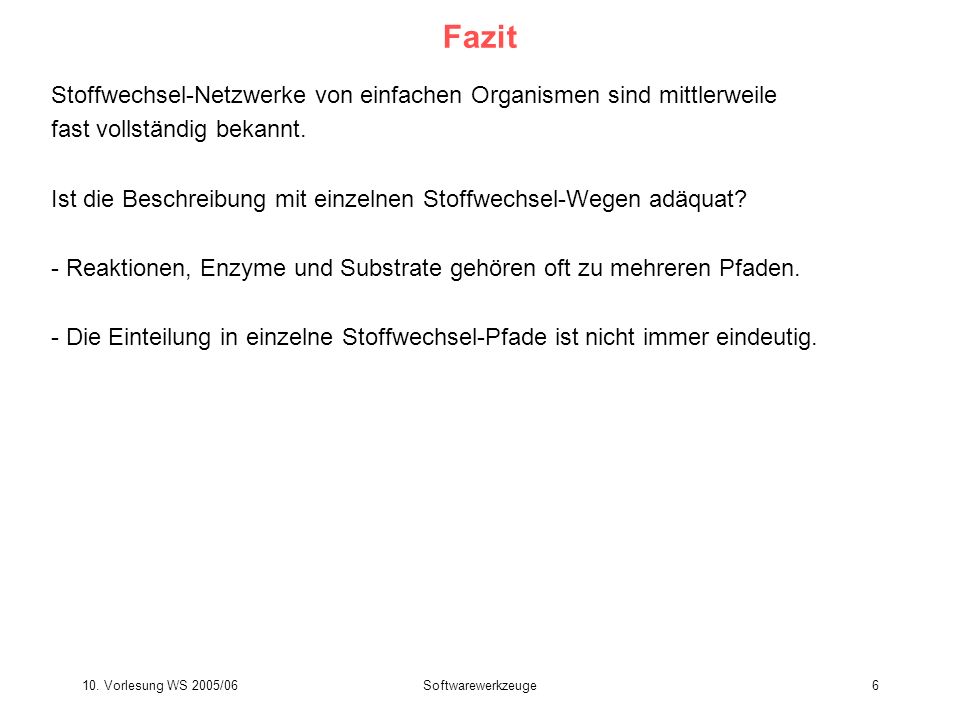

6 10. Vorlesung WS 2005/06Softwarewerkzeuge6 Fazit Stoffwechsel-Netzwerke von einfachen Organismen sind mittlerweile fast vollständig bekannt. Ist die Beschreibung mit einzelnen Stoffwechsel-Wegen adäquat? - Reaktionen, Enzyme und Substrate gehören oft zu mehreren Pfaden. - Die Einteilung in einzelne Stoffwechsel-Pfade ist nicht immer eindeutig.

7 10. Vorlesung WS 2005/06Softwarewerkzeuge7 Protein-Netzwerke: Cytoscape Main window of Cytoscape 2.0, displaying a network of protein- protein and protein-DNA interactions among 332 yeast genes.

8 10. Vorlesung WS 2005/06Softwarewerkzeuge8 Protein-Wechselwirkungsnetzwerke: Cytoscape You can flip through different visual styles by making a selection from the Visual Style pull down menu. "Sample2" will give gene expression values for each node will be colored along a color gradient between red and green.

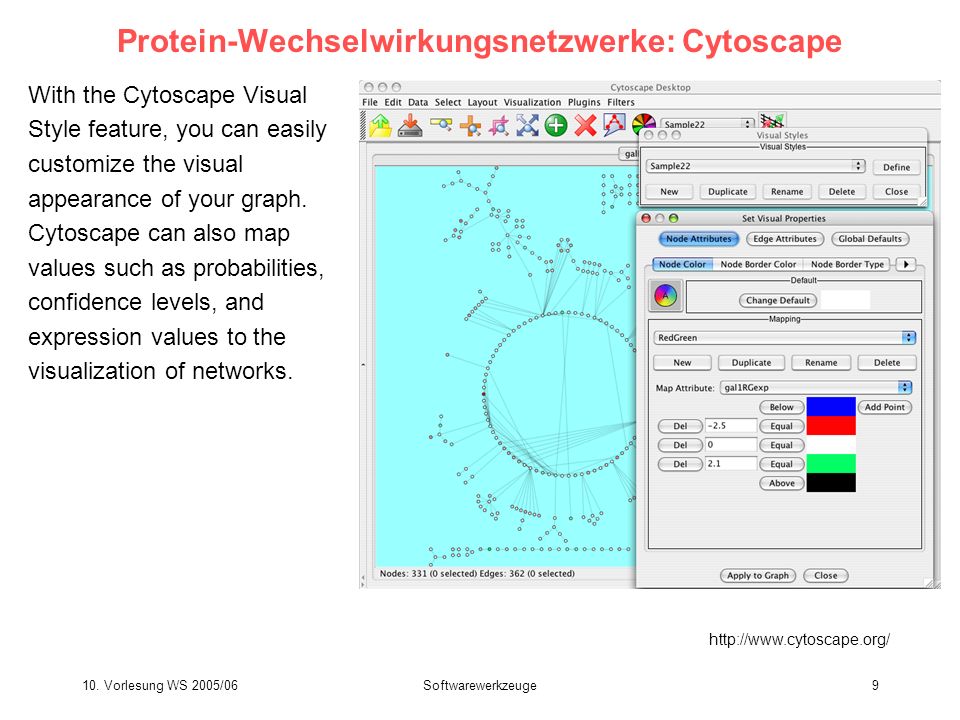

9 10. Vorlesung WS 2005/06Softwarewerkzeuge9 Protein-Wechselwirkungsnetzwerke: Cytoscape With the Cytoscape Visual Style feature, you can easily customize the visual appearance of your graph. Cytoscape can also map values such as probabilities, confidence levels, and expression values to the visualization of networks.

10 10. Vorlesung WS 2005/06Softwarewerkzeuge10 Protein-Wechselwirkungsnetzwerke: Cytoscape Cytoscape implements an algorithm for finding "active pathways", i.e., subnetworks of genes that jointly show significant differential expression over a set of experimental conditions observed by microarray experiment. The image right show the results of a run of this algorithm. Several active paths have been found; the highest scoring one has 22 genes identified as being active in three of the 20 experimental conditions. From here, one can view a graph with only these genes, display the expression data for any of the conditions, and examine Gene Ontology (GO) information available to assess the biological significance of this network.

11 10. Vorlesung WS 2005/06Softwarewerkzeuge11 Features of Cytoscape v2.0 (July 2004) Input Input and construct molecular interaction networks from raw interaction files (SIF format) containing lists of protein-protein and/or protein-DNA interaction pairs. For yeast and other model organisms, large sources of pairwise interactions are available through the BIND and TRANSFAC databases. User-defined interaction types are also supported.BINDTRANSFAC Load and save previously-constructed interaction networks in GML format (Graph Markup Language).GML Input mRNA expression profiles from tab- or space-delimited text files. Load and save arbitrary attributes on nodes and edges. For example, input a set of custom annotation terms for your proteins, create a set of confidence values for your protein-protein interactions. Import gene functional annotations from the Gene Ontology (GO) and KEGG databases.Gene Ontology (GO)KEGG

12 10. Vorlesung WS 2005/06Softwarewerkzeuge12 Features of Cytoscape v2.0 (July 2004) Visualization Customize network data display using powerful visual styles. View a superposition of gene expression ratios and p-values on the network. Expression data can be mapped to node color, label, border thickness, or border color, etc. according to user-configurable colors and visualization schemes. Layout networks in two dimensions. A variety of layout algorithms are available, including cyclic and spring-embedded layouts. Zoom in/out and pan for browsing the network. Use the network manager to easily organize multiple networks. Use the birds eye view to easily navigate large networks.

13 10. Vorlesung WS 2005/06Softwarewerkzeuge13 Features of Cytoscape v2.0 (July 2004) Analysis Java plug-ins available for network and molecular profile analysis. E.g.: Filter the network to select subsets of nodes and/or interactions based on the current data. E.g., users may select nodes involved in a threshold number of interactions, nodes that share a particular GO annotation, or nodes whose gene expression levels change significantly in one or more conditions according to p- values loaded with the gene expression data. - Find active subnetworks / pathway modules. The network is screened against gene expression data to identify connected sets of interactions, i.e. interaction subnetworks, whose genes show particularly high levels of differential expression. The interactions contained in each subnetwork provide hypotheses for the regulatory and signaling interactions in control of the observed expression changes. - Find clusters (highly interconnected regions) in any network loaded into Cytoscape. Depending on the type of network, clusters may mean different things. For instance, clusters in a protein-protein interaction network have been shown to be protein complexes and parts of pathways. Clusters in a protein similarity network represent protein families.

14 10. Vorlesung WS 2005/06Softwarewerkzeuge14 Metabolische Pfade in der post-genomischen Ära (a) klassische Biochemie bestimmt Stöchiometrien einzelner Reaktionen (b) Katalogisierung vieler Reaktionen, Gruppierung nach gemeinsamen Metaboliten führt zu traditionellen Pfaden wie Glykolyse, Pentose-Phosphat- Pfad (c) Durch komplette Information können nun die kompletten metabolischen Pfade zugeordnet werden.

15 10. Vorlesung WS 2005/06Softwarewerkzeuge15 Metabolische Pfade in der post-genomischen Ära Traditionelle metabolische Pfade dienen als konzeptioneller Rahmen für Forschung und Lehre. Man kann dadurch Metabolismen verschiedener Organismen vergleichen. Jedoch sind sie nicht für quantitative, systemische Bewertungen biologischer Reaktionsnetzwerke geeignet, da sie nur Teile der Netzwerke darstellen. Sie wurden oft in Zelltypen entdeckt, in denen sie wichtige metabolische Funktionen übernehmen (z.G. Glykolyse in Hefe). Man kann diese Pfade jedoch nicht einfach auf andere Zelltypen mit anderen Enzymleveln und metabolischen Profilen übertragen.

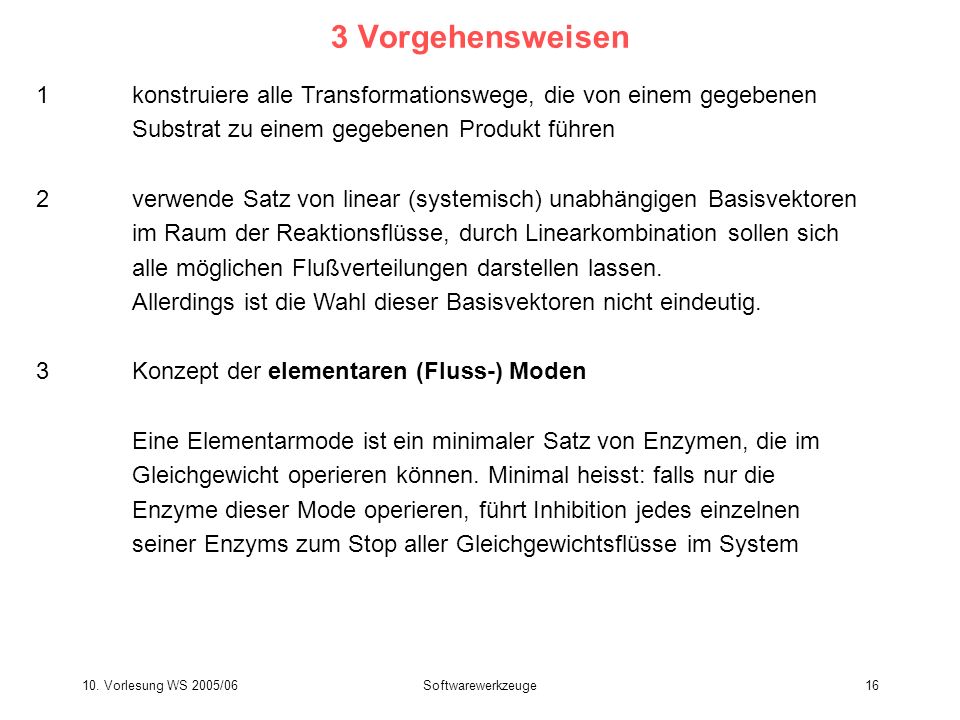

16 10. Vorlesung WS 2005/06Softwarewerkzeuge16 3 Vorgehensweisen 1konstruiere alle Transformationswege, die von einem gegebenen Substrat zu einem gegebenen Produkt führen 2verwende Satz von linear (systemisch) unabhängigen Basisvektoren im Raum der Reaktionsflüsse, durch Linearkombination sollen sich alle möglichen Flußverteilungen darstellen lassen. Allerdings ist die Wahl dieser Basisvektoren nicht eindeutig. 3Konzept der elementaren (Fluss-) Moden Eine Elementarmode ist ein minimaler Satz von Enzymen, die im Gleichgewicht operieren können. Minimal heisst: falls nur die Enzyme dieser Mode operieren, führt Inhibition jedes einzelnen seiner Enzyms zum Stop aller Gleichgewichtsflüsse im System

17 10. Vorlesung WS 2005/06Softwarewerkzeuge17 Beschreibung vernetzter metabolischer Pfade (a) aus genomischen, biochemischen, physiologischen Daten wird ein Reaktionsnetzwerk aufgestellt. Es gibt interne Flüsse innerhalb der Systemgrenzen und externe Flüsse mit der Umgebung. (b) Dieses Netzwerk wird durch eine stöchiometrische Matrix dargestellt, in der Metaboliten durch Reaktionen miteinander verbunden werden. (c) Mögliche Zustände der Zelle aufgrund dieser Matrix werden mit Techniken wie elementary modes oder extreme pathways identifiziert. Die möglichen Zustände liegen innerhalb eines Konus im durch die verschiedenen Flüsse aufgespannten Koordinatensystem. Papin et al. TIBS 28, 250 (2003)

18 10. Vorlesung WS 2005/06Softwarewerkzeuge18 Analyse der stöchiometrischen Matrix Analyse der Matrix S Pathway-Darstellung P. Deren Zeilen enthalten den Reaktionen entsprechende Flüsse und die Spalten die sich ergebenden Pfade. Darstellung des Reaktions- netzwerks mit stöchiometrischer Matrix S. Metabolite stöchiometrische Koeffizienten der einzelnen Reaktionen. Darstellung der Pfade ist möglich für einfache Netzwerke. Papin et al. TIBS 28, 250 (2003)

19 10. Vorlesung WS 2005/06Softwarewerkzeuge19 Netzwerk-Analyse (a) welche Substrate (A-E) sind zur Produktion der Biomasse erforderlich (B,E), welche nicht? (b) Aufspüren von nicht genutzten Reaktionen (F E), Refinement der Annotation von Genomen. (c) quantitative Beschreibung von Pathway-Redundanz bzw. Robustheit des Netzwerks: P 1 und P 2 führen beide von A nach D. (d) Reaktionen R A, R B und R C werden stets gemeinsam benutzt. Ihre Gene werden daher vermutlich koordiniert reguliert. Papin et al. TIBS 28, 250 (2003)

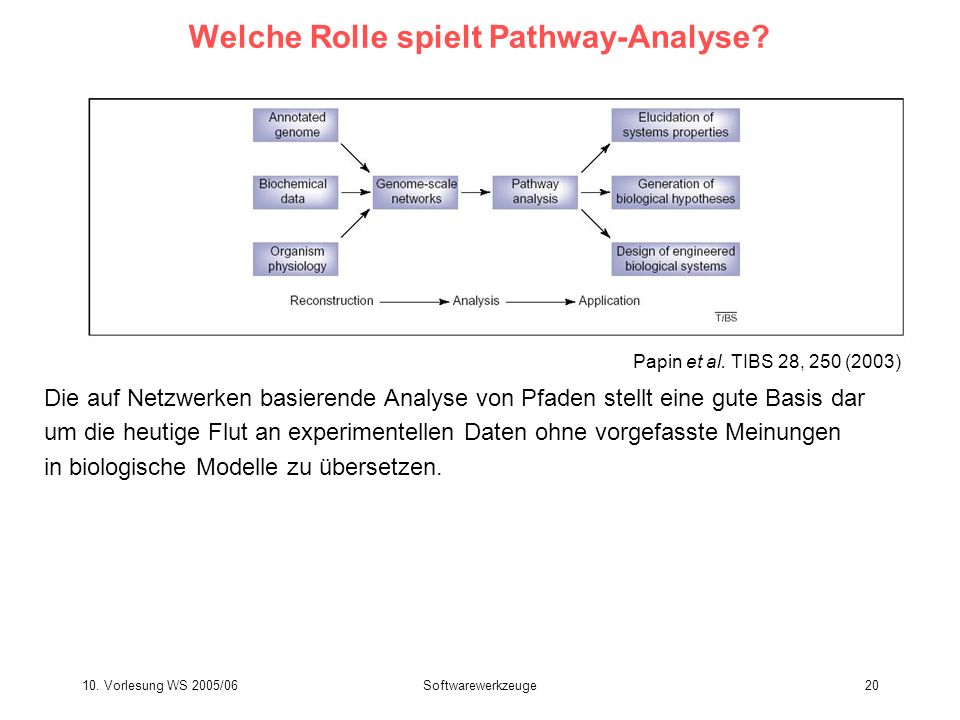

20 10. Vorlesung WS 2005/06Softwarewerkzeuge20 Welche Rolle spielt Pathway-Analyse? Die auf Netzwerken basierende Analyse von Pfaden stellt eine gute Basis dar um die heutige Flut an experimentellen Daten ohne vorgefasste Meinungen in biologische Modelle zu übersetzen. Papin et al. TIBS 28, 250 (2003)

21 10. Vorlesung WS 2005/06Softwarewerkzeuge21 konkretes Beispiel: Glykolyse glycolysis/pathway.html Stoffwechselpfad in Lehrbuch.

22 10. Vorlesung WS 2005/06Softwarewerkzeuge22 Glykolyse GlucoseG6P Hexokinase F6P Pgi FP 2 Pfk GAP Fba DHAP TpiA 1,3BPG 3PG Pgk Gap Gpm 2PG Eno PEP Pyk Pyr Schematische Darstellung. Metabolite sind blau, Enzyme rot dargestellt.

23 10. Vorlesung WS 2005/06Softwarewerkzeuge23 Pentose-Phosphat-Stoffwechsel G6P Zwf GO6P Pgl 6PG Gnd Ru5P Rpe Xyl5P R5PGAP Sed7P TktI F6P Ery4P Tal G6P F6P TktII Analoge Darstellung für PPP. G6P und F6P tauchen je zweimal auf!

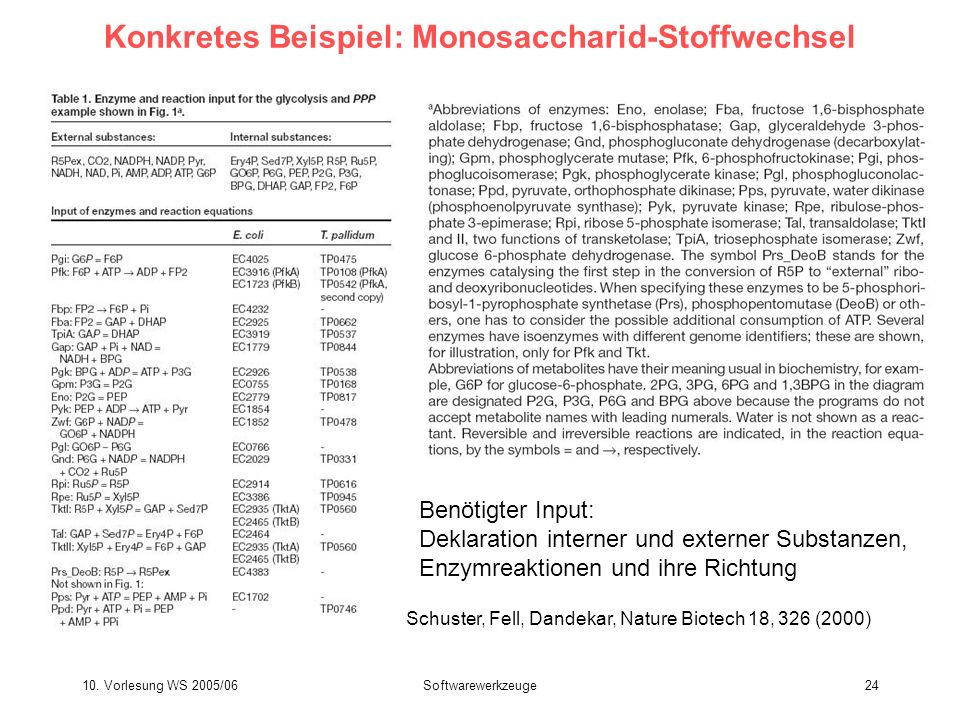

24 10. Vorlesung WS 2005/06Softwarewerkzeuge24 Konkretes Beispiel: Monosaccharid-Stoffwechsel Benötigter Input: Deklaration interner und externer Substanzen, Enzymreaktionen und ihre Richtung Schuster, Fell, Dandekar, Nature Biotech 18, 326 (2000)

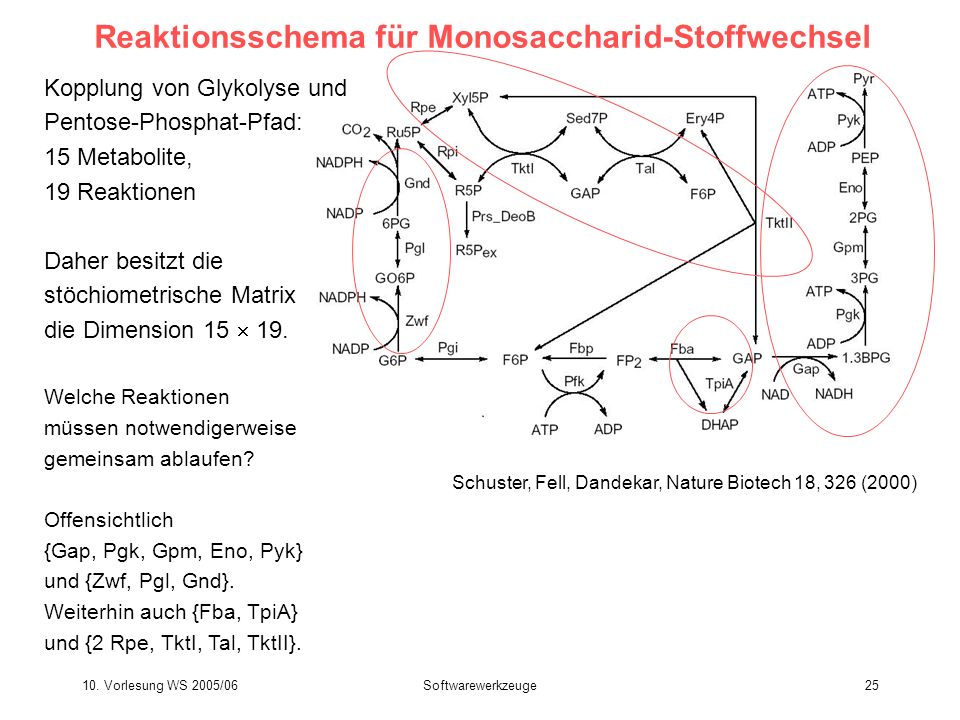

25 10. Vorlesung WS 2005/06Softwarewerkzeuge25 Reaktionsschema für Monosaccharid-Stoffwechsel Schuster, Fell, Dandekar, Nature Biotech 18, 326 (2000) Kopplung von Glykolyse und Pentose-Phosphat-Pfad: 15 Metabolite, 19 Reaktionen Daher besitzt die stöchiometrische Matrix die Dimension Welche Reaktionen müssen notwendigerweise gemeinsam ablaufen? Offensichtlich {Gap, Pgk, Gpm, Eno, Pyk} und {Zwf, Pgl, Gnd}. Weiterhin auch {Fba, TpiA} und {2 Rpe, TktI, Tal, TktII}.

26 10. Vorlesung WS 2005/06Softwarewerkzeuge26 Reduktion(I): Reduziertes Schema Schema wurde aus vorherigem Schema erhalten indem all Enzyme kombiniert wurden, die immer gemeinsam operieren. Schuster, Fell, Dandekar, Nature Biotech 18, 326 (2000)

27 10. Vorlesung WS 2005/06Softwarewerkzeuge27 Reduktion (II): Elementarmoden Identifizierung der Moden: (1) ursprünglicher Glykolyse-Stoffwechsel. Die Moden (3)-(6) stimmen mit den 4 Moden des Pentose-Phosphat-Stoffwechsels aus Stryer überein. Eine Elementarmode ist ein minimaler Satz von Enzymen, die im Gleichgewicht operieren können. Minimal heisst: wenn nur die Enzyme einer Mode aktiv sind, führt Inhibition jedes einzelnen Enzyms zum Stop aller Gleichgewichtsflüsse. Schuster, Fell, Dandekar, Nature Biotech 18, 326 (2000)

28 10. Vorlesung WS 2005/06Softwarewerkzeuge28 Elementarmoden Graphische Darstellung von 7 Elementarmoden. Die Moden beinhalten unterschiedliche Anzahl an Enzymen und überlappen teilweise miteinander. Die Zahlen entsprechen den relativen Flüssen. Jeder Systemzustand im Gleichgewicht lässt sich als Linearkombination dieser Elementarmoden darstellen. Schuster, Fell, Dandekar, Nature Biotech 18, 326 (2000)

29 10. Vorlesung WS 2005/06Softwarewerkzeuge29 Software: FluxAnalyzer, setzt auf Matlab auf Steffen Klamt. Klamt et al. Bioinformatics 19, 261 (2003)

30 10. Vorlesung WS 2005/06Softwarewerkzeuge30 Software: FluxAnalyzer, setzt auf Matlab auf Links: Network composer of the FluxAnalyzer facilitating the definition of the network structure. Mitte: Input mask for defining a new network element of type reaction Rechts: Pull-down menu of the FluxAnalyzer providing an interactive use of the various functions of the toolbox.

31 10. Vorlesung WS 2005/06Softwarewerkzeuge31 Fazit Stoffwechselpfade sind nicht isoliert voneinander, besitzen in verschiedenen Organismen verschiedene Komponenten bzw. Bedeutung. Oft sind mehrere alternative Reaktionspfade möglich. Das Program BIOMINER (Prof. Lenhof) wählt z.B. den Pfad/Graphen der geringsten Länge. Komplexe metabolische Netzwerke sind daher für uns schwer zu durchschauen. Man benötigt intelligente und robuste Algorithmen um daraus biologische Modelle abzuleiten. Diese biologischen Modelle sehen jedoch vermutlich nicht so einfach aus wie in heutigen Lehrbüchern.

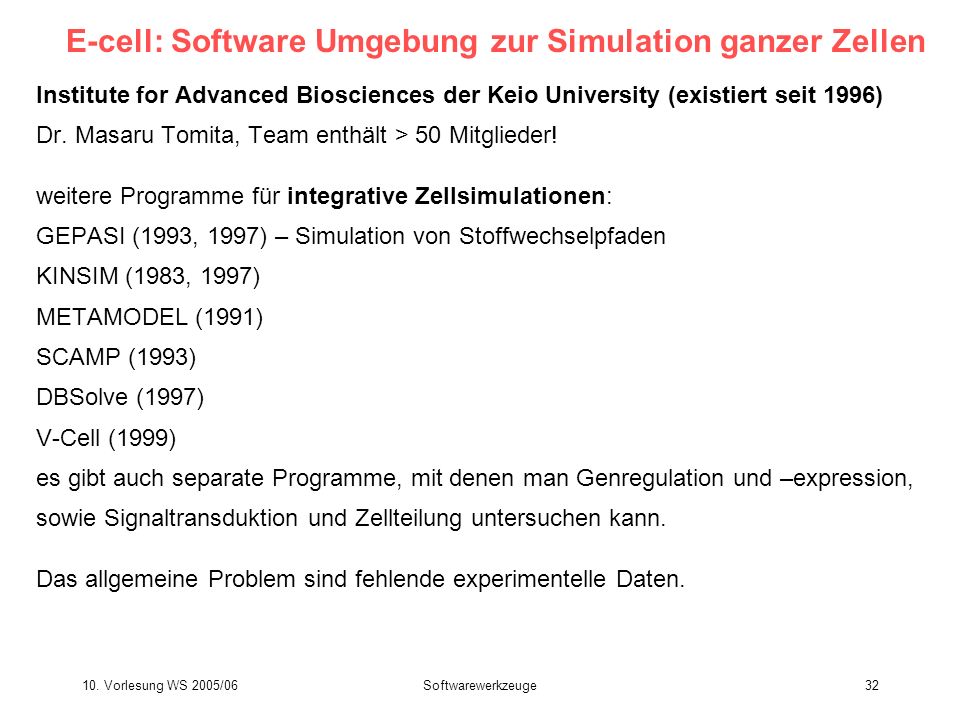

32 10. Vorlesung WS 2005/06Softwarewerkzeuge32 E-cell: Software Umgebung zur Simulation ganzer Zellen Institute for Advanced Biosciences der Keio University (existiert seit 1996) Dr. Masaru Tomita, Team enthält > 50 Mitglieder! weitere Programme für integrative Zellsimulationen: GEPASI (1993, 1997) – Simulation von Stoffwechselpfaden KINSIM (1983, 1997) METAMODEL (1991) SCAMP (1993) DBSolve (1997) V-Cell (1999) es gibt auch separate Programme, mit denen man Genregulation und –expression, sowie Signaltransduktion und Zellteilung untersuchen kann. Das allgemeine Problem sind fehlende experimentelle Daten.

33 10. Vorlesung WS 2005/06Softwarewerkzeuge33 Implementation des E-cell Systems E-CELL wurde in C++ geschrieben, existiert nun in der Version 3. Das Modell besteht aus 3 Listen, die bei Programmstart geladen werden: substance list definiert alle Objekte, die die Zelle und das Kulturmedium enthalten rule list definiert alle Reaktionen, die in der Zelle stattfinden system list definiert die räumliche und/oder funktionelle Struktur der Zelle und ihrer Umgebung Der Zustand der Zelle zu jedem Zeitpunkt wird als Liste von Konzentrationen und globalen Parametern wie Zellvolumen, pH und Temperatur angegeben. Das Programm (simulation engine) erzeugt neue Zustände der Zelle nach Iterationsschritten von jeweils z.B. t = 1 ms.

34 10. Vorlesung WS 2005/06Softwarewerkzeuge34 Erstes Modellsystem: Mycoplasma genitalium 1996 Veröffentlichung des Genoms von Mycoplasma genitalium Dies ist eines der kleinsten bisher bekannten Genome (580 kb). Es enthält die kleinste bisher bekannte Anzahl von Genen (ca. 480) von allen bisher bekannten lebenden Organismen. Genom ist 10 kleiner als E.coli ca. 80% der Gene sind homolog zu Proteinen mit bekannter Funktion. Intensive Gene-Knockout Untersuchungen zeigten, dass viele der 480 Gene für das Überleben von M. genitalium nicht notwendig sind. Es wurde ein minimaler Satz von 127 Genen als notwendig und hinreichend für das Überleben und einen stabilen Zustand der Zelle ausgewählt.

35 10. Vorlesung WS 2005/06Softwarewerkzeuge35 Large-scale Organisation von metabolischen Netzwerken Modell einer Zelle, die aus eigener Kraft lebt. Diese minimale Zelle besitzt 127 Gene, gerade ausreichend um Proteingehalt und Membranstruktur aufrecht zu erhalten. Glukose wird aus der Umgebung als Energiequelle aufgenommen; ATP wird durch den Glykolyse-Pfad produziert und wird hauptsächlich zur Proteinsynthese verbraucht. Proteine und Phospholipide werden mit der Zeit spontan abgebaut.

36 10. Vorlesung WS 2005/06Softwarewerkzeuge Gene der überlebensfähigen Zelle Anzahl der Gene in wichtigen Pfaden der hypothetischen Zelle. Other sind solche Gene, die in der Genliste von M. genitalium nicht gefunden wurden und daher von anderen Organismen übernommen wurden, wie z.B. E.coli.

37 10. Vorlesung WS 2005/06Softwarewerkzeuge37 Für Proteine kodierende Gene in der hypothetischen Zelle

38 10. Vorlesung WS 2005/06Softwarewerkzeuge38 Enzyme in der hypothetischen Zelle Die Information über Pfade wurde aus 2 Datenbanken übernommen KEGG (Kanehisa, 1996): enthält eine grosse Sammlung von diagrammatischen Stoffwechselpfaden, die nicht für bestimmte Spezien spezifisch sind EcoCyc (Karp et al. 1996): Datenbank mit Pfaden mit vielen Links auf Literaturstellen sehr nützlich um kinetische Daten für Reaktionen zu finden.

39 10. Vorlesung WS 2005/06Softwarewerkzeuge39 KEGG: Stoffwechsel-Datenbank enthält metabolische Pfade für viele sequenzierte Organismen

40 10. Vorlesung WS 2005/06Softwarewerkzeuge40 Substanzen Kleine Moleküle in der hypothetischen Zelle: Metabolite Aminosäuren Nukleotide Kationen andere Substanzen: Proteine, DNA, RNA, Multi-Protein-Komplexe Protein-DNA Komplexe Protein-RNA Komplexe

41 10. Vorlesung WS 2005/06Softwarewerkzeuge41 Reaktionsregeln 495 Reaktionsregeln (1)enzymatische Reaktionen: erhöhen und verringern die Mengen von Substraten und Produkten (2) Komplexbildungen, bei denen mehrere Substrate Komplexe bilden (3) Transportvorgänge, bei denen Substanzen zwischen verschiedenen Kompartments ausgetauscht werden (keine Diffusion innerhalb der Kompartments) (4) stochastische Prozesse wie die Bindung eines Transkriptionsfaktors Die Reaktionen (1) – (3) werden als einfache Ratengleichungen formuliert. Alle Reaktionen werden parallel simuliert.

42 10. Vorlesung WS 2005/06Softwarewerkzeuge42 Reaktionsregeln Chemische Reaktionen können verallgemeinert werden als: S n ist die Konzentration der n ten Substanz, und n deren stöchiometrischer Koeffizient. Die Geschwindigkeit jeder Reaktion kann als Funktion von S n und n dargestellt werden. Die meisten nicht-enzymatischen Reaktionen sind erster Ordnung. D.h. ihre Geschwindigkeiten v hängen direkt von den Konzentrationen der Substrate ab: Enzymatische Reaktionen mit einem Substrat und einem Produkt können durch die Michaelis-Menten-Gleichung dargestellt werden:

43 10. Vorlesung WS 2005/06Softwarewerkzeuge43 graphische Kontrolle Mit Hilfe von verschiedenen graphischen Oberflächen kann der Benutzer dynamische Änderungen der Substanzmengen und Reaktionsflüsse überwachen. Die Mengen jeder Substanz können während der Simulation ausserdem jederzeit von aussen verändert werden.

44 10. Vorlesung WS 2005/06Softwarewerkzeuge44 Ontologische Structur des E-CELL Systems Es gibt drei fundamentale Klassen: Substanzen, Reaktor und System. Reaktoren und Zellkomponenten sind die vom Benutzer zu definierenden Klassen.

45 10. Vorlesung WS 2005/06Softwarewerkzeuge45 Transcriptions-Stoffwechsel in der Modellzelle Komplexe Reaktion wie Transkription und Translation werden als detaillierte Abfolge von Reaktionen modelliert.

46 10. Vorlesung WS 2005/06Softwarewerkzeuge46 Modell des menschlichen Erythrozyten Enthält drei grosse Stoffwechselwege: (1) Glykolyse; (2) Pentose-Phosphat- Stoffwechsel; and (3) Nukleotid-Stoffwechsel. Abbreviations: ADA; adenosine deaminase; ADE, adenine; ADPRT, adenine phosphoribosyl transferase; AK, adenosine kinase; ALD, aldolase; AMP; adenosine monophosphate; AMPDA, adenosine monophosphate deaminase; APK, adenylate kinase; CAH, carbonic anhydrase; DHAP, dihydroxy acetone phosphate; DPG, diphosphogrycerate; DPGase, diphosphogrycerate phosphatase; DPGM, diphosphogrycerate mutase; EN, enolase; E4P, erythrose 4-phosphate; FDP, fructose 1,6-diphosphate; F6P, fructose 6-phosphate; G6P glucose 6-phosphate; GA3P, glyceraldehyde 3-phosphate; GAPDH, glyceraldehyde phosphate dehydrogenase; GLC, glucose; GLCtr, glucose transport process; GO6P, gluconate 6-phosphate; GSH, glutathione; GSHox, glutathione turnover; GSSGR, glutathione reductase (NADPH); Hb, hemoglobin; HGPRT, hypoxanthanine-guanine phosphoryl transferase; HK, hexokinase; HX, hypoxanthine; HXtr, hypoxanthine transport process; IMP, inosine monophosphate; IMPase, inosine monophosphatase; INO, inosine; LAC, lactate; LACtr, lactate transport process; LDH, lactate dehydrogenase; mOsm, osmolarity; 2PG, 2-phosphogrycerate; 3PG, 3- phosphogrycerate; 6PGLase, 6-phosphogluconolactonase; 6PGODH, 6-phosphogluconate dehydrogenase; PEP, phospho-enolpyruvate; PFK, phosphofructokinase; PGI, phosphoglucoisomerase; PGM, phosphoglyceromutase; Pi, inorganic phosphate; PNPase, purine nucleotide phosphorylase; PRM, phosphoribomutase; PRPP, 5-phosphoribosyl 1-phosphate; PRPPsyn, phosphoribosyl pyrophosphate synthetase; PYRtr, pyruvate transport process; PYR, pyruvate; R5P, ribose 5-phosphate; RIP, ribose 1-phosphate; Ru5P, ribulose 5-phosphate; S7P, sedoheptulose 7-phosphate; TA, transaldolase; TK1, transketolase I; TPI, triose phosphate isomerase; VOL, volume; X5P, xylulose 5-phosphate; X5PI, xylulose 5-phosphate isomerase

47 10. Vorlesung WS 2005/06Softwarewerkzeuge47 menschlicher Erythrozt mit Aldolase-Mangel Sowie mit jedem Simulationspaket kann man auch E-CELL benutzen um durch Änderung von Enzymparametern virtuelle Experimente durchzuführen. Aldolase wandelt Fruktose-1,6- bis-phosphat (X12) in Glyceraldehyd-3-Phosphat (X14) und Dihydroxy-Aceton-Phosphat (X13) um. Durch einen Mangel an Aldolase steigt der Level des Reaktanden X12 deutlich an und die Reaktionsprodukte X14 and X13 deutlich abgesenkt.

48 10. Vorlesung WS 2005/06Softwarewerkzeuge48 Ausblick Zusätzlich zu der virtuellen, überlebensfähigen Zelle und zum Modell des menschlichen Erythrozyten werden in Keio andere Modelle konstruiert: - ein Modell eines Mitochondriums - ein Signaltransduktionsmodell für Chemotaxis in E.coli Ein allgemeines Problem von umfangreichen Zellmodellen ist derzeit der Mangel an quantitativen experimentellen Daten: - Konzentrationen von Metaboliten und Enzymen - Flussraten - kinetische Parameter und Dissoziationskonstanten Das Institute of Advanced Biosciences in Keio besteht aus 3 Zentren: Metabolom-Forschung, Bioinformatik, Genom-Engineering. Ziel: Entwicklung von custom-made Bakterien.
