1 Anleitung zum Programm Autosketch Anna Deringer, Daliya Ali Awad und Anna Mützel

2 Die ersten Schritte... Wir hoffen, dass wir Euch mit dieser Anleitung den Einstieg in das Programm AutoSketch erleichtern!

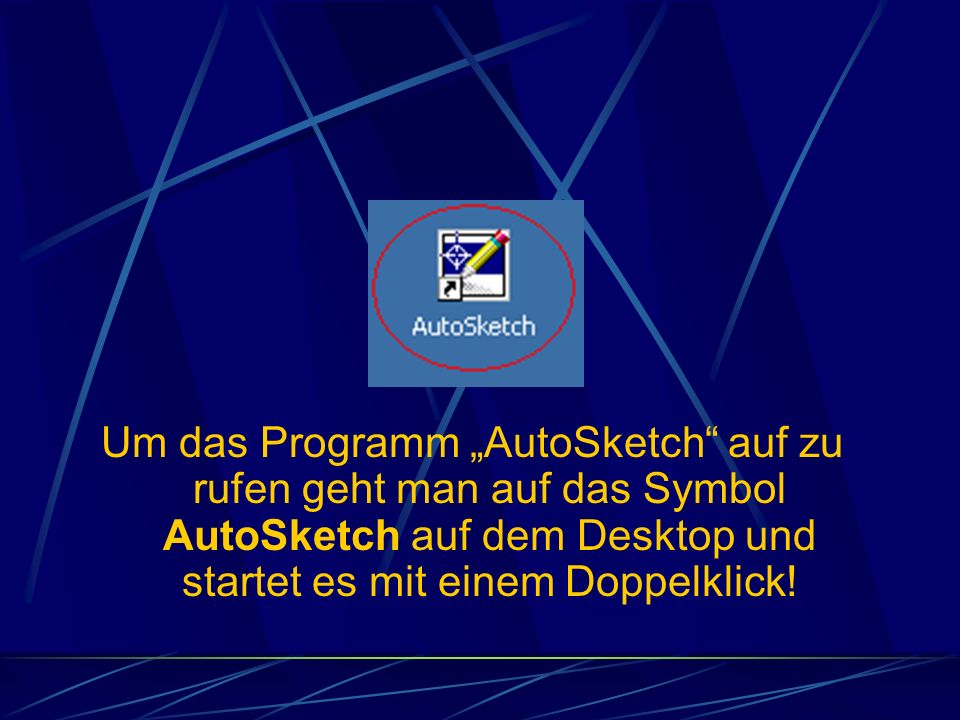

3 Um das Programm AutoSketch auf zu rufen geht man auf das Symbol AutoSketch auf dem Desktop und startet es mit einem Doppelklick!

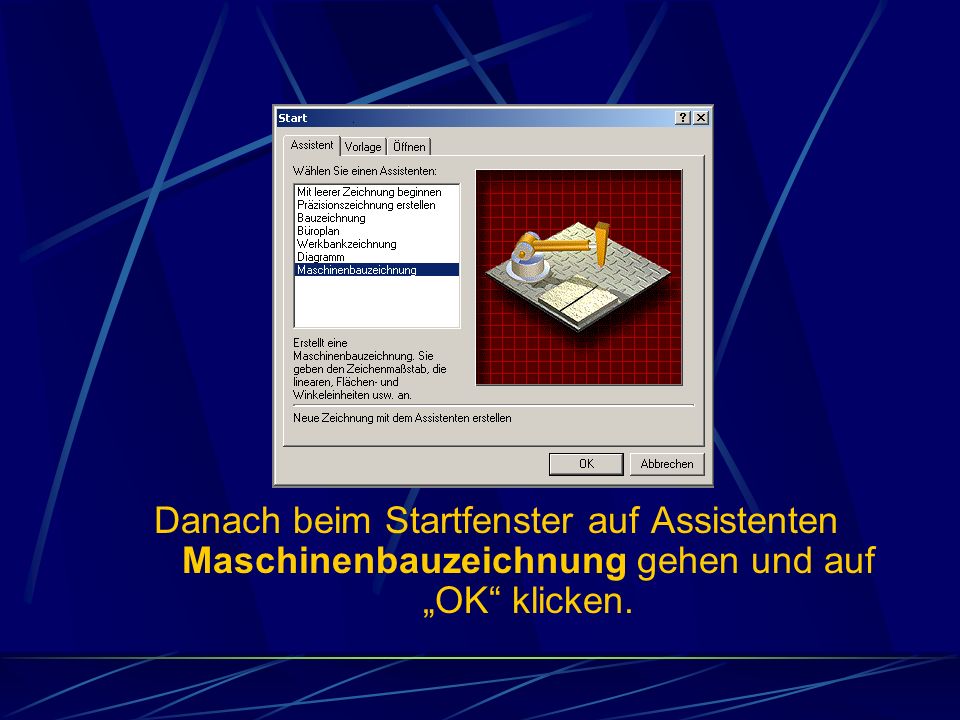

4 Danach beim Startfenster auf Assistenten Maschinenbauzeichnung gehen und auf OK klicken.

5 Wähle nun bei der Ausrichtung Hochformat und klicke auf Weiter >

6 Die Lineare Einheit soll Millimeter betragen, die Dezimalgenauigkeit auf 1 eingestellt sein und die Bruchgenauigkeit beträgt 1 anschließend auf weiter klicken

7 Die Flächeneinheit soll in Quadratmillimeter und die Dezimalgenauigkeit auf 1 eingestellt sein. Anschließend wieder auf Weiter > klicken

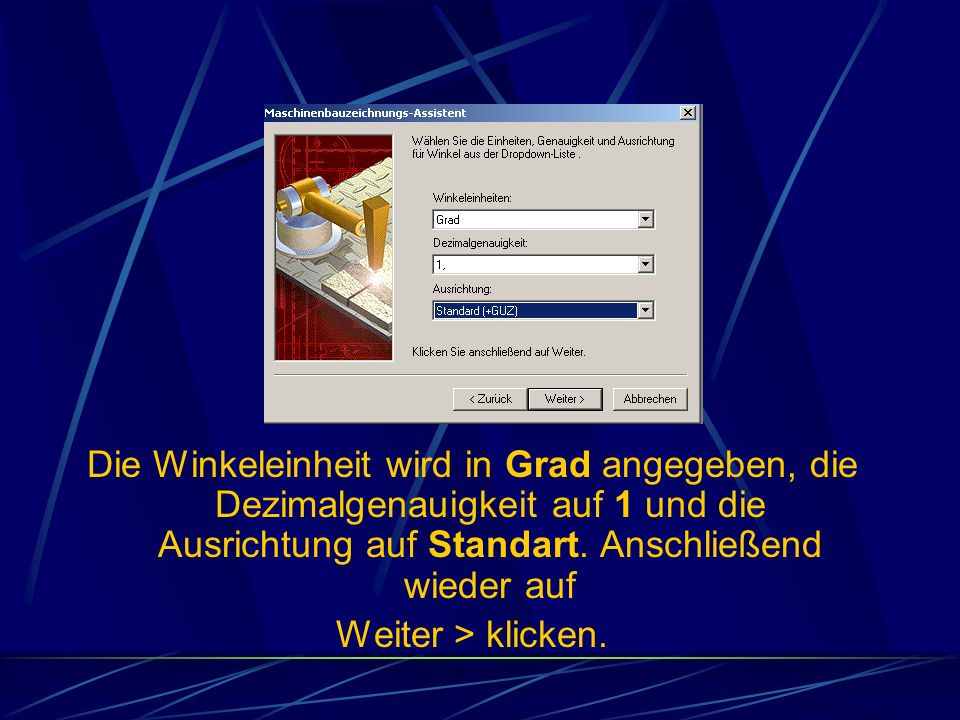

8 Die Winkeleinheit wird in Grad angegeben, die Dezimalgenauigkeit auf 1 und die Ausrichtung auf Standart. Anschließend wieder auf Weiter > klicken.

9 Keine Änderungen vornehmen und auf Weiter > klicken

10 Hier werden ebenfalls keine Änderungen vorgenommen, sondern wieder einfach nur auf Weiter > klicken

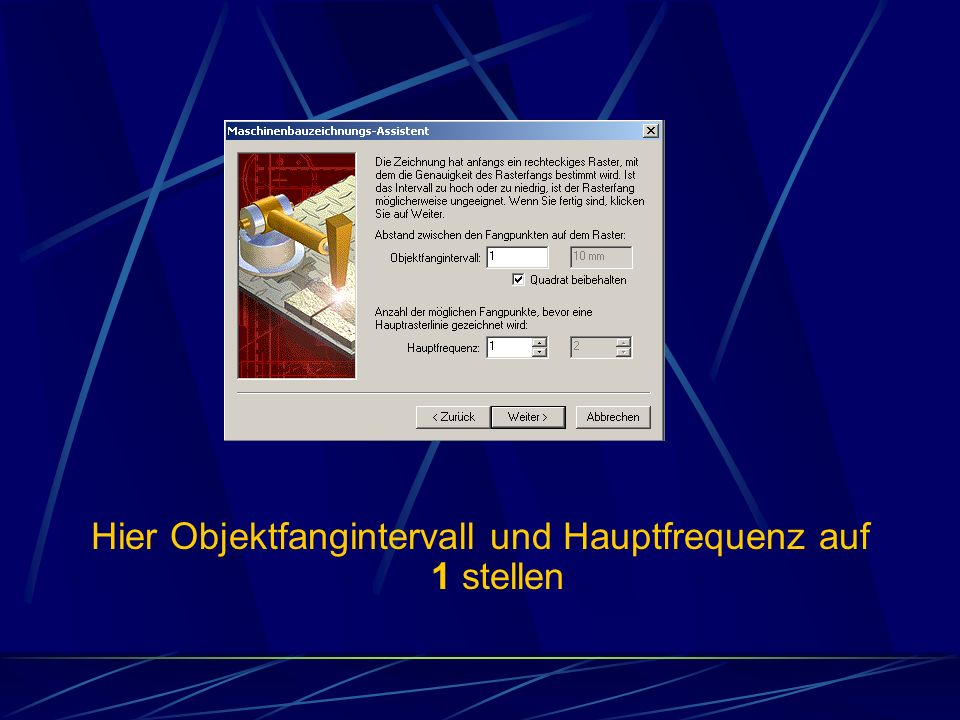

11 Hier Objektfangintervall und Hauptfrequenz auf 1 stellen

12 Die Symbolleisten Stutzen und Transformieren aktivieren. Und auf Fertig stellen klicken.

13 Gehen Sie auf das Feld Linienauswahl wie im Bild zu sehen und stellen Sie nun auf die Linie Kompakt um

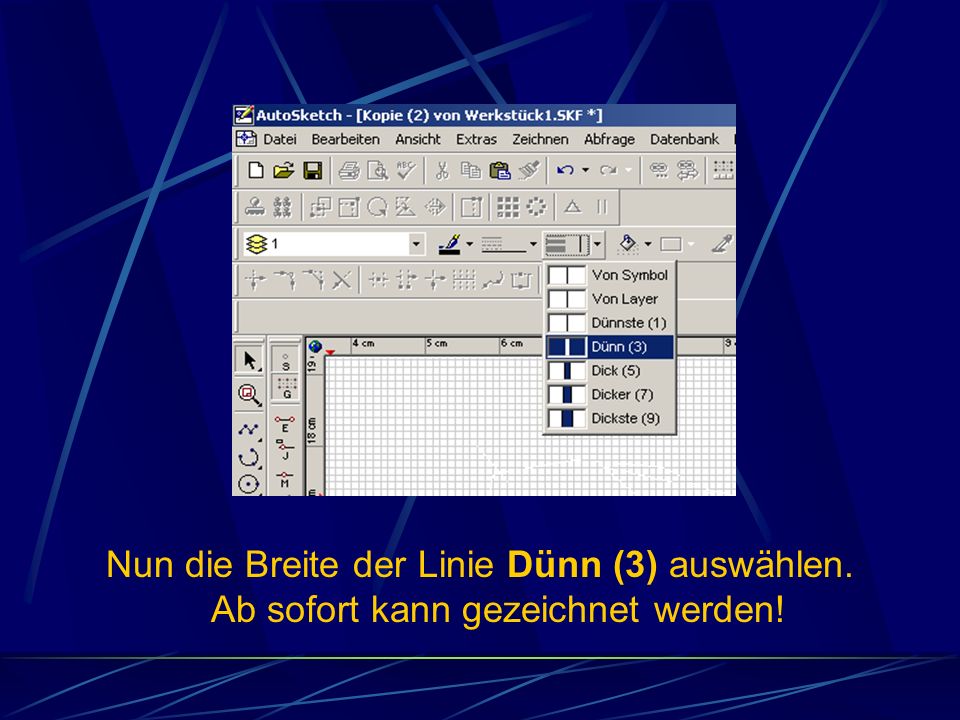

14 Nun die Breite der Linie Dünn (3) auswählen. Ab sofort kann gezeichnet werden!

15 Symbolleisteneinstellungen Nun aktiviert man die Symbole G&S (für den Fang-Rasterpunkt), und das Zickzack Symbol (für die Mehrfachlinien) durch klicken. Damit erzielt man, dass die Linien gerade und immer an den Linien der Kästchen und nicht dazwischen gezeichnet werden.

16 Das Ändern der Linienlänge Um die gewünschte Länge der Linie zu erzielen, zeichnet man zuerst eine beliebig lange Linie, markiert sie und trägt die gewünschte Länge in das Kästchen mit dem Linienmaß,dass hier 18mm beträgt.Dann passt sich die Linie automatisch den Vorgaben an.

17 Ein Zeichnungsbeispiel was mit AutoSketch erstellt werden kann. So nun wünsche wir euch Viel Spaß und Erfolg mit dem Programm AutoSketch
