By : Product Division GIGABYTE UNITED INC. 0 Dynamic Energy Saver X48/ P35 Motherboard GIGABYTE.

Ähnliche Präsentationen


Präsentation zum Thema: "By : Product Division GIGABYTE UNITED INC. 0 Dynamic Energy Saver X48/ P35 Motherboard GIGABYTE."—  Präsentation transkript:

1 By : Product Division GIGABYTE UNITED INC. 0 Dynamic Energy Saver X48/ P35 Motherboard GIGABYTE

2 By : Product Division GIGABYTE UNITED INC. 1 Inhalt Die Idee des Dynamic Energy Saver Das Design des Dynamic Energy Saver Das Sparpotential / die Vorteile von Dynamic Energy Saver

3 By : Product Division GIGABYTE UNITED INC Dynamic Energy Saver Motherboard

4 By : Product Division GIGABYTE UNITED INC. 3 3 Date:2014/1/11 GIGABYTE X48/ P35 Lösung Ultra-LANGLEBIG! Ultra-KÜHL! Ultra-ENERGIE-EFFIZIENT! GIGABYTE Ultra Durable 2 + Dynamic Energy Saver sind: + =

5 By : Product Division GIGABYTE UNITED INC. 4 Die Idee und das Design des Dynamic Energy Saver

6 By : Product Division GIGABYTE UNITED INC. 5 Stromversorgung auf dem Motherboard CPU Stromversorgungs-Diagramm Aufgrund von Scheinwiderständen der Komponenten, gibt es einen unvermeidlichen Energieverlust in der CPU Stromversorgung Ultra Durable 2 verwendet Bauteile mit nur geringem Widerstand um den Energieverlust zu minimieren. CPU Strom- versorgung GIGABYTE Dynamic Energy Saver (DES) ist DIE Neuerung zur Reduzierung von Energieverlust und Steigerung der Effizienz der CPU Stromversorgung

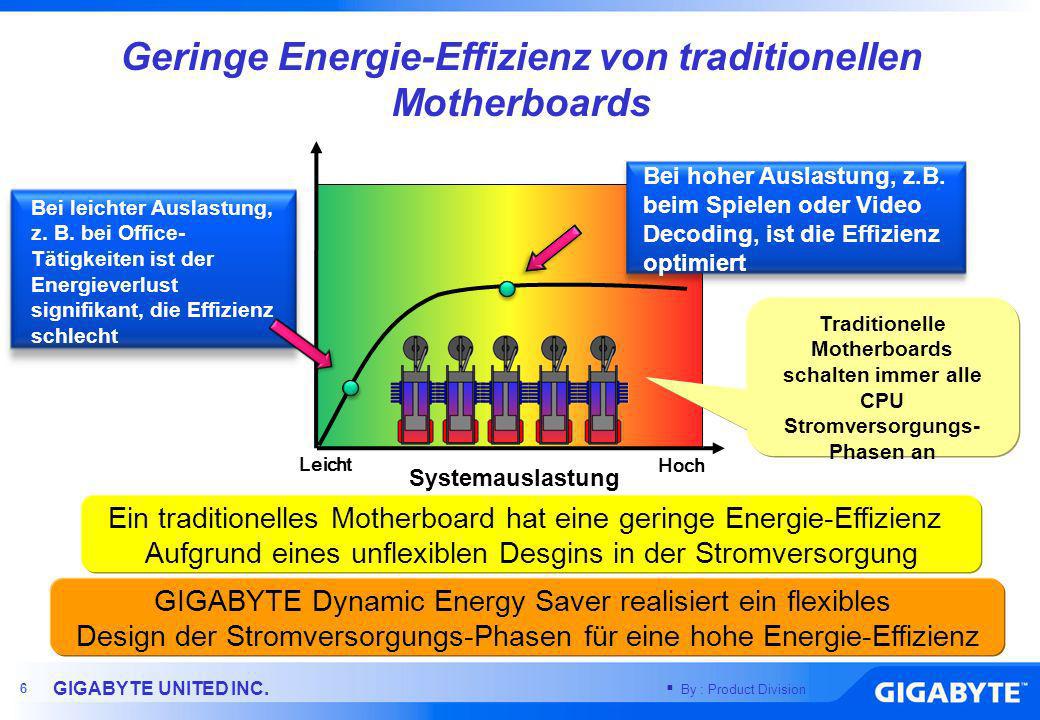

7 By : Product Division GIGABYTE UNITED INC. 6 6 Systemauslastung Leicht Hoch Bei leichter Auslastung, z. B. bei Office- Tätigkeiten ist der Energieverlust signifikant, die Effizienz schlecht Bei hoher Auslastung, z.B. beim Spielen oder Video Decoding, ist die Effizienz optimiert Ein traditionelles Motherboard hat eine geringe Energie-Effizienz Aufgrund eines unflexiblen Desgins in der Stromversorgung Geringe Energie-Effizienz von traditionellen Motherboards GIGABYTE Dynamic Energy Saver realisiert ein flexibles Design der Stromversorgungs-Phasen für eine hohe Energie-Effizienz Traditionelle Motherboards schalten immer alle CPU Stromversorgungs- Phasen an

8 By : Product Division GIGABYTE UNITED INC. 7 GIGABYTE Dynamic Energy Saver Motherboard Automatische An-/Abschaltung der CPU Stromversorgungs-Phasen, abhängig von der Systemauslastung. Zur Reduzierung des Stromverbrauchs und Steigerung der Effizienz Bei einem 12-Phasen Board wie dem X48- DQ6, werden 4, 6, 8, 10 oder 12 Phasen eingeschaltet sein. CPU Strom- versorgung DES wechselt die Stromversorgungs-Phasen dynamisch, zur Reduzierung von Energieverlust der CPU Stromversorgung und zur Verbesserung der Effizienz

9 By : Product Division GIGABYTE UNITED INC. 8 8 Systemauslastung Effizienz Alle Stromversorgungs- Phasen sind immer eingeschaltet Traditionelles MB Leicht Hoch Schlechte Effizienz bei leichter Auslastung Nur bis zu einer bestimmten Auslastung ist die Effizienz optimal Systemauslastung Effizienz Nur die notwendigen Stromversorgungs-Phasen, abhängig von der Systemauslastung werden eingeschaltet DES MB Leicht Hoch Immer hohe Effizienz Geringe Energie-Effizienz Hohe Energie-Effizienz GIGABYTE DES vs traditionelles Motherboard

10 By : Product Division GIGABYTE UNITED INC. 9 9 Date:2014/1/11 Software – Dynamische Energiespar-Anzeige 1-Klick-Aktivierung CPU Stromphasen-Überwachung Energiespar-Anzeige Einzigartiges Software-Design des DES CPU Spannung/ CPU Drosselung

11 By : Product Division GIGABYTE UNITED INC. 10 Date:2014/1/11 Stromspar-Modus Gesamt-Stromspar-Modus Einzigartiges Software Design des DES Gesamte eingesparte Energie des Systems wird angezeigt

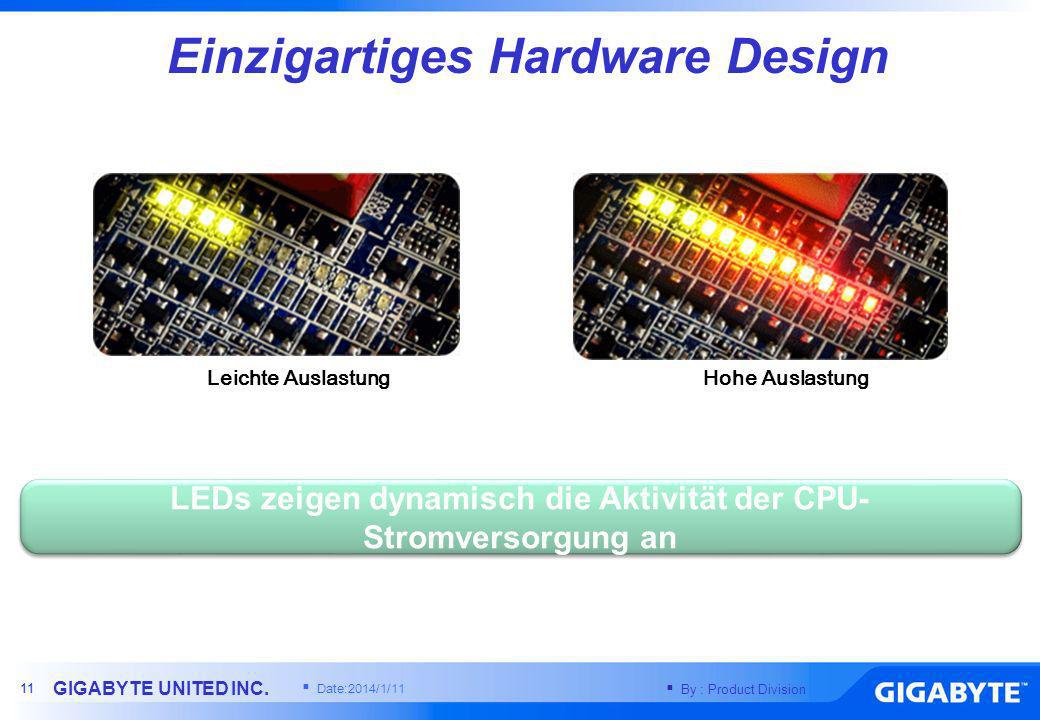

12 By : Product Division GIGABYTE UNITED INC. 11 Date:2014/1/11 Einzigartiges Hardware Design Hohe AuslastungLeichte Auslastung LEDs zeigen dynamisch die Aktivität der CPU- Stromversorgung an

13 By : Product Division GIGABYTE UNITED INC. 12 Date:2014/1/11 Leistungs-Benchmarks von DES Motherboards PC Mark053DMark 2006 GIGABYTE DES Motherboards bieten hohe Rechenleistung mit aktiviertem DES DES anDES aus CPU Speicher Grafik HDD Gesamt DES anDES aus Gesamt SM HDR / SM CPU

14 By : Product Division GIGABYTE UNITED INC. 13 Dynamic Energy Saver Demo-Video

15 By : Product Division GIGABYTE UNITED INC. 14 Die Vorteile von Dynamic Energy Saver Motherboards

16 By : Product Division GIGABYTE UNITED INC. 15 System- auslastung Energie-Effizienz Traditionelles Stromversorgungs- Design GIGABYTE DES GIGABYTE DES erreicht mehr als 20% Effizienz-Verbesserung GIGABYTE DES vs traditionelles Motherboard Hohe Effizienz geringer Stromverbrauch niedrige Temperatur längere Produkt- Lebensdauer 20% Verbesserung

17 By : Product Division GIGABYTE UNITED INC. 16 ( ) / = 70% Einsparung Spannung (V) Strom (A)Leistung (W) X48-DQ Kein DES GIGABYTE DES vs traditionelles Motherboard GIGABYTE DES Motherboards können 70% Energie einsparen

18 By : Product Division GIGABYTE UNITED INC. 17 Date:2014/1/11 Vorteile von Dynamic Energy Saver Kostenersparnis Umweltschutz

19 By : Product Division GIGABYTE UNITED INC. 18 Date:2014/1/11 Energie-Einsparung mit DES Motherboards 1 h Energie- Einsparung 1 Jahr Energie- Einsparung 1 Jahr Finanzielle Einsparung (1 PC) 1 Jahr Finanzielle Einsparung einer Firma (300 PCs) Die Einsparungen eines DES PC 12 Wh 35 kWh 7 Euro2.100 Euro Durschn. Energie-Einsparung eines DES PC = 12 Wh Jährliche Energie-Einsparung eines DES PC = 35 kWh (12 Wh*8 Stunden*365 Tagen) Finanzielle Einsparung eines DES PC/ Jahr = 35 kWh* 0.2 Euro= 7 Euro Finanzielle Einsparung einer Firma mit 300 PCs = 7 Euro * 300 = Euro

20 By : Product Division GIGABYTE UNITED INC. 19 X48T-DQ6X48-DQ6X48-DS5 EX38-DS4 EP35-DS4 EP35-DS3PEP35C-DS3R EP35-DS3R EP35-DS3 GIGABYTE Produktpalette der DES Lösungen
