1 Pfeil und Bogen als Sportgerät BOGENSPORT Eine ausrüstungstechnische Einführung in den Bogensport von Trainer DI Martin Ptacnik.

Ähnliche Präsentationen


Präsentation zum Thema: "1 Pfeil und Bogen als Sportgerät BOGENSPORT Eine ausrüstungstechnische Einführung in den Bogensport von Trainer DI Martin Ptacnik."—  Präsentation transkript:

1 1 Pfeil und Bogen als Sportgerät BOGENSPORT Eine ausrüstungstechnische Einführung in den Bogensport von Trainer DI Martin Ptacnik

2 2 Pfeil und Bogen als Sportgerät Geschichtlicher Rückblick Klassifikationen Aufbau der Sportgeräte Materialien Innovationen und Entwicklungsaussichten sowie Zukunftstendenzen Themen:

3 3 Geschichtlicher Rückblick Pfeil und Bogen – Einst und heute

4 4 Geschichtlicher Rückblick Beginnzeitpunkt und Kultur unklar Einsatz ab der jüngeren Altsteinzeit (30.000– v. Chr.) Vermutungen gehen aber von ab ca v. Chr. aus. Entwicklung: Steine- und Wurfkeulen werfen Speer Schleuder mit Schlinge Speerschleuder (bis 300m) Bogen Funde: Geschoßspitzen (Horn, Feuerstein) aus – v. Chr. Erster erhaltener Pfeilfund stammt aus ca v. Chr. Älteste komplette Bogenfunde aus ca – 3200 v. Chr. Frühe Geschichte von Pfeil & Bogen Steinzeit und davor

5 5 Steinzeit: Stabbogen aus Stangenbäume: Eibe, Ulme Eisenzeit: Neue Verarbeitungsmethoden und Werkzeuge, aufspalten der Bäume führt zum Flachbogen Ägyptische Periode: Bögen mit Compositbauweise aus Holz mit Horn und Tiersehen, verleimt mit Tierleimen. Langbögen aus Akazie, Winkelbögen Asiatischer Raum: Compositbogen als Reiterwaffe Ab ca v. Chr. Parallele Entwicklungen in: Mesopotamien, Anatolien und nordasiatischen Steppen Geschichtlicher Rückblick

6 6 Ca. 400 v. Chr.: Erfindung der Armbrust Zu Anfangs unhandlich und schwer zu spannen. Gewinnt an Bedeutung durch die Entwicklung von Panzerungen Entwicklung des Bogens: Westasiatischer Winkelbogen ohne Verstärkungen Kleiner Bogen der Skythen mit starkem Recurve - Bronzepfeilsitzen - mediteraner Dreifingerabschuss Hunnen und Awaren: Panzerbrechende Bögen - mit Verstärkungen an Griffstück und Wurfarmen - Daumenabschuss mit Daumenring Verbesserungen des Bogens durch die Völker der: - Magyaren - Mongolen - Seldschuken - Osmanen Geschichtlicher Rückblick

7 7 Völker, bei denen der Bogen als wichtige Kriegswaffe galt: Assyrer (17. Jhdt v. Chr.) Hyksos ( v. Chr.) Parther ( v. Chr.) 53 v. Chr. vernichten partische Reiter römische Soldaten Geschichtlicher Rückblick Parther- Schuss Schüsse beim heranreiten und abdrehen

8 8 Skythen (7.Jhdt. v. Chr n. Chr.) Meder ( v. Chr.) Perser (ca.550 bis 330 v. Chr. und 224 bis 651 n. Chr.) Sassaniden (224 bis 651) Geschichtlicher Rückblick Skythen - Bogen

9 9 Hunnen (200 v. Chr ) Awaren ( ) Gepiden ( ) Geschichtlicher Rückblick

10 10 Magyaren, die heutigen Ungarn ( ) Mongolen (1162 – 1267) Geschichtlicher Rückblick

11 11 Osmanen, die heutigen Türken (Herrschergeschlecht: 1299 – 1923) Sarazenen (7. Jhdt. – 9. Jhdt.) Geschichtlicher Rückblick

12 12 Der Bogen im mittelalterlichen Europa - Langbogen von nordischen Völkern nach Britannien gebracht Größte Schlachten des hundertjährigen Krieges ( ): Die größte Pfeil & Bogen- Industrie entstand Langbogen als reine Distanzwaffe für einige hundert Meter Schlachten mit Pfeilregen bis Pfeilen pro Minute (ein Schütze hat bis zu 10 Pfeile und mehr pro Minute geschossen, Bögen mit 80 bis 130 lbs. Zugkraft) Schlacht bei Maupertuis (nahe Poitiers) : Engländer schlugen Franzosen Henry VIII führte das Bogenschießen als Sport ein erster organisierter Wettkampf mit Teilnehmern Der Bogen als Kriegswaffe wich seit dem 14.Jhdt schnell zugunsten der Feuerwaffen Geschichtlicher Rückblick

13 13 Der Compound Bogen Für die Bogenjagd entwickelt 1961: HOYT mit erster Stabilisierung 1967, nach 6 jähriger Entwicklung, hat Hollis Wilbur Allen (USA) den ersten Compoundbogen mit Umlenkrollen der Öffentlichkeit vorgestellt: - ein Tom Jennings Bogen mit 65 lbs nach Verbesserungen, erstes Patent diverse Experimentalbögen Seit 1985 gibt es kaum Neuerungen. - Design im Vordergrund! Seit 2006 parallele Wurfarmenden Geschichtlicher Rückblick

14 14 Die FITA (Fédération Internationale de Tir à l'Arc) - Gründung 1931 in Polen, Sitz in Lausanne/Schweiz - erstellt ein einheitliches Regelwerk - Austragung von Welt- & regionaler Meisterschaften - führt Rekorde - betreut olympische Spiele Olympic Archery - Einführung bei olympischen Spielen 1900 in Paris - zwischen 1920 und 1972 wegen mangels an Interesse aus dem Programm genommen - neue publikums- und werbewirksame Finalformen mit 64 Damen bzw. Herren sowie Mannschaftsbewerbe Geschichtlicher Rückblick

15 15 Klassifikationen Welche Bogenarten (Klassen) gibt es?

16 16 1. Traditionelle Bögen 2. Recurve Bogen (olympischer Bogen) 3. Compound Bogen 4. Neue Konzepte der Zukunft Bogenklassen

17 17 Langbögen - englischer Langbogen - Flachbogen Reiterbögen Jagdrecurve Yumi (japanischer Langbogen) 1. Traditionelle Bögen Bogenklassen

18 18 Langbögen: 1) Englischer Langbogen Kennzeichen: -D-Profil -aus einem Holzstammstück (traditionell aus Eibenholz) 2) Flachbogen Kennzeichen: -breiter, flacher Wurfarmquerschnitt -mit oder ohne Schussfenster -aus einem Holzstammstück (z.B. Hickory, Ossage-Orange, Robinie, Ulme) oder Compositbauweise aus mehreren Materialien Traditionelle Werkstoffe: verschiedene Hölzer, Horn, Sehnen, Leder, Tierleime Zeitgemäße Werkstoffe: : Kohle- oder Glasfaserverstärkte Kunststoffe 1. Traditionelle Bögen Bogenklassen 1) 2) Eibe 1)TIP

19 19 Reiterbögen Kennzeichen: -kurzer Bogen mit Reflex- oder Deflex-Form -Recurve-Wurfarme -kein Schussfenster -Compositbauweise aus mehreren Materialien Traditionell: verschiedene Hölzer, Horn, Sehnen, Leder, Tierleime Zeitgemäß: Kohle- oder Glasfaserverstärkte Kunststoffe 1. Traditionelle Bögen Bogenklassen Hunnen- Bogen

20 20 Jagdrecurve Kennzeichen: -mittellanger Deflex-Bogen -Recurve-Wurfarme (auch als Take Down) -Schussfenster -Compositbauweise aus mehreren Materialien Traditionelle Werkstoffe: verschiedene Hölzer, Horn, Sehnen, Leder, Tierleime Zeitgemäße Werkstoffe: : Kohle- oder Glasfaserverstärkte Kunststoffe 1. Traditionelle Bögen Bogenklassen

21 21 Yumi (japanischer Langbogen) Yabusame Kennzeichen: -extrem langer Bogen ( cm) -Wurfarme mit leichtem Recurve -kein Schussfenster -exzentrischer Griff -Daumenabschuss 1. Traditionelle Bögen Bogenklassen

22 22 Yabusame Das japanische Bogenschießen vom Pferd (Kisha) (Länge: 3:51) 1. Traditionelle Bögen Bogenklassen

23 23 2. Recurve Bogen (olympischer Bogen) Bogenklassen Kennzeichen: -Lange Recurve-Wurfarme (20.5, 21.5, 22.5) -Mittelstück kurz bis lang (23, 25, 27) -Griffschale (Holz, Kunststoffe) -Pfeilauflage und Klicker -Visier - Front- / Seiten-Stabilisatoren -Abschuss mit 3 Finger (Mediteraner Griff) und Tab bzw Tap

24 24 3. Compound Bogen Bogenklassen Kennzeichen: -Wurfarm kurz -Mittelstück lang bis sehr lang -Flaschenzugsystem mit Sehne, Kabel u. Excenterumlenkrollen -Abschuss mittels Release Aid -Pfeilauflage eventuell mit Overdraw -Stabilisatoren mit Schwingungsdämpfungssystemen -Visiersystem -Griffschale

25 25 4. Neue Konzepte der Zukunft Bogenklassen Möglicherweise in baldiger Zukunft: Der Larquer

26 26 Pfeil und Bogen als Sportgerät 5 Minuten Pause

27 27 Aufbau der Sportgeräte

28 28 Aufbau der Sportgeräte Aufbau eines Recurve- Bogens (olympisch):Aufbau eines Compound- Bogens:

29 29 Aufbau der Sportgeräte Wurfarme: Flexibler Bogenteil, der als mechanischer Energiespeicher dient. Recurvewurfarm: Im Abschuss wird die Sehne zusätzlich durch anliegen am Wurfarm verkürzt und der Pfeil erfährt eine höhere Beschleunigung als ohne Recurve. Wurfarme: Flexibler Bogenteil, der als mechanischer Energiespeicher dient. Recurvewurfarm: Im Abschuss wird die Sehne zusätzlich durch anliegen am Wurfarm verkürzt und der Pfeil erfährt eine höhere Beschleunigung als ohne Recurve.

30 30 Aufbau der Sportgeräte Wurfarme: Compound- Wurfarm (Split-System) Recurve- Wurfarmpaar

31 31 Aufbau der Sportgeräte Wurfarme: Video: Produktion, Funktion, Aufbau von Compoundwurfarmen in Spitlimbtechnologie (Länge: 1:23)

32 32 Mittelstück bzw. Mittelteil: Starrer Bogenteil zwischen den Wurfarmen Es dient zur Befestigung aller benötigten Teile wie: Wurfarme Pfeilauflage Visier Stabilisatoren Griffschale Klicker (nur olympischer Bogen) Bogenschlinge Mittelstück bzw. Mittelteil: Starrer Bogenteil zwischen den Wurfarmen Es dient zur Befestigung aller benötigten Teile wie: Wurfarme Pfeilauflage Visier Stabilisatoren Griffschale Klicker (nur olympischer Bogen) Bogenschlinge Aufbau der Sportgeräte

33 33 Aufbau der Sportgeräte Mittelstück: Video: Centershot- Mittelstück (Compoundbögen) (Länge: 0:24) Video: Mittelstücktechnologie von Compoundbögen (Länge: 1:14)

34 34 Bogensehne: Schnur, die an beiden Wurfarmenden (Tip) mit ihren Sehnenaugen (Sehnenöhrchen) eingehängt ist. Die Bogensehne wandelt die potentielle Energie der Wurfarme in die kinetische Energie des Pfeils um. Der Nockpunktfixator hindert den Pfeil beim Ausziehen des Bogens am nach oben rutschen. Bogensehne: Schnur, die an beiden Wurfarmenden (Tip) mit ihren Sehnenaugen (Sehnenöhrchen) eingehängt ist. Die Bogensehne wandelt die potentielle Energie der Wurfarme in die kinetische Energie des Pfeils um. Der Nockpunktfixator hindert den Pfeil beim Ausziehen des Bogens am nach oben rutschen. Aufbau der Sportgeräte

35 35 Aufbau der Sportgeräte Bogensehne: Video: Sehnentechnologie und Gummidämpfer für Compoundbögen (Länge: 1:01)

36 36 Pfeilauflage Vorrichtung die den Pfeil während des Abschusses stützt. Für Compound und Recurve Bögen verschieden Pfeilauflage Vorrichtung die den Pfeil während des Abschusses stützt. Für Compound und Recurve Bögen verschieden Aufbau der Sportgeräte Für Compoundbogen mit Releaseabschuss: Für Recurvebogen mit Fingerabschuss: Compound- auflagen: Recurve- auflagen: Recurve- Magnetauflage

37 Button, verschiedene Modelle 37 Button Vorrichtung die den Pfeil während des Abschusses gegen das Schussfenster stützt. Nur für Recurve Bögen. Button Vorrichtung die den Pfeil während des Abschusses gegen das Schussfenster stützt. Nur für Recurve Bögen. Aufbau der Sportgeräte Nur für Recurvebogen mit Fingerabschuss Diverse Einstellmöglichkeiten wie: Feinjustierungsmöglichkeiten Härteverstellung Manche Pfeilauflagen übernehmen die Funktion des Button Nur für Recurvebogen mit Fingerabschuss Diverse Einstellmöglichkeiten wie: Feinjustierungsmöglichkeiten Härteverstellung Manche Pfeilauflagen übernehmen die Funktion des Button Button montiert

38 38 Visier – Scope – Peep Sight Vorrichtungssystem, dass das exakte zielen ermöglicht Visier – Scope – Peep Sight Vorrichtungssystem, dass das exakte zielen ermöglicht Aufbau der Sportgeräte Scheibenvisiere Stachelvisier mit Leuchtpins (Jagdvisier) Scope Peep Sight

39 39 Stabilisierungssysteme Vorrichtungssysteme zur Verbesserung eines ruhigen Abschusses Stabilisierungssysteme Vorrichtungssysteme zur Verbesserung eines ruhigen Abschusses Aufbau der Sportgeräte Spinne Stabilisatoren ohne ( ) und mit ( ) integriertem Öl-Dämpfungssystem Stabilisatoren- Systemanordungen an Recurve Bögen

40 Aufbau der Sportgeräte Dämpfungssysteme Vorrichtungssysteme zur Verbesserung eines ruhigen Abschusses und zur Restenergieabsorbtion (Gelenkschonung) Dämpfungssysteme Vorrichtungssysteme zur Verbesserung eines ruhigen Abschusses und zur Restenergieabsorbtion (Gelenkschonung) Gummidämpfer für Stabilisatoren Video: Gummidämpfer für Compoundwurfarme (Länge: 0:49) Video: Gummidämpfer für Compoundmittelstücke (Länge: 0:34) 40

41 41 Griffschalen Aufbau der Sportgeräte von flach bis steil, sowie breit bis schmal, erlauben ein momentloses Stützverhalten der Hand auf den Bogen. (individuelle Abstimmung)

42 42 Aufbau der Sportgeräte Griffschalen Video: Griffschalen für Compoundbögen (Länge: 0:42)

43 43 Klicker Aufbau der Sportgeräte Der Klicker dient als konstante, aber individuell einstellbare, Auszugsbegrenzung. Er ermöglicht dadurch jeden Abschuss mit dem gleichen Zuggewicht durchzuführen. Damit erzielt man kleinere hoch-tief- Treffer- Streuungen als ohne Klicker. Der Klicker dient als konstante, aber individuell einstellbare, Auszugsbegrenzung. Er ermöglicht dadurch jeden Abschuss mit dem gleichen Zuggewicht durchzuführen. Damit erzielt man kleinere hoch-tief- Treffer- Streuungen als ohne Klicker.

44 44 Excenterrollen (nur Compound Bogen) Systeme: (1) Runde Räder (2) Ovale Räder Excenterrollen (nur Compound Bogen) Systeme: (1) Runde Räder (2) Ovale Räder Aufbau der Sportgeräte (3) Mono- Cam Ein rundes und ein ovales Weel Synchronität bei runden weels

45 45 Aufbau der Sportgeräte Excenterrollen (nur Compound Bogen) Video: Excenterrollen für Compoundwurfarme (Länge: 1:13) Video: Excenterrollen für Compoundwurfarme (Länge: 1:13)

46 Release-Aid (nur beim Compound Bogen) Arten: (1) a) Standard- oder b) Zangen- Release (2) Cascade- Release (3) Backtension- Release Release-Aid (nur beim Compound Bogen) Arten: (1) a) Standard- oder b) Zangen- Release (2) Cascade- Release (3) Backtension- Release 46 Aufbau der Sportgeräte (3) (1.b) (2) (1.a)

47 47 Tap bzw. Tab: Er Dient zum Schutz der Finger beim Zug der Sehne. Daumenring Eine heute im westlichen Raum kaum mehr verwendete Möglichkeit die Sehne zu ziehen. Tap bzw. Tab: Er Dient zum Schutz der Finger beim Zug der Sehne. Daumenring Eine heute im westlichen Raum kaum mehr verwendete Möglichkeit die Sehne zu ziehen. Aufbau der Sportgeräte

48 48 Armschutz Dient zum Schutz des Unterarms gegen das Anschlagen mit der Bogensehne. Armschutz Dient zum Schutz des Unterarms gegen das Anschlagen mit der Bogensehne. Aufbau der Sportgeräte Brustschutz (Streifschutz) Dient zum Schutz der Brust gegen Anschlagen mit der Bogensehne oder Einfangen von Kleidung beim Abschuss. Brustschutz (Streifschutz) Dient zum Schutz der Brust gegen Anschlagen mit der Bogensehne oder Einfangen von Kleidung beim Abschuss.

49 49 Pfeile: Aufbau: Schaft Spitze Federn Nocke Pfeile: Aufbau: Schaft Spitze Federn Nocke Aufbau der Sportgeräte

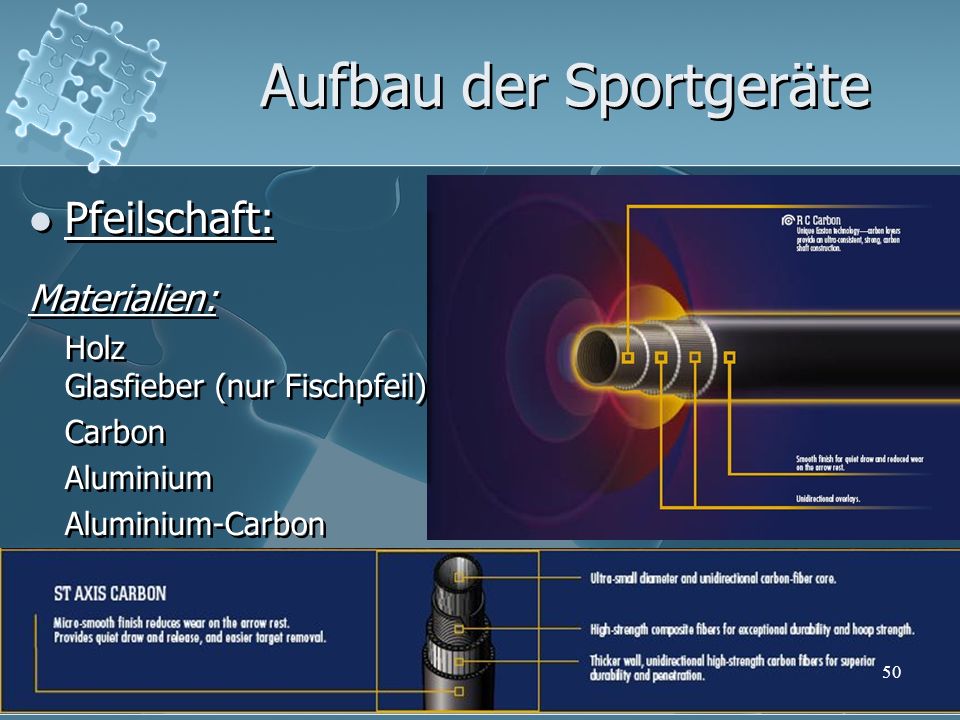

50 Pfeilschaft: Materialien: Holz Glasfieber (nur Fischpfeil) Carbon Aluminium Aluminium-Carbon Pfeilschaft: Materialien: Holz Glasfieber (nur Fischpfeil) Carbon Aluminium Aluminium-Carbon Aufbau der Sportgeräte 50

51 51 Pfeilspitzen: Systeme: 1) Klebespitzen: Heulspitze: 2) Schraubspitzen mit Insert: Scheibenspitzen:Jagdspitzen: 3) Planz: Schutzspitze gegen Beschädigungen oder Verletzungen Pfeilspitzen: Systeme: 1) Klebespitzen: Heulspitze: 2) Schraubspitzen mit Insert: Scheibenspitzen:Jagdspitzen: 3) Planz: Schutzspitze gegen Beschädigungen oder Verletzungen Aufbau der Sportgeräte TopHat- Spitze

52 Pfeilfedern: Arten: Naturfedern: Kunststoff Vanes: Spin Wings: Flu-Flu:Federnformen: Pfeilfedern: Arten: Naturfedern: Kunststoff Vanes: Spin Wings: Flu-Flu:Federnformen: 52 Aufbau der Sportgeräte

53 53 Pfeilnocken: Systeme: 1) Selfnock: 4) Sonderformen: Kugelnocke 2) Klebenocken: werden auf den kegeligen oder zugespitzten Schaft geklebt 3) Stecknocken mit Insert Das Insert wird in den Pfeilschaft geklebt Pfeilnocken: Systeme: 1) Selfnock: 4) Sonderformen: Kugelnocke 2) Klebenocken: werden auf den kegeligen oder zugespitzten Schaft geklebt 3) Stecknocken mit Insert Das Insert wird in den Pfeilschaft geklebt Aufbau der Sportgeräte

54 54 Pfeil und Bogen als Sportgerät 5 Minuten Pause

55 55 Materialien im Bogensport Von Holz bis Karbonfaserverbundwerkstoffen

56 56 Materialien im Bogensport Holz Aluminium-Legierungen Stähle, Buntmetalle (Messing) Kunststoffe Glasfaserverbundwerkstoffe Kohlefaserverbundwerkstoffe Traditionelle Materialien

57 57 Materialien im Bogensport Hölzer Bogenhölzer für Wurfarme, Mittelstück oder ganzem Bogen: Bambus Nadelbäume: Eibe, Wacholder Laubbäume: Ahorn,Bergulme, Esche, Feldulme, Haselnuss, Hickory, Osage Orange, Pflaume, Robinie, Vogelbeere,Walnuss, Weißdorn Pfeilhölzer: (1)Bambus (2)Birke (3)Esche (4)Fichte (5)Kiefer (6)Lärche (7)Northern Pine (8)Ramin (9)Tough Timber (10)Zeder (4) (5) (10)

58 58 Materialien im Bogensport Aluminium-Legierungen Bogen: (1)Mittelstück (Druckguss oder gefräst) (2)Compound-Umlenkrollen Pfeile: (1)ACC (Aluminium-Carbon-Composit) (2)ACE (Aluminium-Carbon-Extreme) (3)Insert für Spitze und / oder Nocke Zubehör: Durch die Einsparung von unnötigem Gewicht wird diese Leichtbauweise möglichst häufig eingesetzt.

59 59 Materialien im Bogensport Stähle, Buntmetalle (Messing) Bogen: (1)Befestigungselemente (Stahl oder Messing) (2)Stahl-Kabel oder -Umlenkrollen für den Compoundbogen (veraltet) (3)Stabilisierungsgewichte (Stahl oder Messing) Pfeile: (1)Pfeilspitzen (Stahl oder Messing) Magnesium- Legierung Bogen: (1)Mittelstücke

60 60 Materialien im Bogensport Kunststoffe Bogen: (1)Wurfarme (2)Compound-Umlenkrollen (geringe Qualität) (3)Griffschalen Pfeile: (1)Nocken Zubehör: Die verwendeten Kunststoffe erstrecken sich von Thermoplasten (z.B. Polypropylen, Polyuretal, Polyethylen) über Duroplaste (z.B. Resopal, Pertinax) bis hin zu Kunststoffschäume oder Gummi.

61 61 Materialien im Bogensport Glasfaserverbundwerkstoffe Bogen: (1)Wurfarme (Laminate) Kohlefaserverbundwerkstoffe Bogen: (1)Wurfarme (Laminate) (2)Mittelstücke oder Mittelstückteile Pfeile: (1)Pfeilschaft aus verwobenem Karbonfasern (teurer) (2)Pfeilschaft aus parallelen Karbonfasern (billiger) (3)ACC (Aluminium-Carbon-Composit) (4)ACE (Aluminium-Carbon-Extreme)

62 62 Materialien im Bogensport Traditionelle Materialien (1)Tierisch: Leder, Horn, Sehnen, Tierleim, Haar (2)Pflanzlich: Holz, Bambus, Rattan, Hanf, Harz (3)Mineralisch: Feuerstein, Schiefergestein

63 63 Materialien im Bogensport Bogensehnen Im Neolithikum meist aus: Lein- oder Nesselfasern, Hanf, Flachs, später Seide (nur im Osten üblich) Baumwolle Rosshaar (unbewiesen) Ramie (Osmanische Bogensehnen) Tiersehnen Pflanzenfasern dehnen sich bei Nässe (erschwerter Einsatz) Moderne Bogensehnen Faserstränge aus mehrfach gewickelten Dacron (elastisch), Kevlar (selten), Fast Flight (nahezu unelastisch) oder Mischgeweben Dakron Sehne

64 64 Innovationen und Entwicklungsaussichten sowie Zukunftstendenzen Designkonzept von Niels Kirchhoff: der Larquer Verbundwerkstoffe im Vormarsch Neues und geschichtliche Remakes

65 65 Innovationen und Entwicklungsaussichten Spiralfedern- Rückholmechanismus der Bogensehne Kein nach vorne springen des Bogens beim Schuss. Center Shot Technologie Die bedingten Ungenauigkeiten wie bei herkömmlichen Bögen, treten bei Larquer nicht auf. Baukastenähnlicher Aufbau Larquer kann als Komplettbogen zusammengestellt werden. Dabei lassen sich Auszugsfedern, Visierelemente und Pfeilauflagen individuell kombinieren. Klappkonzept Extrem leicht und klappbar, lässt sich der Larquer problemlos transportieren. Designkonzept von Niels Kirchhoff: der Larquer

66 66 Innovationen und Entwicklungsaussichten Verbundwerkstoffe im Vormarsch Glas und Kohlefaserumwickelte Mittelstücke: Leichtes und steifes, daher verwindungsfreies Mittelteil bestehend aus einem Carbon- und glasfaserumwickelten Rahmen aus Aluminium. (Preise bis !) Kohlefaserteile ergänzen Alu- Mittelstücke: Die Kombination aus gefrästen Aluminium und Teilen aus Kohlefaserverbundwerkstoff machen Mittelstücke leichter. Carbonfaser ersetzt Aluminium Mittelteile fast vollständig aus Kohlefaser Wurfarm aus Keramik und/oder Kevelar- & 45°-Carbon- Laminat

67 Innovationen von Win & Win: Mittelstück und Wurfarmtechnologie 67 Innovationen und Entwicklungsaussichten Verbundwerkstoffe im Vormarsch Video: Mittelstücke und Wurfarmtechnologie (Länge: 9:12)

68 68 Innovationen und Entwicklungsaussichten Verbundwerkstoffe im Vormarsch Innovationen von Fiberbow: Mittelstück 5.99 Nur aus Karbonfaserverbundwerkstoff Garantiert leichter als 600g Gewichtsreduktion um mindestens 50%! Derzeit nur für Recurve Bögen Kosten: ca

69 69 Innovationen und Entwicklungsaussichten Produktionseinblicke in die Firma 1.) Design Check 2.) 3D-Kräfte-Animation 3.) Karbonfasern 4.) Faserplatte5.) Schnittansicht 6.) Zuschneiden und Faserkontrolle 7.) Positionskontrolle 8.) Autoclave room 9.) Lackiermaschine 10.) Dimensionskontrolle 11.) Statische Belastungstests 12.) Ausfräsungskontrolle 13.) Maßkontrollen Verbundwerkstoffe im Vormarsch

70 70 Innovationen und Entwicklungsaussichten Neue Innovationen aus diversen Bereichen: Geschichtlich authentische Nachbauten: Die Besinnung zu alter Tradition hat im Bogenbau dazu geführt, dass die Bogenklasse Historical Bow eingeführt wurde, die den Boom der traditionell orientierten Schützen gerecht wird. Neues und geschichtliche Remakes

71 71 Pfeil und Bogen als Sportgerät Homepage: Download: Unterricht: Schießkeller der Bogensportakademie Urban Loritz–Platz, A-1070 Wien Danke für Ihr Interesse! Weitere Informationen und Kontakt:
