1 Pfeil und Bogen als Sportgerät von Trainer Martin Ptacnik BOGENSPORT.

Ähnliche Präsentationen


Präsentation zum Thema: "1 Pfeil und Bogen als Sportgerät von Trainer Martin Ptacnik BOGENSPORT."—  Präsentation transkript:

1 1 Pfeil und Bogen als Sportgerät von Trainer Martin Ptacnik BOGENSPORT

2 2 Pfeil und Bogen als Sportgerät Geschichtlicher Rückblick Klassifikationen Aufbau der Sportgeräte Materialien Innovationen und Entwicklungsaussichten sowie Zukunftstendenzen Themen:

3 3 Geschichtlicher Rückblick Pfeil und Bogen – Einst und heute

4 4 Geschichtlicher Rückblick Beginnzeitpunkt und Kultur unklar Vermutungen über ersten Einsatz ab ca v. Chr. Entwicklung: Steine- und Wurfkeulen werfen Speer Schleuder mit Schlinge Speerschleuder (bis 300m) Bogen Funde: Geschoßspitzen (Horn, Feuerstein) aus – v. Chr. Erster erhaltener Pfeilfund stammt aus ca v. Chr. Älteste komplette Bogenfunde aus ca – 3200 v. Chr. Frühe Geschichte von Pfeil & Bogen Steinzeit und davor

5 5 Steinzeit: Stabbogen aus Stangenbäume: Eibe Ulme Eisenzeit: Neue Verarbeitungsmethoden und Werkzeuge, aufspalten der Bäume Ägyptische Periode: Bögen mit Compositbauweise aus Holz mit Horn und Tiersehen, verleimt mit Tierleimen. Langbögen aus Akazie, Winkelbögen Asiatischer Raum: Compositbogen als Reiterwaffe Ab ca v. Chr. Parallele Entwicklungen in: Mesopotamien, Anatolien und nordasiatischen Steppen Geschichtlicher Rückblick

6 6 Ca. 400 v. Chr.: Erfindung der Armbrust Zu Anfangs unhandlich und schwer zu spannen. Gewinn an Bedeutung mit der Entwicklung der Panzerungen Entwicklung des Bogens: Westasiatischer Winkelbogen ohne Verstärkungen Kleiner Bogen der Skythen mir starkem Recurve - Bronzepfeilsitzen - mediteraner Dreifingerabschuss Hunnen und Awaren: Panzerbrechende Bögen - mit Verstärkungen an Griffstück und Wurfarmen - Daumenabschuss mit Daumenring Verbesserungen des Bogens durch die Völker der: - Magyaren - Mongolen - Seldschuken - Osmanen Geschichtlicher Rückblick

7 7 Völker denen der Bogen als wichtige Kriegswaffe galt: Assyrer (17. Jhdt v. Chr.) Hyksos ( v. Chr.) Parther ( v. Chr.) 53 v. Chr. vernichten 9000 partische Reiter römische Soldaten Geschichtlicher Rückblick Parther- Schuss Schüsse beim heranreiten und abdrehen

8 8 Skythen (7.Jhdt. v. Chr n. Chr.) Meder ( v. Chr.) Perser (ca.550 bis 330 v. Chr. und 224 bis 651 n. Chr.) Sassaniden (224 bis 651) Geschichtlicher Rückblick Skythen - Bogen

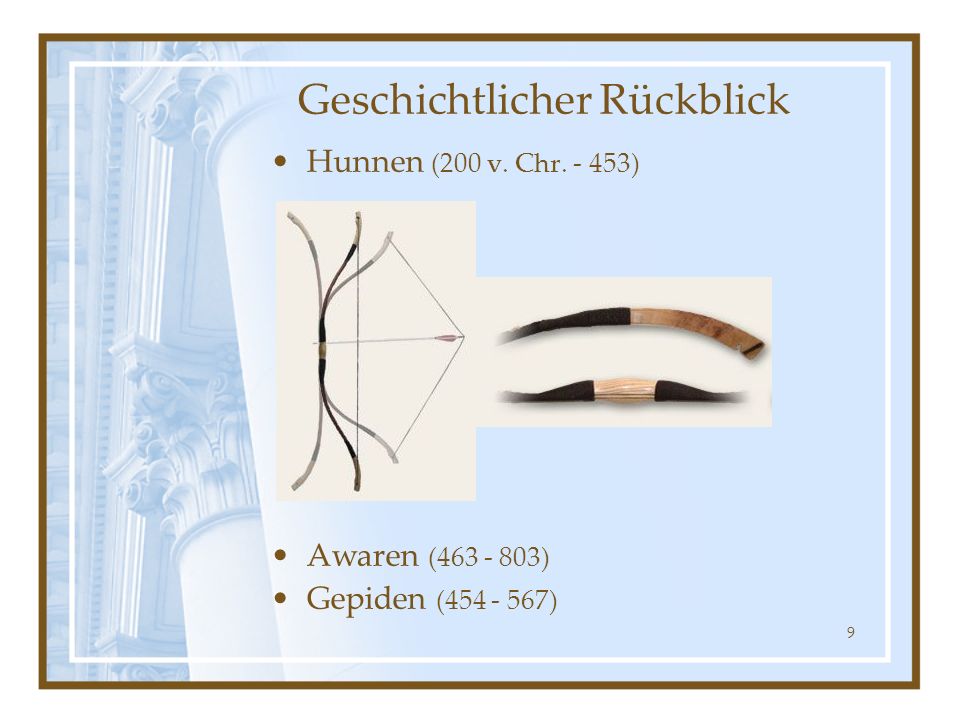

9 9 Hunnen (200 v. Chr ) Awaren ( ) Gepiden ( ) Geschichtlicher Rückblick

10 10 Magyaren, die heutigen Ungarn ( ) Mongolen ( ) Geschichtlicher Rückblick

11 11 Osmanen, die heutigen Türken (Herrschergeschlecht: ) Sarazenen (7. Jhdt. – 9. Jhdt.) Geschichtlicher Rückblick

12 12 Der Bogen im mittelalterlichen Europa - Langbogen von nordischen Völkern nach Britannien gebracht In den größten Schlachten des hundertjährigen Krieges: Die größte Pfeil & Bogen- Industrie entstand Reine Distanzwaffe für einige hundert Meter Schlachten mit Pfeilregen von Pfeilen pro Minute (ein Schütze hat bis zu 10 Pfeile pro Minute geschossen) Schlacht von Poitiers: Engländer schlugen Franzosen Henry VIII führte das Bogenschießen als Sport ein erster organisierter Wettkampf mit 3000 Teilnehmern Der Bogen als Kriegswaffe wich dennoch schnell zugunsten der Feuerwaffen (seit 14.Jhdt) Geschichtlicher Rückblick

13 13 Der Compound Bogen Für die Bogenjagd entwickelt 1961: HOYT mit erster Stabilisierung 1967, nach 6 jähriger Entwicklung, hat Hollis Wilbur Allen (USA) den ersten Compoundbogen mit Umlenkrollen der Öffentlichkeit vorgestellt: - ein Tom Jennings Bogen mit 65 lbs nach Verbesserungen, erstes Patent diverse Experimentalbögen Seit 1985 ähneln sich die Bögen sehr. Es gibt keine (kaum) bahnbrechende Neuerungen. Design im Vordergrund! Geschichtlicher Rückblick

14 14 Die FITA (Fédération Internationale de Tir à l'Arc) - Gründung 1931 in Polen, Sitz in Lausanne/Schweiz - erstellt ein einheitliches Regelwerk - Austragung von Welt- & regionaler Meisterschaften - führt Rekorde - betreut olympische Spiele Olympic Archery - Einführung bei olympischen Spielen 1900 in Paris - zwischen 1920 und 1972 wegen mangels an Interesse aus dem Programm genommen - neue publikums- und werbewirksame Finalformen mit 64 Damen bzw. Herren sowie Mannschaftsbewerbe Geschichtlicher Rückblick

15 15 Klassifikationen Welche Bogenarten (Klassen) gibt es?

16 16 1. Traditionelle Bögen 2. Recurve Bogen (olympischer Bogen) 3. Compound Bogen 4. Neue Konzepte der Zukunft Bogenklassen

17 17 Langbögen - englischer Langbogen - Flachbogen Reiterbögen Jagdrecurve Yumi (japanischer Langbogen) 1. Traditionelle Bögen Bogenklassen

18 18 Langbögen: 1) Englischer Langbogen Kennzeichen: -D-Profil -aus einem Holzstammstück (traditionell aus Eibenholz) 2) Flachbogen Kennzeichen: -breiter, flacher Wurfarmquerschnitt -mit oder ohne Schussfenster -aus einem Holzstammstück (z.B. Hickory, Ossage-Orange, Robinie, Ulme) oder Compositbauweise aus mehreren Materialien Traditionelle Werkstoffe: verschiedene Hölzer, Horn, Sehnen, Leder, Tierleime Zeitgemäße Werkstoffe: : Kohle- oder Glasfaserverstärkte Kunststoffe 1. Traditionelle Bögen Bogenklassen 1) 2) Eibe Tip

19 19 Reiterbögen Kennzeichen: -kurzer Bogen -Reflex-Wurfarme -kein Schussfenster -Compositbauweise aus mehreren Materialien Traditionell: verschiedene Hölzer, Horn, Sehnen, Leder, Tierleime Zeitgemäß: Kohle- oder Glasfaserverstärkte Kunststoffe 1. Traditionelle Bögen Bogenklassen Hunnen- Bogen

20 20 Jagdrecurve Kennzeichen: -langer Bogen -Reflex-Wurfarme -Schussfenster -Compositbauweise aus mehreren Materialien Traditionelle Werkstoffe: verschiedene Hölzer, Horn, Sehnen, Leder, Tierleime Zeitgemäße Werkstoffe: : Kohle- oder Glasfaserverstärkte Kunststoffe 1. Traditionelle Bögen Bogenklassen

21 21 Yumi (japanischer Langbogen) Kennzeichen: -extrem langer Bogen mit -leichte Reflex-Wurfarme -kein Schussfenster -exzentrischer Griff -Daumenabschuß 1. Traditionelle Bögen Bogenklassen

22 22 2. Recurve Bogen (olympischer Bogen) Bogenklassen Kennzeichen: -Lange recurve Wurfarme -Mittelstück kurz bis lang -Griffschale -Pfeilauflage -Visier -Stabilisatoren -Abschuss mit 3 Finger und Tap

23 23 3. Compound Bogen Bogenklassen Kennzeichen: -Wurfarm kurz -Mittelstück lang bis sehr lang -Flaschenzugsystem mit Sehne, Kabel u. Excenterumlenkrollen -Abschuss mittels Release -Pfeilauflage eventuell mit Overdraw -Stabilisatoren mit Schwingungsdämpfungssystemen -Visiersystem -Griffschale

24 24 4. Neue Konzepte der Zukunft Bogenklassen Möglicherweise in baldiger Zukunft: Der Larquer

25 25 Aufbau der Sportgeräte

26 26 Aufbau der Sportgeräte Aufbau eines Recurve- Bogens (olympisch):Aufbau eines Compound- Bogens:

27 27 Aufbau der Sportgeräte Wurfarme: Flexibler Bogenteil, der als mechanischer Energiespeicher dient. Recurvewurfarm: Im Abschuss wird die Sehne zusätzlich durch anliegen am Wurfarm verkürzt und der Pfeil erfährt eine höhere Beschleunigung als ohne Recurve. Wurfarme: Flexibler Bogenteil, der als mechanischer Energiespeicher dient. Recurvewurfarm: Im Abschuss wird die Sehne zusätzlich durch anliegen am Wurfarm verkürzt und der Pfeil erfährt eine höhere Beschleunigung als ohne Recurve.

28 28 Aufbau der Sportgeräte Wurfarme: Compound- Wurfarm (Split-System) Recurve- Wurfarmpaar

29 29 Aufbau der Sportgeräte Wurfarme: Video: Produktion, Funktion, Aufbau von Compoundwurfarmen in Spitlimbtechnologie

30 30 Mittelstück: Starrer Bogenteil zwischen den Wurfarmen Es dient zur Befestigung aller benötigten Teile wie: Wurfarme Pfeilauflage Visier Stabilisatoren Griffschale Klicker (nur olympischer Bogen) Mittelstück: Starrer Bogenteil zwischen den Wurfarmen Es dient zur Befestigung aller benötigten Teile wie: Wurfarme Pfeilauflage Visier Stabilisatoren Griffschale Klicker (nur olympischer Bogen) Aufbau der Sportgeräte

31 31 Aufbau der Sportgeräte Mittelstück: Video: Centershot- Mittelstück (Compoundbogen)Video: Mittelstücktechnologie von Compoundbogen

32 32 Bogensehne: Schnur, die an beiden Wurfarmenden (Tip) eingehängt ist. Die Bogensehne wandelt die potentielle Energie der Wurfarme in die kinetische Energie des Pfeils um. Der Nockpunktfixator hindert den Pfeil beim Ausziehen des Bogens am nach oben rutschen. Bogensehne: Schnur, die an beiden Wurfarmenden (Tip) eingehängt ist. Die Bogensehne wandelt die potentielle Energie der Wurfarme in die kinetische Energie des Pfeils um. Der Nockpunktfixator hindert den Pfeil beim Ausziehen des Bogens am nach oben rutschen. Aufbau der Sportgeräte

33 33 Aufbau der Sportgeräte Bogensehne: Video: Sehnentechnologie und Gummidämpfer für Compoundsehnen

34 34 Pfeilauflage Vorrichtung die den Pfeil während des Abschusses stützt. Für Compound und Recurve Bögen verschieden Pfeilauflage Vorrichtung die den Pfeil während des Abschusses stützt. Für Compound und Recurve Bögen verschieden Aufbau der Sportgeräte Für Compoundbogen mit Releaseabschuss: Für Recurvebogen mit Fingerabschuss: Compound- auflagen: Recurve- auflagen: Recurve- Magnetauflage

35 35 Visier – Scope – Peep Sight Vorrichtungssystem, dass das exakte zielen ermöglicht Visier – Scope – Peep Sight Vorrichtungssystem, dass das exakte zielen ermöglicht Aufbau der Sportgeräte Scheibenvisiere Stachelvisier mit Leuchtpins (Jagdvisier) Scope Peep Sight

36 36 Stabilisierungssysteme Vorrichtungssysteme zur Verbesserung eines ruhigen Abschusses Stabilisierungssysteme Vorrichtungssysteme zur Verbesserung eines ruhigen Abschusses Aufbau der Sportgeräte Spinne Stabilisatoren ohne ( ) und mit ( ) integriertem Öl-Dämpfungssystem Stabilisatoren- Systemanordungen an Recurve Bögen

37 37 Aufbau der Sportgeräte Dämpfungssysteme Vorrichtungssysteme zur Verbesserung eines ruhigen Abschusses Dämpfungssysteme Vorrichtungssysteme zur Verbesserung eines ruhigen Abschusses Gummidämpfer für Stabilisatoren Video: Gummidämpfer für Compoundwurfarme Video: Gummidämpfer für Compoundmittelstücke

38 38 Griffschalen Aufbau der Sportgeräte von flach bis steil, sowie breit bis schmal, erlauben ein momenteloses Stützverhaltens der Hand auf den Bogen. (individuelle Abstimmung)

39 39 Aufbau der Sportgeräte Griffschalen Video: Griffschalen für Compoundbögen

40 40 Klicker Aufbau der Sportgeräte Der Klicker dient als konstante, aber individuell einstellbare, Auszugsbegrenzung. Er ermöglicht dadurch jeden Abschuss mit dem gleichen Zuggewicht durchzuführen. Damit erzielt man kleinere hoch-tief- Treffer- Streuungen als ohne Klicker. Der Klicker dient als konstante, aber individuell einstellbare, Auszugsbegrenzung. Er ermöglicht dadurch jeden Abschuss mit dem gleichen Zuggewicht durchzuführen. Damit erzielt man kleinere hoch-tief- Treffer- Streuungen als ohne Klicker.

41 41 Excenterrollen (nur Compound Bogen) Systeme: (1) Runde Räder (2) Ovale Räder Excenterrollen (nur Compound Bogen) Systeme: (1) Runde Räder (2) Ovale Räder Aufbau der Sportgeräte (3) Mono- Cam Ein rundes und ein ovales weel Synchronität bei runden weels

42 42 Aufbau der Sportgeräte Excenterrollen (nur Compound Bogen) Video: Excenterrollen für Compoundwurfarme

43 43 Release-Aids (nur beim Compound Bogen) Arten: (1) Standard- oder Zangen- Release (2) Cascade- Release (3) Backtension- Release Release-Aids (nur beim Compound Bogen) Arten: (1) Standard- oder Zangen- Release (2) Cascade- Release (3) Backtension- Release Aufbau der Sportgeräte (3) (1.b) (2) (1.a)

44 44 Tap: Er Dient zum Schutz der Finger beim Zug der Sehne. Daumenring Eine heute im westlichen Raum kaum mehr verwendete Möglichkeit die Sehne zu ziehen. Tap: Er Dient zum Schutz der Finger beim Zug der Sehne. Daumenring Eine heute im westlichen Raum kaum mehr verwendete Möglichkeit die Sehne zu ziehen. Aufbau der Sportgeräte

45 45 Pfeile: Aufbau: Schaft Spitze Federn Nocke Pfeile: Aufbau: Schaft Spitze Federn Nocke Aufbau der Sportgeräte

46 46 Pfeilschaft: Materialien: Holz Glasfieber (veraltet) Carbon Aluminium Aluminium- Carbon Pfeilschaft: Materialien: Holz Glasfieber (veraltet) Carbon Aluminium Aluminium- Carbon Aufbau der Sportgeräte

47 47 Pfeilspitzen: Systeme: 1) Klebespitzen: Heulspitze: 2) Schraubspitzen mit Insert: Scheibenspitzen:Jagdspitze: 3) Planz: Schutzspitze gegen Beschädigungen oder Verletzungen Pfeilspitzen: Systeme: 1) Klebespitzen: Heulspitze: 2) Schraubspitzen mit Insert: Scheibenspitzen:Jagdspitze: 3) Planz: Schutzspitze gegen Beschädigungen oder Verletzungen Aufbau der Sportgeräte TopHat- Spitze

48 48 Pfeilfedern: Arten: Naturfedern: Kunststoff Vanes: Spin Wings: Flu-Flu:Federnformen: Pfeilfedern: Arten: Naturfedern: Kunststoff Vanes: Spin Wings: Flu-Flu:Federnformen: Aufbau der Sportgeräte

49 49 Pfeilnocken: Systeme: 1) Selfnock: 2) Klebenocken: werden auf den kegeligen oder zugespitzten Schaft geklebt 3) Stecknocken mit Insert Das Insert wird in den Pfeilschaft geklebt Pfeilnocken: Systeme: 1) Selfnock: 2) Klebenocken: werden auf den kegeligen oder zugespitzten Schaft geklebt 3) Stecknocken mit Insert Das Insert wird in den Pfeilschaft geklebt Aufbau der Sportgeräte

50 50 Materialien im Bogensport Von Holz bis Karbonfaserverbundwerkstoffen

51 51 Materialien im Bogensport Holz Aluminium- Legierungen Stähle Kunststoffe Glasfaserverbundwerkstoffe Kohlefaserverbundwerkstoffe Traditionelle Materialien

52 52 Materialien im Bogensport Hölzer Bogenhölzer für Wurfarme, Mittelstück oder ganzem Bogen: Bambus Nadelbäume: Eibe, Wacholder Laubbäume: Ahorn,Bergulme, Esche, Feldulme, Haselnuss, Hickory, Osage Orange, Pflaume, Robinie, Vogelbeere,Walnuss, Weißdorn Pfeilhölzer: (1)Bambus (2)Birke (3)Esche (4)Fichte (5)Kiefer (6)Lärche (7)Northern Pine (8)Ramin (9)Tough Timber (10)Zeder (4) (5) (10)

53 53 Materialien im Bogensport Aluminium- Legierungen Bogen: (1)Mittelstück (Druckguss oder gefräst) (2)Compound- Umlenkrollen Pfeile: (1)ACC (Aluminium-Carbon-Composit) (2)ACE (Aluminium-Carbon-Extreme) (3)Insert für Spitze und / oder Nocke Zubehör: Durch die Einsparung von unnötigem Gewicht wird diese Leichtbauweise möglichst häufig eingesetzt.

54 54 Materialien im Bogensport Stähle Bogen: (1)Befestigungselemente (2)Compound- Kabel (veraltet) (3)Compound- Umlenkrollen (veraltet) (4)Stabilisierungsgewichte Pfeile: (1)Pfeilspitzen

55 55 Materialien im Bogensport Kunststoffe Bogen: (1)Wurfarme (2)Compound- Umlenkrollen (3)Griffschalen Pfeile: (1)Nocken Zubehör: Die verwendeten Kunststoffe erstrecken sich von Thermoplasten (z.B. Polypropylen, Polyuretal, Polyethylen) über Duroplaste (z.B. Resopal, Pertinax) bis hin zu Kunststoffschäume oder Gummi.

56 56 Materialien im Bogensport Glasfaserverbundwerkstoffe Bogen: (1)Wurfarme Kohlefaserverbundwerkstoffe Bogen: (1)Wurfarme (2)Mittelstückteile Pfeile: (1)Pfeilschaft aus verwobenem Karbonfasern (teurer) (2)Pfeilschaft aus parallelen Karbonfasern (billiger) (3)ACC (Aluminium-Carbon-Composit) (4)ACE (Aluminium-Carbon-Extreme)

57 57 Materialien im Bogensport Traditionelle Materialien (1)Tierisch: Leder, Horn, Sehnen, Tierleim, Haar (2)Pflanzlich: Holz, Bambus, Rattan, Hanf, Harz (3)Mineralisch: Feuerstein, Schiefergestein

58 58 Materialien im Bogensport Bogensehnen Im Neolithikum meist aus: Lein- oder Nesselfasern, Hanf, Flachs, später Seide (nur im Osten üblich) Baumwolle Rosshaar (unbewiesen) Ramie (Osmanische Bogensehnen) Tiersehnen Pflanzenfasern dehnen sich bei Nässe (erschwerter Einsatz) Moderne Bogensehnen aus mehrfach gewickelten Dacron- Kevlar- oder Fast Flight- Fasersträngen Dakron Sehne

59 59 Innovationen und Entwicklungsaussichten sowie Zukunftstendenzen Designkonzept von Niels Kirchhoffs: Larquer Verbundwerkstoffe im Vormarsch Neues und geschichtliche Remakes

60 60 Innovationen und Entwicklungsaussichten Spiralfedern- Rückholmechanismus der Bogensehne Kein nach vorne springen des Bogens beim Schuss. Center Shot Technologie Die bedingten Ungenauigkeiten wie bei herkömmlichen Bögen, treten bei Larquer nicht auf. Baukastenähnlicher Aufbau Larquer kann als Komplettbogen zusammengestellt werden. Dabei lassen sich Auszugsfedern, Visierelemente und Pfeilauflagen individuell kombinieren. Klappkonzept Extrem leicht und klappbar, lässt sich der Larquer problemlos transportieren. Designkonzept von Niels Kirchhoffs: Larquer

61 61 Innovationen und Entwicklungsaussichten Glas und Kohlefaserumwickelte Mittelstücke: Leichtes und steifes, daher verwindungsfreies Mittelteil bestehend aus einem Carbon- und glasfaserumwickelten Rahmen aus Aluminium. (Preis !) Kohlefaserteile ergänzen Alu- Mittelstücke: Die Kombination aus gefrästen Aluminium und Teilen aus Kohlefaserverbundwerkstoff machen Mittelstücke leichter. Wurfarm aus Keramik oder Kevelar / Carbonlaminat Verbundwerkstoffe im Vormarsch

62 62 Innovationen und Entwicklungsaussichten Innovationen von Win & Win: Verbundwerkstoffe im Vormarsch

63 63 Innovationen und Entwicklungsaussichten Neue Innovationen aus diversen Bereichen: Geschichtlich authentische Nachbauten: Die Besinnung alter Traditionen im Bogenbau hat dazu geführt, dass eine neue Bogenklasse () eingeführt wurde, die den Boom der traditionell orientierten Schützen endlich gerecht wird. Neues und geschichtliche Remakes

64 64 Pfeil und Bogen als Sportgerät Homepage: Download: Danke für Ihr Interesse! Weitere Informationen und Kontakt:
