Schriftplatzierung in Augmented Reality Seminar Geoinformation SS 2004 (6. Sem) Referentin: Ines Sundermann Betreuer: Thomas Kolbe.

Ähnliche Präsentationen


Präsentation zum Thema: "Schriftplatzierung in Augmented Reality Seminar Geoinformation SS 2004 (6. Sem) Referentin: Ines Sundermann Betreuer: Thomas Kolbe."—  Präsentation transkript:

1 Schriftplatzierung in Augmented Reality Seminar Geoinformation SS 2004 (6. Sem) Referentin: Ines Sundermann Betreuer: Thomas Kolbe

2 2 Übersicht 1.Teil:Augmented Reality Beschreibung Anwendungsbeispiele HMD 2.Teil:Schriftplatzierung Wozu Beschriftung Probleme Realisiertes System

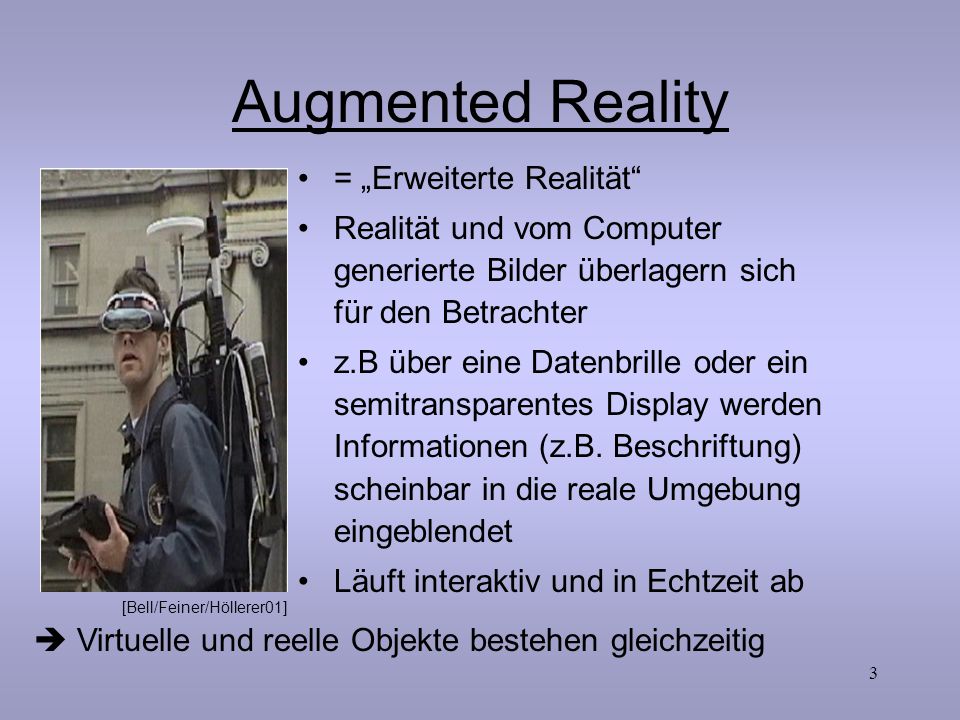

3 3 Augmented Reality = „Erweiterte Realität“ Realität und vom Computer generierte Bilder überlagern sich für den Betrachter z.B über eine Datenbrille oder ein semitransparentes Display werden Informationen (z.B. Beschriftung) scheinbar in die reale Umgebung eingeblendet Läuft interaktiv und in Echtzeit ab  Virtuelle und reelle Objekte bestehen gleichzeitig [Bell/Feiner/Höllerer01]

4 4 Anwendungsbeispiele Montage und Reparatur Navigations- und Informations- systeme Medizinische Visualisierung Seminar Geoinfo WS 01/02 S.Mesenholl [ARPDA02] [Höllerer/Feiner99]

5 5 Optical see-through HMD  Projektion virtueller Objekte auf den halbdurchsichtigen Spiegel HMD  am Kopf befestigter Display Geiger02

6 6 Übersicht 1.Teil:Augmented Reality Beschreibung Anwendungsbeispiele HMD 2.Teil:Schriftplatzierung Wozu Beschriftung Probleme Realisiertes System

7 7 Beschriftung Identifiziert Objekte eindeutig Vermittelt einfach und direkt Informationen Erleichtert Orientieren Schnellen Überblick  Unmittelbares Erfassen einer Umgebung oder eines Sachverhaltes  Vermeidet Nachschlagen von Information [Bell/Feiner/Höllerer]

8 8 Probleme der Beschriftung Lesbarkeit –Verdeckungen verhindern –innerhalb der sichtbaren Objektteile oder überschreibbaren Bereiche –Keine bestimmte Schriftgröße unterschreiten Kontinuität –Vermeidung von flimmern und springen Übersichtlichkeit –Prioritäten bestimmen Erscheinung Zuordnung – eindeutig und intuitiv – innerhalb oder in der Nähe des zugehörigen Objektes – Texte beschreiben 3D-Objekte  Abstraktion

9 9 View-management Komponente Realisiertes System der Columbia University Bestimmt automatisch den räumlichen Aufbau von den auf die Sichtebene projizierten virtuellen und realen Objekten, durch: 1.Beschränkungen der Label-Eigenschaften 2.Wiedergabe der sichtbaren 3D-Objektteile 3.Berücksichtigung der vorherigen Bildanordnungen  Kontinuität

10 10 Beispiel [Bell/Feiner/Höllerer]

11 11 Beispiel Reale 3D-Objekte (campus-Gebäude) durch virtuelle Labels (= Beschriftung, hier Namen) näher bestimmt Labels sind a) innerhalb des sichtbaren Gebäudeteils b) in der Nähe des Gebäudes (durch Pfeil mit Gebäude verbunden) Kein Label überlappt andere Labels, Gebäude oder Annotationen (= bildliche und textliche Anmerkungen) Annotationen können aufgerufen werden und verdecken keine anderen Objekte (einschließlich Kopf)

12 12 1. Labelbeschränkungen Anordnung des Layouts durch Einschränkung von Label- Eigenschaften Sichtbarkeit : - Verdeckung von versiegelten und Grün-Flächen - Labels können nur das zugehörige Gebäude überschreiben - Gesicht des gegenüberliegenden Beobachters darf nicht verdeckt werden Position: beschränken durch minimale und maximale Entfernung Größe: z.B maximale Schriftgröße bevorzugt Transparenz: minimiert z.B Verdeckung Priorität: bestimmt die Reihenfolge der Erscheinung z.B bei wenig Platz entfallen unwichtige Labels

13 13 2. View-management Ansatz View-management Pseudocode: for jedes Bild { berechne für alle nicht-steuerbaren Objekte die Darstellung in der Sichtebene for jedes steuerbare Objekt in Prioritätenreihenfolge { bestimme Objektposition und Größe (beruhend auf Beschränkungen und zeitlicher Kontinuität) if Objekt hat Sichtbarkeitsbeschränkungen die noch nicht behandelte steuerbare Objekte einschließen then füge Objekt in die Sichtebene hinzu } }  ermöglicht Abfrage, wo Objekte wiedergegeben worden sind und wo nicht

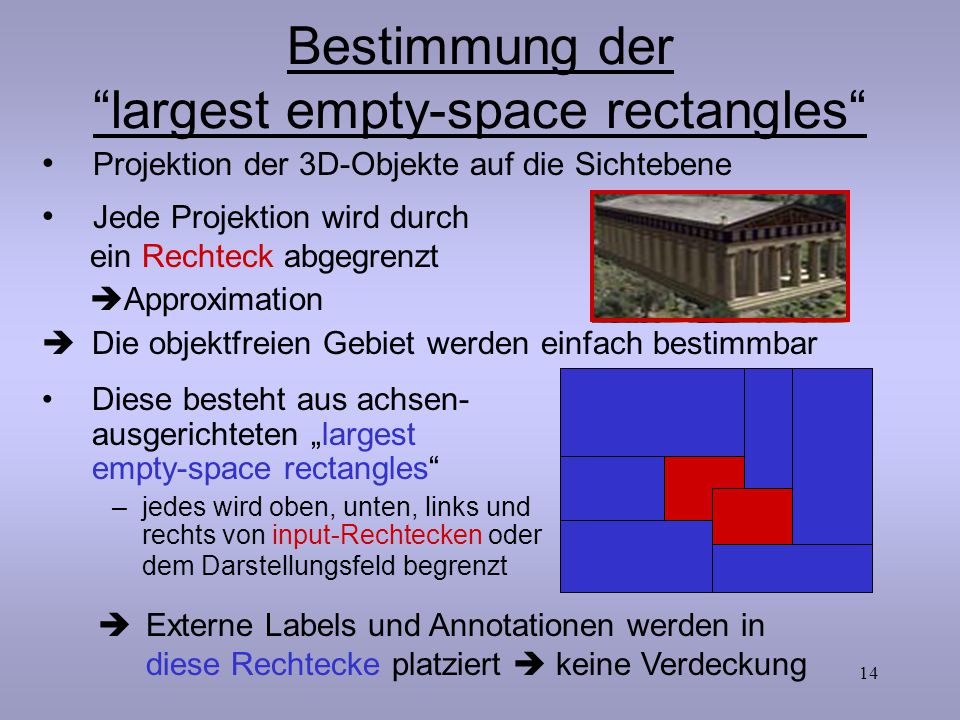

14 14 Bestimmung der “largest empty-space rectangles“  Die objektfreien Gebiet werden einfach bestimmbar Diese besteht aus achsen- ausgerichteten „largest empty-space rectangles“ –jedes wird oben, unten, links und rechts von input-Rechtecken oder dem Darstellungsfeld begrenzt  Externe Labels und Annotationen werden in diese Rechtecke platziert  keine Verdeckung Jede Projektion wird durch ein Rechteck abgegrenzt  Approximation Projektion der 3D-Objekte auf die Sichtebene

15 15 Bestimmung der Sichtfläche Jede Objektprojektion bildet eine einzelne Ebene Diese Ebenen werden nach Sichtbarkeit sortiert (durch BSP-Baum) Ein neues 2D-Rechteck wird auf die Sichtebene zu einem bereits existierenden Rechteck hinzugefügt Die neue Abgrenzung schneidet einige largest empty-space rectangles  Die neuen Rechtecke innerhalb der largest empty- space rectangles sind die aktuell sichtbaren Objektteile  es entstehen neue Rechtecke

16 16 Ablauf der Textplatzierung 1.Internes Labeling –Bestimmung eines inneren größten Rechtecks in jedem sichtbaren Objektteil –Label erscheint im Zentrum dieses Rechtecks –Falls die minimale Schriftgröße unterschritten wird  2.Externes Labeling –Werden in ausgewählter Reihenfolge abgearbeitet –Auswählen eines geeigneten largest empty-space rectangles –Darstellen der Labels auf der Sichtebene innerhalb dieses Rechtecks sobald es hergestellt ist  vermeidet, dass nachfolgende Labels dieses verdecken –Falls kein geeignetes Rechteck existiert  Label entfällt

17 17 3. Zeitliche Kontinuität Problem: jede Objektanordnung der einzelnen Bilder wird unabhängig berechnet  Auftreten von visuellen Unstetigkeiten der Labelposition und Größe (Sprünge, Flimmern) Lösung: Berücksichtigung der vorherigen Bilder: 1. Zustandshysterese: Vermeidet ständiges Wechseln in der Nähe von Grenzwerten 2.Positionsstabilität: Sorgt dafür, dass Labels relativ zum zugehörigen Objekt ungefähr an derselben Stelle angeordnet werden 3.Interpolation: Minimiert unstetige Sprünge durch Interpolation von der vorherigen zur aktuellen Position min Ausblenden des Labels Einblenden des Labels Labelgröße absMin

18 18 Zustandshysterese Zustandsübergangsdiagramm für ein Label: (absMin) = absolute minimale Schriftgröße (min) = anhaltende minimale Schriftgröße [Bell/Feiner/Höllerer] Ausblenden des Labels Einblenden des Labels Labelgröße min absMin

19 19 Fazit AR ergänzt die Wahrnehmung des Benutzers von der reellen Welt unter anderem durch Beschriftung von physikalischen Objekten Die Labels sind aber nur hilfreich, wenn sie leserlich und eindeutig zugeordnet werden sowie kontinuierlich erscheinen Zur Vereinfachung werden die Labels durch Rechtecke approximiert, die ins Objektinnere platziert werden oder bei zu wenig Platz auf überdeckbare Bereiche ausweichen

20 20 Literatur View Management for Virtual and Augmented Reality, 2001 Blaine Bell, Steven Feiner, Tobias Höllerer Visualization Viewpoints, 2002 Blaine Bell, Steven Feiner, Tobias Höllerer Exploring MARS: developingindoor and outdoor user interfaces to a mobile augmented reality system, 1999 Steven Feiner, Tobias Höllerer,Tachio Terauchi, Gus Rashid, Drexel Hallaway Recent Advances in Augmented Reality, 1997 Ronald Azuma Seminar Geoinformation WS 01/02:Mobile 3D-GIS: Positionierung Sandra Mesenholl Den Durchblick bewahren, 2001 Bernad Lukacin (Presseinformation)
