Algorithmische Skelette Michael Bruland Michael Hüllbrock Münster, den 12.06.03.

Ähnliche Präsentationen


Präsentation zum Thema: "Algorithmische Skelette Michael Bruland Michael Hüllbrock Münster, den 12.06.03."—  Präsentation transkript:

1 Algorithmische Skelette Michael Bruland Michael Hüllbrock Münster, den

2 2 Gliederung (1)Motivation (2)Grundlegende Technologien (3)Algorithmische Skelette (4)Alternativen zur Implementierung mittels Bibliothek (5)Fazit

3 3 1 Motivation (1)  „Low-Level-Programmierung“ auf Parallelrechnern häufig erforderlich  Kommunikationsprobleme wie Deadlocks oder Starvation schnell möglich  Einsatz von Programmiersprachen speziell für Parallelrechner erfordert neue Einarbeitung  häufig Scheu vor Nutzung neuer Programmiersprachen  Lernkurveneffekte

4 4 1 Motivation (2)  Portierbarkeit von Programmen erwünscht  Einsatz von Bibliotheken zur Erweiterung bestehender Programmiersprachen  Programmiermuster für Parallelrechner

5 5 Gliederung (1)Motivation (2)Grundlegende Technologien (3)Algorithmische Skelette (4)Alternativen zur Implementierung mittels Bibliothek (5)Fazit

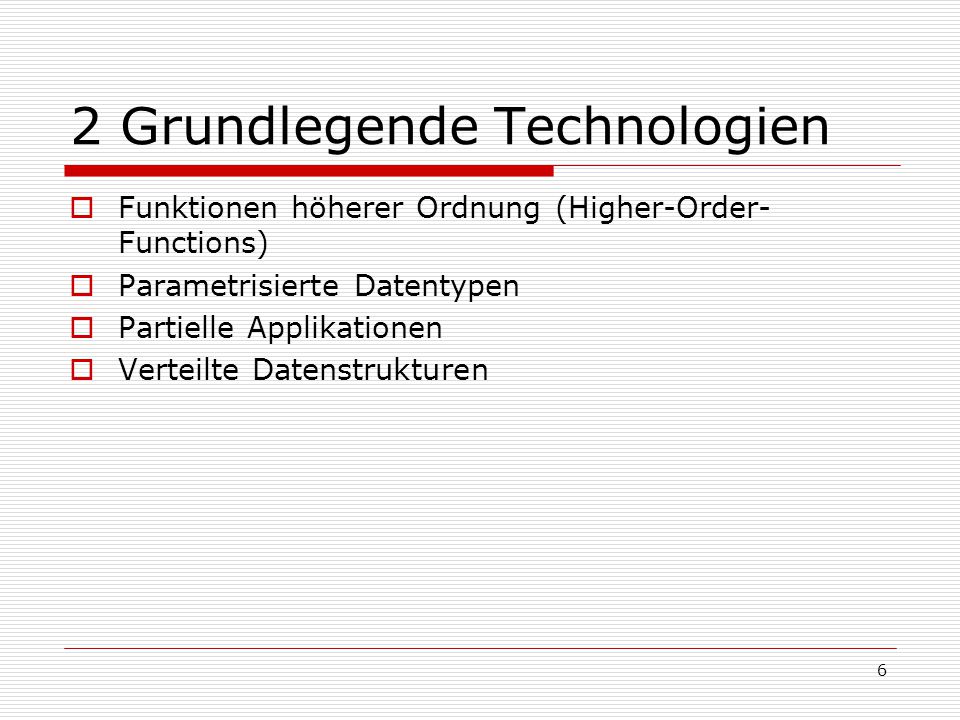

6 6 2 Grundlegende Technologien  Funktionen höherer Ordnung (Higher-Order- Functions)  Parametrisierte Datentypen  Partielle Applikationen  Verteilte Datenstrukturen

7 7 2.1 Funktionen höherer Ordnung  Gleichstellung von Funktionen und Werten in funktionalen Sprachen  Funktion mit Funktionen und/oder Ergebnissen als Argumenten  Neustrukturierung von Problemen aufgrund allgemeingültiger Berechnungsschemata möglich, durch Funktionsparameter an Kontext anpassbar  Bsp.: wendet eine Funktion auf alle Werte einer Kollektion an

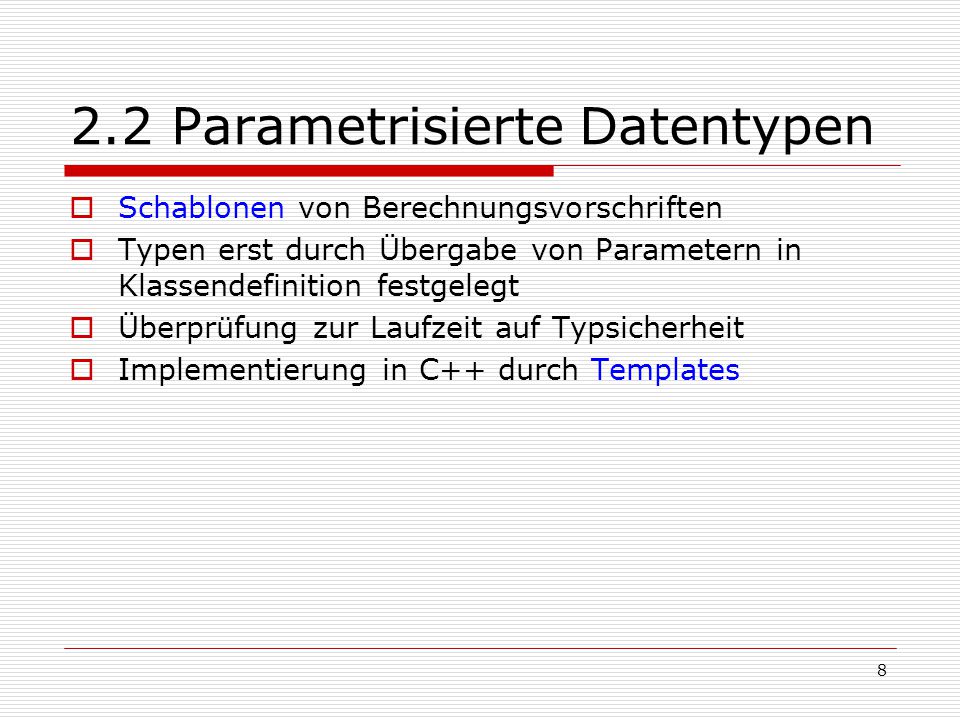

8 8 2.2 Parametrisierte Datentypen  Schablonen von Berechnungsvorschriften  Typen erst durch Übergabe von Parametern in Klassendefinition festgelegt  Überprüfung zur Laufzeit auf Typsicherheit  Implementierung in C++ durch Templates

9 9  Funktionen, die mit weniger Argumenten angewendet werden können als eigentlich benötigt  Anwendung auf restliche Argumente führt zum selben Ergebnis wie Auflösen der Ursprungsfunktion  Ermittlung der letzten einstelligen Funktion und Rückgabe an weitere Funktionen  Currying als Identifikation mehrstelliger Funktionen mit einstelligen Funktionen höherer Ordnung  Ausgangsfunktion:  Mit Currying: 2.3 Partielle Applikationen

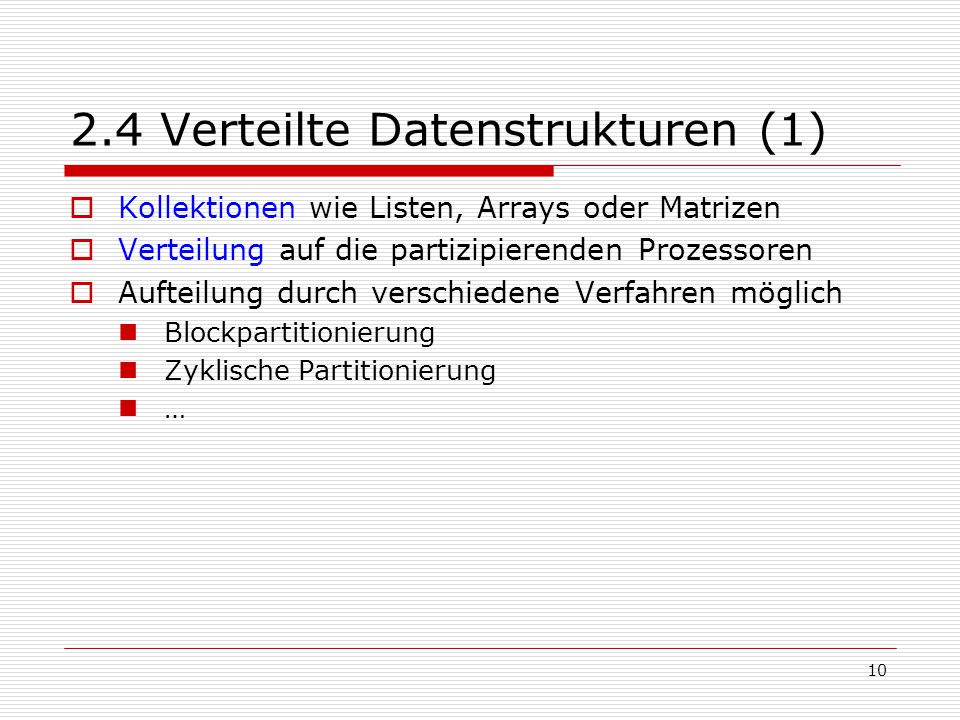

10 Verteilte Datenstrukturen (1)  Kollektionen wie Listen, Arrays oder Matrizen  Verteilung auf die partizipierenden Prozessoren  Aufteilung durch verschiedene Verfahren möglich Blockpartitionierung Zyklische Partitionierung …

11 Verteilte Datenstrukturen (2)  Bsp.: Aufteilung einer Matrix auf 4 Prozessoren Prozessor1 Prozessor2 Prozessor3 Prozessor4

12 Eigenschaften von C++ für die Nutzung von Skeletten  Polymorphismus  Partielle Applikationen durch Currying ermöglicht  Parametrisierte Datentypen durch Templates template class DistributedArray{…}

13 13 Gliederung (1)Motivation (2)Grundlegende Technologien (3)Algorithmische Skelette (4)Alternativen zur Implementierung mittels Bibliothek (5)Fazit

14 14 3 Algorithmische Skelette (1)  Programmiermuster für Interaktion und Rechenoperationen zwischen Prozessen  Vorimplementierte, parametrisierte Komponenten  Globale Sichtweise bei Implementierung  Entweder Sprachkonstrukte oder Inhalte in Bibliotheken  Realisierung basiert auf MPI  Abstraktion von „Low-Level-Programmierung“  Hardwareabhängige Implementierung  Portierbarkeit der Programme

15 15 3 Algorithmische Skelette (2)  Aufbau der Bibliothek in C++ Verteilte Datenstruktur ist Klasse Nutzung der algorithmischen Skelette durch Methodenaufrufe der Klassen

16 Klassifikation algorithmischer Skelette  Datenparallele Skelette Rechenskelette Kommunikationsskelette  Taskparallele Skelette

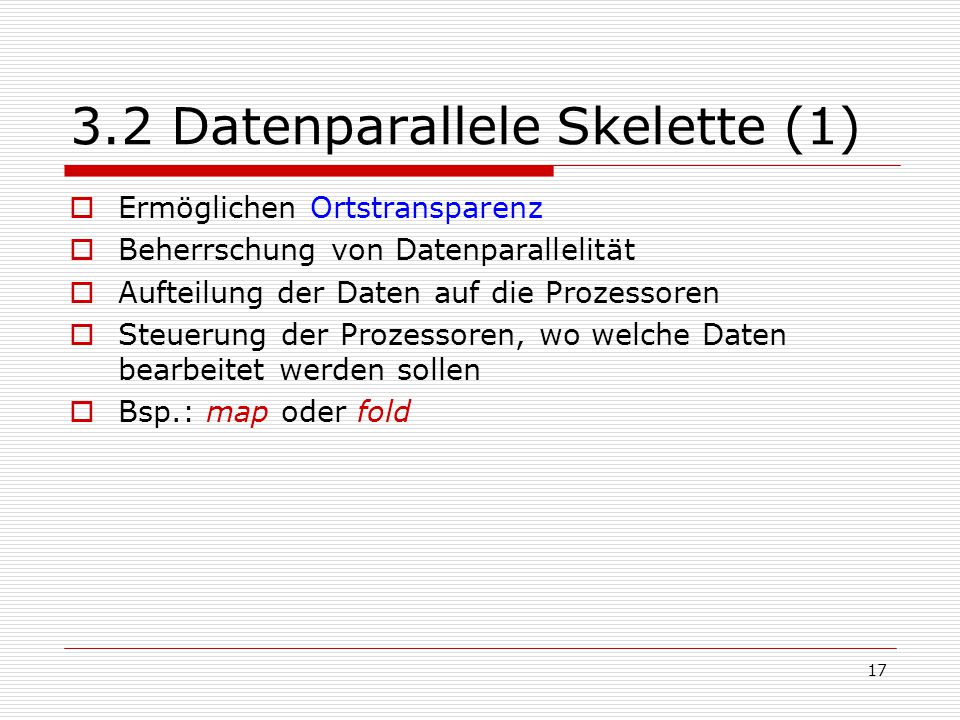

17 Datenparallele Skelette (1)  Ermöglichen Ortstransparenz  Beherrschung von Datenparallelität  Aufteilung der Daten auf die Prozessoren  Steuerung der Prozessoren, wo welche Daten bearbeitet werden sollen  Bsp.: map oder fold

18 Datenparallele Skelette (2)  Bsp.: Geometrisch  Daten werden partitioniert und auf die Prozessoren verteilt  Kommunikation zwischen benachbarten Prozessoren möglich  Ergebnisse werden von einem Prozess geordnet  Anwendung: Vektorberechnung

19 Datenparallele Skelette (3) Nach Campbell 1996

20 Rechenskelette (1)  Arbeiten Elemente einer verteilten Datenstruktur parallel ab  Map: wendet eine Funktion auf Teile einer verteilten Datenstruktur an  Fold: kombiniert alle Elemente einer verteilten Datenstruktur sukzessive mit einer Verknüpfungsfunktion h

21 Rechenskelette (2)  Bsp.: Fold  Verknüpfungsfunktion h ist E plus(E,E)  A ist eine verteilte (4x4)-Matrix  A.fold(plus) bildet die Summe über alle Elemente

22 Kommunikationsskelette (1)  Tauschen Partitionen einer verteilten Datenstruktur aus  Realisierung basiert auf MPI  Kein Austausch individueller Nachrichten erlaubt → Probleme wie Deadlock, Starvation etc. werden verhindert

23 Kommunikationsskelette (2)  Bsp.: A.permutePartition(f) Partition (an Prozessor i) wird an Prozessor f(i) gesendet  Weiteres Kommunikationsskelett: rotate

24 Taskparallele Skelette (1)  Verarbeiten Strom von Eingabewerten in Menge von Ausgabewerten  Teilen den Prozessoren Tätigkeiten zu  Tätigkeit kann Funktion oder wiederum Skelett sein  Verschachtelung von Skeletten möglich  Kann mit Funktion oder partieller Applikation aufgerufen werden

25 Taskparallele Skelette (2)  Bsp.: Farm  Anzahl der Prozessoren ist gleich Anzahl der Worker  Auswahl vom Farmer nicht-deterministisch Quelle: Kuchen 2002

26 Taskparallele Skelette (3)  Initial-Prozess template class Initial: public Process{ public: Initial(O* (*f)(Empty)) void start() }

27 Taskparallele Skelette (4)  Farm-Prozess template class Farm: public Process{ public: Farm(Process& worker, int n) void start() }

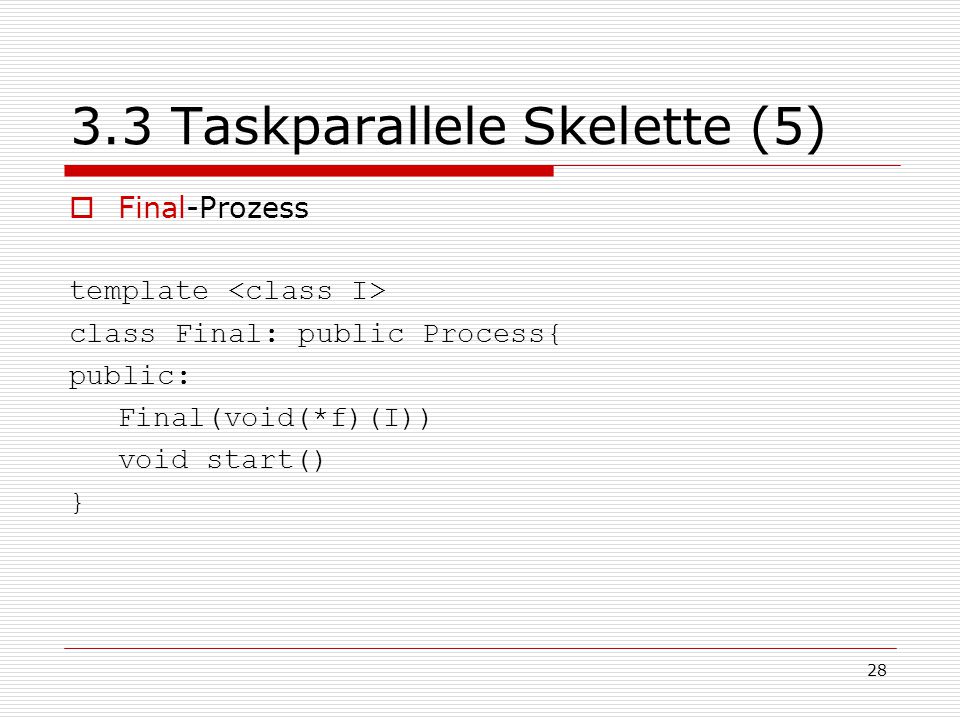

28 Taskparallele Skelette (5)  Final-Prozess template class Final: public Process{ public: Final(void(*f)(I)) void start() }

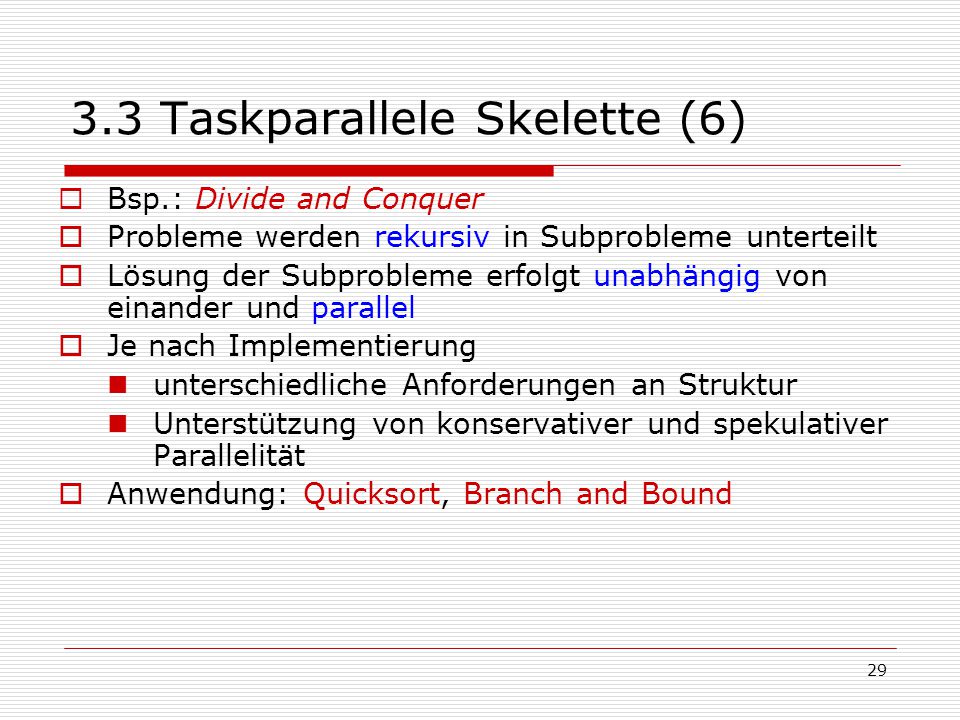

29 Taskparallele Skelette (6)  Bsp.: Divide and Conquer  Probleme werden rekursiv in Subprobleme unterteilt  Lösung der Subprobleme erfolgt unabhängig von einander und parallel  Je nach Implementierung unterschiedliche Anforderungen an Struktur Unterstützung von konservativer und spekulativer Parallelität  Anwendung: Quicksort, Branch and Bound

30 Taskparallele Skelette (7) Nach Campbell 1996

31 Taskparallele Skelette (8)  Bsp.: Branch and Bound  Anwendung: Optimierungsprobleme  Vorgehensweise: n Worker-Kopien durch Konstruktoraufruf Verknüpfung mit internem Controller Teillösungen werden vom Controller im Heap gesammelt, falls besser als bestehende Suboptimale Lösungen werden verworfen

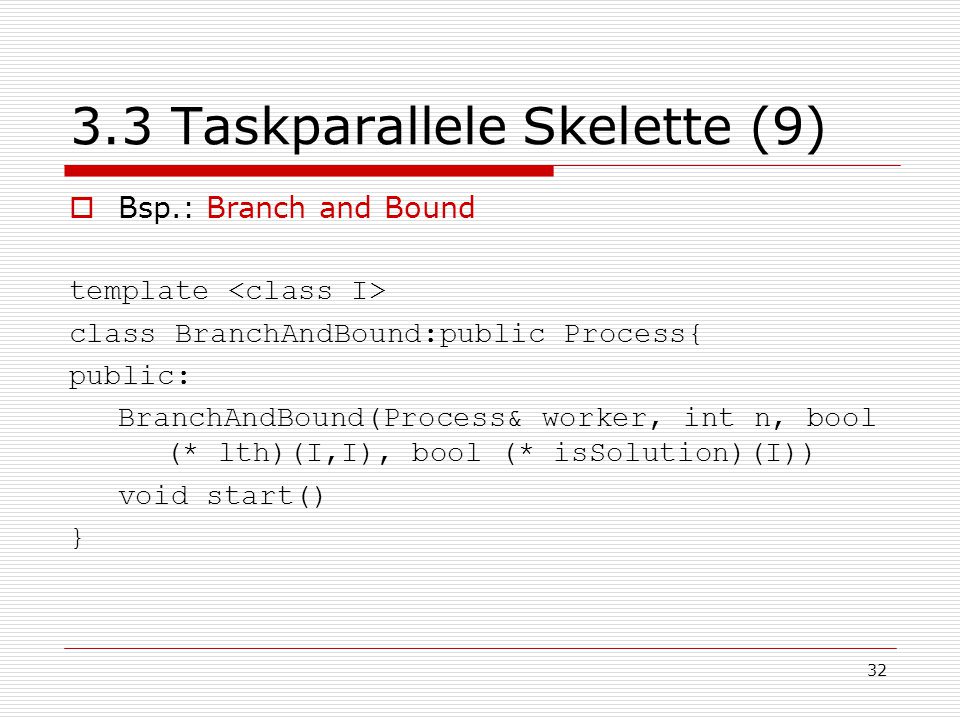

32 Taskparallele Skelette (9)  Bsp.: Branch and Bound template class BranchAndBound:public Process{ public: BranchAndBound(Process& worker, int n, bool (* lth)(I,I), bool (* isSolution)(I)) void start() }

33 Das 2-Ebenen-Modell (1)  Modell zur Kombination von task- und datenparallelen Skeletten  äußere Ebene: miteinander verzahnte taskparallele Skelette  innere Ebene: sequentielle Programme und datenparallele Skelette

34 Das 2-Ebenen-Modell (2)  Aufgabe: Ein Musikstück soll von Hintergrundrauschen befreit werden, Hall hinzugefügt werden, in ein best. Dateiformat (z.B. wav) konvertiert werden  Lösung mit 2-Ebenen-Modell: Äußere Ebene : Pipeline Innere Ebene : sequentielle Bearbeitung oder datenparalleles Skelett

35 Zusätzliche Funktionen  Keine Skelette  Flexible Optimierung des Quellcodes  Lokale und globale Sichtweise möglich  Beispiele: getLocalRows() gibt die Anzahl der lokal verfügbaren Zeilen zurück getRows() gibt die Anzahl der Zeilen der gesamten verteilten Matrix zurück isLocal (int i, int j) ist wahr, wenn das Element mit dem Index i,j lokal verfügbar ist …

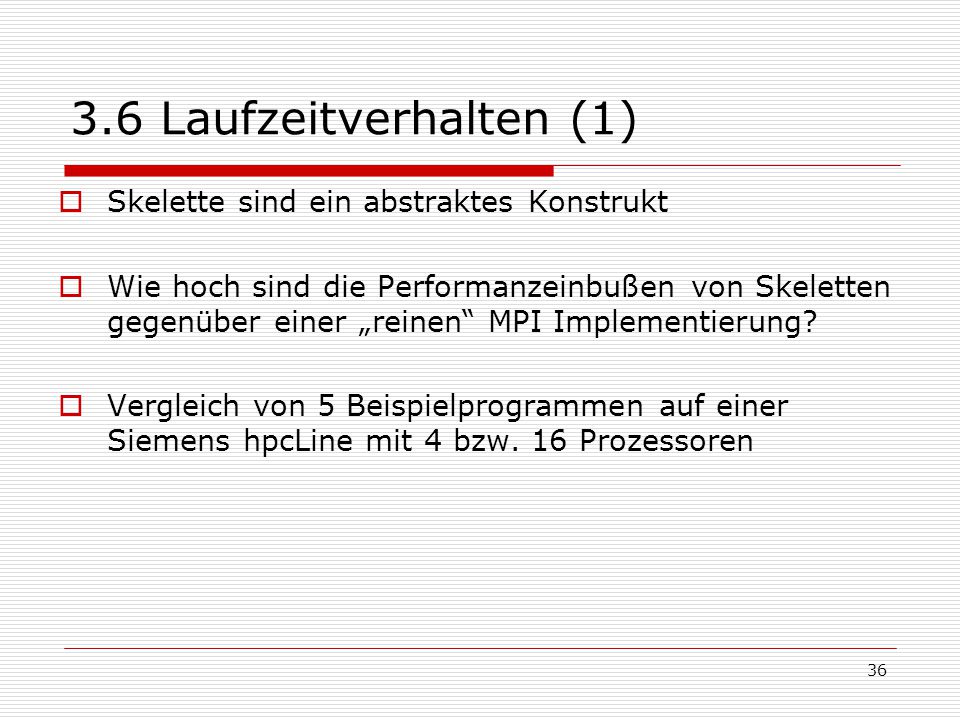

36 Laufzeitverhalten (1)  Skelette sind ein abstraktes Konstrukt  Wie hoch sind die Performanzeinbußen von Skeletten gegenüber einer „reinen“ MPI Implementierung?  Vergleich von 5 Beispielprogrammen auf einer Siemens hpcLine mit 4 bzw. 16 Prozessoren

37 Laufzeitverhalten (2) BeispielnSkeletteMPIQuotient Matrix Multiplikation Kürzester Pfad Gauss’sches Eliminationsverfahren FFT Samplesort †- Quelle: Kuchen 2002

38 Laufzeitverhalten (3) BeispielnSkeletteMPIQuotient Matrix Multiplikation Kürzester Pfad Gauss’sches Eliminationsverfahren FFT Samplesort †- Quelle: Kuchen 2002

39 Laufzeitverhalten (4) Fazit Laufzeitverhalten:  Skelette sind um den Faktor 1,2 bis 2,1 langsamer als „reines“ MPI  Grund: Overhead bei der Parameterübergabe Fehlende Optimierungsroutinen

40 Beispiele mit algorithmischen Skeletten  Gauß‘sches Eliminationsverfahren  Matrixmultiplikation

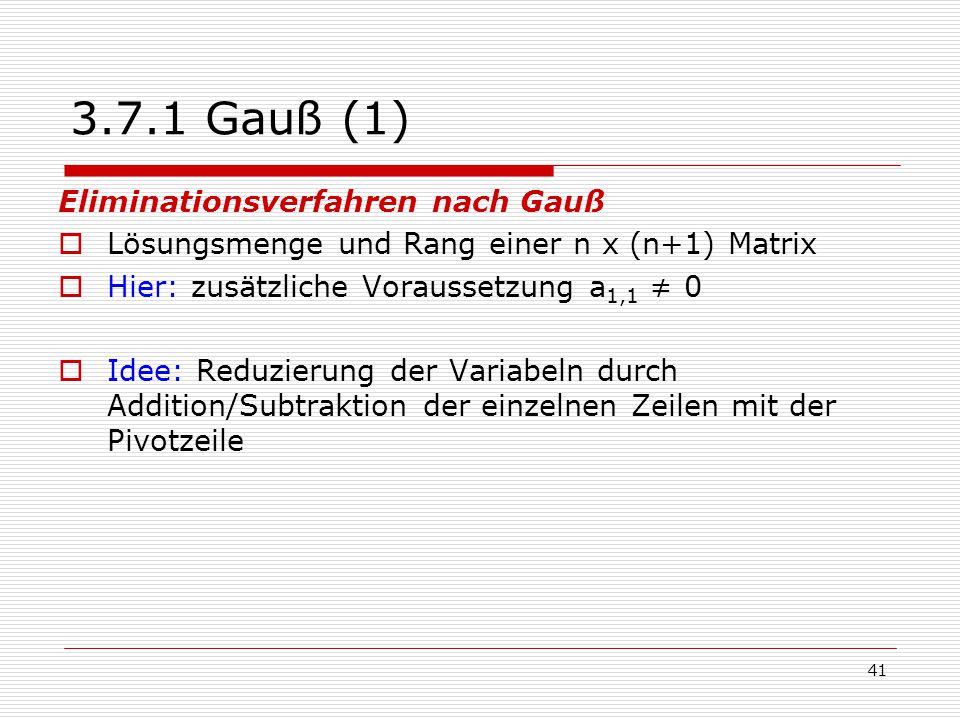

41 Gauß (1) Eliminationsverfahren nach Gauß  Lösungsmenge und Rang einer n x (n+1) Matrix  Hier: zusätzliche Voraussetzung a 1,1 ≠ 0  Idee: Reduzierung der Variabeln durch Addition/Subtraktion der einzelnen Zeilen mit der Pivotzeile

42 Gauß (2) #include „Skeleton.h“ inline double init(const int a, const int b){ return (a==b) ? 1.0 : 2.0;} inline double copyPivot(const DistributedMatrix &A, int k, int i, int j, double Pij){ return A.isLocal(k,k) ? A.get(k,k) : 0;}

43 Gauß (3) inline void pivotOp(const DistributedMatrix & Pivot, int rows,int firstrow, int k, double** A){ double Alk; for (int l=0; l

44 Gauß (4) void gauss(DistributedMartix & A){ DistributedMatrix Pivot(sk_numprocs,Problemsize+1,0.0,sk_numprocs,1); for (int K=0; k

45 Gauß (5) int main(int argc, char **argv){ try{ InitSkeletons(argc, argv); DistributedMatrix A(Problemsize,Problemsize+1,&init,sk_numprocs, 1); gauss(A); A.show(); TerminateSkeletons();} catch(Exception&){cout << “Exception” << endl <

46 Gauß (6)  Ausführung auf 3-Prozessor-Maschine  Pivot.mapIndexInPlace(curry(copyPivot)(A)(k)) kopiert die Pivotzeile (I) in eine p x (n+1), also eine 3x4 Matrix  broadcastPartition übermittelt diese Zeile weiter  Mit mapPartitionInPlace wird auf jeder Partition der Matrix parallel pivotOP ausgeführt

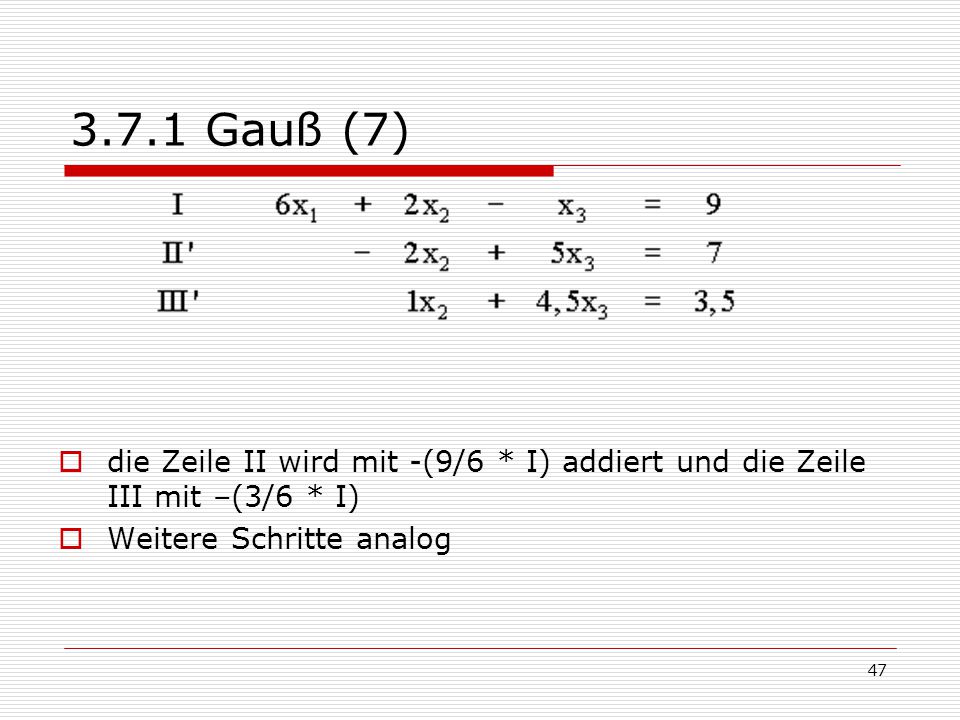

47 Gauß (7)  die Zeile II wird mit -(9/6 * I) addiert und die Zeile III mit –(3/6 * I)  Weitere Schritte analog

48 Matrixmultiplikation (1) Matrixmultiplikation  Idee: Multiplikation zweier verteilter Matrizen A und B durch Blockpartitionierung und Aufteilung auf n Prozessoren

49 Matrixmultiplikation (2) #include „Skeleton.h“ #include „math.h“ inline int negate(const int a) {return –a;} inline int add(const int a, const int b) {return a+b;} template C sprod (const DistributedMatrix & A, const DistributedMatrix & B, int i, int j, C Cij){ C sum=Cij; for(int k=0;k

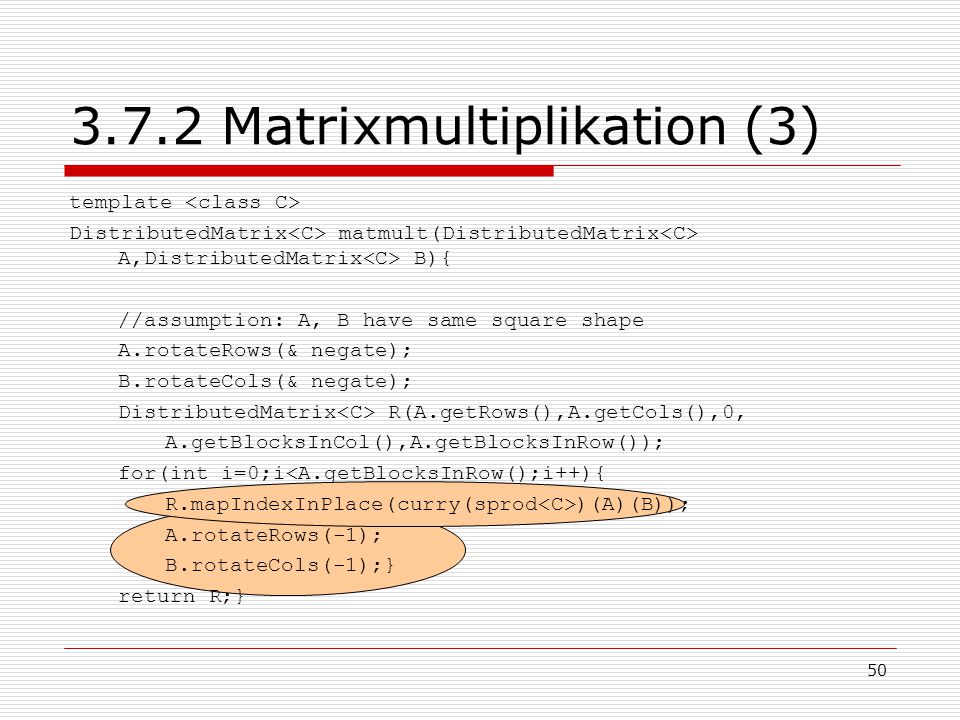

50 Matrixmultiplikation (3) template DistributedMatrix matmult(DistributedMatrix A,DistributedMatrix B){ //assumption: A, B have same square shape A.rotateRows(& negate); B.rotateCols(& negate); DistributedMatrix R(A.getRows(),A.getCols(),0, A.getBlocksInCol(),A.getBlocksInRow()); for(int i=0;i

51 Matrixmultiplikation (4) int main(int argc, char **argv){ try{ InitSkeletons(argc,argv)); int sqrtp=(int) (sqrt(sk_numprocs)+0.1); DistributedMatrix A(Problemsize,Problemsize, & add, sqrtp, sqrtp); DistributedMatrix B(Problemsize,Problemsize, & add, sqrtp,sqrtp); DistributedMatrix C=matmult(A,B); C.show(); TerminateSkeletons();} catch(Exception&){cout << “Exception” << endl << flush;}; }

52 52 Gliederung (1)Motivation (2)Grundlegende Technologien (3)Algorithmische Skelette (4)Alternativen zur Implementierung mittels Bibliothek (5)Fazit

53 53 4 Alternativen zur Bibliothek  P 3 L  SkIE

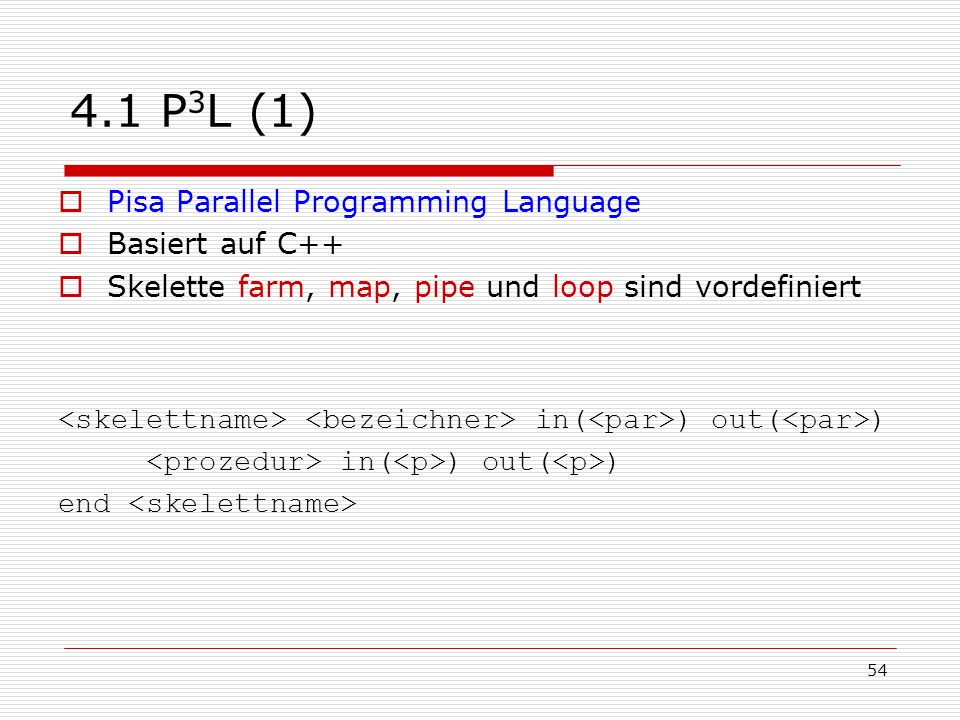

54 P 3 L (1)  Pisa Parallel Programming Language  Basiert auf C++  Skelette farm, map, pipe und loop sind vordefiniert in( ) out( ) end

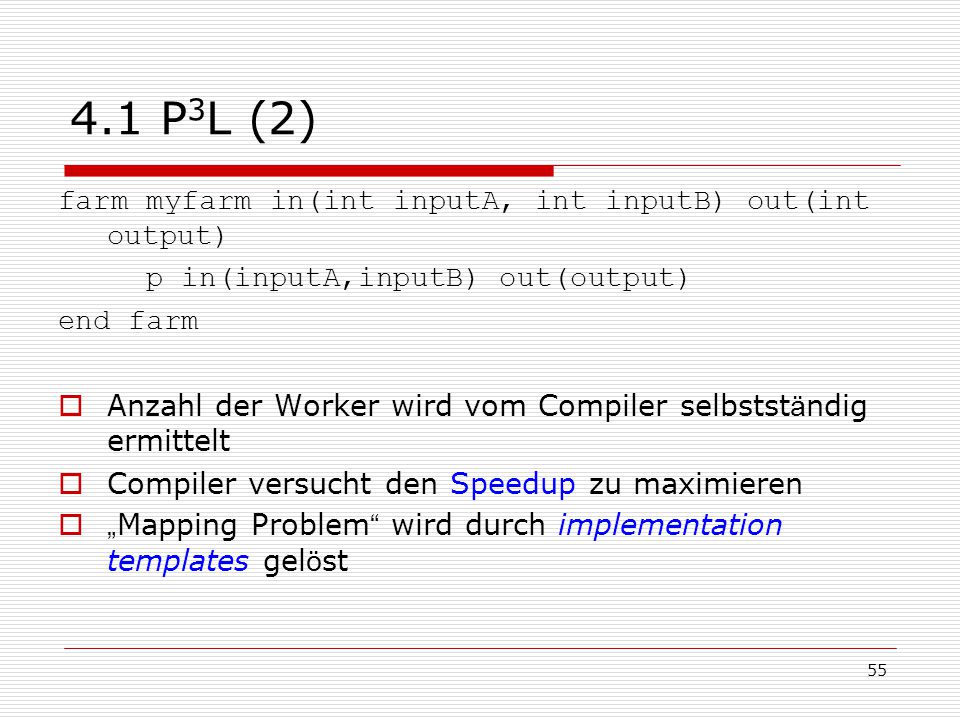

55 P 3 L (2) farm myfarm in(int inputA, int inputB) out(int output) p in(inputA,inputB) out(output) end farm  Anzahl der Worker wird vom Compiler selbstst ä ndig ermittelt  Compiler versucht den Speedup zu maximieren  „ Mapping Problem “ wird durch implementation templates gel ö st

56 P 3 L (3) Ausführung in 3 Stufen: 1.Emitter empfängt Datenstrom und verteilt ihn an die Worker 2.Worker führen Prozesse aus und geben das Ergebnis an den Collector 3.Collector empfängt Ergebnisse und schreibt sie in den Ausgabekanal

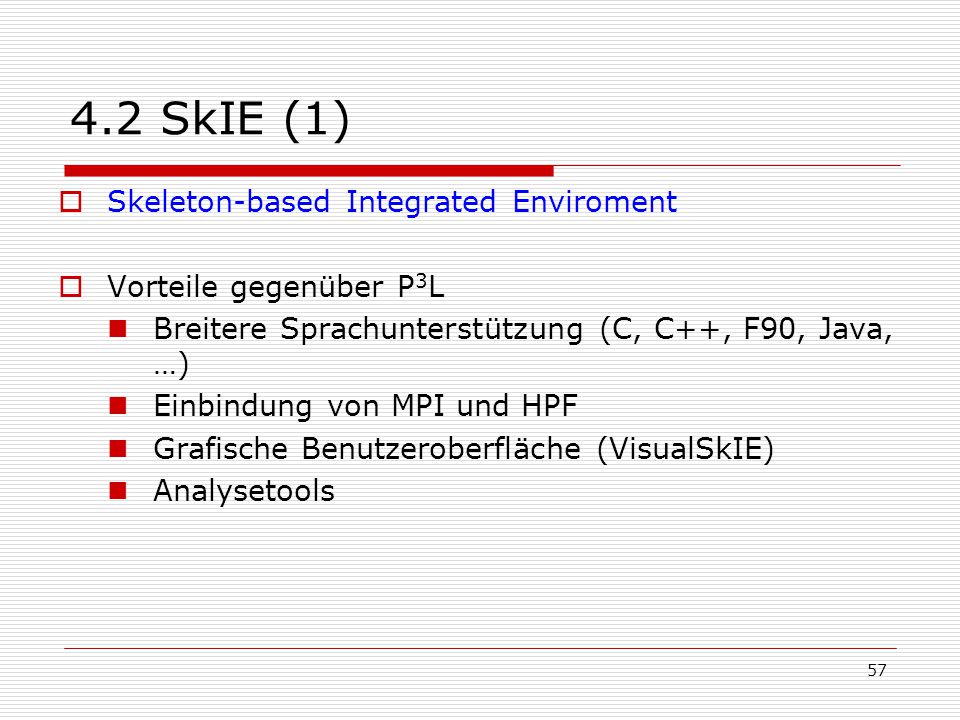

57 SkIE (1)  Skeleton-based Integrated Enviroment  Vorteile gegenüber P 3 L Breitere Sprachunterstützung (C, C++, F90, Java, …) Einbindung von MPI und HPF Grafische Benutzeroberfläche (VisualSkIE) Analysetools

58 SkIE (2)

59 SkIE (3) Anwendungsentwicklung mit SkIE in 3 Phasen:  Phase 1: Generieren des Codes und globale Optimierungen  Phase 2: Debugging  Phase 3: Performanzanalyse

60 60 Gliederung (1)Motivation (2)Grundlegende Technologien (3)Algorithmische Skelette (4)Alternativen zur Implementierung mittels Bibliothek (5)Fazit

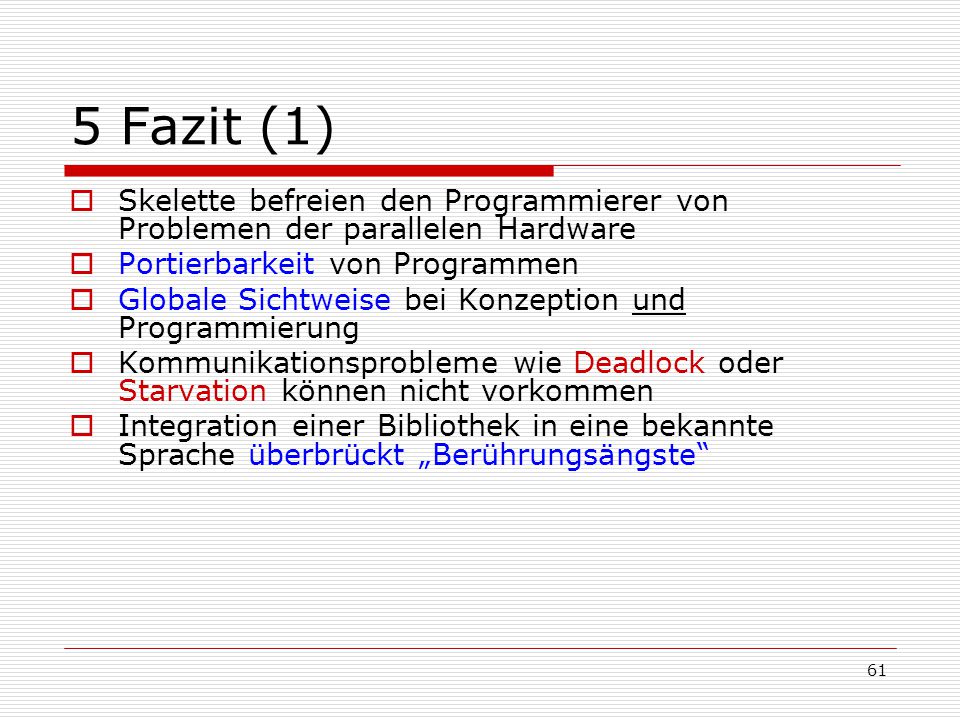

61 61 5 Fazit (1)  Skelette befreien den Programmierer von Problemen der parallelen Hardware  Portierbarkeit von Programmen  Globale Sichtweise bei Konzeption und Programmierung  Kommunikationsprobleme wie Deadlock oder Starvation können nicht vorkommen  Integration einer Bibliothek in eine bekannte Sprache überbrückt „Berührungsängste“

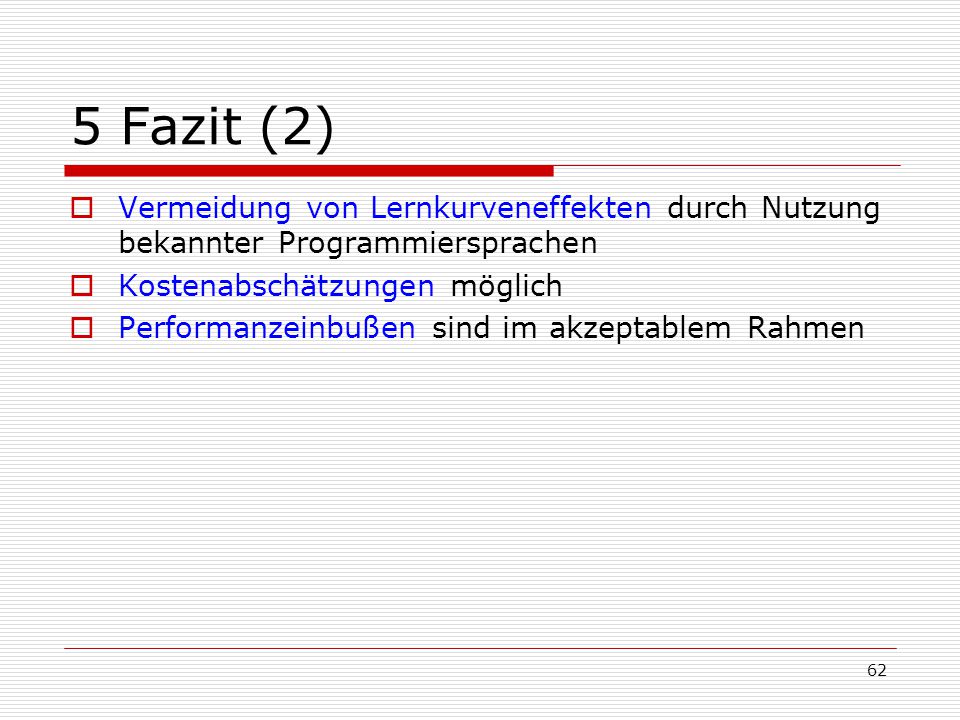

62 62 5 Fazit (2)  Vermeidung von Lernkurveneffekten durch Nutzung bekannter Programmiersprachen  Kostenabschätzungen möglich  Performanzeinbußen sind im akzeptablem Rahmen

63 63 Fragen / Diskussion
