1 Grundlagen Bewegungs- und Präsenzmelder

2 Physikalische Grundlage
P h y s i k a l i s c h e G r u n d l a g e n Physikalische Grundlage Wärme = Infrarot Infrarotstrahlung abhängig von der Oberflächentemperatur PIR(Passiv-Infrarot)-Melder detektieren mit Hilfe der Optik (Linse) sich bewegende warme Objekte – also auch Tiere. Was wissen Sie über die physikalischen Grundlagen? Wie erfasst eine PIR-Melder die Bewegung? Was heisst PIR? Wieso Passiv? Infrarot Elektromagnetische Wellen Spektralbereich zwischen 300 GHz bis 400 THz Sichtbarer Bereich Elektromagnetische Wellen Spektralbereich zwischen 380 THz bis 790 THz PIR = Passivinfrarot

3 = 300‘000 km/s PIR = Passivinfrarot = 750 nm 50Hz = Netzfrequenz
P h y s i k a l i s c h e G r u n d l a g e n = 300‘000 km/s Zusammenhang zwischen Frequenz und Wellenlänge Was wissen Sie über die physikalischen Grundlagen? Wie erfasst eine PIR-Melder die Bewegung? Was heisst PIR? Wieso Passiv? Wellenlänge Lichtgeschwindigkeit Frequenz PIR = Passivinfrarot = 750 nm 50Hz = Netzfrequenz = 6‘000 m 3

4 Erfassungsbereiches 2. P r i n z i p a u f b a u P I R – M e l d e r

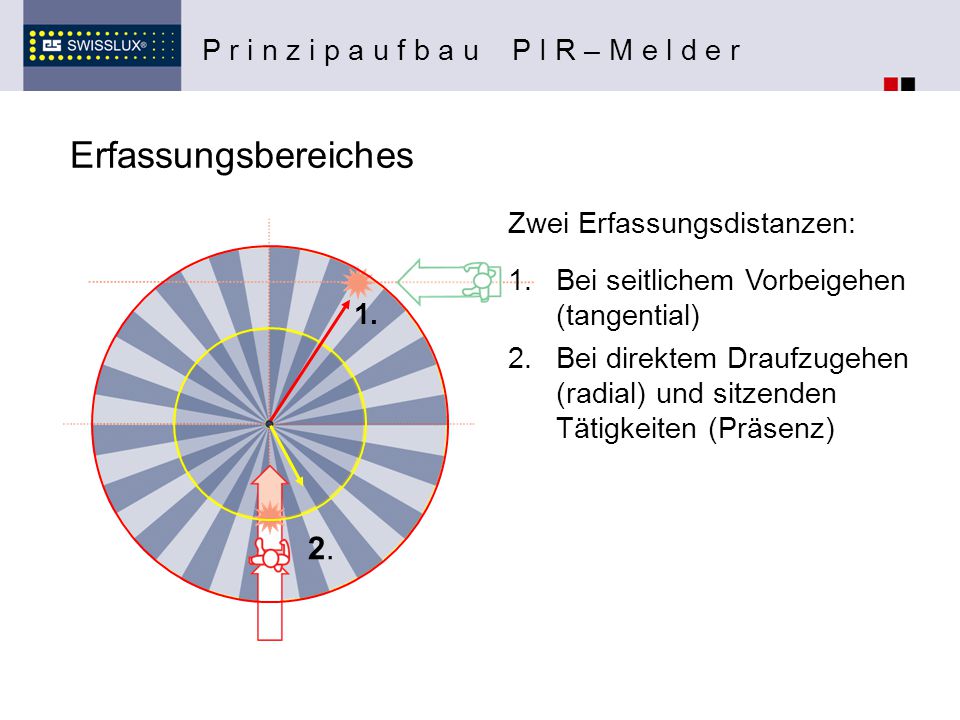

Zwei Erfassungsdistanzen: Bei seitlichem Vorbeigehen (tangential) Bei direktem Draufzugehen (radial) und sitzenden Tätigkeiten (Präsenz) Wiederholen: Zonen Durchqueren erzeugt das Signal Empfindlichkeit des Erfassungsbereiches ausführen! 1. 2.

5 Montagehöhe P l a n u n g & E i n s a t z
Mit zunehmender Höhe zunehmende Reichweite Mit zunehmender Höhe abnehmende Empfindlichkeit

6 Bewegungs- und Präsenzmelder sind beides PIR-Melder.
Lichtmessung Bewegungs- und Präsenzmelder sind beides PIR-Melder. Bewegungsmelder Schaltet die Helligkeitsmessung aus, sobald er das Licht einschaltet Präsenzmelder Misst die Helligkeit ununterbrochen Schaltet Licht aus, wenn trotz Bewegung genügend Tageslicht vorhanden ist

7 Lichtmessung Bewegungsmelder
P r i n z i p a u f b a u P I R – M e l d e r Lichtmessung Bewegungsmelder Einfache Lichtmessung CDS Sensor misst die Helligkeit Einfaches Verfahren... Ausschaltwert = Dämmerungswert + Kunstlicht (vereinfacht) Schaltet das Kunstlicht bei ausreichend Tageslicht nicht ab solange eine Bewegung erfasst wird Helligkeitswert [Lux] (Einschaltschwelle)

8 Lichtmessung Präsenzmelder
P r i n z i p a u f b a u P I R – M e l d e r Lichtmessung Präsenzmelder Erweiterte Lichtmessung: Zeit Helligkeit CDS Sensor misst die Helligkeit Einfaches Verfahren... Ausschaltwert = Dämmerungswert + Kunstlicht (vereinfacht) Schaltet das Kunstlicht bei ausreichend Tageslicht ab auch wenn Bewegung erfasst wird Tageslicht Kunstlicht Kunstlicht Helligkeitswert [Lux] (Einschaltschwelle) Ausschaltschwelle

9 Einfluss der Leuchte auf den Melder
P l a n u n g & E i n s a t z Einfluss der Leuchte auf den Melder Leuchte zu nah beim Melder >> zurück zu Übersicht Montageort Folie 5: oben rechts ins weisse klicken (um ein das nächste Thema einzusteigen) >> zurück zu Folie 3: auf schwarzes Quadrat klicken (um ein das nächste Thema einzusteigen) Zuviel direkten Lichteinfall auf den Melder < 30°

10 Störquellen P l a n u n g & E i n s a t z Bäume, Büsche
Ein- und ausschaltende Lüftung Geräte, welche Wärmeströmungen verursachen >> zurück zu Übersicht Montageort Folie 5: oben rechts ins weisse klicken (um ein das nächste Thema einzusteigen) >> zurück zu Folie 3: auf schwarzes Quadrat klicken (um ein das nächste Thema einzusteigen) WICHTIG: Mit Richten und Abdecken der Linsen kann der Erfassungsbereich den Gegebenheiten angepasst werden

11 Parallelschaltung S c h a l t s c h e m a
Die Lichtmessung der einzelnen Melder wird durch das Kunstlicht beeinflusst  Unerwünschte Abschaltungen können die Folge sein

12 Schaltung über Minuterie bzw. Treppenhausautomat
S c h a l t s c h e m a Schaltung über Minuterie bzw. Treppenhausautomat Die Lichtmessung der einzelnen Melder wird durch das Kunstlicht beeinflusst Unerwünschte Abschaltungen können die Folge sein In Räumen ohne Tageslicht Helligkeit immer auf Sonne stellen (Lichtmessung deaktiviert)

13 P l a n u n g & E i n s a t z Hand – 0 – Automat

14 Master- / Slave Schaltung
S c h a l t s c h e m a Master- / Slave Schaltung

15 Tasterbetrieb bei Präsenzmeldern
P l a n u n g & E i n s a t z Tasterbetrieb bei Präsenzmeldern Das Unterbrechen der Speisung sollte bei Präsenzmeldern nicht angewendet werden da die Lichtmessung aktiv bleibt und die Beleuchtung nach der Initialisierungsphase im Zustand ‚Hell‘ wieder löscht.
