1 Impulsverzerrungen © Roland Küng, 2009

2 Übertragungssystem Basisband
2 Fragen: Wie filtere ich im Empfänger so, dass das S/N für den gegebenen Sendeimpuls maximal wird. Wie forme ich die Impulse aus der Leitungscodierung so, dass beim Abtasten im Empfänger keine Interferenz durch Impuls-Verschmierung auftritt

3 Aufsplitten der Problematik
gefiltert S(f): Pulsspektrum Sendesignal C(f): Frequenzgang Kanal H(f): Frequenzgang Empfangsfilter Design Empfangsfilter : 2 Challenges Beschränkung Rauschbandbreite Pulsformung für optimales Abtasten

4 Optimales Filter = Matched Filter
1. Problem: Noise minimieren ¦S(f)¦ s(t) Optimale Filterung intuitive: Man gewichtet im Frequenzgang des Filters genau jene spektralen Anteile, die vom Sendepuls belegt sind und zwar proportional der Belegungsstärke ! Amplitudengang des Filterspektrum H(f)= Amplitudengang Pulsspektrum S(f) Nach dem Filter detektiert man die Signalenergie S2(f) des Pulses

5 Matched Filter (MF) Matched Filter mathematisch: P(t) mit Spektrum
S(f): Pulsspektrum Sender C(f): Frequenzgang Kanal H(f): Frequenzgang Empfangsfilter Zum Zeitpunkt T soll vor dem Abtaster das Verhältnis des Effektivwert des Impulses p(T) zum Rauschsignal n(t) maximal werden Anders formuliert: Signal/Geräuschverhältnis S/N von p(t) zur Zeit T soll maximal werden

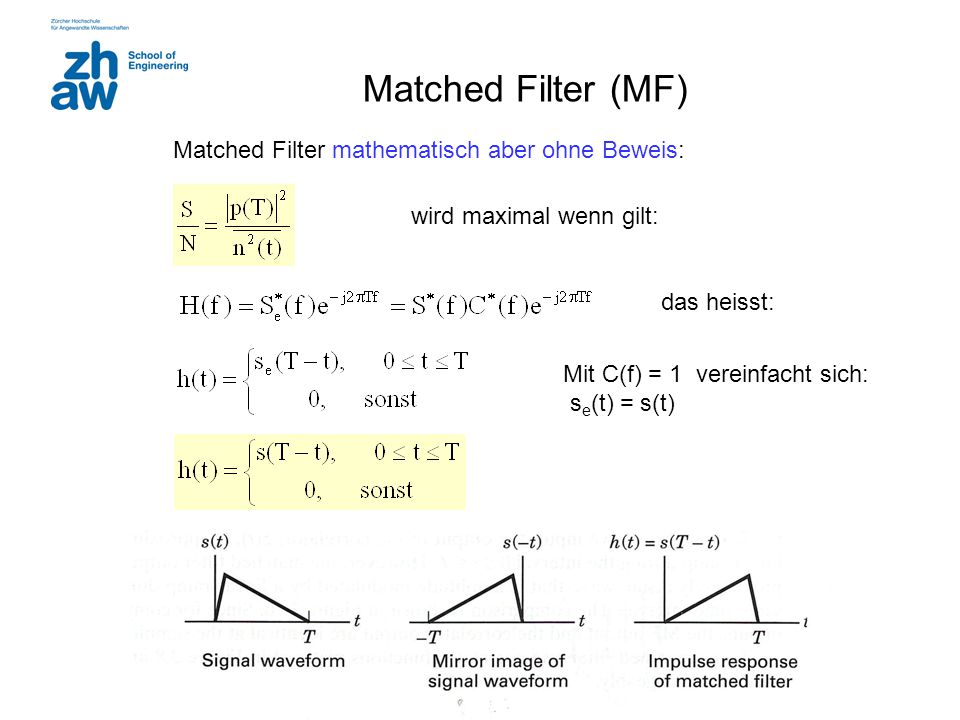

6 Matched Filter (MF) Matched Filter mathematisch aber ohne Beweis:
wird maximal wenn gilt: das heisst: Mit C(f) = 1 vereinfacht sich: se(t) = s(t)

7 Beispiel Matched Filter

8 Beispiel Matched Filter
2T T/2 3T/2 T t T/2

9 S/N am Ausgang des MF Man kann zeigen, dass gilt
N0 = einseitige Rauschleistungsdichte Es = Impulsenergie von s(t) Das S/N ist unabhängig von der Pulsform! Eine Erhöhung ist nur durch Erhöhung der Symbolenergie möglich, also durch mehr mittlere Signalleistung oder längere Symboldauer. umgeformt: d.h. MF Bandbreite ist immer

10 Matched Filter … Korrelator
Mathematisch äquivalent zur Zeit t=nT: Der Korrelator vgl. Faltung und Korrelation Allg. Def: Sender liefert Impuls s1(t) oder Impuls s2(t) MF wird auf die Differenz s1(t) – ss(t) entworfen

11 MF – Korrelator: Handhabung

12 MF für Rechteckimpuls s(t) Rechteck-Impulse:
MF Stossantwort: Rechteckimpuls Amplitudengang: sinx/x Realisation: Integrate & Dump Korrelator ist identisch mit MF

13 MF: Intersymbol Interferenz Problem
s(t) Wahl: sinx/x-Impulse: MF Stossantwort: sinx/x Amplitudengang: Rechteck Realisation: TP sehr hoher Steilheit Leider: Dauer Impulsantwort >> Bitdauer Problem Nr. 2 : Pulsübersprechen auf Nachbar Bit d.h. Intersymbolinterferenz ISI  f Auch bei andern Pulsformen z.B. Rechteckpuls nach RC-Tiefpass

14 Lösungsansatz Nyquist Kriterien
1. Kriterium Zeit Bsp Spektrum Kriterium vertikal: okay Volle Öffnung Entscheider: Schwelle bei 0.5 Augendiagramm Problem bei Signal Jitter (horizontal) Jitter z.B durch Taktregeneration

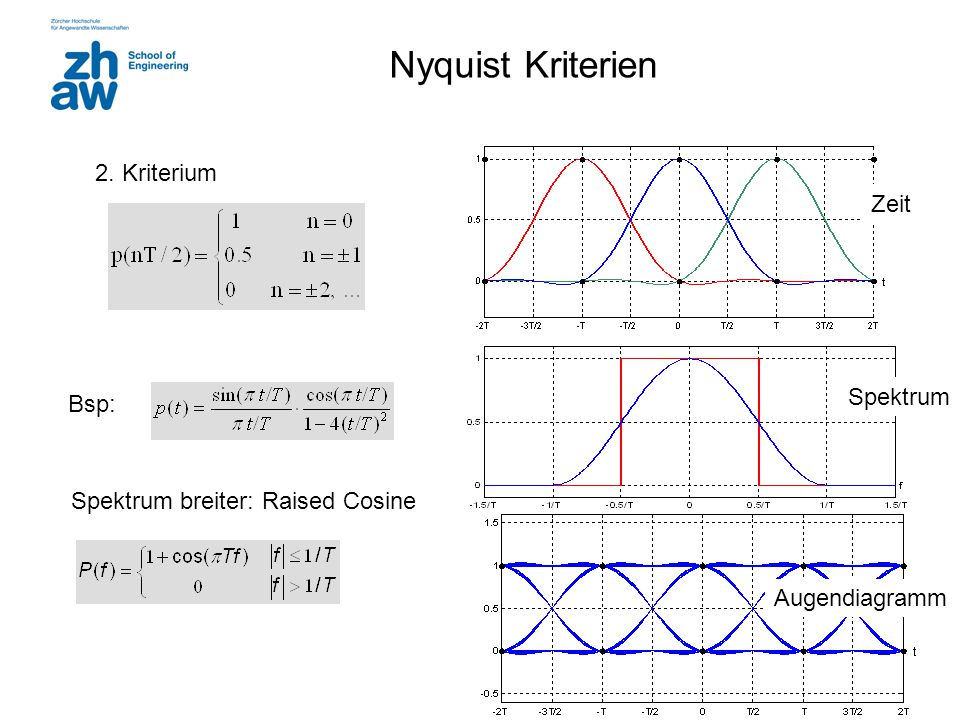

15 Nyquist Kriterien 2. Kriterium Zeit Spektrum Bsp:
Spektrum breiter: Raised Cosine Augendiagramm

16 Nyquist Kriterien Kompromiss: 1. Nyquist Krit. ganz erfüllen
2. Nyquist Krit. so gut wie möglich Bandbreite einstellen mit Roll-off Faktor  Zeit Spektrum Bsp. Fig.  = 0.5 Spektrum allg: Augendiagramm

17 Root Raised Cosine und MF
Rauschen macht das Auge zu! Matched Filter für P(f) verwenden Da nach dem Matched Filter entschieden wird, sind eigentlich 2 Filter in der Übertragungsstrecke: Das Sendepuls formende Filter und das passende MF.  Verteilen der Nyquist Impulsform auf Sender und Empfänger in gleichem Mass: Root Raised Cosine Filter P.S. Übrige Filter im System tendenziell breitbandig halten  kaum ISI

18 Bitfehler-Wahrscheinlichkeit
Bit Error Rate = BER Entscheidende Frage: Welche BER kann man für ein gegebenes S/N bekommen, wenn man alles richtig macht ? Standardabweichung Schwelle Signalwerte

19 Bitfehler-Wahrscheinlichkeit
Unipolar (0/1) Eb = Es/2 (muss statistisch auf 2 Bit verteilt werden) Es = Symbolenergie Eb = Bitenergie (Energie/Bit) N0 = Rauschleistungsdichte (spektral einseitig) MF:

20 Bitfehler-Wahrscheinlichkeit
bipolar (+1/-1) Es = Symbolenergie Eb = Bitenergie N0 = Rauschleistungsdichte (spektral einseitig) Eb = Es MF: Vergleich mit unipolar: Gleiche BER erreichbar für ¼ S/N, bzw. ½ Eb/N0

21 Bitfehler-Wahrscheinlichkeit

22 BER - Allgemeiner Fall Verwendete Symbole

23 The 100 $ Question Ist es besser unipolar mit 2 V Amplitude zu senden oder bipolar mit ±1 V Scheint wie bipolar zu sein Check:  Der Schein trügt: Ja es ist besser punkto BER bezogen auf Energie pro Bit Das Matched Filter liefert S/N = Ed/2N0 und Ed ~ Amplitude2 Nachteile: Keine Referenz für Entscheider bei Fading, Doppelter Leistungsverbrauch (4fach Peak Power) No free lunch !
