1 Energetische Flussdiagramme aus dem Monitoring der Einfamilienhäuser in SK Energetické tokové diagramy z monitorovania rodinných domov v SK WP7.

Ähnliche Präsentationen


Präsentation zum Thema: "1 Energetische Flussdiagramme aus dem Monitoring der Einfamilienhäuser in SK Energetické tokové diagramy z monitorovania rodinných domov v SK WP7."—  Präsentation transkript:

1 1 Energetische Flussdiagramme aus dem Monitoring der Einfamilienhäuser in SK Energetické tokové diagramy z monitorovania rodinných domov v SK WP7

2 2 Monitoring der Gebäude kann auf der Adresse aktivity-projektoveho-partnera-pp2-encoba/wp7/ verfolgt werden. aktivity-projektoveho-partnera-pp2-encoba/wp7/ Objekt 1Objekt 1. Neubau in der Region Bratislava. Kategorie des Gebäudes – Einfamilienhaus. Klasse der energetischen Effizienz des Gebäudes – A0. Objekt 2Objekt 2. Rekonstruiertes Gebäude, Region Bratislava. Kategorie des Gebäudes – Einfamilienhaus. Klasse der energetischen Effizienz des Gebäudes vor Rekonstruk- tion (der Vermutung nach – G, die schlimmste)

3 3

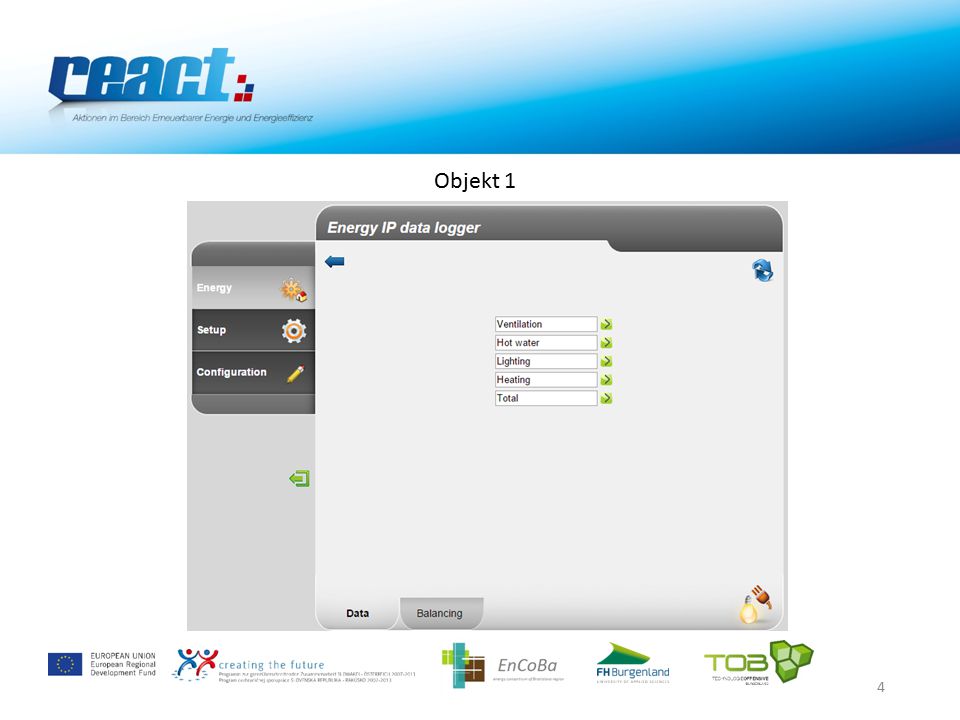

4 4 Objekt 1

5 5 Lüftung: Verbrauch: 44,894 kWh Preis: 5,57 € mit MwSt.

6 6 Lüftung : Verbrauch: 44,595 kWh Preis: 5,54 € mit MwSt.

7 7 Lüftung: Verbrauch: 20,485 kWh Preis: 2,54 € mit MwSt.

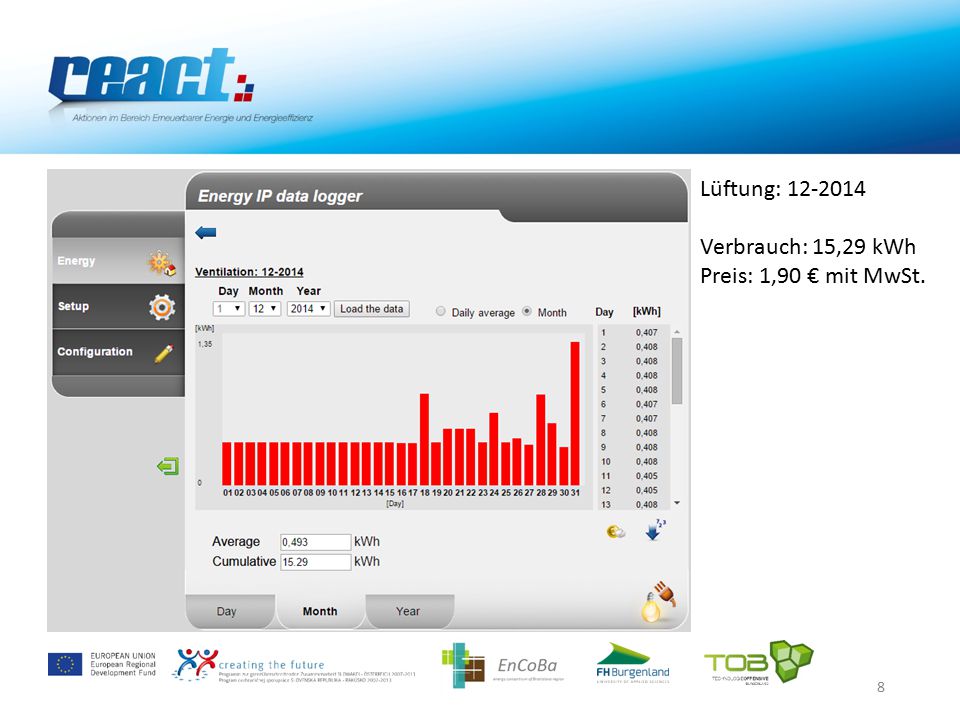

8 8 Lüftung: Verbrauch: 15,29 kWh Preis: 1,90 € mit MwSt.

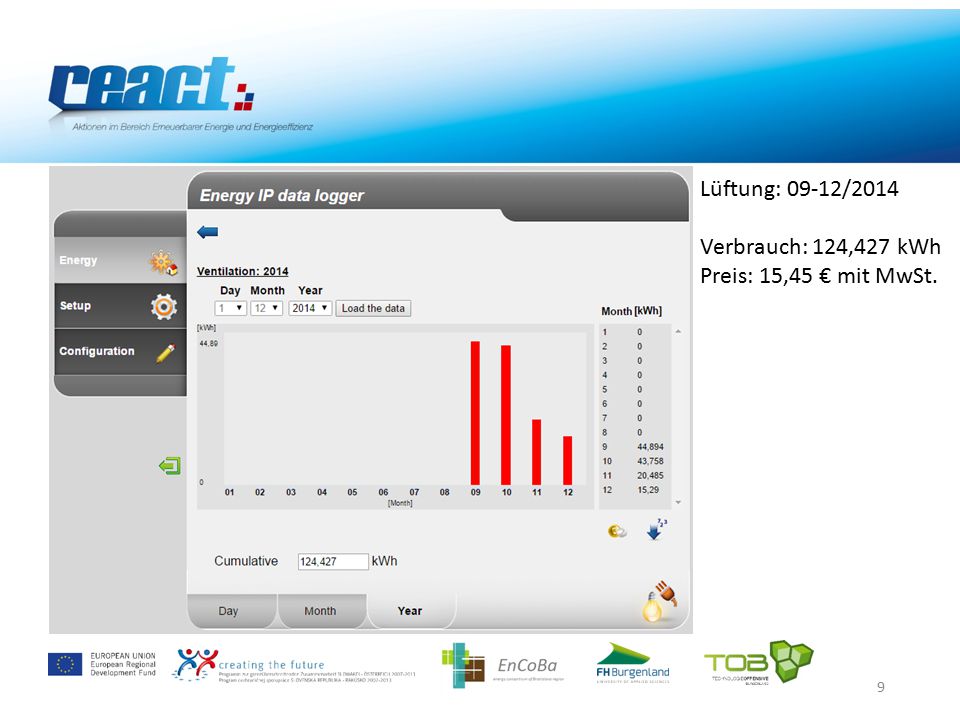

9 9 Lüftung: 09-12/2014 Verbrauch: 124,427 kWh Preis: 15,45 € mit MwSt.

10 10 Warmwasservorbereitung Verbrauch: 33,533 kWh Preis: 4,16 € mit MwSt.

11 11 Warmwasservorbereitung Verbrauch: 55,064 kWh Preis: 6,84 € mit MwSt.

12 12 Warmwasservorbereitung Verbrauch: 97,158 kWh Preis: 12,07 € mit MwSt.

13 13 Warmwasservorbereitung Verbrauch: 98,175 kWh Preis: 12,22 € mit MwSt.

14 14 Warmwasservorbereitung 09-12/2014 Verbrauch: 278,557 kWh Preis: 34,59 € mit MwSt. Aus dem Diagramm ist zu sehen, wie mit der fallen- den Sonnenkollektor- effizienz der Energie- verbrauch aufsteigt.

15 15 Beleuchtung Verbrauch: 7,895 kWh Preis: 0,98 € mit MwSt.

16 16 Beleuchtung Verbrauch: 11,609 kWh Preis: 1,44 € mit MwSt.

17 17 Beleuchtung Verbrauch: 11,694 kWh Preis: 1,45 € mit MwSt.

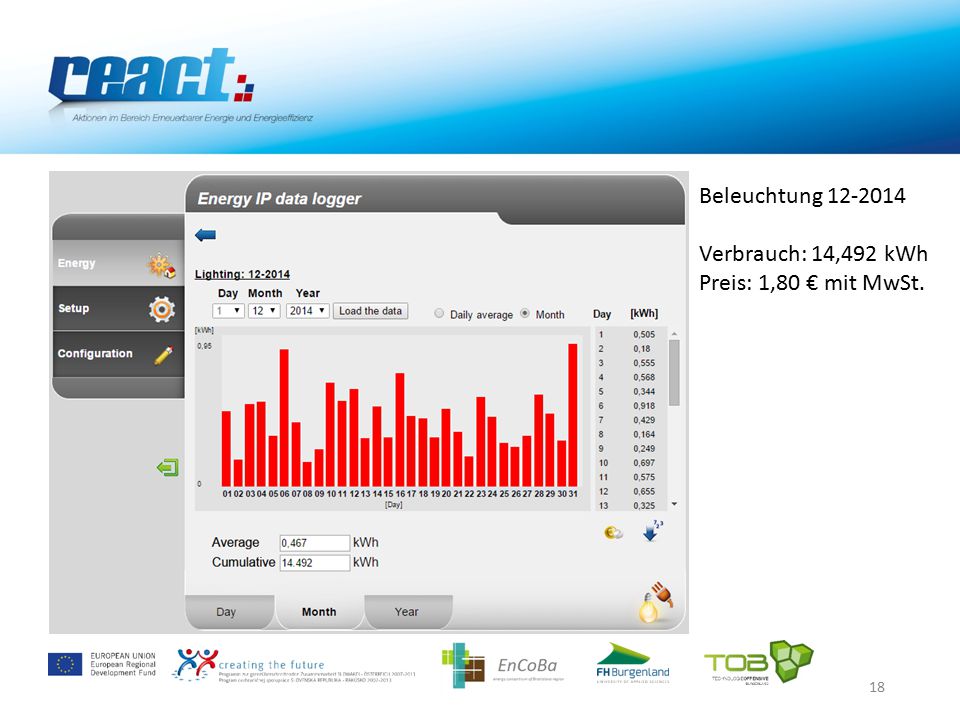

18 18 Beleuchtung Verbrauch: 14,492 kWh Preis: 1,80 € mit MwSt.

19 19 Beleuchtung 09-12/2014 Verbrauch: 45,484 kWh Preis: 5,65 € mit MwSt.

20 20 Heizung In diesem Zeitraum wurde die elektrische Heizung nicht einge- schaltet. Geheizt wurde im Kamin einmal in der Woche. Abgeschätzter Holz- verbrauch im Kamin ca. 40 Kg, was bedeutet ca. 160 kWh, nach Berück- sichtigung des Konver- sionfaktors der Primär- energie (0,1) ist es ca. 16 kWh.

21 21 Elektrische Energie Gesamtverbrauch Verbrauch: 273,09 kWh Preis: 33,92 € mit MwSt.

22 22 Elektrische Energie Gesamtverbrauch Verbrauch: 260,33 kWh Preis: 32,33 € mit MwSt.

23 23 Elektrische Energie Gesamtverbrauch 11-12/2014 Verbrauch: 533,416 kWh Monitoringkonzept erfordert keine Messung des Gesamtenergiever- brauchs, jedoch, um die Anteile einzelner Kategorien zu ermitteln, wurde nachträglich auch der Gesamt- energiemesser installiert. Diese Messung begann am 31. Oktober und wird noch immer durchgeführt. Die Verbrauchsangaben im Text sind nur für Monate November und Dezember und nur für einen Oktobertag.

24 24

25 25 Berechnung des Primärenergieverbrauchs pro m 2 der Gesamtfläche im Objekt Nr.1 für Verbrauch im Monat:KonversionsfaktorPrimärenergie Lüftung:20,485 kWh2,764 56,62 (wird nicht beurteilt) Warmwasservorbereitung:97,158 kWh2,764268,54 Beleuchtung:11,694 kWh2,764 32,32 (wird nicht beurteilt) Heizung (elektr. Energie)02,764 0 Heizung (Holz, Schätzung)80,00 kWh0,1 8,00 Insgesamt:276,54 276,54 * 12 / 152,1 = 21,82 kWh/m 2 a Was bedeutet, dass die Bedingungen für ein Gebäude mit fast Null-Energiebedarf damit erfüllt wurden.

26 26 Objekt Nr. 2

27 27 Warmwasservorbereitung Verbrauch: 120,091 kWh Preis: 14,91 € mit MwSt.

28 28 Warmwasservorbereitung Verbrauch: 40,472 kWh Preis: 5,03 € mit MwSt. Flussdiagramm wurde am 5.Oktober wegen Rekonstruktion des Bads und der Küche unterbrochen. Am 5.Oktober wurde elektrischer Boiler im Bad beseitigt, am 14. Oktober wurde ein neuer 10 Liter Boiler in der Küche installiert, nur für den Küchen- bedarf.

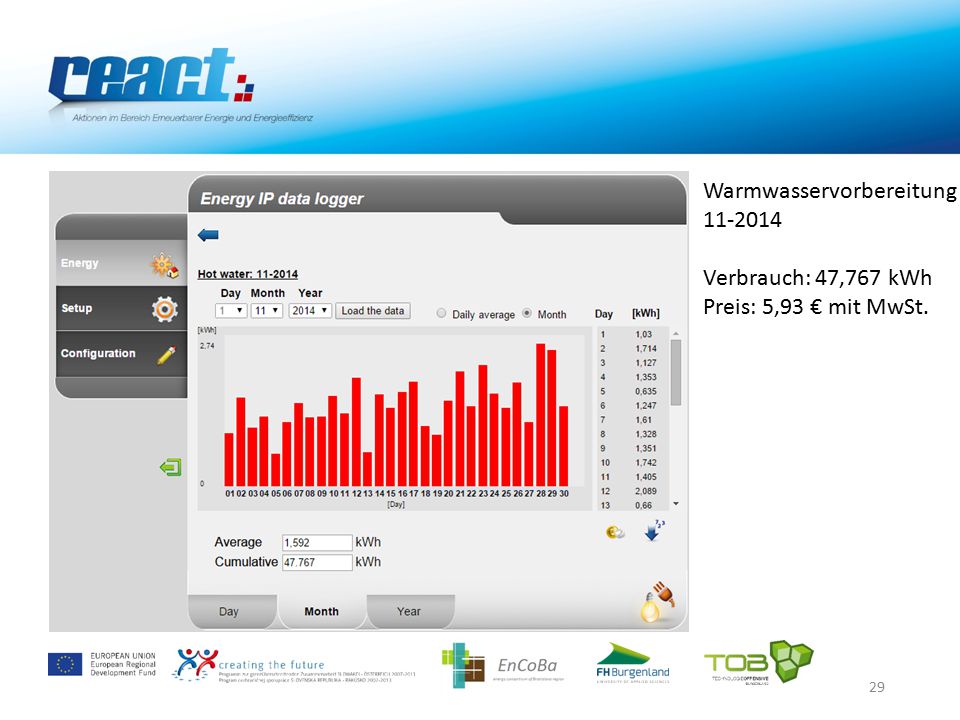

29 29 Warmwasservorbereitung Verbrauch: 47,767 kWh Preis: 5,93 € mit MwSt.

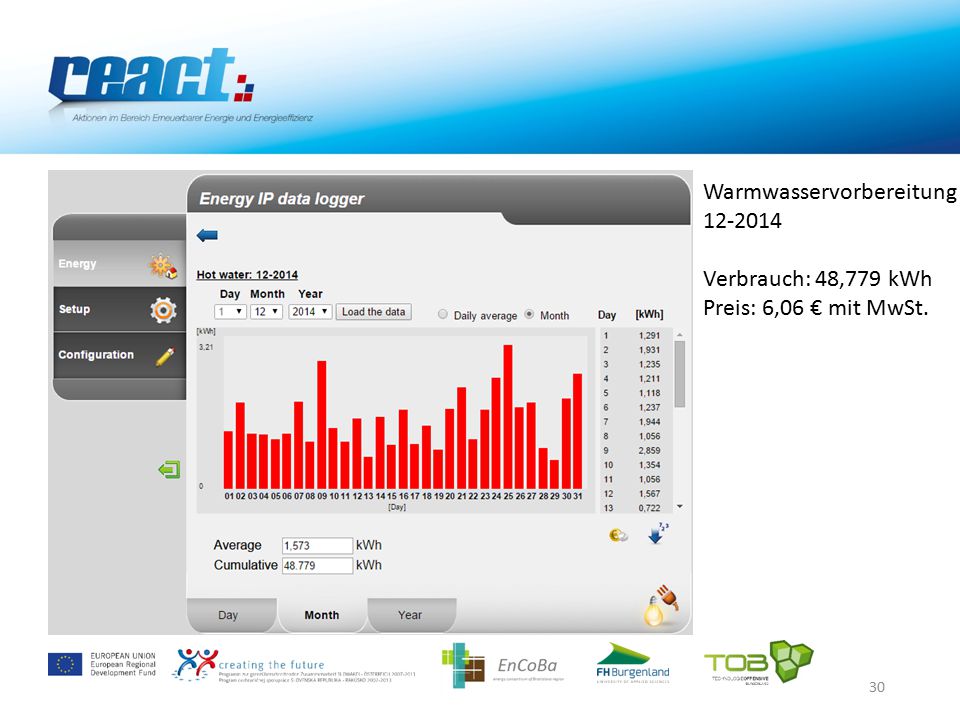

30 30 Warmwasservorbereitung Verbrauch: 48,779 kWh Preis: 6,06 € mit MwSt.

31 31 Warmwasservorbereitung 09-12/2014 Verbrauch: 257,109 kWh Preis: 31,93 € mit MwSt.

32 32 Lüftung 12/2014 Verbrauch: 2,956 kWh Preis: 0,37 € mit MwSt. Verbrauch wurde von den Angaben der letzten 10 Tage gerechnet, und zwar dem Tag der Inbetriebnahme der Rückwärme- gewinnungsanlage wegen. Durchschnittlicher Monatsverbrauch bekommt man als 3-mal multiplizierter oben erwähnter Wert: Durchschnittlicher Monatsverbrauch = 8,87 kWh.

33 33 Beleuchtung 09-12/2014 Verbrauch: 40,495 kWh Preis: 5,03 € mit MwSt.

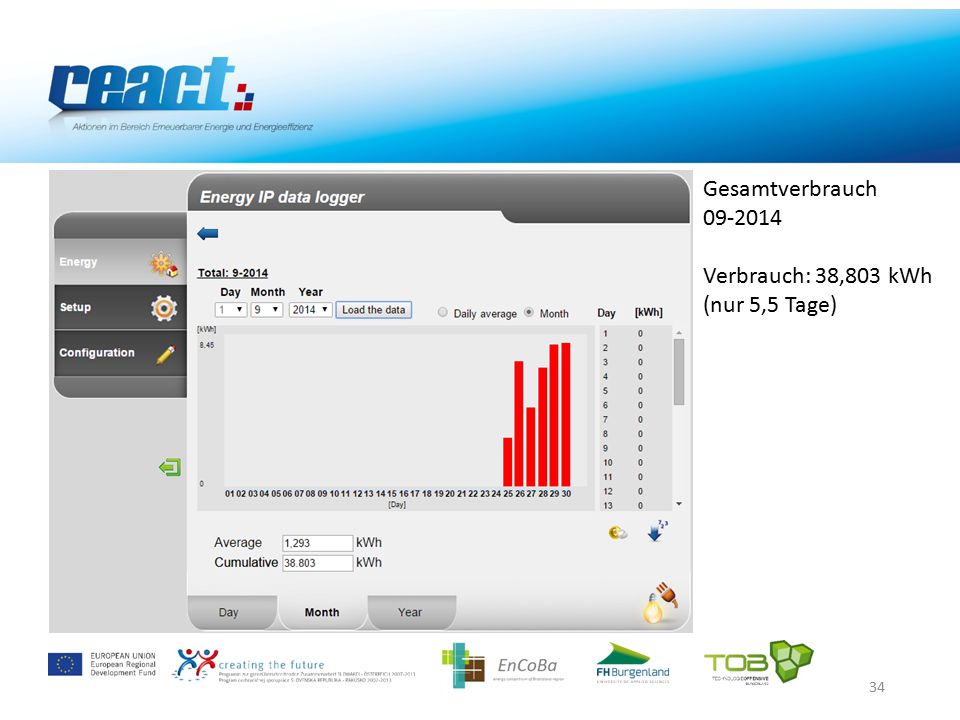

34 34 Gesamtverbrauch Verbrauch: 38,803 kWh (nur 5,5 Tage)

35 35 Gesamtverbrauch Verbrauch: 321,302 kWh Preis: 39,90 € mit MwSt.

36 36 Gesamtverbrauch Verbrauch: 397,256 kWh Preis: 49,34 € mit MwSt. Zunahme des Gesamtenergieverbrauchs im Zeitraum vom 23.Oktober bis zum 16. November hängt mit der Verwendung der elektrischen Heizung zusammen. Der Gas- heizungskessel wurde am 17. November in Betrieb genommen, die Messung des Gasverbrauchs erst am 25. November.

37 37 Gesamtverbrauch Verbrauch: 222,715 kWh Preis: 27,66 € mit MwSt..

38 38 Gesamtverbrauch 09-12/2014 Verbrauch: 980,076 kWh Auch auf diesem Diagramm ist der Zuwachs des Energieverbrauchs im Oktober und November klar zu sehen, und zwar der Verwendung der elektrischen Heizung wegen. Dezemberverbrauch ist schon stabilisiert und diese Werte können als Referenz- werte genommen werden.

39 39 Gasverbrauch 11/2014 Verbrauch: 29,11 m 3 oder ca. 291 kWh Bemerkungen: 1.Gasverbrauch im Diagramm wird in Impulsen dargestellt. 100 Imp.= 1 m m 3 Gas repräsentiert ca. 10 kWh Energie. 3.Gas wird für Heizung und für Warm- wasservorbereitung im Bad verbraucht. 4.Warmwasser für die Küche wird vom 10 Liter elektrischen Boiler gewonnen.

40 40 Gasverbrauch 12/2014 Verbrauch: 173,25 m 3 oder ca kWh Preis: 85,24 € mit MwSt.

41 41

42 42 Die Außenwände vom Objekt Nr. 2 sind noch nicht gedämmt, was auch im Verbrauch der Heizungsenergie reflektiert wird. Weitere Auswertungen werden zum Abschluss der Heizungssaison gemacht. Restliche Daten über den Energieverbrauch sind vorläufig nicht alarmierend. Dieses Monitoring zeigt die Gebiete, in den noch was getan werden muss, um den Energieverbrauch zu reduzieren.

43 43 Vielen Dank für Ihre Aufmerksamkeit ! EnCoBa Team des REAct-Projekts
