1 Einführung in das Netzwerk-Management Windows 2000 Tools zur Kontrolle eines Rechners EDV-Management Das OSI-Management-Modell De-facto-Standard SNMP SNMP-Programme Übungen

2 Windows 2000-Tools zur Kontrolle einer Arbeitsstation unter Systemsteuerung –das Registerblatt Gerätemanager bei System: Informationen über die installierte Hardware unter Zubehör / Systemprogramme –Systeminformationen: ausführliche Hard- und Software-Informationen –Systemmonitor: Auslastung der CPU unter Ausführen aufzurufen –ipconfig /all : Informationen über die IP- Konfiguration –Ping : Verbindungskontrolle zu einem Host

3 Systeminformationen zum Beispiel: Liste aller Autostart-Programme

4 Ipconfig /all Aufruf bei Start / Ausführen /cmd ipconfig /all (Leerzeichen beachten!)

5 Freeware-Tools unter Win98 Qcheck von NetIQ –Ein besseres Ping-Programm. Muss auf beiden Stationen gestartet sein. –Beschreibung und Download: Neotrace-Express –Zeigt grafisch auf einer Landkarte den Weg eines Datenpaketes an. –Beschreibung und Download: Portscanner für die TCP/IP-Dienste –Einfacher Portscanner –www.basisone.de

6 ping Aufruf mit der Host-IP-Adresse Mit dem Ping-Befehl wird kontrolliert, ob ein Host im Netz erreicht werden kann. Ein gesendetes Datenpaket wird vom Empfänger zurückgesendet. Die Zeitangaben (Round Trip Time) sind ein Maß für die Qualität der Verbindung TTL=>Time To Live

7 Ein besseres Ping-Programm Qcheck muss nicht unbedingt auf den zu testenden Endstationen gestartet werden. Das Programm endpoint.exe muss auf den zu testenden Endstationen gestartet sein.

8 Neotrace Express Version 3.25 Neotrace ist ein besseres tracert. Es zeigt die Route zwischen dem Client (Rechner mit dem Browser) und dem Server (Rechner mit der Web-Seite) auf einer Landkarte. Neotrace ermittelt alle IP-Adressen der Router, die die Datenpakete vom Client zum Server routen. Zieladresse angeben

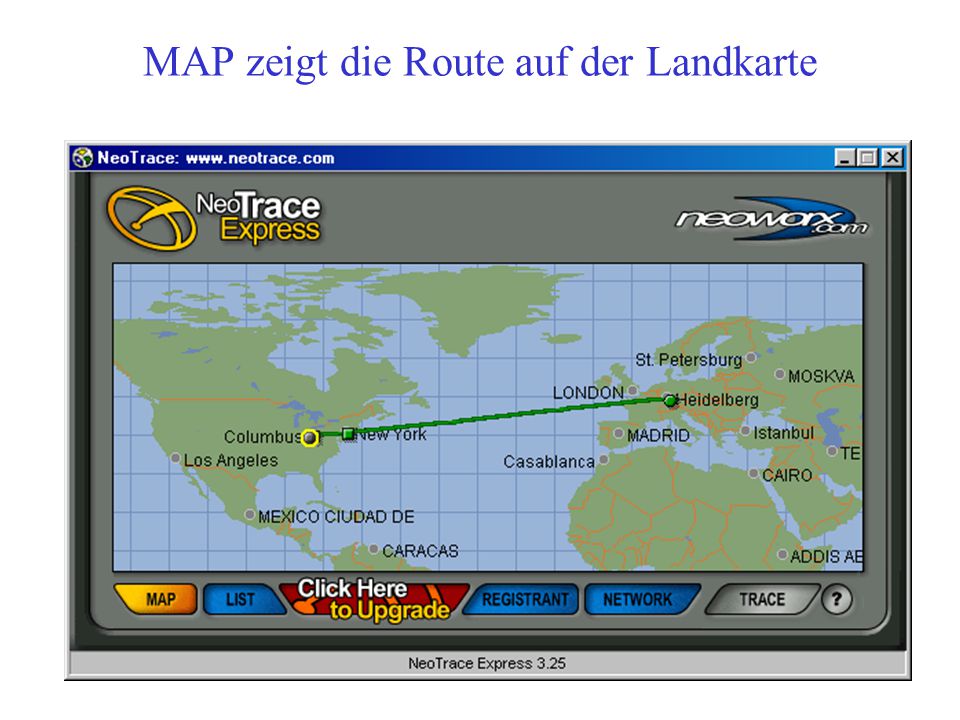

9 MAP zeigt die Route auf der Landkarte

10 LIST zeigt die IP-Adressen der Router und Endgeräten

11 Portscanner 1.IP-Adresse eingeben. 2.Reset Port drücken 3.Scan drücken Die offenen Ports werden angezeigt. Ports sind im TCP/IP- Protokoll Nummern, die die Dienste kennzeichnen.

12 Vorsicht beim Portscannen Das Suchen nach den offenen Ports bei einem fremden Server ist ein Angriff auf das fremde Netzwerk. Unnötige offene Ports stellen Sicherheitslücken dar und werden von Hackern für das Eindringen in eine fremdes Netzwerk benutzt. Deswegen sollte man bei Übungen nur eigene Server scannen.

13 Übungen zu den Standard-Utilities Schauen Sie nach, welche IP-Adresse ihr Rechner hat. (Programm winipcfg bei Ausführen starten) Pingen Sie den Nachbarrechner an. (Im MSDOS-Fenster den Ping-Befehl mit der IP-Adresse des Nachbarrechners starten.) Starten Sie Qcheck auf Ihrer Station und auf der Gegenstation (mit dem Nachbarn absprechen). Tragen Sie die IP-Adresse der Gegenstation bei Endpoint 1 ein, ihre IP-Adresse bei Endpoint 2. Kontrollieren Sie die Qualität der Verbindung: –Messen Sie die Response Time mit einer Datengröße von Bytes –Messen Sie die Datenrate (throughput) bei einer Datengröße von 1000KBytes (Mbps => Megabit pro Sekunde) Qcheck kann auch Endgeräte kontrollieren, ohne dass auf diesen Geräten das Programm Qcheck gestartet ist. Allerdings muss das Programm endpoint auf den zu testenden Rechner gestartet sein. –Kontrollieren Sie von Ihrer Station die Datenübertragung von 2 anderen Rechnern.

14 Weitere Utilities Starten Sie Neotrace (NTX). –Neotrace benötigt beim ersten Start den Standort des Rechners. Geben Sie bei City Mannheim ein. –Geben Sie eine Internet-Adresse an und schauen Sie sich den Weg der Datenpakete bei MAP und die Router-Adressen bei LIST an. –z.B. server.cbs.hd.bw.schule.de –z.B. Starten Sie den Portscannner (Network Portscan 2.1) und kontrollieren Sie die offenen Ports des Servers ( ) und eines Servers im Internet z. B. –www.leu.bw.schule.de –www.bsz.hdh.bw.schule.de

15 EDV-Management Unternehmensmanagement –Eingliederung der EDV in die Geschäftsprozesse des Unternehmens Informationsmanagement –Verwaltung der Firmendaten, wie Hardwareausstattung, Softwareausstattung, Kundendatenbank, usw Systemmanagement –Überwachung von Endsystemen: Workstations, Server, Netzwerkdrucker Netzmanagement –Überwachung von Netzressourcen: managebare Hubs, Switches, Router

16 Beispiel: Informationsmanagement Automatisches Aufspüren von Netzwerk- komponenten (discovery) Automatisches Eintragen der Hardware mit Informationen in eine Datenbank (Inventory)

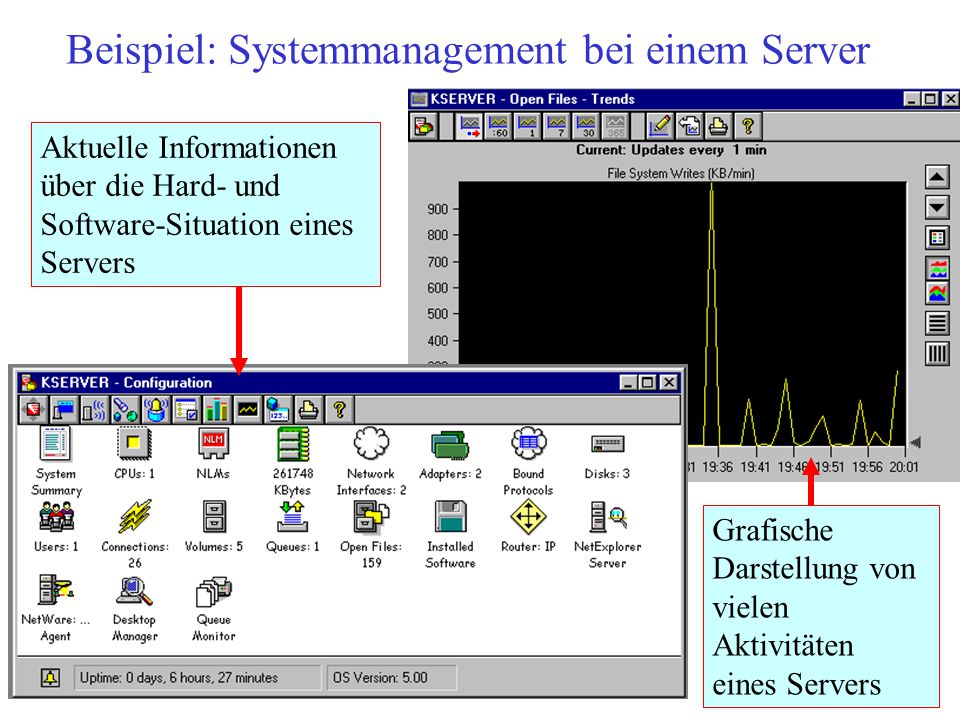

17 Beispiel: Systemmanagement bei einem Server Grafische Darstellung von vielen Aktivitäten eines Servers Aktuelle Informationen über die Hard- und Software-Situation eines Servers

18 Überwachung eines Servers übers Internet

19 Beispiel: Netzwerkmanagement Auslastung eines Ports Grafische Darstellung Kontrolle eines Switches z.B: Einstellungen der Ports

20 Gründe für Netz-Management Mehr Service geringeres Risiko niedrigere Kosten Low cost of Ownership

21 Aufgaben des Netz-Management Überwachung von Servern, Clients, Netzwerkkomponenten Automatische Benachrichtigungen bei Fehlern Steigerung der Performance Erkennen von Engpässen Netzwerkanalyse Wartung und Konfiguration des Desktops Remote-Zugriffe Sicherheitsverwaltung Installation der Software Problembehebung

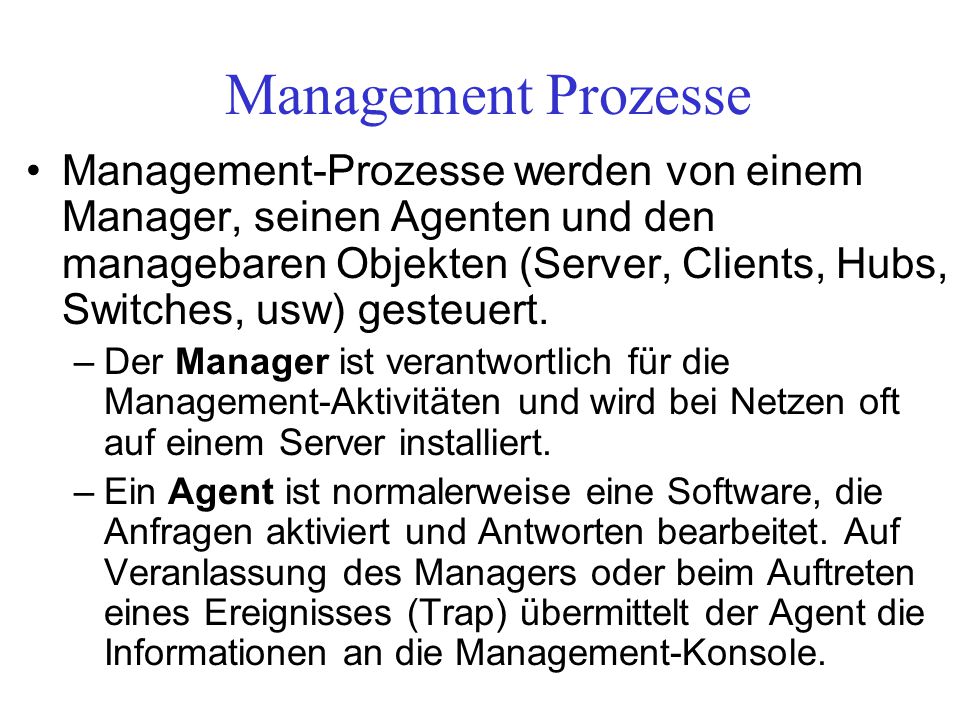

22 Management Prozesse Management-Prozesse werden von einem Manager, seinen Agenten und den managebaren Objekten (Server, Clients, Hubs, Switches, usw) gesteuert. –Der Manager ist verantwortlich für die Management-Aktivitäten und wird bei Netzen oft auf einem Server installiert. –Ein Agent ist normalerweise eine Software, die Anfragen aktiviert und Antworten bearbeitet. Auf Veranlassung des Managers oder beim Auftreten eines Ereignisses (Trap) übermittelt der Agent die Informationen an die Management-Konsole.

23 M anagement I nformation B ase (MIB) 1 Die MIB ist eine Datenbank, die die relevanten Daten für ein Management-System enthält. Die MIB ist hierarchisch aufgebaut und besteht aus einer genormten Baum-Struktur. Der MIB-Baum wird weltweit durch die ISO verwaltet. In dem Rahmenwerk Structure of Management Information (SMI), beschrieben in RFC 1212, ist die Vorgehensweise für Eintragungen in die MIB festgelegt.

24 M anagement I nformation B ase (MIB) 2 Die Wurzel (Root) des MIB-Baumes wird durch den Knoten ISO(1) gebildet. Am Ende eines Astes ist ein Objekt. Sämtliche Einträge des MIB-Baumes werden durch die Internet Assigned Numbers Authority (IANA) geregelt. Die ISO überträgt die Verantwortung für Teilbäume den jeweils zuständigen Organisationen.

25 Der MIB-Baum (MIB-Tree) Objekt: SysUpTime(3)Der Weg: Der Teilbereich des MIB-Baumes, der von jedem Gerät mit aktiviertem (SNMP) Management-Dienst bearbeitet wird.

26 Das MIB-Objekt Ein Objekt der MIB ist ein Begriff für eine Ressource, die einen bestimmten Teilbereich des Netzes darstellt. Kann dieses Objekt in ein Netzwerkmanagement-Konzept eingebunden werden, so spricht man von einem managebaren Objekt ( managed object ). Beispiele für MIB-Objekte: –Systemzeit des Gerätes (SysUpTime) –Zähler für gesendete Pakete –Anzahl der fehlerhaften Pakete –Anzahl der Kollisionen in einem CSMA/CD-Segment, usw. Bei den Objekten handelt es sich um Variable (einfache Zahlenwerte, Listen, Tabellen), die abgefragt oder gesetzt werden können.

27 Object Identifier (OID) Jedes Managed Objekt ist eindeutig im MIB-Baum mittels einer Namenskette oder einer Zahlenkette oder beides identifizierbar. Diese Kette (Pfad) wird als Object Identifier (OID) bezeichnet. Der Teilbaum für das Internet-Management hat folgende Kennung: –iso(1).org(3).dod(6).internet(1) iso => International Organization for Standardization org => Organization dod => Department of Defense internet => Das IP-basierende Internet weitere Notationen sind gleichfalls gültig: –iso.org.dod.internet – Beispiel: OID des Objekts SysUpTime(3) – Die Abfrage von von SysUpTime ergibt die Zeit (in 1/100 Sekunden), seitdem der SNMP-Agent des abgefragten Systems reinitialisiert wurde.

28 Siehe Datei MIB1_2.jpg

29 Hersteller-MIBs Agenten für Management-Systeme enthalten üblicherweise den vom Gerät unterstützten Anteil der MIB-2. In MIB-2 sind Kategorien wie system, interfaces, ip, icmp, tcp, udp usw. zu finden. Da diese Gruppen nicht ausreichen, um gerätespezifische Daten darzustellen, besteht die Möglichkeit, diese durch herstellerspezifische MIBs zu repräsentieren, diese sind im MIB-Baum unter –iso.org.dod.internet.private.enterprises – wiederzufinden und werden Enterprise MIBs genannt.

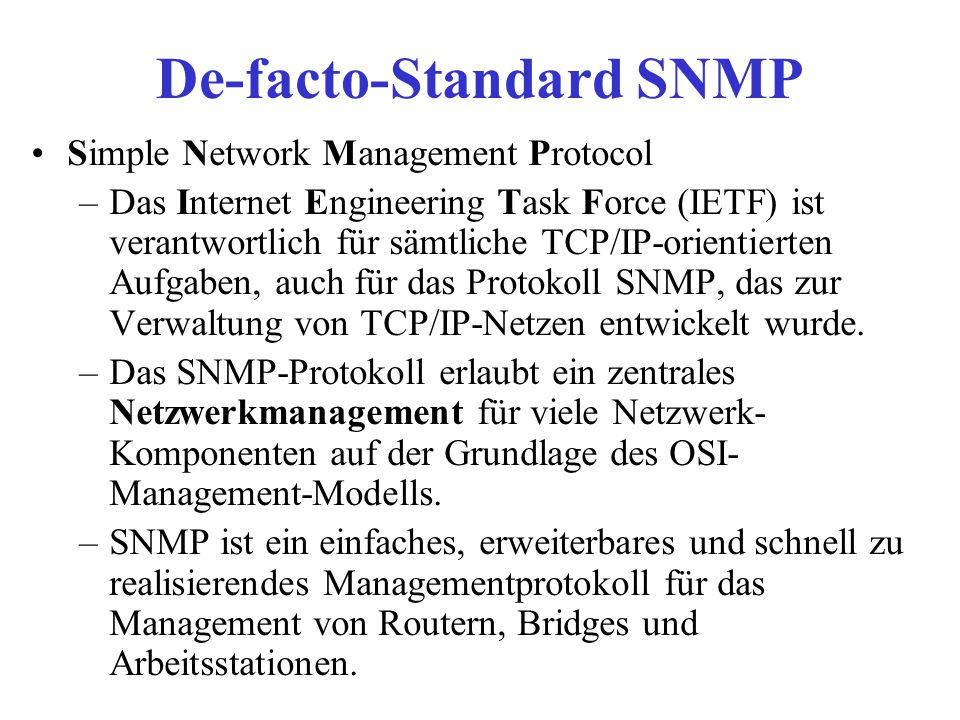

30 De-facto-Standard SNMP Simple Network Management Protocol –Das Internet Engineering Task Force (IETF) ist verantwortlich für sämtliche TCP/IP-orientierten Aufgaben, auch für das Protokoll SNMP, das zur Verwaltung von TCP/IP-Netzen entwickelt wurde. –Das SNMP-Protokoll erlaubt ein zentrales Netzwerkmanagement für viele Netzwerk- Komponenten auf der Grundlage des OSI- Management-Modells. –SNMP ist ein einfaches, erweiterbares und schnell zu realisierendes Managementprotokoll für das Management von Routern, Bridges und Arbeitsstationen.

31 Geschichte von SNMP 1987: –Das SGMP-Protocol ist im RFC 1028 beschrieben. Dieses Protokoll ermöglichte die schnelle Entwicklung von Management Tools. Wegen der Einfachheit und der Flexibilität wurde das SGMP-Protokoll für die ersten Vorschläge von SNMP benutzt. –COMMON MANAGEMENT INFORMATION PROTOCOL (CMIP) als framework ("Grundgerüst") zur Internet Verwaltung vor. –später wurde das CMIP durch CMOT (CMIP über TCP) ersetzt und als Netzwerk-Managementprotokoll deklariert 1988: –zum Übergang div. Systeme von SGMP zu CMOT wurde die Entwicklung vom SIMPLE MANAGEMENT NETWORK PROTOCOL (SNMP) begonnen 1989: SNMP wurde der Standard für die Verwaltung von TCP/IP-Netzen (RFC 1155 und RFC 1157) 1993: SNMP Version 2 (RFC 1901 – RFC 1908) 1999: SNMP Version 3

32 SNMP-Management-Bereiche Beim Monitoring werden Ereignisse aufgezeichnet und Netzwerkstatistiken gesammelt. Beim Controlling werden Geräteparameter und Gerätevariablen ausgelesen und verändert. Beim Administrieren werden Informationen aufgezeichnet, die die Entwicklung des Netzwerk-Aufbaus beschreiben.

33 SNMPv2-Protokoll 1993 wurde ein verbessertes Protokoll vorgestellt. Die Verbesserungen sind : –SNMPv2 kann neben IP / UDP auch die Protokolle IPX, Appletalk und OSI. –Tabellenartige Informationen vom Agenten werden schneller übertragen. –Manager-Manager-Kommunikationen sind möglich. –SNMPv2 ist rückwärtskompatibel zu SNMP, wodurch die gesamten MIB-Definitionen weiter benutzt werden können.

34 SNMPv3-Protokoll Bessere Sicherheitsfunktionen Daten können bei Übertragung verschlüsselt werden Hierarchische Struktur bei mehreren Agenten möglich Unterstützt IPv6 (128-Bit breite IP-Nummer)

35 SNMP-Grundstruktur Netzwerk Management Station Manager Network Statistical Database Agent MIB Arbeitsstation Agent MIB Bridge, Switch Router Agent MIB File-, Print- Server Polling Antwort auf Polling Traps SNMP Protokolle

36 Erläuterungen zur Grundstruktur Master-Client-Konfiguration Verteilte und dezentrale Agenten mit ihren eigenen MIBs in Servern, aktiven Netzwerkkomponenten, Worksstations, usw kommunizieren mit einer Masterstation über definierte SNMP- Protokolle. Manager Der Manager ist eine zentral installierte Anwendung, die relevante Daten von den Agenten in der Network Statistic Database (NSD) sammelt und auswertet (Alarmmeldungen, Statistiken, Logbücher). SNMP-Protokoll Das Netzwerkmanagement-Protokoll SNMP realisiert den Informationsaustausch zwischen den Agenten und den Managern.

37 SNMP Eigenschaften Unbestätigtes, verbindungsloses Protokoll Benutzt unbestätigtes UDP-Protokoll (OSI-Schicht 4) Ein asynchrones Anfrage / Antwort-Protokoll Ein Datenpaket pro Anfrage / Antwort / Trap Zur Kommunikation werden Datensätze (Protocol Data Unit, PDU) verwendet. Eine PDU enthält –eine Anfrage-ID, um der Anfrage eine Antwort zuzuordnen –Einen Fehlerstatus: tooBig, noSuchName, badValue, readonly, genErr –Liste von Variablen mit Werten SNMP-Nachrichten werden am Port 161 empfangen SNMP-Traps werden an Port 162 empfangen

38 SNMP-Nachricht eingebettet im Ethernet-Frame Zu der SNMP-Nachricht (Application Layer, Schicht 7) wird bei der Schicht 4 (Transport) beim Protokoll UDP unter anderem die Portadressen bei der Schicht 3 (Network) beim Protokoll IP unter anderem die IP-Adressen bei der Schicht 2 (Link) beim Protokoll Frame unter anderem die MAC-Adressen und die Prüfsumme (CRC) hinzugefügt.

39 SNMP-Dienst unter WINDOWS 2000 installieren Öffnen Sie den Assistenten für Windows-Komponenten. (Einstellungen, Systemsteuerung, Software, Windowskomponenten hinzufügen) Klicken Sie unter Komponenten auf Verwaltungs- und Überwachungsprogramme, ohne jedoch das zugehörige Kontrollkästchen zu aktivieren oder zu deaktivieren, und klicken Sie anschließend auf Details. Aktivieren Sie das Kontrollkästchen SNMP (Simple Network Management Protocol), und klicken Sie dann auf OK. Klicken Sie auf Weiter.

40 Kontrolle bei Systeminformationen

41 Das Programm Getif 2.2 Starten Sie das Programm Getif 2.2.Geben Sie bei Host-Adresse, die Rechner-IP-Adresse ein, die Sie abfragen möchten.

42 Öffnen Sie das Registerblatt MBrowser und klicken Sie sich von iso bis system weiter. Markieren Sie system und klicken Sie auf den Start-Button. Bei einer Gruppe wird bei Start der gesamte Inhalt der Gruppe angezeigt. Bei einem Objekt wird bei Start der Wert und die Beschreibung angezeigt. Übungen mit Getif 2.2

43 Weitere Übungen mit Getif 2.2 Schauen Sie sich die Beschreibung des Objektes sysDescr an und vergleichen Sie diese mit der Folie –Objekt-Definition in ASN.1-Darstellung. Schauen Sie sich die Gruppe interfaces an –.iso.org.dod.internet.mgmt.mib-2.interfaces –Wichtige Informationen über die Netzwerkkarten erhält man unter.iftable(2).ifEntry(1) Informieren Sie sich über die Netzwerkkarte: –Name des Herstellers:ifDesr –Zugriffsverfahren:ifType –Übertragungsrate Bit/s:ifSpeed –MAC-Adresse: ifPhysAddress –Gesamtzahl der Datenpakete:ifInOctets, ifOutOctets –Fehlerhaften Datenpaketen:ifInErrors, ifOutErrors –Qualität der Übertragungsstrecke: Ist die Anzahl der fehlerhaften Datenpakete > 0,1 % von den Gesamtpaketen, ist das Übertragungsmedium zu überprüfen.

44 IP-Discovery: Auffinden aller Hosts im Segment Erste abzufragende IP-Adresse eingeben Anzahl der abzufragenden Hosts eingeben mit Getif 2.2

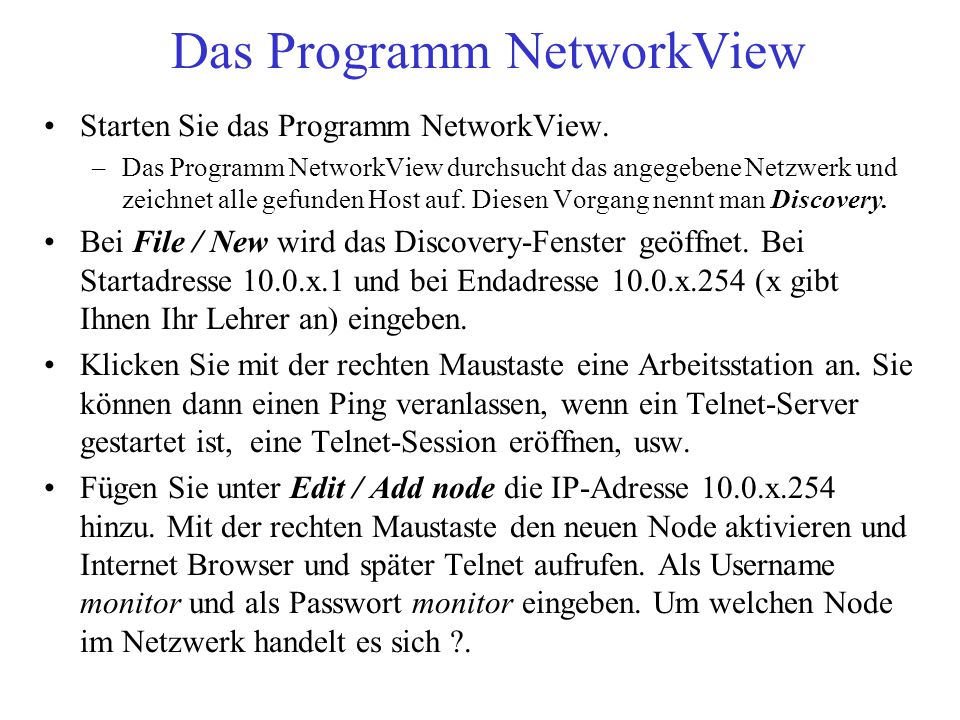

45 Das Programm NetworkView Starten Sie das Programm NetworkView. –Das Programm NetworkView durchsucht das angegebene Netzwerk und zeichnet alle gefunden Host auf. Diesen Vorgang nennt man Discovery. Bei File / New wird das Discovery-Fenster geöffnet. Bei Startadresse 10.0.x.1 und bei Endadresse 10.0.x.254 (x gibt Ihnen Ihr Lehrer an) eingeben. Klicken Sie mit der rechten Maustaste eine Arbeitsstation an. Sie können dann einen Ping veranlassen, wenn ein Telnet-Server gestartet ist, eine Telnet-Session eröffnen, usw. Fügen Sie unter Edit / Add node die IP-Adresse 10.0.x.254 hinzu. Mit der rechten Maustaste den neuen Node aktivieren und Internet Browser und später Telnet aufrufen. Als Username monitor und als Passwort monitor eingeben. Um welchen Node im Netzwerk handelt es sich ?.

46 Protocol-Analyzer Mit Hilfe eines Protokoll-Analyzers kann man die gesendeten und empfangenen Datenpakete eines Netzwerkadapters anschauen und interpretieren. Der gesamte oder gefilterte Datenaustausch während einer Messung wird protokolliert. Der Inhalt eines Datenpaketes wird als HEX-Dump angezeigt. Die Hexwerte werden schichtenabhängig ausgewertet und der Aufgabe und Inhalt angezeigt. Auf Win32-Plattformen muss das Programm WinPcap (Windows-Packet-Capture) installiert sein, der für den Analyzer die Pakete einfängt und einsammelt (capture).

47 Installation des Analyzer- Programms Ethereal Zuerst wird das Programm WinPcap installiert. –kostenlos unter der Adresse : Danach wird das Programm Ethereal installiert. –Kostenlos unter der Adresse:

48 Programm Ethereal starten Um Datenpakete zu sammeln, bei Capture Start-Button drücken.

49 Einstellungen bei Ethereal 3. Netz- Aktivität starten. 4. Nach dem Ende der Netz- Aktivität Stop-Button drücken. 2. Um das Capture zu Starten: OK-Button drücken 1. Netzwerkkarte auswählen

50 Packet-Analyse Übertragung der Source IP beim Network-Layer (Schicht 3)

51 Übung mit Ethereal Windows-Explorer starten, Netzwerkumgebung aufrufen und den Ordner Netz eines fremden Rechners öffnen. Ethereal starten, bei Capture / Start drücken, bei Interface die Netzwerkkarte El90x auswählen und Ok drücken. Sofort auf den Explorer wechseln (Taskleiste) und die Datei test.txt öffnen. Auf Ethereal: Capture wechseln und Stop drücken. Bei Protocol den Eintrag NBSS (NetBios Session Service) suchen und markieren. Das Datenpaket mit Hilfe des 7-Schichtenmodells interpretieren.

52 Web-basiertes Management am Beispiel Switch: HP procurve 2524 bzw. 4000m
