1 Marian Rundel Technik & Management GFS zum Thema

2 Marian Rundel Technik & Management Gliederung 1. Was ist Schweißen? 2.Schweißarten ۰ Elektro -Schweißen ۰ Metall - Schutzgasschweißen 3.Gefahren/ Maßnahmen 4. Quellen

3 Marian Rundel Technik & Management 1. Was ist Schweißen? 2. Schweißarten 2.1 Elektro-Schweißen 2.2 Schutzgasschweißen 3. Gefahren/ Maßnahmen 4. Quellen Was ist Schweißen? ۰ Unlösbare Verbindungen von Werkstoffen  durch Schmelzen der Kontaktflächen ۰ benötigte Energie wird von außen hinzugefügt ۰ Anwendung: Metalle, Glas und Kunststoff ۰ andere Eigenschaften des Materials nach Schweißvorgang ۰ nur bei einfachen Stählen [C<0.22%] dauerhafte Verbindung ۰ Zusatzmaßnahmen [Vorwärmen, spezielles Verfahren] um Risse und Brüche zu vermeiden

4 Marian Rundel Technik & Management 1. Was ist Schweißen? 2. Schweißarten 2.1 Elektro-Schweißen 2.2 Schutzgasschweißen 3. Gefahren/ Maßnahmen 4. Quellen Schweißarten ۰ Feuerschweißen ۰ Lichtbogenhandschweißen ۰ Ultraschallschweißen ۰ Widerstandsschweißen ۰ Elektro-Schweißen ۰ Metallschutzgasschweißen

5 Marian Rundel Technik & Management 1. Was ist Schweißen? 2. Schweißarten 2.1 Elektro-Schweißen 2.2 Schutzgasschweißen 3. Gefahren/ Maßnahmen 4. Quellen Elektro-Schweißen ۰ eignet sich für Flacheisen, Winkeleisen, Rohre ۰ Schweißen mit Hilfe von Strom ۰ notwendiger Strom von Schweißtrafo ۰ ein Pol an Werkstück klemmen ۰ anderer Pol  „Schweißelektrode“ wird manuell bedient ۰ „Schweißelektrode“ an Schweißstelle anlegen  Kurzschluss ۰ hoher Strom, dass Elektrode und Werkstück zu schmelzen beginnen ۰ dabei entsteht heller Lichtbogen [ca bis 4000°C]  nur mit spezieller Schutzbrille

6 Marian Rundel Technik & Management 1. Was ist Schweißen? 2. Schweißarten 2.1 Elektro-Schweißen 2.2 Schutzgasschweißen 3. Gefahren/ Maßnahmen 4. Quellen Elektro-Schweißen ۰ Umgebung des Lichtbogens, schmelzen Werkstücke und Elektrode ۰ wenn gewünschte Stellen verbunden zieht man Elektrode vom Werkstück weg  Lichtbogen erlischt ۰ nach kurzer Zeit erstarrt die Schweißnaht und ist hart

7 Marian Rundel Technik & Management 1. Was ist Schweißen? 2. Schweißarten 2.1 Elektro-Schweißen 2.2 Schutzgasschweißen 3. Gefahren/ Maßnahmen 4. Quellen Elektro-Schweißen Vorteile: ۰ Optimal im Außenbereich (z.B. bei Wind) ۰ Materialien ab 1.5 mm ۰ Materialien müssen nicht vorgewärmt werden ۰ Werkstücke unterschiedlicher Stärke lassen sich verschweißen ۰ mit speziellem Verfahren auch unter Wasser möglich Nachteile: ۰ Schlacke um die Schweißnaht herum  nicht zum verzinken und streichen geeignet

8 Marian Rundel Technik & Management 1. Was ist Schweißen? 2. Schweißarten 2.1 Elektro-Schweißen 2.2 Schutzgasschweißen 3. Gefahren/ Maßnahmen 4. Quellen Metall - Schutzgasschweißen ۰ wird in fast allen Bereichen angewendet  nieder- und hochlegierte Stähle  NE – Metalle [Al, Cu, …] ۰ Gas schützt die Schweißstelle von Sauerstoff ۰ aufgespulte Drahtelektrode bildet den Schweißzusatz

9 Marian Rundel Technik & Management 1. Was ist Schweißen? 2. Schweißarten 2.1 Elektro-Schweißen 2.2 Schutzgasschweißen 3. Gefahren/ Maßnahmen 4. Quellen Metall - Schutzgasschweißen ۰ Lichtbogen brennt zwischen einer Drahtelektrode und dem Werkstück ۰ durch ein Drahtvorschubgerät dem Werkstück zugeführt ۰ durch Widerstandserwärmung schmilzt Drahtelektrode ۰ Schutzgas strömt aus einer Düse

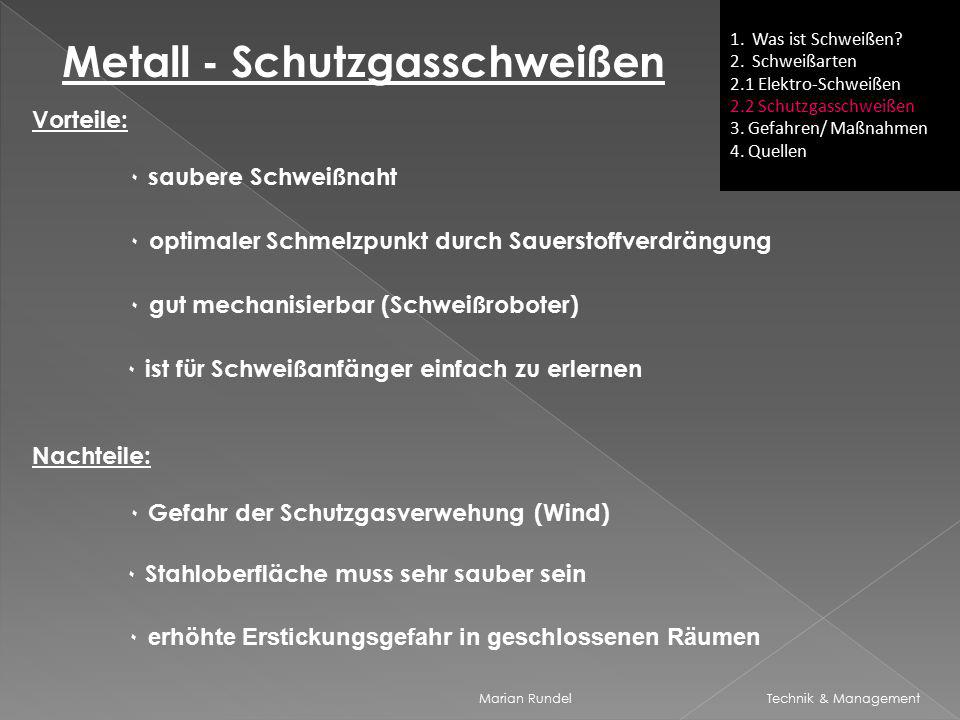

10 Marian Rundel Technik & Management 1. Was ist Schweißen? 2. Schweißarten 2.1 Elektro-Schweißen 2.2 Schutzgasschweißen 3. Gefahren/ Maßnahmen 4. Quellen Metall - Schutzgasschweißen Vorteile: ۰ saubere Schweißnaht ۰ optimaler Schmelzpunkt durch Sauerstoffverdrängung ۰ gut mechanisierbar (Schweißroboter) ۰ ist für Schweißanfänger einfach zu erlernen Nachteile: ۰ Gefahr der Schutzgasverwehung (Wind) ۰ Stahloberfläche muss sehr sauber sein ۰erhöhte Erstickungsgefahr in geschlossenen Räumen

11 Marian Rundel Technik & Management 1. Was ist Schweißen? 2. Schweißarten 2.1 Elektro-Schweißen 2.2 Schutzgasschweißen 3. Gefahren/ Maßnahmen 4. Quellen Gefahren und Maßnahmen ۰ viele Gefahren ۰ starke Ströme, explosive Gase, giftige Abgase, Funkenflug und Wärmeentwicklung ۰ abhängig, welche Verfahrensart angewendet wird

12 Marian Rundel Technik & Management 1. Was ist Schweißen? 2. Schweißarten 2.1 Elektro-Schweißen 2.2 Schutzgasschweißen 3. Gefahren/ Maßnahmen 4. Quellen Gefahren und Maßnahmen Folgende Maßnahmen sind zu beachten: ۰ Zuerst eine fachkundige Einweisung ۰ spezielle schwer entflammbare Schweißerkleidung ۰ Helme mit Vollvisier (eingearbeitetes Schutzglas), um die Augen und die Haut zu schützen ۰ Gegeben falls Gehörschutz

13 Marian Rundel Technik & Management 1. Was ist Schweißen? 2. Schweißarten 2.1 Elektro-Schweißen 2.2 Schutzgasschweißen 3. Gefahren/ Maßnahmen 4. Quellen Quellen technik/12schweissen/schweissen.htm wiki.de/mediawiki/index.php/Verschiedene_Schwei%C3%9Farten wiki.de/mediawiki/index.php/Schutzgasschwei%C3%9Fen(MIG,_MAG,_WIG)
