1 Rüdiger von der Heydt Form Analysis in Visual Cortex Seminar: Visuelle Wahrnehmung Dozent: Dr. Alexander C. Schütz Referentin: Katharina Ites Form Analysis in Visual Cortex1

2 Gliederung 1.Der visuelle Cortex Beispiel für illusionäre Kontur Der primäre visuelle Cortex 2. Rezeptive Felder von Zellen im visuellen Cortex Konzentrische rezeptive Felder Einfache rezeptive Felder Komplexe rezeptive Felder Endinhibierte rezeptive Felder 3. Kortikale Mechanismen der Konturwahrnehmung in V2 4. Das Theoretische Level 5. Modell zur Konturwahrnehmung 6. These: Rüdiger von der Heydt 7. Klausurfragen 8. Quellen Form Analysis in Visual Cortex2

3 Der visuelle Cortex 1. Wie kann das System Konturen Wahrnehmen, die nicht im Bild definiert sind? 2. Wie versucht es diese Objekt anhand der Konturen zu identifizieren? 3. Können kortikale Mechanismen für die Formanalyse differenziert werden von anderen Formaspekten wie z.B. Farbe und Bewegung? Form Analysis in Visual Cortex3

4 Der visuelle Cortex Teil der Großhirnrinde, ermöglicht visuelle Wahrnehmung Ihm entsprechen die Areale 17, 18, 19 unterteilt in -Primäre Sehrinde (V1) -Sekundäre Sehrinde (V2-V5)  Rüdiger von der Heydt: Konzentration auf V1 und V2. Wichtige Rolle bei Wahrnehmung von Formen, Konturen und illusionären Konturen Form Analysis in Visual Cortex4

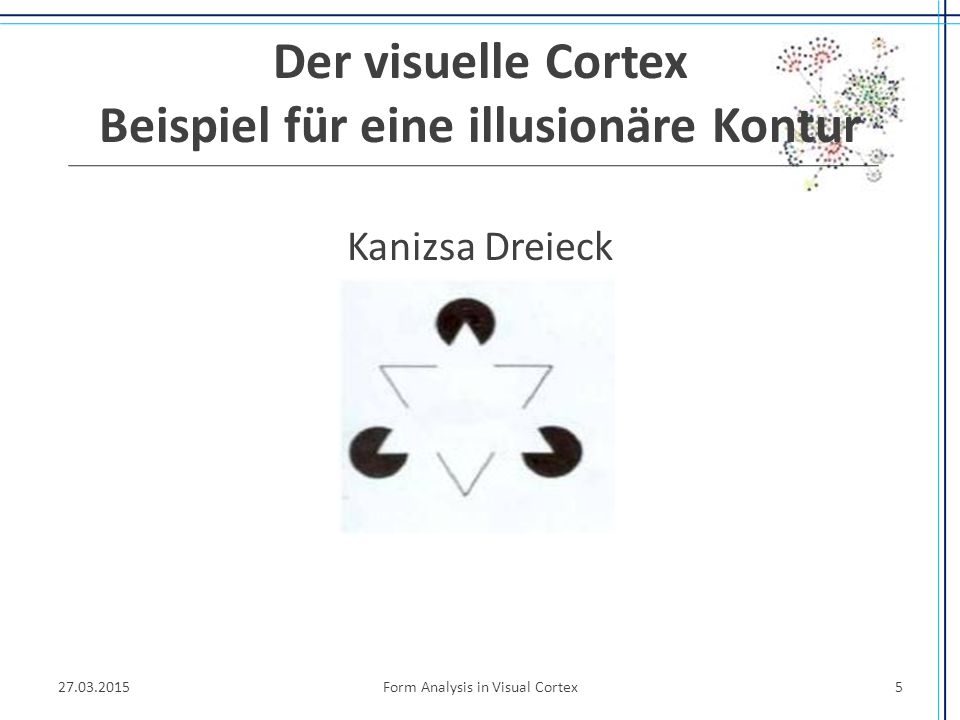

5 Der visuelle Cortex Beispiel für eine illusionäre Kontur Kanizsa Dreieck Form Analysis in Visual Cortex5

6 Der visuelle Cortex Form Analysis in Visual Cortex6

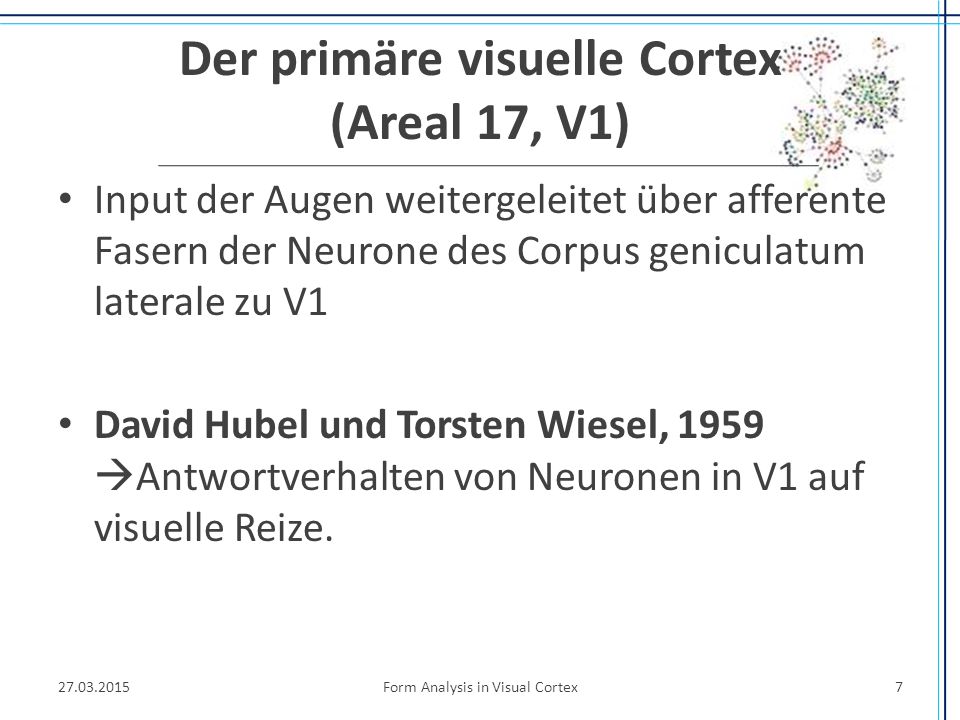

7 Der primäre visuelle Cortex (Areal 17, V1) Input der Augen weitergeleitet über afferente Fasern der Neurone des Corpus geniculatum laterale zu V1 David Hubel und Torsten Wiesel, 1959  Antwortverhalten von Neuronen in V1 auf visuelle Reize Form Analysis in Visual Cortex7

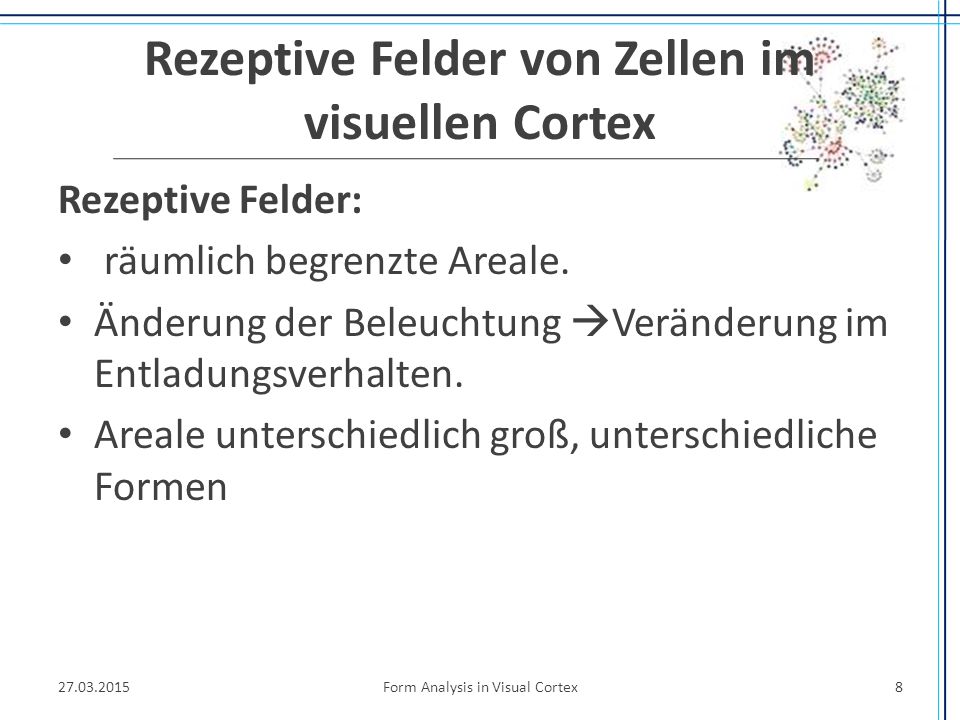

8 Rezeptive Felder von Zellen im visuellen Cortex Rezeptive Felder: räumlich begrenzte Areale. Änderung der Beleuchtung  Veränderung im Entladungsverhalten. Areale unterschiedlich groß, unterschiedliche Formen Form Analysis in Visual Cortex8

9 Rezeptive Felder von Zellen im visuellen Cortex 1.Konzentrische rezeptive Felder 2.Einfache rezeptive Felder 3.Komplexe rezeptive Felder 4.Endinhibierte rezeptive Felder  Klassifiziert nach Reaktion auf visuelle Stimuli Form Analysis in Visual Cortex9

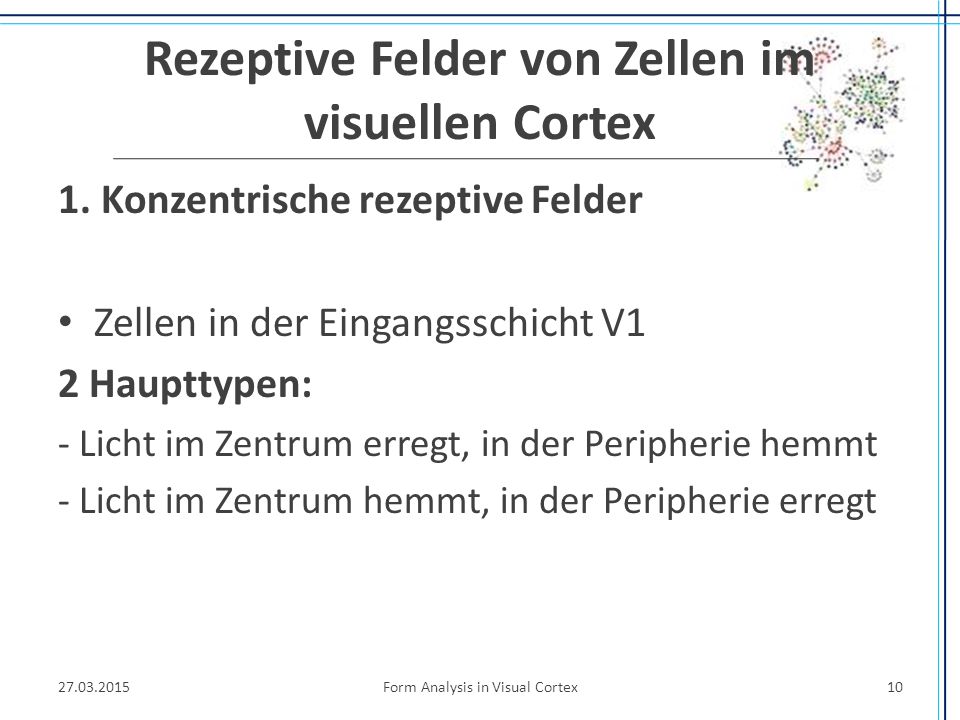

10 Rezeptive Felder von Zellen im visuellen Cortex 1. Konzentrische rezeptive Felder Zellen in der Eingangsschicht V1 2 Haupttypen: - Licht im Zentrum erregt, in der Peripherie hemmt - Licht im Zentrum hemmt, in der Peripherie erregt Form Analysis in Visual Cortex10

11 Rezeptive Felder von Zellen im visuellen Cortex Form Analysis in Visual Cortex11

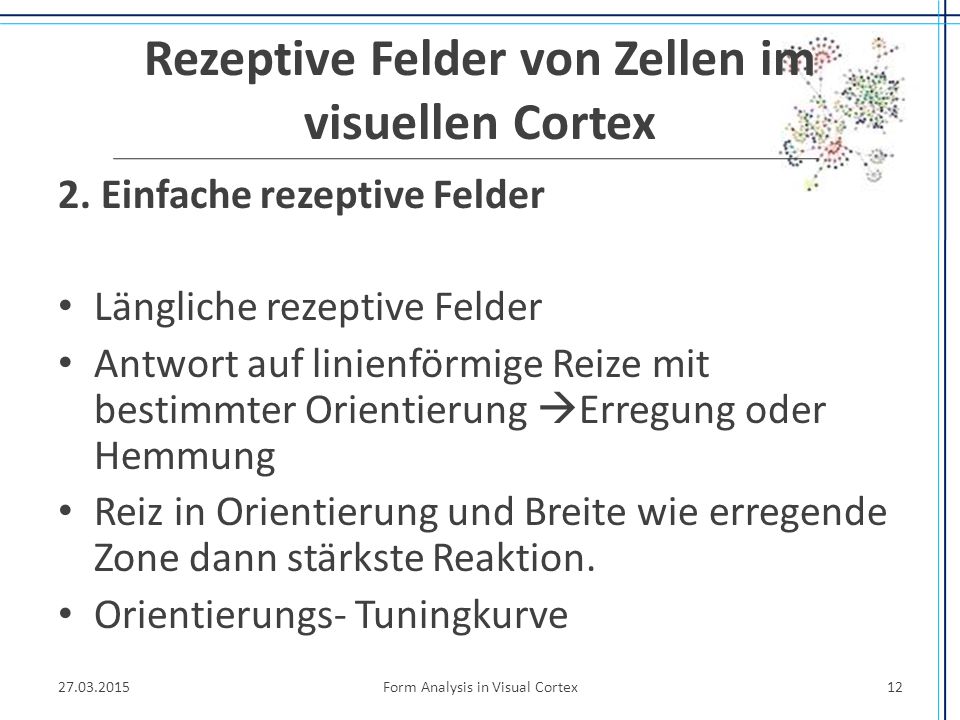

12 Rezeptive Felder von Zellen im visuellen Cortex 2. Einfache rezeptive Felder Längliche rezeptive Felder Antwort auf linienförmige Reize mit bestimmter Orientierung  Erregung oder Hemmung Reiz in Orientierung und Breite wie erregende Zone dann stärkste Reaktion. Orientierungs- Tuningkurve Form Analysis in Visual Cortex12

13 Rezeptive Felder von Zellen im visuellen Cortex Form Analysis in Visual Cortex13

14 Rezeptive Felder von Zellen im visuellen Cortex 3. Komplexe rezeptive Felder Spezifische Reaktion auf linienförmige, sich bewegende Reize Bevorzugte Orientierung Reiz muss nicht innerhalb des rezeptiven Feldes liegen binokular, das rezeptive Feld reagiert auf Reize aus beiden Augen Form Analysis in Visual Cortex14

15 Rezeptive Felder von Zellen im visuellen Cortex Form Analysis in Visual Cortex15

16 Rezeptive Felder von Zellen im visuellen Cortex 4. Endinhibierte Zellen Präferenz für kurze Linien innerhalb des rezeptiven Feld. Reaktion nimmt ab, wenn Muster über bestimmte Länge ausgedehnt wird. Orientierungsselektiv Form Analysis in Visual Cortex16

17 Rezeptive Felder von Zellen im visuellen Cortex Form Analysis in Visual Cortex17

18 Kortikale Mechanismen der Konturwahrnehmung in V2 V2 erhält Informationen über afferenten Input von V1. Rezeptor Feld in V2 größer, aber starke anatomische Ähnlichkeit. Zellen sensitiv für Bewegung und Lichtverhältnisse.  reagieren auf illusionäre Konturen, die durch Ecken oder Linien definiert sind. (Konturzellen) Form Analysis in Visual Cortex18

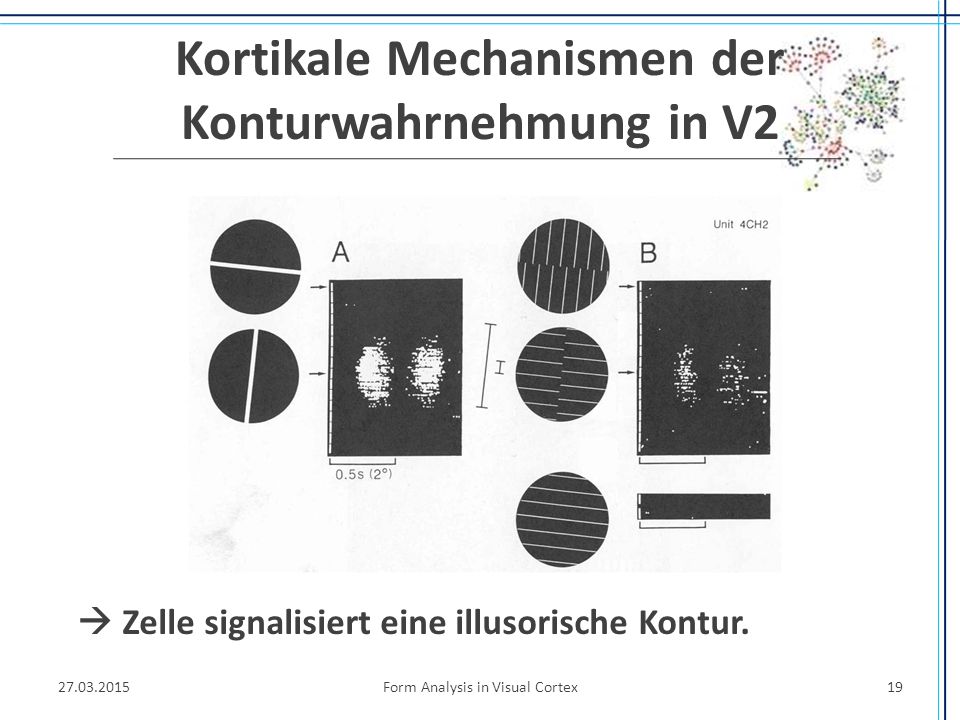

19 Kortikale Mechanismen der Konturwahrnehmung in V2  Zelle signalisiert eine illusorische Kontur Form Analysis in Visual Cortex19

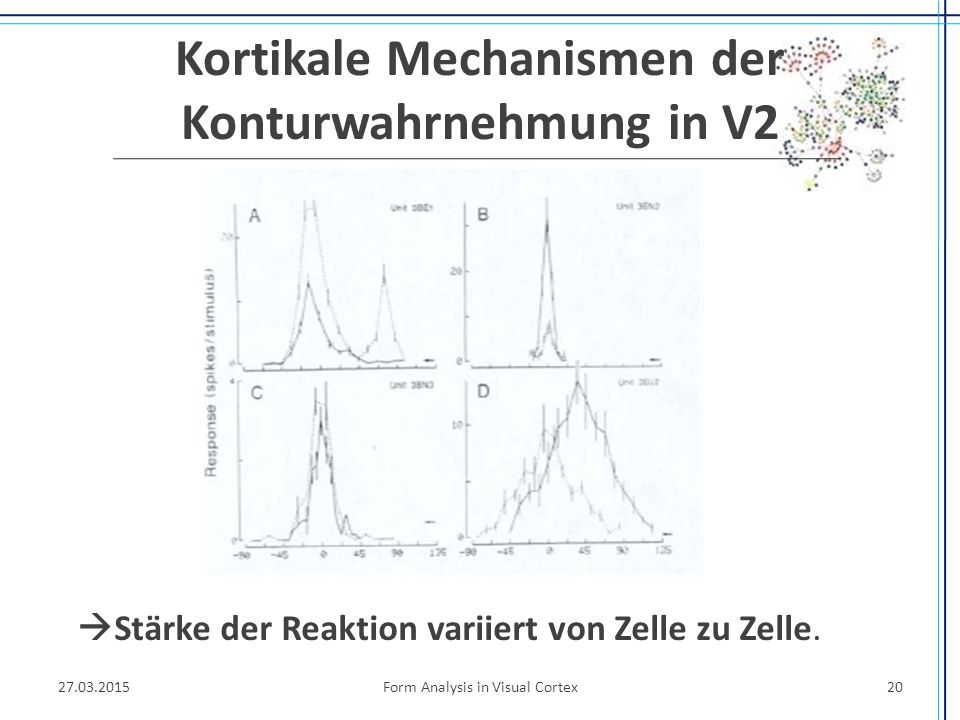

20 Kortikale Mechanismen der Konturwahrnehmung in V Form Analysis in Visual Cortex20  Stärke der Reaktion variiert von Zelle zu Zelle.

21 Kortikale Mechanismen der Konturwahrnehmung in V Form Analysis in Visual Cortex21  Wahrnehmung abhängig von Anzahl der Linien.

22 Kortikale Mechanismen der Konturwahrnehmung in V2 Zellen in V2 reagieren auf illusionäre Linien und Ecken. Repräsentieren diese auch ganze illusionäre Festkörper? Bsp. Kanizsa Dreieck Form Analysis in Visual Cortex22

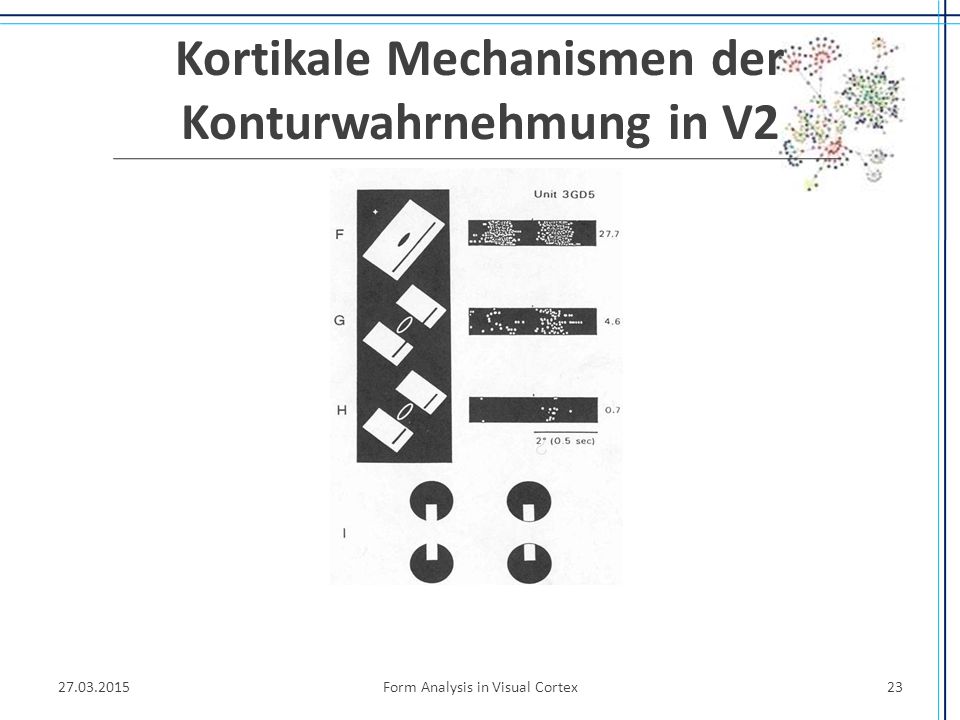

23 Kortikale Mechanismen der Konturwahrnehmung in V Form Analysis in Visual Cortex23

24 Kortikale Mechanismen der Konturwahrnehmung  Zellen in V2 reagieren auf linieninduzierte illusionäre Konturen. 55 von 150 Zellen, die in V2 getestet wurden.  In V1 keine Reaktion auf illusionäre Konturen nur eine von 77 Zellen, die in V1 getestet wurden Form Analysis in Visual Cortex24

25 Das Theoretische Level Wieso ist es wichtig, illusionäre Konturen zu repräsentieren? Form Analysis in Visual Cortex25

26 Das Theoretische Level Visuelle Cortex, Interpretation von 3D-Bildern nicht Bildanalyse Form Analysis in Visual Cortex26

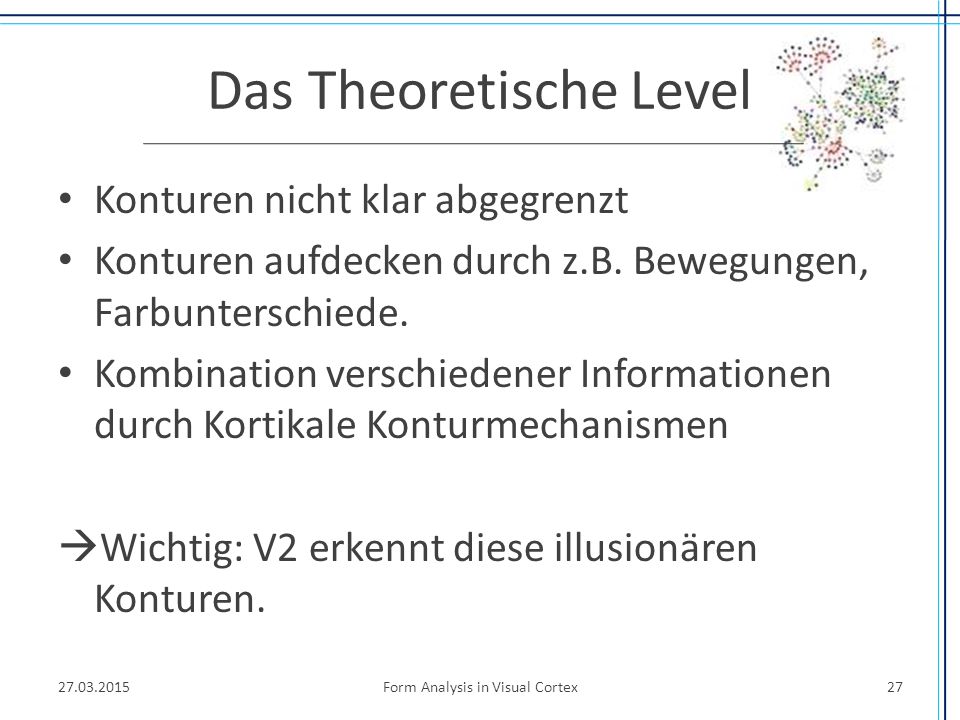

27 Das Theoretische Level Konturen nicht klar abgegrenzt Konturen aufdecken durch z.B. Bewegungen, Farbunterschiede. Kombination verschiedener Informationen durch Kortikale Konturmechanismen  Wichtig: V2 erkennt diese illusionären Konturen Form Analysis in Visual Cortex27

28 Modell zur Konturwahrnehmung Kognitive und Low- Level Theorien der visuellen Wahrnehmung Form Analysis in Visual Cortex28

29 Modell zur Konturwahrnehmung Low-Level Mechanismus:  Multiplikative Beziehung endinhibierter Zellen. Aktivierung von Konturmechanismen Form Analysis in Visual Cortex29 Endinhibierte Zellen Einfache und Komplexe Zellen Konturzellen

30 Modell zur Konturwahrnehmung Form Analysis in Visual Cortex30  Wahrnehmung abhängig von Anzahl der Linien.

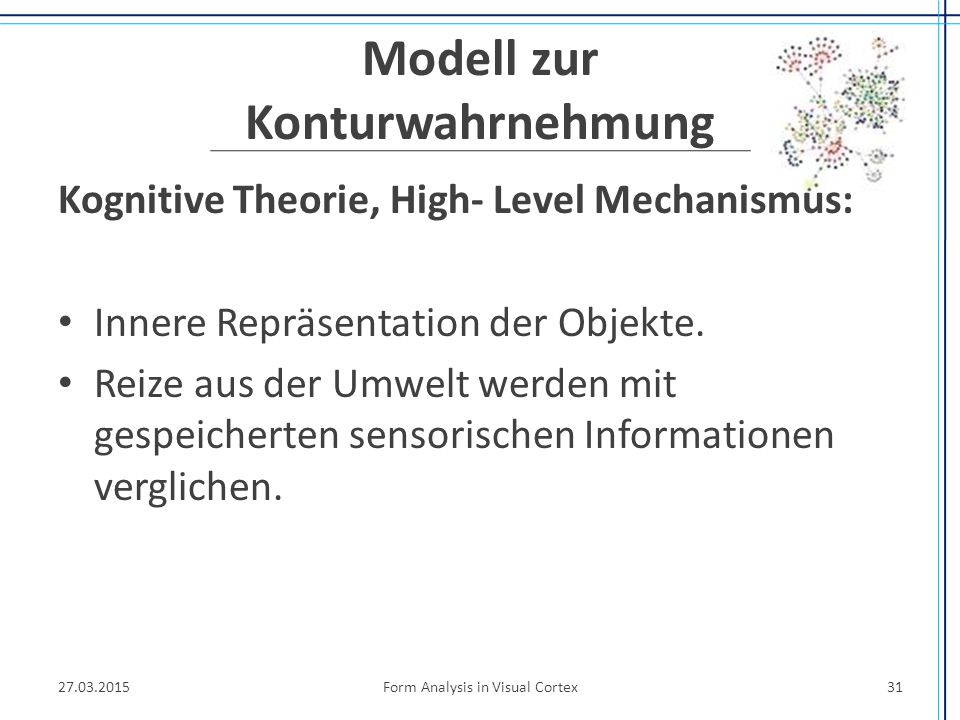

31 Modell zur Konturwahrnehmung Kognitive Theorie, High- Level Mechanismus: Innere Repräsentation der Objekte. Reize aus der Umwelt werden mit gespeicherten sensorischen Informationen verglichen Form Analysis in Visual Cortex31

32 These: Rüdiger von der Heydt Theorien schwer differenziert zu betrachten, jedoch wichtig.  Coren (1972) Annahme: Illusionäre Konturen resultieren aus Tiefenhinweisen, 3D Interpretation Form Analysis in Visual Cortex32

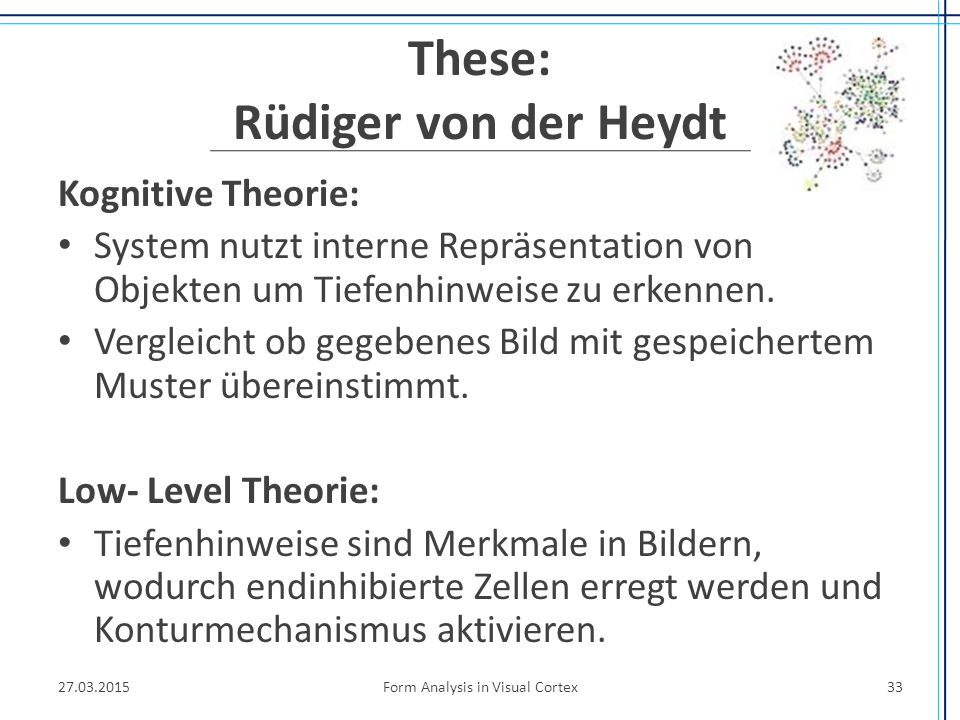

33 These: Rüdiger von der Heydt Kognitive Theorie: System nutzt interne Repräsentation von Objekten um Tiefenhinweise zu erkennen. Vergleicht ob gegebenes Bild mit gespeichertem Muster übereinstimmt. Low- Level Theorie: Tiefenhinweise sind Merkmale in Bildern, wodurch endinhibierte Zellen erregt werden und Konturmechanismus aktivieren Form Analysis in Visual Cortex33

34 Vielen Dank für Eure Aufmerksamkeit Form Analysis in Visual Cortex34

35 Klausurfragen 1. Nenne die 4 rezeptiven Felder von Zellen im visuellen Cortex. Konzentrische, Einfache, Komplexe, Endinhibierte rezeptive Felder. 2. Welche besondere Präferenz haben die Endinhibierten rezeptiven Felder? Endinhibierte rezeptive Felder haben Präferenz für kurze Linien innerhalb des rezeptiven Feld. Ihre Reaktion nimmt ab, wenn Muster über bestimmte Länge ausgedehnt wird. Außerdem sind sie Orientierungsselektiv Form Analysis in Visual Cortex35

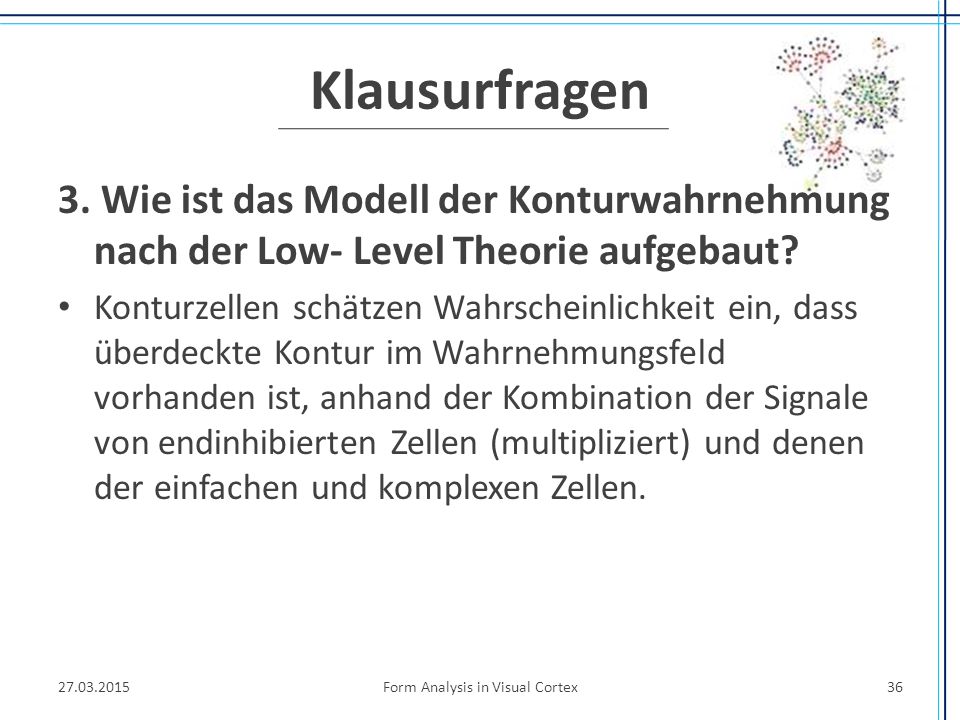

36 Klausurfragen 3. Wie ist das Modell der Konturwahrnehmung nach der Low- Level Theorie aufgebaut? Konturzellen schätzen Wahrscheinlichkeit ein, dass überdeckte Kontur im Wahrnehmungsfeld vorhanden ist, anhand der Kombination der Signale von endinhibierten Zellen (multipliziert) und denen der einfachen und komplexen Zellen Form Analysis in Visual Cortex36

37 Quellen Quellenverzeichnis: Rüdiger von der Heydt: Form Analysis in Visual Cortex lernen/Kaufmann_Bahl.pdf - Bilderverzeichnis: Form Analysis in Visual Cortex37
