Präsentation zum Thema: "Konstruktion. Vakuumtisch Y-Achse X-AchseZ-Achse."—  Präsentation transkript:

1 Konstruktion

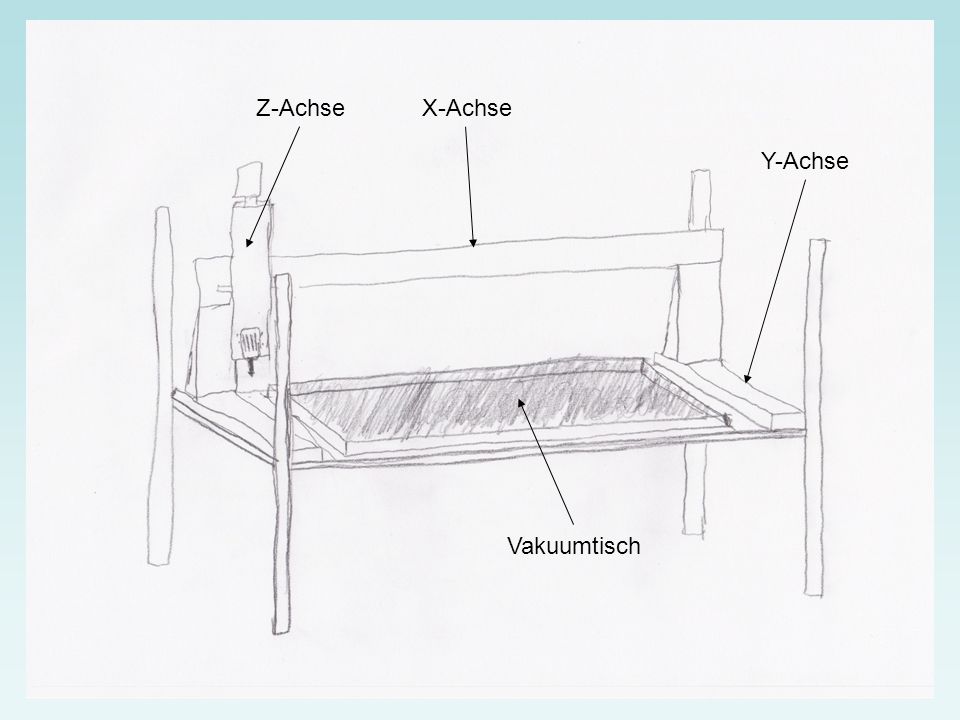

2 Vakuumtisch Y-Achse X-AchseZ-Achse

3 Universalvorrichtung mit Umhausung

4 Tangentialmesservorrichtung

5

6

7

8

9

10

11 Schrittmotor Flanschrohr Welle Führungsleiste Rillenkugellager Deckel Spannstift Tangentialmesservorrichtung

12 Schrittmotor Rillenkugellager Flanschrohr Führungsleiste Welle Deckel Tangentialmesservorrichtung Spannstift

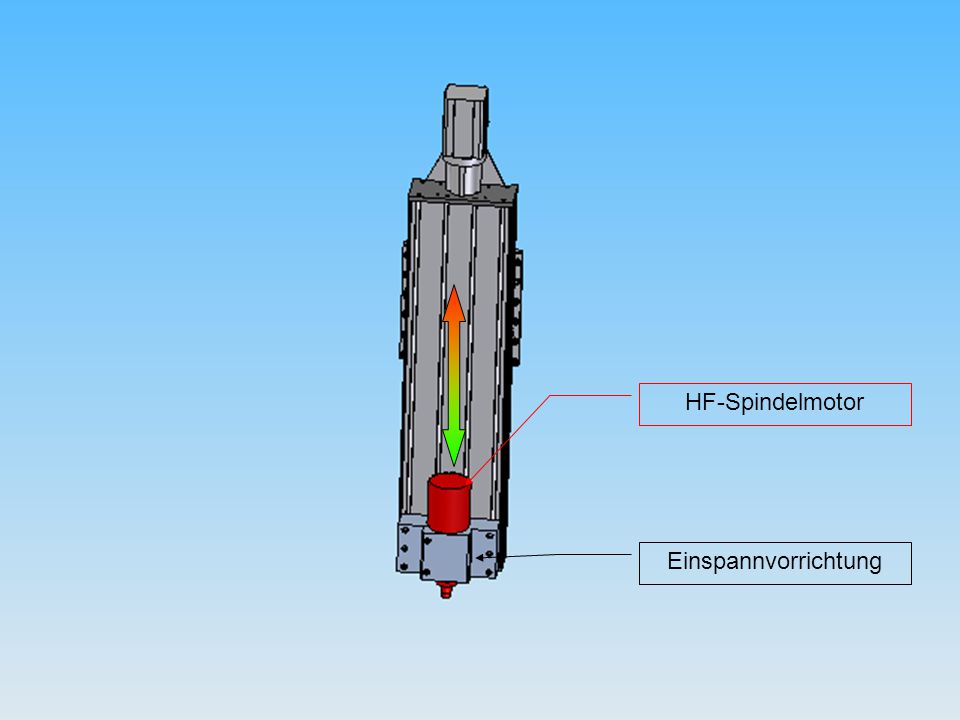

13 HF-Spindelmotor Einspannvorrichtung

14 Tangentialmesservorrichtung Einspannvorrichtung

15 Tangentialmesservorrichtung Einspannvorrichtung Nut

16

17

18

19

20 F VM = 1,6 x (1750N + 0,29N) = 2800,5N F VM = k A x (F KL + F z ) F KL = F Qges / μ x n F z = f z x Φ k / δ T F KL = 4,2kN / 0,12 x 20 Schrauben = 1,75kN F z = 0,008mm x 0,51 / 0,014mm/N = 0,29N Bedingung: F VM ≤ F Sp 2,8kN ≤ 9,35kN Die Schrauben M6 8.8 sind ausreichend dimensioniert

21 Kostenrechnung

22

23

24 Materialeinzelkosten Aluminium1,22 €/kg x 128 kg = 156,16 € Stahl (E295)7,25 €/kg x 13 kg = 94,25 € Materialkosten der Norm- und Kaufteile = 26680,26 € Materialeinzelkosten= 26930,67 € Materialgemeinkostenzuschlag von 9 % = 2423,76 € Materialkosten MEK + MGK = MK= 29354,43 €

25

26

27

28

29

30 Kostenrechnung Fertigungskosten Fertigungslohnkosten Bearbeitung Kostenstelle 1 FLK = Arbeitszeit x Ecklohn203,75 min x 14,87 €/h = 50,50 € Fertigungsgemeinkosten sind 197 % von FLK= 99,49 € Fertigungskosten FK1= 149,99 € Fertigungslohnkosten Montage Kostenstelle 2 FLK = Arbeitszeit x Ecklohn= 80h x 14,87 €/h = 1189,60 € Fertigungsgemeinkosten sind 197 % von FLK= 2343,51 € Fertigungskosten FK2= 3533,11 € Konstruktion Kostenstelle 3 FK 3 = Arbeitszeit x Ecklohn= 258h x 25,00 € = 6450 € Fertigungskosten Gesamt= 10133,10 € Herstellkosten HK = MK + FK= 39487,53 €

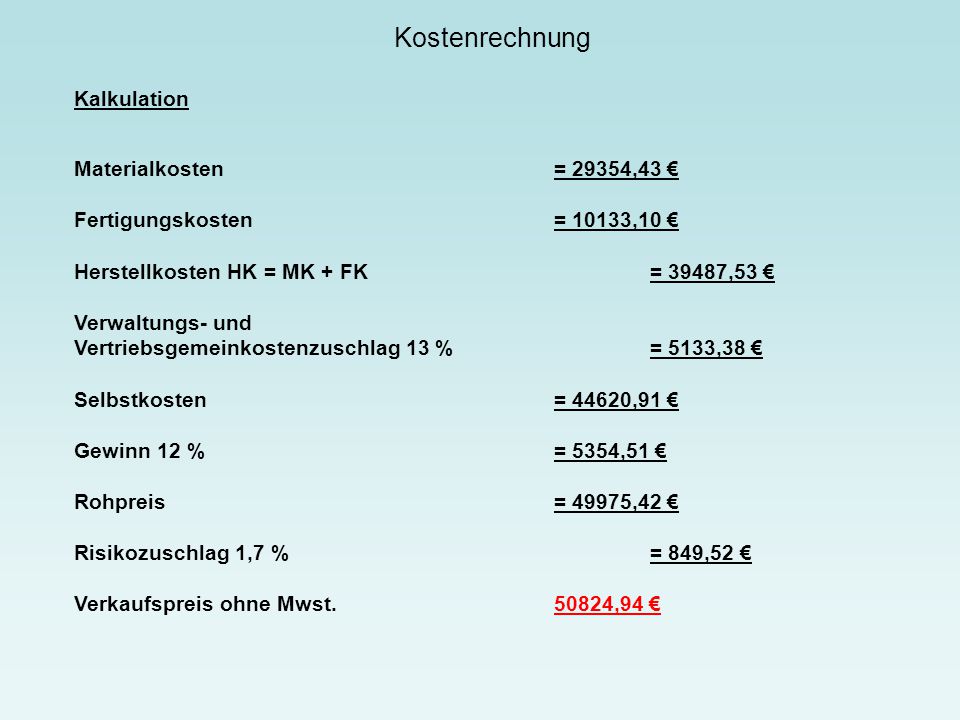

31 Kostenrechnung Kalkulation Materialkosten= 29354,43 € Fertigungskosten= 10133,10 € Herstellkosten HK = MK + FK= 39487,53 € Verwaltungs- und Vertriebsgemeinkostenzuschlag 13 %= 5133,38 € Selbstkosten= 44620,91 € Gewinn 12 %= 5354,51 € Rohpreis= 49975,42 € Risikozuschlag 1,7 %= 849,52 € Verkaufspreis ohne Mwst.50824,94 €

32

33 Im Namen des Teams bedanken wir uns für Ihre Aufmerksamkeit und wünschen Ihnen einen schönen Abend.
