1 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann ISO/OSI Referenzmodell Physical Layer Öffentliche Kommunikationsnetze

2 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann ISO / OSI Referenzmodell – TCP/IP Application Layer Presentation Layer Session Layer Transport Layer Network Layer Data Link Layer Physical Layer

3 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Aufgaben des Physical Layer Erzeugung von Signalen –Elektrische Signale –Optisch –Elektromagnetische Wellen Terrestrisch (Richtfunk, Funkwellen, …) Nicht Terrestrisch Anschluss an das Übertragungs-Medium –Anschlussarten –Stecker etc. –Pinbelegungen

4 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Übertragungsmedien

5 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Öffentliche Netze Kabelgebundene Netze Hansen Neumann 651 Terrestrische Funknetze Hansen Neumann 672 Satellitennetze Hansen Neumann 696

6 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Protokolle und Techniken der Datenübertragung Hansen Neum 633 Quelle: Hansen Neumann S. 633

7 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Kabelgebundene öffentliche Netze (Hansen Neumann 518) Fernsprechnetze –Begriffe PSTN Public Switching Telephone Network POTS Plain Old Telephone Service –ISDN (Integrated Services Digital Network) – siehe Foliensatz ISDN –xDSL TV-Kabelnetz Stromnetz FTTx –FTTH Fiber to the home –FTTB Fiber to the basement –FTTC Fiber to the curb –FTTN Fiber to the node

8 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann xDSL Einführung xDsl Digital Subscriber Line ADSL Asymmetric DSL –Unterschiedliche Bandbreite für UP- und DOWN Stream –Meist keine Ende-zu-Ende Beziehung sondern mit Dienste Angebot verknüpft Nutzen Vorhandene Zweidrahtkupferleitungen Entfernungen bis zu 5,5 km (VDSL Entfernungen bis zu 1,3 km) Übertragungsleistung bis zu 8 MBit DOWN Stream und 1 MBit UP Stream

9 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann xDSL Anbindung von Haushalten (Hansen Neumann 655) Quelle: Hansen Neumann S. 655

10 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann xDSL Techniken (Hansen Neumann 656) Quelle: Hansen Neumann S. 656

11 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Beispiel für den Einsatz eines xDSL Modems (Hansen Neu 657) Quelle: Hansen Neumann S. 657

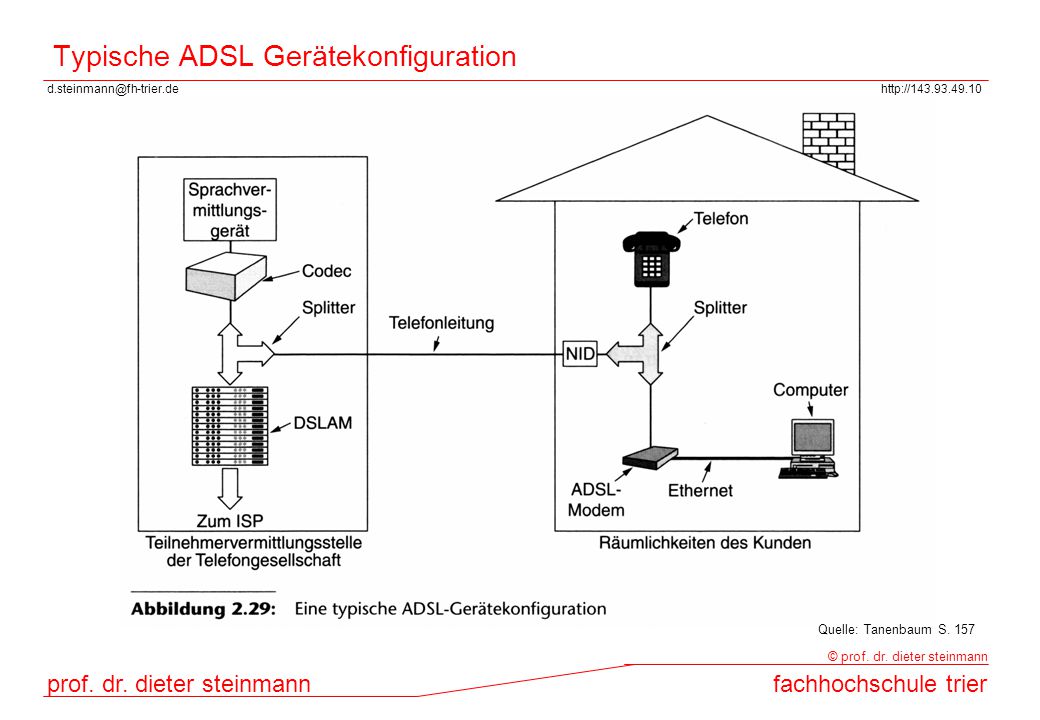

12 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Typische ADSL Gerätekonfiguration Quelle: Tanenbaum S. 157

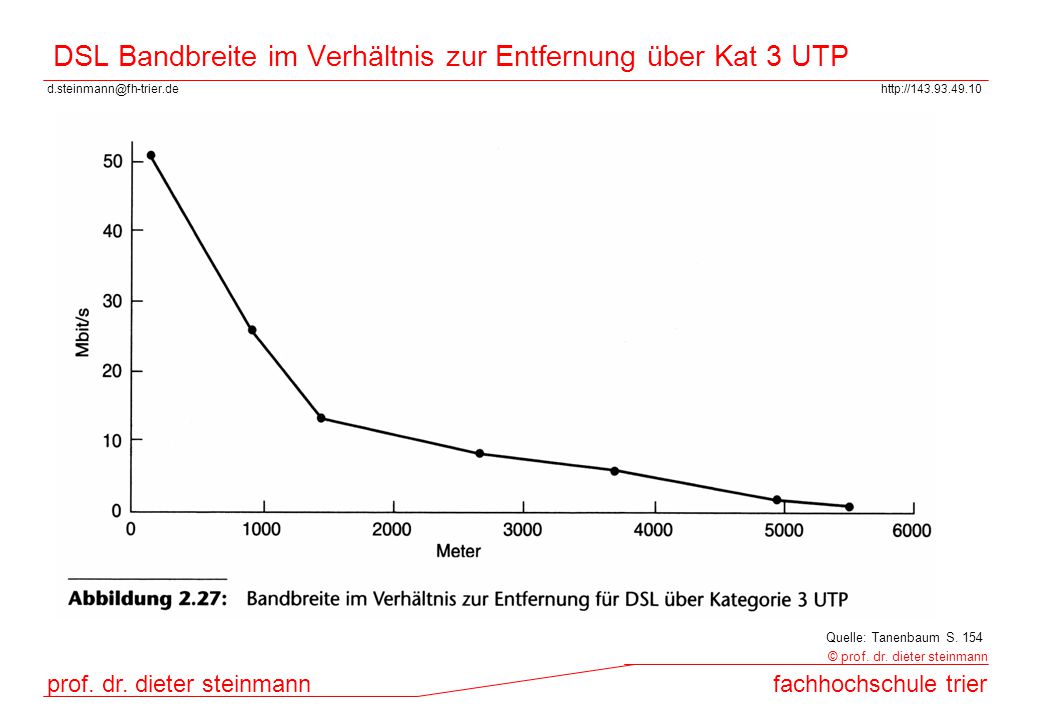

13 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann DSL Bandbreite im Verhältnis zur Entfernung über Kat 3 UTP Quelle: Tanenbaum S. 154

14 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Begriffe ADSL Asymmetric Digital Subscriber Line LAN Local Area Network WLAN Wireless Local Area Network DSLAM Digital Subscriber Line Access Multiplexer PPoE Point to Point over Ethernet PPTP Point to Point Tunneling Protocol POTS Plain Old Telephone Service (0,3 – 3,4 kHz)

15 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Frequenzbänder bei ADSL (Hansen Neumann 658) Quelle: Hansen Neumann S. 658

16 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Kennzahlen für xDSL - Verfahren (Hansen Neumann 660) Quelle: Hansen Neumann S. 660

17 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Terrestrische Funknetze – Übersicht (Hansen Neumann 673) Quelle: Hansen Neumann S. 673

18 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Begriffe DECT Digital Enhanced Cordless Telecommunication WLAN Wireless Local Area Network GSM Global System for Mobile Communication GPRS General Packet Radio Service EDGE Enhanced Data Rates for GSM Evolution

19 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Kommunikation über elektromagnetische Wellens Funknetz (lokal begrenzt um Sender) Mobilfunknetz (Zellenarchitektur, regionale Abdeckung) –Zellennetze –Einsatz von Mikrowellen –Vorteil hohe Übertragungskapazität im kurzwelligen Bereich –Mikrowellen werden –Quasi optische Ausbreitung – geradlinig –(Gegensatz Langwellen entlang der Erdoberfläche) –Reichweite wird durch Hindernisse wie Häuser Bodenwellen beschränkt –GSM Basisstationen mit Entfernungen bis zu 35 km –GSM Frequenzbänder 900 MHz, 1800 MHz

20 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Global System for Mobile Communication (GSM) Digitale Datenübertragung Zeitmultiplexverfahren - bis 8 User pro Kanal Zeitschlitz 577 Millisekunden, msec Pro Trägersignal stehen 8 Kanäle zur Verfügung Dienste –Sprachdienst –Fax –Short Message Service (SMS) Leitungs- und Paketvermittelt Synchron oder Asynchron (je nach Dienst) Personenbezogene Nummernzuordnung (SIM Card, Subscriber Identity Module) Übertragungsreichweite 40 km

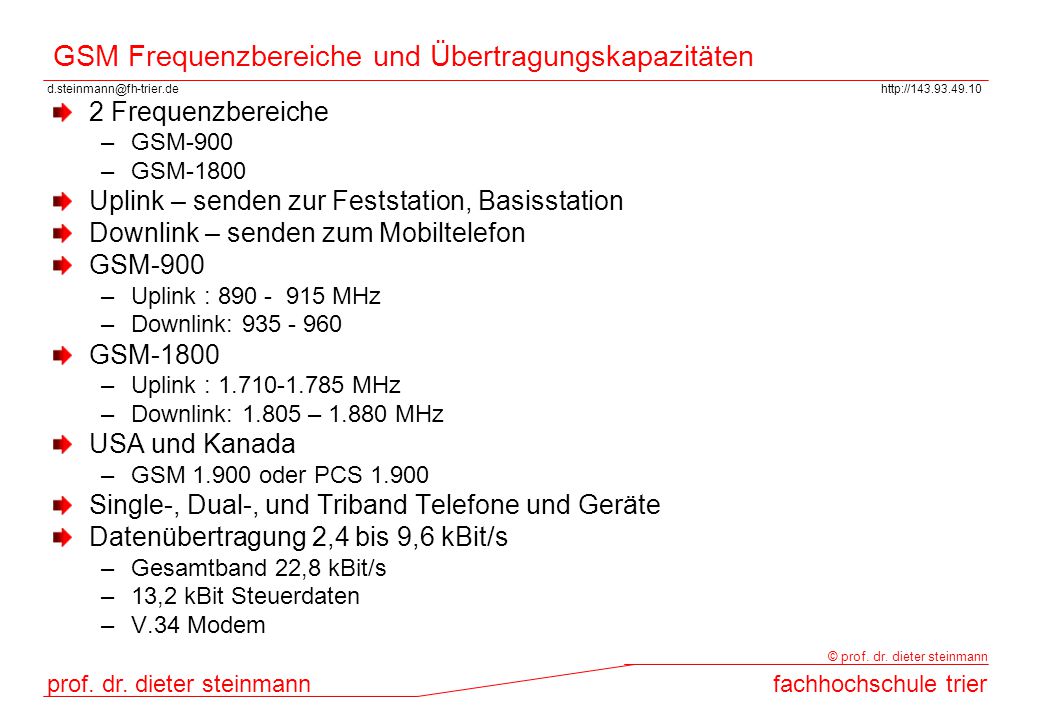

21 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann GSM Frequenzbereiche und Übertragungskapazitäten 2 Frequenzbereiche –GSM-900 –GSM-1800 Uplink – senden zur Feststation, Basisstation Downlink – senden zum Mobiltelefon GSM-900 –Uplink : MHz –Downlink: GSM-1800 –Uplink : MHz –Downlink: – MHz USA und Kanada –GSM oder PCS Single-, Dual-, und Triband Telefone und Geräte Datenübertragung 2,4 bis 9,6 kBit/s –Gesamtband 22,8 kBit/s –13,2 kBit Steuerdaten –V.34 Modem

22 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Netzbetreiber in Deuschland Telekom (D1, GSM 900, GSM 1800) Vodafone (D2 GSM 900, GSM 1800) E-Plus (E GSM 1.800) O 2 (D2 GSM 900, GSM 1800)

23 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann GSM Telefon mit PCMCIA Adapter Kommunikation zwischen Telefon und Rechner + PCMCIA Karte + Bluetooth + WLAN Quelle: Hansen Neumann S. 686

24 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Struktur eines GSM Netzes (Hansen Neumann S. 687) Quelle: Hansen Neumann S. 687

25 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann High Speed Circuit Switched Data (HCSD) Weiterentwicklung der leitungsvermittelten Datenübertragung in GSM Netzwerken Anderes Codierungsschema 14,4 der 22,8 kBit/s eines Kanals können genutzt werden Bündelung von Zeitschlitzen, Kanalbündelung GSM stellt nur einen Zeitschlitz/Zeiteinheit eines Kanals zur Verfügung Eine GSM Basisstation stellt 8 Kanäle zur Verfügung (8 parallele Zeitschlitze) Vorstufe zu GPRS (General Packet Radio Service)

26 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Kanäle und Zeitschlitze bei GSM einer Basis Station - Datenübertragung Kanal 1 Kanal 2 Kanal 3 Kanal 4 Kanal 5 Kanal 6 Kanal 7 Kanal 8 Zeitschlitze von jeweils 577 Mikrosekunden 22,8 kBit/s pro Kanal 13,2 kBit/s Steuerinformationen 9,6 kBit/s Nutzdaten

27 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Vergleich GSM HSCSD 22,8 kBit/s pro Kanal 13,2 kBit/s Steuer- informationen 9,6 kBit/s Nutz- daten GSMHSCSD 8,8 kBit/s Steuer- informationen 14,4 kBit/s Nutz- daten

28 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Nutzdatenbereiche bei HSCSD (V.90 Modem) Kanal 1 Kanal 2 Kanal 3 Kanal 4 Kanal 5 Kanal 6 Kanal 7 Kanal 8 HSCD: 14,4 kBit/s Nutzdaten / KanalTheoretisch bei HSCD: 115,2 kBit Praxis HSCD: Empfang 57,6 Praxis HSCD: Senden 28,

29 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann General Packet Radio Service (GPRS) Paketorientierte Vermittlung und Übertragung Datenpakete fester Länge Packet switching, store and forward Orientierung an TCP/IP GPRS Übertragungsraten von theoretisch 171,2 kBit/s Vier Codierverfahren mit unterschiedlicher Fehlerabsicherung –Nettoübertragungsrate sinkt mit höherer Fehlerabsicherung –Ungesicherte Übtertragung Datenübertragung je nach Kanalnutzung zwischen Betreibern unterschiedlich –Typisch sind 53,6 kBit/s –Bei Nutzung von 4 Zeitscheiben pro Zeiteinheit (Takt)

30 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Mögliche Übertragungskapaziäten von GPRS (Hansen Nemann 690) Quelle: Hansen Neumann S. 690

31 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Enhanced Data Rates for GSM Evolution (EDGE) Von Ericsson entwickelt Zwei Arten von Datendiensten –Enhanced GPRS (EGPRS) - leitungsvermittelt –Enhanced circuit switched data (ECSD) - paketorientiert Max. 69,2 kBit/s pro Zeitscheibe, max. 8 Zeitscheiben Nettoübertragungsraten von 8,8 bis 59,2 kBit/s pro Zeitscheibe Max. Gesamtübertragungsrate von 384 kBit/s Max. Übertragungsvolumen für GSM Netze Einsatz bei all den Mobilfunkanbieter, die kein UMTS im Angebot haben

32 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Universal Mobile Telecommunication System (UMTS) Weltweit einheitlicher Standard Paketvermitlung Theoretische Übertragungsrate einer Zelle von bis zu 1,920 Mbit/s Aktuell max. 384 kBit/s Keine Weiterentwicklung von GSM sondern eigenständiger Standard GSM Dienste wie SMS werden auch von UMTS unterstützt

33 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann UMTS Zellen Es existieren 4 Zellengrößen –Pikozelle (max. 100m) –Mikrozelle (wenige km) –Makrozelle (flächendeckend, ähnlich wie GSM) –Satellitenzelle, globale Versorgung mit UMTS Hierarchieebenen werden als URAN, UMTS radio access network bezeichnet Unterschiedliche Übertragungskapazitäten und Reichweiten Geschwindigkeit, mit der sich der Nutzer bewegt ist ebenfalls entscheidend Roaming (Weitergabe eines Nutzers an eine andere Zelle)

34 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann UMTS Zellen (Hansen Neumann S. 692 Quelle: Hansen Neumann S. 692

35 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann UMTS Übertragungskapazität, Zellengröße (Hansen Neum. S. 692) Quelle: Hansen Neumann S. 692

36 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann UMTS Frequenzbereiche Hansen Neumann S. 693 Quelle: Hansen Neumann S. 693 TDD Time Division Duplex, Zeitduplexbetrieb, Pikozellen, keine festen Frequenzbänder für Senden und Empfangen sondern je nach Auslastung dynamische Zuordnung, für Mikro- und Makrozellen, Asymmetrischer Betrieb möglich FDD Frequency Divison Duplex, beide Richtungen 60 Hz Bandbreite, Vollduplexbetrieb SAT Satellitenbetrieb

37 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann UMTS Zugangsverfahren Frequency division multiple access, FDMA, Frequenzband wird nach Bedarf in feste Kanäle aufgeteilt und jeder Teilnehmer erhält einen exklusiven Kanal Time division mutlipe access, TDMA, Bandbreite wird über Zeitscheiben den Nutzern zugeordnet Code division multiple access, CDMA, weder Zeitscheiben noch feste Kanäle, sondern über digital fingerprint codiert, der zwischen Sender und Empfänger ausgehandelt wird, Empfänger setzt die Daten wieder zusammen

38 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Zellenreichweite und Anzahl Teilnehmer einer Zelle (Hansen, … 695) Quelle: Hansen Neumann S. 695

39 prof. dr. dieter steinmannfachhochschule trier © prof. dr. dieter steinmann Satellitennetze (nicht näher behandelt, Hansen Neumann S. 696) Very Small Aperture Terminal (VSAT) Satellitengestützte Mobilkommunikation Navigationssysteme, Global Positioning System (GPS)
